高电压与绝缘技术论文由于科学技术的进步和电力的快速发展，使得高电压和绝缘技术得到了较快的发展.下面是店铺整理的高电压与绝缘技术论文，希望你能从中得到感悟!高电压与绝缘技术论文篇一浅谈高电压与绝缘技术的最新研究进展近年来，由于科学技术的进步和电力的快速发展，使得高电压和绝缘技术得到了较快的发展[1]。
为此，本文从高电压外绝缘面临的主要问题、高电压外绝缘的主要材料分类、有机绝缘材料在高电压绝缘中的应用、提出针对高电压有机绝缘的对策等方面就行了浅谈和分析，旨在为行业提供参考依据。
一、高电压外绝缘面临的主要问题外绝缘是指所有暴露于环境中需要绝缘的部分，而高电压的外绝缘包括户外绝缘和户内绝缘两个方面。
因为户外风晒雨淋、环境恶劣，故户外绝缘面临的问题和困难要比户内绝缘多而复杂。
1.户外绝缘面临的主要问题户外绝缘是指对暴露于户外环境中的电气设备进行的绝缘，户外绝缘面临的主要问题有：(1)电力系统因正常或故障因素产生的过电压问题;(2)产生的雷击过电压问题;(3)因潮湿的电气设备表面有污物在工作电压下会产生污闪问题;(4)暴露雨中的电气设备或因电气设备潮湿在工作电压下产生的露闪问题;(5)电气设备在长期运行情况下，绝缘材料可产生一定的老化问题等。
2.户内绝缘面临的主要问题户内绝缘相对户外绝缘产生的问题较少，这是由于受到了避雷设备的保护，不会产生雷击过电压的问题;再者由于房屋屏障的保护，故不会产生雨中闪络的相关问题，且很少出现绝缘材料老化的问题[2]。
那么，户内绝缘面临的主要问题有：(1)因操作因素产生的过电压问题;(2)因电气设备表面存有污物产生的污闪问题;(3)电气设备潮湿产生的露闪问题;(4)其它问题。
二、高电压外绝缘的主要材料分类目前，用于高电压外绝缘技术的材料很多，下面简要介绍几种主要的材料：1.电工陶瓷材料以前，高电压外绝缘的材料大多是电工陶瓷，这是因为电工陶瓷具有以下优点：良好的环境稳定性、良好的机械性能、良好的电气性能、价格高低适度等。
高电压与绝缘技术在现代电力系统中，高电压与绝缘技术是至关重要的一个领域。
它不仅关系到电力的安全、稳定传输，还直接影响着各种电气设备的正常运行以及人们的生产生活。
高电压，简单来说，就是指电压数值较大的情况。
当电压升高到一定程度时，会带来一系列特殊的问题和挑战。
比如，在高电压的作用下，空气等原本绝缘的物质可能会被击穿，从而导致放电现象的发生。
这就像是给一个气球不停地充气，当压力超过气球所能承受的极限时，它就会爆开。
而在电力系统中，这种击穿和放电可能会引发短路、设备损坏，甚至是严重的安全事故。
为了应对高电压带来的这些问题，绝缘技术应运而生。
绝缘技术的核心目标就是阻止电流在不需要的路径上流动，确保电力能够按照预定的线路传输。
这就好比在一条水流湍急的河道中，我们要修建坚固的堤坝，让水只能在规定的渠道中流淌。
绝缘材料的选择是绝缘技术中的关键一环。
常见的绝缘材料有气体、液体和固体。
气体绝缘常见的如空气、六氟化硫等。
空气在一般情况下是良好的绝缘体，但在高电压下可能会被击穿。
而六氟化硫具有良好的绝缘性能和灭弧性能，常用于高压开关设备中。
液体绝缘材料，比如变压器油，它能够有效地散热，同时提供绝缘保护。
固体绝缘材料则种类繁多，像绝缘纸、塑料、陶瓷等，它们在不同的设备中发挥着重要作用。
在实际应用中，绝缘结构的设计也非常重要。
合理的绝缘结构可以使电场分布更加均匀，减少局部电场强度过高的情况。
例如，在变压器中，通过精心设计绕组之间的绝缘距离和绝缘层的形状，可以有效地提高绝缘性能。
高电压试验是检验电气设备绝缘性能的重要手段。
通过施加高电压，观察设备是否能够承受而不发生击穿或放电，从而判断其绝缘是否合格。
常见的高电压试验包括耐压试验、局部放电试验等。
这些试验就像是给设备进行一场严格的“体检”，确保它们在投入运行后能够稳定可靠地工作。
随着电力系统的不断发展和升级，高电压与绝缘技术也在不断进步。
一方面，新的绝缘材料不断涌现，它们具有更好的性能和更高的可靠性。
四川大学电气信息学院高电压技术实验报告姓名：XXXXX学号：*****XXX专业：电气工程及其自动化实验二介质损耗角正切值的测量一．实验目的：学习使用QS1型西林电桥测量介质损耗正切值的方法。
二．相关知识：介质极化、偶极子、漏导。
三．实验任务：1．正接线测试2．反接线测试四．接线方式：（a）高压试验源（b）正接线（c）反接线（d）对角接线图2- 1 QS1西林电桥试验接线图QS1电桥在使用中有多种接线方式，即图2-1（b）所示的正接线，图2-1（c）所示的反接线，图2-1（d）所示的对角接线，另外还有低压测量接线等。
正接线适用于所测设备两端都对地绝缘的情况，此时电桥的D点接地，试验高电压在被试品及标准电容上形成压降后，作用于电桥本体的电压很低，测试操作很安全也很方便，而且电桥的三根引出线（C X、C N、E）也都是低压，不需要与地绝缘。
反接线适用于所测设备有一端接地的情况，这时是C点接地，试验高电压通过电桥加在被试品及标准电容上，电桥本体处于高电位，在测试操作时应注意安全，电桥调节手柄应保证具有15kv以上的交流耐压能力，电桥外壳应保证可靠接地。
电桥的三根引出线为高压线，应对地绝缘。
对角接线使用于所测设备有一端接地而电桥耐压又不够，不能使用反接线的情况，但这种接线的测量误差较大，测量结果需进行校正。
低压接线可用来测量低压电容器的电容量及tg δ值，标准电容可选配0.001μf （可测C X 范围为300pf ～10μf ）或0.01μf （可测C X 范围为3000pf ～100μf ） 3．分流电阻的选择及tg δ值的修正：QS1电桥可测试品范围很广，试品电容电流变化范围也很广，但电桥中R 3的最大允许工作电流为0.01A ，如果试品电容电流超过此值，则必须投入分流器，以保证R 3的安全工作，分流器挡位的选择可按表2-1所列数据进行。
在投入分流器后所测tg δ值很小的情况下，测量值应进行校正，其校正式如下： δδδtg tg tg X ∆-=()ρρωδ+--⋅=∆34100R n R C tg Ntg δ为实测值，Δtg δ为校正量，tg δX 为校正后的值。

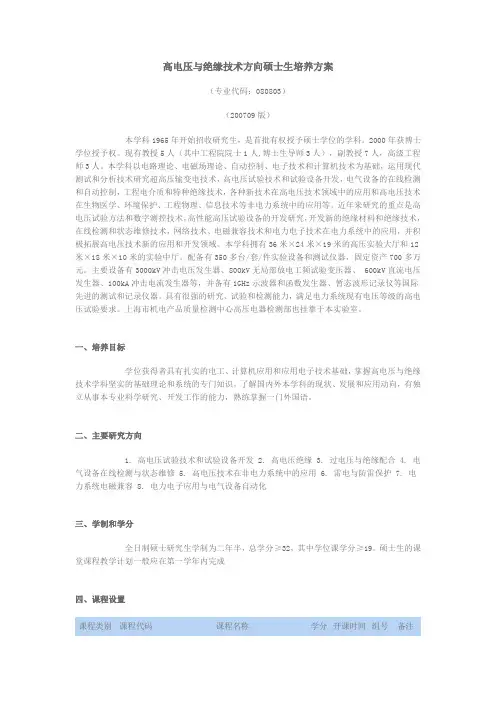

高电压与绝缘技术方向硕士生培养方案（专业代码：080803）（200709版）本学科1965年开始招收研究生，是首批有权授予硕士学位的学科。
2000年获博士学位授予权。
现有教授5人（其中工程院院士1人,博士生导师3人），副教授7人，高级工程师3人。
本学科以电路理论、电磁场理论、自动控制、电子技术和计算机技术为基础，运用现代测试和分析技术研究超高压输变电技术，高电压试验技术和试验设备开发，电气设备的在线检测和自动控制，工程电介质和特种绝缘技术，各种新技术在高电压技术领域中的应用和高电压技术在生物医学、环境保护、工程物理、信息技术等非电力系统中的应用等。
近年来研究的重点是高电压试验方法和数字测控技术，高性能高压试验设备的开发研究，开发新的绝缘材料和绝缘技术，在线检测和状态维修技术，网络技术、电磁兼容技术和电力电子技术在电力系统中的应用，并积极拓展高电压技术新的应用和开发领域。
本学科拥有36米×24米×19米的高压实验大厅和12米×18米×10米的实验中厅。
配备有350多台/套/件实验设备和测试仪器，固定资产700多万元。
主要设备有3000kV冲击电压发生器、800kV无局部放电工频试验变压器、 600kV直流电压发生器、100kA冲击电流发生器等，并备有1GHz示波器和函数发生器、暂态波形记录仪等国际先进的测试和记录仪器。
具有很强的研究、试验和检测能力，满足电力系统现有电压等级的高电压试验要求。
上海市机电产品质量检测中心高压电器检测部也挂靠于本实验室。
一、培养目标学位获得者具有扎实的电工、计算机应用和应用电子技术基础，掌握高电压与绝缘技术学科坚实的基础理论和系统的专门知识，了解国内外本学科的现状、发展和应用动向，有独立从事本专业科学研究、开发工作的能力，熟练掌握一门外国语。
二、主要研究方向1. 高电压试验技术和试验设备开发2. 高电压绝缘3. 过电压与绝缘配合4. 电气设备在线检测与状态维修5. 高电压技术在非电力系统中的应用6. 雷电与防雷保护7. 电力系统电磁兼容8. 电力电子应用与电气设备自动化三、学制和学分全日制硕士研究生学制为二年半，总学分≥32，其中学位课学分≥19。
高电压绝缘相关技术分析与研究1. 引言1.1 研究背景高电压绝缘技术是电气工程领域中的重要研究方向之一。
随着社会的不断发展和电气设备的不断智能化，高电压绝缘技术在保障电气设备正常运行和延长设备寿命方面扮演着至关重要的角色。
由于电压的提高会导致绝缘系统的压力增大，绝缘材料的电压击穿强度要求也随之提高。
如何有效地提高高电压绝缘系统的可靠性和稳定性，成为当前研究的重点之一。
在高电压绝缘技术的研究过程中，我们发现目前存在着一些挑战和问题，如绝缘材料的选择、结构设计的合理性、故障检测技术的完善性等方面都有待进一步探讨和解决。
对高电压绝缘技术的研究具有重要的现实意义和深远的科学价值。
本文旨在通过深入分析高电压绝缘相关技术，探讨其发展现状和存在的问题，以期为高电压绝缘技术的进一步研究和应用提供一定的参考和借鉴，并为相关领域的科研人员提供有益的指导和启示。
1.2 研究目的研究目的是为了深入探讨高电压绝缘技术在电力系统中的应用和发展情况，分析当前的研究现状和存在的问题，探讨高电压绝缘技术的发展方向和优化方法。
通过对高电压绝缘相关技术的研究和分析，旨在提高电力设备的安全性和可靠性，促进电力系统的稳定运行，为电力行业的发展做出贡献。
本研究还旨在为未来高电压绝缘技术的发展指明方向，为新材料、新结构和新技术在高电压绝缘领域的应用提供理论支撑和技术指导。
通过对高电压绝缘技术的细致研究和全面分析，进一步完善和优化高电压绝缘技术，提高电力设备的性能和效率，推动电力行业的可持续发展。
1.3 研究意义高电压绝缘技术在电力系统中起着至关重要的作用，其在保障电力设备运行安全、提高电力系统可靠性和稳定性方面具有重要意义。
随着电力系统的不断发展和用电量的增加，对高电压绝缘技术的要求也越来越高。
研究高电压绝缘相关技术的意义主要体现在以下几个方面：高电压绝缘技术的研究可以有效提高电力设备的绝缘性能，延长设备的使用寿命，降低设备的维护成本，提高电力系统的可靠性和稳定性。
四川大学硕士研究生入学考试主要参考书目221英语: 《全新版大学英语综合教程》(第1-4册),上海外语教育出版社，2002年222俄语: 《大学俄语(东方)》(第1-3册)，北京外国语大学、普希金俄语学院合编，1998年。
223日语: 《标准日本语》(初级)，人民教育出版社，1988年224德语: 《德语速成》(第二版,上、下册)，外语教学与研究出版社,1996年；225法语: 《法语》(第1-2册)，马晓宏，外语教学与研究出版社，1992年；401经济学原理:1.《政治经济学》(上册)朱方明主编，四川大学出版社；2.《当代西方经济学》李扬主编，四川大学出版社；3.《国际经济学》李天德主编，四川大学出版社。
402经济学基础及应用:《财政学》冯宗容主编，四川大学出版社2002年；《西方经济学》李扬主编，四川大学出版社；《货币银行学》张红伟主编，四川大学出版社。
403经济学原理:《政治经济学》朱方明主编，四川大学出版社；《当代西方经济学》李扬主编，四川大学出版社；《中国城市地价论》杨继瑞主编，四川大学出版社；《城市地产经济学》冯宗容主编，四川大学出版社。
405法学综合B: 包括刑法、民商法、诉讼法(刑诉民诉)411人口理论基础:《人口社会学》胡伟略著，中国社会科学出版社2002年版414中国文学(含中国古代、现当代文学):《中国文学》(四卷本)刘黎明等四川人民出版社；《中国文学史》(三卷本)章培恒等复旦大学出版社；《中国现代文学三十年》钱理群人民出版社；《中国当代文学史教程》陈思和复旦大学出版社415现代汉语及古代汉语:《现代汉语》(修订本)胡裕树上海教育出版社；《现代汉语》黄伯荣等高等教育出版社；《新编现代汉语》张斌复旦大学出版社；《古代汉语》(修订重排本)王力中华书局；《实用古汉语知识宝典》(供学习教材参考)杨剑桥复旦大学出版社；复试科目：语言学概论参考书：《语言学纲要》叶蜚声徐通锵北京大学出版社，1997年第三版；《语言学概论》马学良华中工学院出版社，1985；《普通语言学教程》汪大昌北京大学出版社，2004416新闻传播业务:《新闻采访论》邱沛篁四川大学出版社；《现代新闻编辑学》蒋小丽高等教育出版社；《新闻摄影学》吴建四川大学出版社；《广播电视学导论》欧阳宏生四川大学出版社；《应用广告学》吴建四川大学出版社；《编辑学理论与实务》黄小玲四川大学出版社复试新闻传播专题：参考书同新闻传播史论，新闻传播业务。
《高电压与绝缘技术基础知识概述》一、引言高电压与绝缘技术是电气工程领域中的一个重要分支，它主要研究高电压下的电气绝缘和放电现象，以及如何设计、制造和维护高电压设备，以确保电力系统的安全可靠运行。
随着电力工业的不断发展和对电能质量要求的提高，高电压与绝缘技术的重要性日益凸显。
本文将对高电压与绝缘技术的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践和未来趋势。
二、基本概念1. 高电压高电压是指电压等级较高的电气量，通常在数千伏以上。
高电压的产生主要有以下几种方式：- 电力变压器升压：通过变压器将低电压升高到高电压，以满足远距离输电的需要。
- 静电感应：利用静电感应原理产生高电压，如静电起电机。
- 电磁感应：通过电磁感应原理产生高电压，如高压互感器。
2. 绝缘绝缘是指阻止电流通过的材料或结构。
在高电压环境下，绝缘材料的性能至关重要，它必须能够承受高电压的作用而不发生击穿或漏电现象。
绝缘材料主要分为以下几类：- 气体绝缘：如空气、六氟化硫等。
气体绝缘具有良好的绝缘性能和散热性能，但需要密封容器来保持其绝缘性能。
- 液体绝缘：如变压器油、电容器油等。
液体绝缘具有较好的绝缘性能和散热性能，但需要注意防火和防爆。
- 固体绝缘：如绝缘纸、绝缘橡胶、绝缘塑料等。
固体绝缘具有较高的机械强度和耐热性能，但绝缘性能相对较差。
3. 击穿击穿是指绝缘材料在高电压作用下失去绝缘性能，电流通过绝缘材料的现象。
击穿分为以下几种类型：- 电击穿：在强电场作用下，绝缘材料中的自由电子被加速，与分子发生碰撞，产生电离，导致绝缘材料失去绝缘性能。
- 热击穿：在高电压作用下，绝缘材料中的电流会产生热量，使绝缘材料温度升高。
如果热量不能及时散发，绝缘材料的温度会不断升高，最终导致绝缘材料失去绝缘性能。
- 电化学击穿：在高电压作用下，绝缘材料中的杂质会发生电离，产生电化学腐蚀，导致绝缘材料失去绝缘性能。
三、核心理论1. 电场理论电场理论是高电压与绝缘技术的基础理论之一。

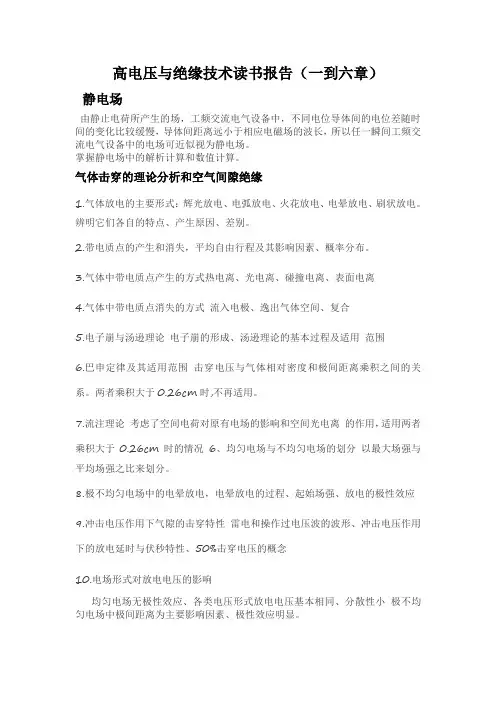

高电压与绝缘技术读书报告（一到六章）静电场由静止电荷所产生的场，工频交流电气设备中，不同电位导体间的电位差随时间的变化比较缓慢，导体间距离远小于相应电磁场的波长，所以任一瞬间工频交流电气设备中的电场可近似视为静电场。
掌握静电场中的解析计算和数值计算。
气体击穿的理论分析和空气间隙绝缘1.气体放电的主要形式：辉光放电、电弧放电、火花放电、电晕放电、刷状放电。
辨明它们各自的特点、产生原因、差别。
2.带电质点的产生和消失，平均自由行程及其影响因素、概率分布。
3.气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离4.气体中带电质点消失的方式流入电极、逸出气体空间、复合5.电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围6.巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。
两者乘积大于0.26cm时,不再适用。
7.流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于0.26cm时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。
8.极不均匀电场中的电晕放电，电晕放电的过程、起始场强、放电的极性效应9.冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形、冲击电压作用下的放电延时与伏秒特性、50%击穿电压的概念10.电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。
11.电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大，对极不均匀电场影响相当大完全对称的极不均匀场：棒棒间隙极大不对称的极不均匀场：棒板间隙12.气体的状态对放电电压的影响，湿度、密度、海拔高度的影响；气体的性质对放电电压的影响；在间隙中加入高电强度气体,可大大提高击穿电压，主要指一些含卤族元素的强电负性气体，如SF613、提高气体放电电压的措施，电极形状的改进，空间电荷对原电场的畸变作用，极不均匀场中屏障的采用，提高气体压力的作用，高真空、高电气强度气体SF6的采用气体中的沿面放电和高压绝缘子1绝缘子用于将不同电位的导电体在机械上相互连接，在电气上相互绝缘。
