电缆知识讲义(xx电缆内部培训资料XZ)

电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。

（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

一、电缆设备及构成1、拉丝机分（1）大拉丝机（附照片）作用：把Φ8mm铜杆拉制成3.02—1.78mm，铜线供绞线机和Φ65挤出机用。

（2）中拉丝机（附照片）作用：把Φ3.02—1.78mm线拉制成0.85—1.38mm，供Φ45、Φ65挤出机用。

（3）小拉机（附照片）作用：把Φ1.0mm的铜线拉制成0.5—0.15mm，供管绞机、束线机、编织机用。

（补充构成）2、绞线机（附照片）分叉式绞线机、笼式绞线机、管式绞线机、框式绞线机等。

作用：把单线绞合成需要截面的导体，（补充构成）。

3、塑料挤出机（附照片）分Φ30、Φ45、Φ65、Φ90、Φ120。

按螺杆直径定挤出机型号（长度和直径的比称为长径比既L/D）作用：把塑料原料通过挤出机融溶、压缩后，包覆在导体或缆芯上，构成绝缘层和护套层。

结构：放线、主机、电柜、机头、水槽、牵引、收线组成。

4、成缆机（附照片）分400盘笼式成缆机、500盘笼式成缆机、1000、1600成缆机等。

作用：把绝缘后的线芯绞合成用户所要求芯数的电缆构成：绞笼、并线模、绕包头、铠装机、牵引、收线。

5、编织机（附照片）分16锭、24锭、36锭编织机及配套并丝机构成：放线架、上沙架、下沙架、线锭、牵引、收线构成。

6、束丝机（附照片）分400型并丝机作用：把细铜丝束绞成软导体构成：放线架、并线模、牵引、弦弓、收线构成。

7、云母带绕包机（附照片）作用：把云母带绕包到导体上，构成防火层。

构成：放线架、绕包头、牵引轮、收线架。

8、铠装机作用：把钢带绕包到缆线上构成铠装层构成：放线、铠装机、牵引、收线。

二、电缆分类及型号规格1、按电压分（1）、高压电缆：指35KV及以上的电缆（2）、中压电缆：指0.6/1KV以上到35KV以下的电缆。

（3）、低压电缆：指0.6/1KV、450/750V、300/500V、300/300V等的电缆。

2、按用途分（1）电力电缆0.6/1KV（2）控制电缆450/750V（3）计算机装置用电缆300/500V（4）聚氯乙烯绝缘电缆450/750V、300/500V、300/300V。

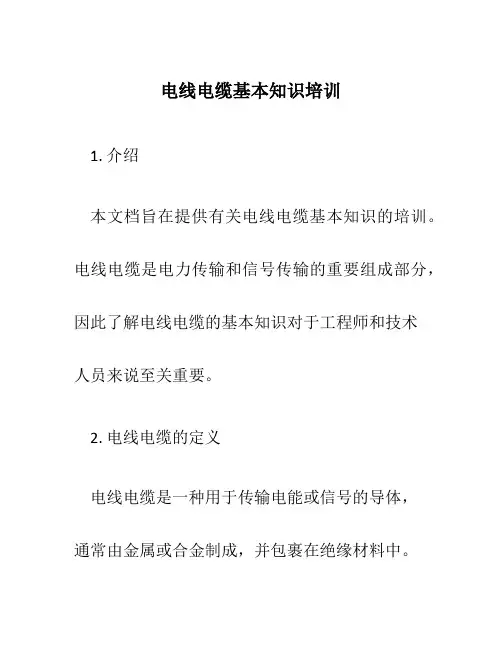

电线电缆基本知识培训1. 介绍本文档旨在提供有关电线电缆基本知识的培训。

电线电缆是电力传输和信号传输的重要组成部分，因此了解电线电缆的基本知识对于工程师和技术人员来说至关重要。

2. 电线电缆的定义电线电缆是一种用于传输电能或信号的导体，通常由金属或合金制成，并包裹在绝缘材料中。

它们用于建筑物、工业设施、通信系统、汽车等各个领域。

电线电缆通常由导体、绝缘层、护套和填充材料组成。

导体是电流传输的核心，绝缘层用于阻止电流泄漏和电气故障，护套则用来保护电缆免受外界环境的损害，填充材料则用于填补空隙和提供额外的保护。

3. 电线电缆的分类电线电缆可以根据不同的标准和要求进行分类。

以下是几种常见的分类方式：3.1 按用途分类•电力电缆：用于输送电能的电缆。

•通信电缆：用于传输信号的电缆，如电话线和网络电缆。

3.2 按导体材料分类•铜导体电缆：使用铜导体制成的电缆，具有良好的导电性能。

•铝导体电缆：使用铝导体制成的电缆，相比铜导体电缆更轻，但导电性能较差。

3.3 按电压等级分类•低压电缆：用于低电压（一般为1000V 以下）的电力传输。

•高压电缆：用于高电压（一般为1000V 以上）的电力传输。

4. 电线电缆的选型在选择电线电缆时，需要考虑以下几个因素：4.1 电流载荷根据需要传输的电流大小选择合适的导体截面积，以确保电线电缆不过热。

4.2 环境条件不同的环境条件要求不同的电线电缆。

例如，户外环境需要防水和耐候性能，而高温环境需要耐高温的电缆。

4.3 安装方式根据电线电缆的安装方式，选择合适的电缆类型。

例如，地下安装需要使用防水电缆，而电缆桥架安装则需要柔软的电缆。

4.4 预算根据预算限制选择适当的电线电缆。

不同材料和规格的电缆价格差异较大。

5. 电线电缆的安装与维护5.1 安装注意事项在安装电线电缆时，需要注意以下几个要点：•确保电线电缆的绝缘层完好无损，避免电气故障和漏电。

•选择合适的电线电缆固定方式，保证电缆的稳定性。

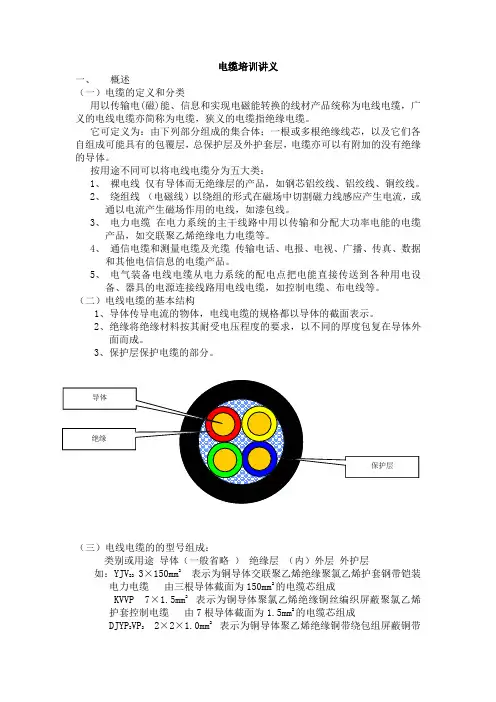

电缆培训讲义一、概述（一）电缆的定义和分类用以传输电(磁)能、信息和实现电磁能转换的线材产品统称为电线电缆，广义的电线电缆亦简称为电缆，狭义的电缆指绝缘电缆。

它可定义为：由下列部分组成的集合体；一根或多根绝缘线芯，以及它们各自组成可能具有的包覆层，总保护层及外护套层，电缆亦可以有附加的没有绝缘的导体。

按用途不同可以将电线电缆分为五大类：1、裸电线仅有导体而无绝缘层的产品，如钢芯铝绞线、铝绞线、铜绞线。

2、绕组线（电磁线）以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场作用的电线，如漆包线。

3、电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，如交联聚乙烯绝缘电力电缆等。

4、通信电缆和测量电缆及光缆传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆产品。

5、电气装备电线电缆从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，如控制电缆、布电线等。

（二）电线电缆的基本结构1、导体传导电流的物体，电线电缆的规格都以导体的截面表示。

2、绝缘将绝缘材料按其耐受电压程度的要求，以不同的厚度包复在导体外面而成。

3、保护层保护电缆的部分。

（三）电线电缆的的型号组成：类别或用途导体（一般省略）绝缘层（内）外层外护层如：YJV223×150mm2表示为铜导体交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆由三根导体截面为150mm2的电缆芯组成KVVP 7×1.5mm2 表示为铜导体聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆由7根导体截面为1.5mm2的电缆芯组成DJYP2VP22×2×1.0mm2 表示为铜导体聚乙烯绝缘铜带绕包组屏蔽铜带绕包总屏蔽聚氯乙烯护套计算机电缆由2对2根导体截面为1.0mm2的电缆芯组成线对组成（四）常用电缆的型号字母的说明二、核级电缆（一）核级电缆的分类根据RCC-E的规定以电缆所处的环境条件可分为K1、K2、K3(质量鉴定级别) K1类电缆是在安全壳内使用的电缆K2类电缆是连接安全壳内和安全壳外使用的电缆K3类电缆是在安全壳外使用的电缆根据核级电缆使用的功能可分为：1、核级电力电缆2、核级控制电缆3、核级测量电缆(仪表电缆、补偿电缆)4、核级通信电缆（通信电缆、同轴电缆）（二）核级电缆的型号组成目前国际上没有核电站用核级电缆的通用标准或规范，并且中国国家电线电缆标准-关于核电站用核级电缆的相关标准和规范尚在编制过程中，并未发行公布。

线缆内部培训资料(（数据电缆部分）线缆外部培训资料〔数据电缆局部〕线缆培训资料〔数据电缆局部〕一、线缆的分类二、 1.线: 可复杂的定义为金属导体外只要一层绝缘和没有绝缘的产品, 但不一定是只要单个金属导体, 如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。

线可依据绝缘资料的不同分为橡胶电线、塑料电线、金属线等, 它们的相对功用可表述为: 橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大局部不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的功用了。

目前运用相对较广的是塑料电线, 橡胶电线普通在相对较严厉的场所运用, 如电动机的电源线、矿用电线等, 金属线普通用于乡村或较落后地域的架空电源线。

三、2、缆：可定义为在传输媒介外有多层绝缘的产品, 也有单一和多个传输媒介。

和线一样依据绝缘的不同可分为橡胶电缆和塑料电缆, 他们的优缺陷及运用场所和线的一样。

另依据传输媒介的不同可分为金属缆和光缆, 金属缆是指传输媒介为金属的缆, 光缆是指传输媒介为光纤的缆, 金属缆由于如今普遍采用的传输媒介为铜, 所以也可简称为铜缆。

铜缆如今普通可分为两大类：力缆和信缆。

力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。

力缆依据耐压等级的不同可分为超高压电缆、高压电缆、高压电缆, 超高压电缆普通耐压在10KV以上, 高压电缆耐压在1KV至10KV, 高压电缆在1KV以下, 如再分详细一点还可把高压电缆分为民用级电缆, 耐压在380V以下；另也可依据绝缘的资料不同可分为橡胶力缆和塑胶力缆。

由于力缆如今与我们的联络不是很亲密, 所以不做详细的分解了。

信缆按用途和运用范围分为：1.市内通讯电缆：其中有纸绝缘市内通讯电缆, 聚乙烯或泡沫聚乙烯绝缘市内通讯电缆, 全填充市内通讯电缆, 自承式塑料绝缘市内通讯电缆, 铝芯聚乙烯绝缘市内通讯电缆, 塑料绝缘配线电缆等。

2.长途通讯电缆：其中包括纸绝缘低频通讯电缆, 纸绝缘高频对称通讯电缆, 塑料绝缘高频对称电缆, 小同轴综合通讯电缆, 中同轴综合通讯电缆, 电气化铁道通讯电缆, 防雷通讯电缆等。

电线电缆培训的资料电线电缆培训的资料（上）电线电缆是现代电力传输的重要组成部分，它们广泛应用于建筑、工业、交通运输和通信等领域。

了解电线电缆的基础知识和技能对于从事相关工作的人员至关重要。

本文将介绍电线电缆培训的一些资料和内容。

一、电线电缆的分类根据用途和结构的不同，电线电缆可以分为多种类型。

常见的分类如下：1. 低压电缆：用于室内低压电力输送，常见的有塑料绝缘电缆、橡皮绝缘电缆和布电缆等。

2. 中压电缆：用于输送中等电压的电力，常见的有交联聚乙烯电缆和交联聚氯乙烯电缆等。

3. 高压电缆：用于输送高电压的电力，常见的有油纸绝缘电缆、交联聚乙烯绝缘电缆和交联聚氯乙烯绝缘电缆等。

4. 信号电缆：用于传递信号，常见的有同轴电缆、双绞线和光缆等。

5. 通信电缆：用于电话、宽带和计算机网络等通信传输，常见的有电话线缆、光纤缆和双绞线缆等。

二、电线电缆的安装和维护电线电缆的安装和维护过程需要注意一些重要事项，下面是一些基本要点：1. 安全：在安装和维护电线电缆时，首先要确保自身的安全，佩戴必要的防护用具，如安全帽、绝缘手套和防护眼镜等。

2. 环境适应性：不同类型的电线电缆对环境的适应性不同，需要根据具体情况选择合适的电缆材料和安装方式。

3. 弯曲半径：在安装过程中，需要注意电缆的最小弯曲半径，避免过度弯曲导致电缆损坏和性能下降。

4. 牵拉力：在安装和维护过程中，需要注意避免对电线电缆施加过大的牵拉力，避免引起电缆断裂。

5. 绝缘性能：维护过程中需要检查电线电缆的绝缘性能，确保没有破损或击穿现象。

三、电线电缆的故障排除电线电缆在使用过程中可能会出现各种故障，及时的排查和修复是确保电力传输正常运行的关键。

以下是一些常见的故障排除方法：1. 定位故障点：首先需要确定故障点的位置，通过观察和测量可以初步判断故障发生的地点。

2. 检查电缆外观：检查电线电缆外观是否有损坏、破裂或磨损等现象，如果有，需要及时更换或修复。

电线电缆基础培训知识2019-03-25 10:00:19 其他 | 评论(0) | 浏览(52)第一节电线电缆基础知识电线电缆分类电线电缆发展趋势产品命名产品生产流程生产中的各工序：尽缘、成缆、屏蔽、护套、包装等。

一、塑料电线电缆种类1、电力电缆——将发电厂（火电、水电、核电）发出的大容量电能，分级、分向的输送到城市、工厂、大型活动场所、城镇每一户居民，作为传输电力和分配大功率电能的载体。

根据用途不同，可采用不同结构、截面、电压、规格来生产各种型号的电力电缆。

截面：1~1000mm2 额定电压：1kV及以下，1~6kV 10~35kV …线芯：1、2、3、4、5，场合：按照保护层结构形式为分铠装和非铠装。

优点：不受落差限制，用于大落差或垂直敷设的条件显示出极大的优越性，尤其是矿山竖井、丘陵地带、石油化工、铁路运输、船舶码头等。

2、通讯电缆——实现电话、电报、电视、传真、电脑互联网等音频、视频传输。

产品：市内通讯电缆、电视电缆、电子电缆、射频电缆、光缆等。

3、电气装备用电线电缆——指从电力系统的配电点将电能直接输送到各种用电设备用具的电源连接线以及电气装备内部的安装线、各种装备的控制、信号、仪表用的电线电缆。

产品：塑料尽缘软电缆、安装线、控制电缆、信号电缆等。

二、电缆发展趋势1、电力电缆——向高压、超高压、长间隔、大容量方向不断发展进步。

——环保、安全型电缆。

2、通讯电缆——高频、超高频、数字通讯、超大话对、宽频带、综合化及数字化发展。

利用更高性能的对绞结构，线对上可传输更宽频带的信号，从单纯的语言发展到图象、可视电话、计算机网络、数据通讯等，使用频率从几兆赫升到100兆赫甚至几百兆赫，应用到智能大楼的综合布线系统，能把电话、电子邮件、传真、可视电话、防盗报警、自动治理及计算机联网等多种功能集中在一根电缆中。

3、电气装备用电缆——进步长期答应工作温度，开发耐高低温、耐特殊环境产品，满足不同使用场合的需要。
