机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节,详细内容为:机械制图的基本知识,包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识,理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点:图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点:掌握机械制图的基本知识,能正确绘制简单零件图。
四、教具与学具准备教具:黑板、粉笔、挂图、模型。
学具:绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入:通过展示一幅机械图纸,引发学生对机械制图的好奇心,进而引入本节课的内容。
2. 讲解:详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识,结合挂图和模型进行示范。
3. 示例:以一个简单零件为例,现场演示如何运用基本知识进行绘制。
4. 练习:学生分组进行随堂练习,互相讨论,教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目:绘制一个简单轴的零件图。
2. 答案:图纸幅面、比例、字体、线型及尺寸标注正确,图形清晰,符合机械制图规范。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生在学习过程中遇到的问题,以及解决方法。
2. 拓展延伸:鼓励学生在课后尝试绘制更复杂的零件图,提高自己的机械制图能力。
同时,引导学生关注机械制图在实际工程中的应用,了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点(1)难点:图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明:在机械制图过程中,图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。
中等专业学校20223-2024-1教案编号:备课组别机械组课程名称机械制图所在年级主备教师授课教师授课系部授课班级授课日期课题:5-3 组合体的尺寸标注教学目标1.了解组合体尺寸标注的基本要求;2.掌握组合体的尺寸标注;重点掌握组合体的尺寸标注;难点掌握组合体的尺寸标注;教法讲练结合法、探究法、练习法、讨论法教学设备多媒体、画图工具教学环节教学活动内容及组织过程个案补充教学内容一、组织教学:安定课堂秩序二、新课引入三、新授(一)组合体的尺寸标注1.尺寸标注的基本要求①正确——符合国家标准②完整——尺寸完整、正确、不重复地表示物体的形状和大小③清晰——尺寸布置整齐、清晰,方便看图④合理——尺寸满足设计要求,尽量满足加工、测量和检验的要求教学 内 容(1)带切口形体的尺寸标注对于带切口的形体,除了标注基本形体的尺寸外, 还要注出确定截平面位置的尺寸。
必须注意,由于形体与截平面的相对位置确定后,切口的交线已完全确定,因此不应在交线上标注。
(2)常见简单形体结构的标注尺寸 2.组合体的尺寸标注(1)尺寸齐全要保证尺寸齐全,既不遗漏,也不重复,应先按形体分析法注出表示各基本形体大小的定形尺寸,再确定它们之间相对位置的定位尺寸,最后根据组合体的结构特点注出总体尺寸。
①定形尺寸确定组合体中各基本形体大小的尺寸。
例如,底板的长、宽、高(40,24,8),底板上圆孔和圆角尺寸(2ХΦ6、R6)。
必须注意,相同圆孔Φ6要注写数量,如2ХΦ6,但相同圆角R6不注数量,两者均不必重复标注。
②定位尺寸是指确定组合体中各基本形体之间相对位置的尺寸。
标注定位尺寸时,须在长、宽、高三个方向分别选定教学内容尺寸基准,每个方向至少有一个尺寸基准,以便确定各基本形体在各方向上的相对位置。
通常选择组合体底面、端面或对称平面以及回转轴线等作为尺寸基准。
如图所示,组合体左右对称平面为长度方向的尺寸基准;后断面为宽度方向尺寸基准,底面为高度方向的尺寸基准。
教学设计
教学过程
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
四3、尺寸的画法
阅读书中内容并尝试进行尺寸标注
(1)尺寸界线尺寸界线用来表示所注尺寸的范围界限,
应用细实线绘制,一般应与被标注长度垂直。
(2)尺寸线尺寸线应用细实线绘制,标注线性尺寸时,
应与被注长度平行,与尺寸界线垂直相交,但不应超出尺寸
界线外。
(3)尺寸数字国标规定图样上标注的尺寸一律用阿拉伯
数字标注其实际尺寸,它与绘图所用比例及准确程度无关,
应以尺寸数字为准,不得从图上直接量取。
图样上所标注的
尺寸,除特别标明的外,一律以毫米(mm)为单位,图上尺
寸数字都不再注写单位。
4、小尺寸的画法
小结:总结本节课内容并布置课后作业
详细讲解制图尺寸的
绘制要求。
详细讲解图样中的尺
寸标准要求。
总结布置作业
15
8
2。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节,详细内容包括:制图的基本知识,平面图形的绘制方法,几何作图,以及尺寸标注和符号识别。
重点在于平面图形的绘制和尺寸标注。
二、教学目标1. 理解并掌握制图的基本知识,如图纸幅面、比例、线条等。
2. 学会平面图形的绘制方法,能准确、快速地完成几何作图。
3. 掌握尺寸标注和符号识别,提高读图和绘图能力。
三、教学难点与重点难点:平面图形的绘制方法,尺寸标注和符号识别。
重点:平面图形的绘制,尺寸标注的规范。
四、教具与学具准备1. 教具:投影仪、制图板、绘图仪器、模型等。
2. 学具:图纸、铅笔、橡皮、直尺、圆规、三角板等。
五、教学过程1. 导入:通过展示实际机械图纸,引发学生对制图的好奇心,激发学习兴趣。
2. 知识讲解:a. 讲解制图的基本知识,如图纸幅面、比例、线条等。
b. 介绍平面图形的绘制方法,以正方形、圆形为例进行讲解。
c. 演示几何作图,如等分线段、画圆等。
d. 讲解尺寸标注和符号识别,强调规范性和准确性。
3. 实践操作:a. 让学生分组进行平面图形绘制,教师巡回指导。
b. 学生完成几何作图,教师点评并给出建议。
c. 学生进行尺寸标注和符号识别练习,教师解答疑问。
4. 例题讲解:a. 以一个简单的机械零件为例,讲解制图过程。
b. 分析例题中的难点和重点,引导学生掌握关键知识点。
5. 随堂练习:a. 学生独立完成一个平面图形的绘制和尺寸标注。
b. 教师挑选部分学生作品进行点评,指出优缺点。
六、板书设计1. 制图基本知识:a. 图纸幅面、比例、线条b. 平面图形绘制方法c. 几何作图d. 尺寸标注和符号识别2. 例题解析3. 随堂练习七、作业设计1. 作业题目:绘制一个简单的机械零件图,并标注尺寸。
八、课后反思及拓展延伸1. 反思:本节课的教学过程中,学生对于平面图形绘制和尺寸标注的掌握程度较高,但部分学生在几何作图方面存在困难,需要在今后的教学中加强指导。
课时教案备课时间年月日教学过程与教学方法教学内容教师活动学生活动{本课程是研究阅读和绘制机械图样的原理和方法的一门重要技术课程。
本教材共介绍了11方面内容1、制图的基本规定。
(制图是按照国家标准绘制的。
不能随心所欲。
)2、几何作图。
(圆、矩形、椭圆、六边形、五边形。
)3、正投影法与三视图4、轴测图(正等轴测图、斜二等测图。
)5、;6、组合体视图7、图样的基本表示法。
8、常用件的表示法9、零件图(读图)10、装配图11、计算机绘图12、其它图样。
三、~四、本课程的目的任务1、掌握正投影法的基本原理及其应用。
2、掌握阅读和绘制机械图样的基本知识、基本方法和技能。
3、培养空间想象和形象思维能力4、了解计算机绘图的基本知识5、培养耐心细致的工作作风,严谨认真的工作态度。
`…依次解释各个方面【内容;#将一个西瓜三道切八瓣、初步了解机械~制图的内容@了解。
本课程的目的任务课时教案备课时间年月日从本节课开始大家要在使用绘图工具方面和在遵守《机械制图》国家标准方面受到严格的训练。
养成遵守国家标准(的基本规定,按正确的绘图程序使用绘图工具绘制平面图形的良好习惯,初步养成耐心细致。
严肃认真、一丝不苟的工作作风。
第一节图纸幅面和格式一、$二、图纸幅面1、基本幅面教学过程与教学方法!教学内容教师活动学生活动2、加长幅面3、幅面尺寸图示三、图框的格式和尺寸1、[2、图框格式:⑴不留装订边⑵留装订边2、图框尺寸不留装订边:四周边框均为e留装订边:装订边为25mm其它为c>【课堂练习】:让学生在A4纸上画出装订边。
基本幅面图框尺寸(第五页表1-2)四、标题栏和明细栏根据国家标准格式如第五页(教案下页)五、看图方向的规定…图纸各边长的中点处分别标出对中符号。
同时为了明确绘图和看图方向,在图纸下面对中符号处画一个方向符号画法如下图。
对中符号用粗实线绘制,线宽不小于0.5mm,深入边框<:对照图纸讲解装订边。
讲解标题栏和明细栏`讲解对中号和方向符号"#让学生练习…观察图纸¥了解装订边。
完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节,详细内容主要包括:视图的投影原理、机械零件的视图表达方法、以及尺寸标注的基本规则。
重点讲解三视图(正视图、俯视图、左视图)的绘制方法,以及如何通过视图判断零件的实际形状。
二、教学目标1. 理解视图的投影原理,掌握三视图的绘制方法。
2. 能够根据给定的视图,判断零件的实际形状和尺寸。
3. 学会正确标注零件尺寸,提高制图准确性。
三、教学难点与重点教学难点:三视图的绘制方法,尺寸标注的正确性。
教学重点:视图的投影原理,零件形状的判断。
四、教具与学具准备教具:机械制图教材、多媒体教学设备、实物模型。
学具:绘图板、绘图仪器、制图用纸、铅笔、橡皮。
五、教学过程1. 导入:通过展示一个简单的机械零件,让学生观察并描述其外观,引出本节课的主题:如何通过视图表达机械零件的形状。
2. 理论讲解:a. 讲解视图的投影原理,让学生了解三视图的形成过程。
b. 通过实例演示,讲解三视图的绘制方法。
c. 分析尺寸标注的基本规则,提高制图准确性。
3. 实践操作:a. 让学生分组讨论,根据给定的视图,分析零件的实际形状。
b. 每组派代表绘制三视图,并标注尺寸。
c. 教师巡回指导,解答学生疑问。
4. 例题讲解:a. 出示一道典型例题,讲解解题思路和方法。
b. 让学生独立完成,并进行讲解。
5. 随堂练习:a. 布置一道与例题相似的练习题,让学生当堂完成。
b. 教师批改并反馈,巩固所学知识。
六、板书设计1. 视图的投影原理2. 三视图的绘制方法3. 尺寸标注的基本规则4. 例题及解题步骤七、作业设计1. 作业题目:绘制一个给定视图的机械零件,并标注尺寸。
2. 答案:见附件。
八、课后反思及拓展延伸1. 反思:本节课的教学效果,学生的掌握程度,以及教学过程中的不足。
2. 拓展延伸:引导学生了解其他视图(如斜视图、局部视图等)的绘制方法,提高制图水平。
同时,鼓励学生在课后寻找生活中的机械零件,进行观察和练习。

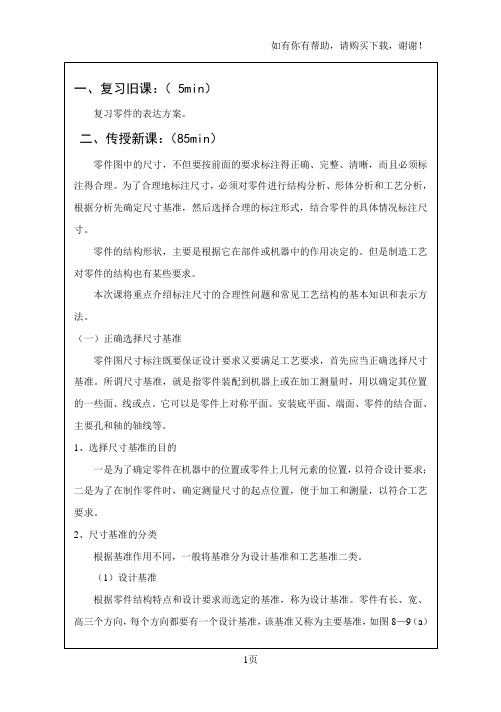

机械制图-零件的尺寸标注教案一、教学目标1. 让学生了解和掌握尺寸标注的基本概念和作用。
2. 培养学生正确标注零件尺寸的能力。
3. 使学生能够理解并应用常见的尺寸标注符号和规则。
二、教学内容1. 尺寸标注的基本概念和作用。
2. 尺寸标注的符号和规则。
3. 零件尺寸的标注方法。
三、教学重点与难点1. 尺寸标注的符号和规则。
2. 零件尺寸的标注方法。
四、教学方法1. 采用讲解法,讲解尺寸标注的基本概念、作用以及符号和规则。
2. 采用演示法,展示零件尺寸的标注方法。
3. 采用练习法,让学生通过实际操作练习标注零件尺寸。
五、教学准备1. 教案、PPT、教学素材。
2. 绘图板、丁字尺、三角板、铅笔、橡皮等绘图工具。
教案内容:一、导入(5分钟)1. 讲解尺寸标注在机械制图中的重要性。
2. 引导学生思考尺寸标注的作用和意义。
二、基本概念与作用(10分钟)1. 讲解尺寸标注的基本概念。
2. 讲解尺寸标注的作用。
三、尺寸标注符号和规则(15分钟)1. 讲解尺寸标注符号的分类和含义。
2. 讲解尺寸标注的规则。
四、零件尺寸的标注方法(10分钟)1. 讲解线性尺寸的标注方法。
2. 讲解角度尺寸的标注方法。
3. 讲解径向尺寸的标注方法。
五、练习与讲解(10分钟)1. 学生自主练习标注零件尺寸。
2. 教师选取典型练习进行讲解和分析。
六、课堂小结(5分钟)1. 总结本节课所学内容。
2. 强调尺寸标注在机械制图中的重要性。
七、作业布置(5分钟)1. 布置练习题目,要求学生课后巩固所学内容。
八、课后反思(课后)1. 反思本节课的教学效果。
2. 针对学生的掌握情况,调整教学方法和策略。
九、教学延伸(课后)1. 引导学生深入学习尺寸标注的进阶知识。
2. 推荐学生参加绘图比赛或实践活动,提高标注能力。
十、教学总结(课后)1. 总结本节课的教学成果。
2. 强调尺寸标注在实际工程中的应用价值。
六、教学过程1. 课堂讲解:讲解尺寸标注的基本概念、作用以及符号和规则。
教案
尺寸注法
在图样上,图形只表示物体的形状。
物体的大小及各部分相互位置关系,则需要用标注尺寸来确定。
国家标准《机械制图尺寸注法》(GB/T 4458.4—2003)、《技术制图简化表示法第2部分;尺寸注法》(GB/T 16675.2—1996)规定了图样中尺寸的注法。
一、基本规则
(1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
(2)图样中(包括技术要求和其他说明)的尺寸,以 mm(毫米)为单位时,不需标注计量单位的符号或名称。
若采用其他单位,则必须注明相应的计量单位的符号或名称。
(3)图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。
(4)机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
二、尺寸数字、尺寸线和尺寸界线
一个标注完整的尺寸应标注出尺寸数字、尺寸线和尺寸界线。
尺寸数字表示尺寸的大小,尺寸线表示尺寸的方向,而尺寸界线则表示尺寸的围,如图1-13所示。
1.尺寸数字
(1)线性尺寸的数字一般应注写在尺寸线的上方,也允许注写在尺寸线的中断处(图1-14)。
图1-13尺寸数字、尺寸线和尺寸界线图1-14线性尺寸数字的注写
(2)线性尺寸数字一般应按图1-15a所示的方向注写,并尽可能避免在图示30°围标注尺寸,当无法避免时可按图1-15b的形式标注。
图1-15线性尺寸数字的注写方向
2.尺寸线
(1)尺寸线用细实线绘制,用以表示所注尺寸的方向。
尺寸线的终端结构有两种形式——箭头和斜线。
①箭头箭头的形式如图1-16a所示,适用于各种类型的图样。
②斜线斜线用细实线绘制,其方向和画法如图1-16b所示。
当尺寸线的终端采用斜线形式时,尺寸线与尺寸界线应相互垂直。
这种形式适用于建筑图样。
图1-16尺寸线的两种终端形式
(2)标注线性尺寸时,尺寸线应与所标注的线段平行。
尺寸线不能用其他图线代替,一般也不得与其他图线重合或画在其延长线上。
3.尺寸界线
(1)尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出,也可利用轮廓线、轴线或对称中心线作尺寸界线,如图1-17所示。
(2)尺寸界线一般应与尺寸线垂直并略超过尺寸线(通常以3~4 mm为宜);在特殊情况下也可以不相垂直,但两尺寸界线必须互相平行,如图1-18所示。
图1-17尺寸界线的画法图1-18特殊情况下尺寸界线的画法
三、常见的尺寸注法
1.圆的尺寸注法
图1-19圆的尺寸注法
2.圆弧的尺寸注法
图1-20 圆弧半径的尺寸注法
图1-21
弧长的尺寸注法3.球的尺寸注法
4.角度的尺寸注法5.小尺寸的尺寸注法图1-22 球的尺寸注法
图1-23 角度尺寸数字得注写图1-24 角度的尺寸线与尺寸界线的画法
图1-25 小尺寸的尺寸注法·
6.对称图形的尺寸注法
图1-26 对称图形的尺寸注法
7.光滑过渡处的尺寸注法
8.正方形结构的尺寸注法
9.尺寸标注的注意事项
(1) 在进行尺寸标注时,尺寸数字不可被任何图线所通过;否则应将该图线断开,如图
1-29所示。
(2) 标注参考尺寸时,应将尺寸数字加上圆括弧,如图1-30所示。
图1-28 正方形结构的尺寸注法
图1-27 光滑过渡处的尺寸注法 图1-29 尺寸数字不可被任何图线所通过
图1-30参考尺寸的注
法
(3) 标注板状零件的厚度时,可在尺寸数字前加注符号“t”,如图1-31所示。
图1-31板状零件厚度的尺寸注法
小结:
1机械图样是设计和制造机械的重要技术文件,是工程界的共同语言,因此在绘图过程中必须遵守国家标准《技术制图》、《机械制图》和有关的技术标准。
2本章主要介绍了国家标准《技术制图》、《机械制图》中的图纸幅面及格式、比例、字体、图线、尺寸注法等容。
在学习过程中,对于这些容,无需死记硬背,在看图和绘图时只要多查阅、多参考,经过一定的实践后便可掌握。
