专用汽车总体设计

第一章专用汽车的总体设计1 总布置参数的确定1.1 专用汽车的外廓尺寸（总长、总宽和总高）1.1.1 长①载货汽车≤12m②半挂汽车列车≤16.5m1.1.2 宽≤2.5m（不含后视镜、侧位灯、示廓灯、转向指示灯、可折卸装饰线条、挠性挡泥板、折叠式踏板、防滑链以及轮胎与地面接触部分的变形等）1.1.3 高≤4m（汽车处于空载状态，顶窗、换气装置等处于关闭状态）1.1.4 车外后视镜单侧外伸量不得超出汽车或挂车最大宽度处250mm1.1.5 汽车的顶窗、换气装置等处于开启状态时不得超出车高300mm1.2专用汽车的轴距和轮距1.2.1 轴距轴距是影响专用汽车基本性能的主要尺寸参数。

轴距的长短除影响汽车的总长外，还影响汽车的轴荷分配、装载量、装载面积或容积、最小转弯半径、纵向通过半径等，此外，还影响汽车的操纵性和稳定性等。

1.2.2 轮距轮距除影响汽车总宽外，还影响汽车的总重、机动性和横向稳定性。

1.3专用汽车的轴载质量及其分配专用汽车的轴载质量是根据公路运输车辆的法规限值和轮胎负荷能力确定的。

1.3.1 各类专用汽车轴载质量限值（JT701-88《公路工程技术标准》）1.3.2 基本计算公式A 已知条件a）底盘整备质量G1b）底盘前轴负荷g1c ） 底盘后轴负荷Z 1d ） 上装部分质心位置L 2e ） 上装部分质量G 2f ） 整车装载质量G 3（含驾驶室乘员）g ） 装载货物质心位置L 3（水平质心位置）h ） 轴距)(21l l l +B 上装部分轴荷分配计算（力矩方程式）g 2（前轴负荷）×（121l l +）（例图1）=G 2（上装部分质量）×L 2（质心位置）g 2（前轴负荷）=12221)()(l l L G +⨯上装部分质心位置上装部分质量则后轴负荷222g G Z -= C 载质量轴荷分配计算g 3（前轴负荷）×)21(1l l +=G 3×L 3（载质量水平质心位置）g 3（载质量前轴负荷）=13321)()(l l L G +⨯装载货物水平质心位置整车装载质量则后轴负333g G Z -= D 空车轴荷分配计算例图1g 空（前轴负荷）=g 1（底盘前轴负荷）+g 2（上装部分前轴轴荷） Z 空（后轴负荷）=Z 1（底盘后轴负荷）+Z 2（上装部分后轴轴荷） G 空（整车整备质量）=空空Z g + E 满车轴荷分配计算 g 满（前轴负荷）=g 空+g 3 Z 满（后轴负荷）=Z 空+Z 3 G 满（满载总质量）=g 满+Z 满 1.4 专用汽车的质心位置计算专用汽车的质心位置影响整车的轴荷分配、行驶稳定性和操纵性等，在总体设计时必须要慎重全面考虑计算或验算，特别是质心高度是愈低愈好。

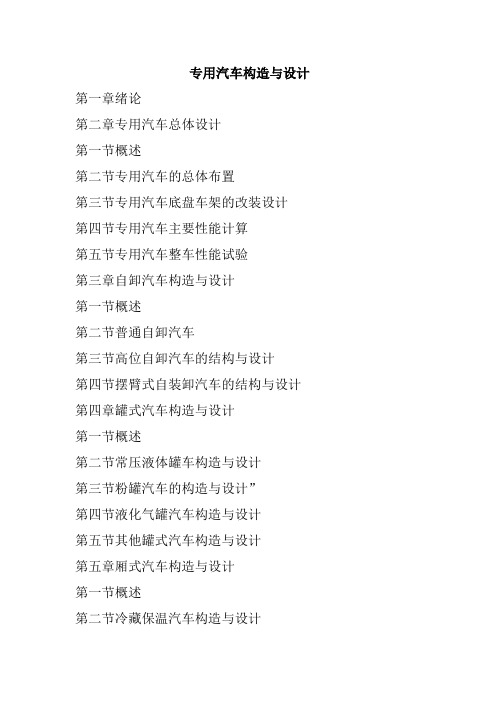

专用汽车构造与设计第一章绪论第二章专用汽车总体设计第一节概述第二节专用汽车的总体布置第三节专用汽车底盘车架的改装设计第四节专用汽车主要性能计算第五节专用汽车整车性能试验第三章自卸汽车构造与设计第一节概述第二节普通自卸汽车第三节高位自卸汽车的结构与设计第四节摆臂式自装卸汽车的结构与设计第四章罐式汽车构造与设计第一节概述第二节常压液体罐车构造与设计第三节粉罐汽车的构造与设计”第四节液化气罐汽车构造与设计第五节其他罐式汽车构造与设计第五章厢式汽车构造与设计第一节概述第二节冷藏保温汽车构造与设计第三节运钞车构造与设计第四节翼开启厢式车构造与设计第六章起重举升汽车构造与设计第一节概述第二节随车起重运输车构造与设计第三节栏板起重运输车构造与设计第四节高空作业车构造与设计第五节起重吊车构造与设计第七章仓栅式汽车构造与设计第一节概述第二节散装粮食运输车结构与设计第三节散装饲料运输车结构与设计第四节栅栏式运输车结构与设计第八章环卫车辆构造与设计第一节概述第二节后装压缩式垃圾车构造与设计第三节厨余垃圾车构造和设计第四节道路清扫车构造和设计第五节高压清洗车第九章建筑类专用车构造与设计第一节混凝土搅拌运输车构造与设计第二节混凝土泵车构造与设计第十章汽车列车构造与设计第一节概述第二节挂车构造与设计第三节牵引联接及支承装置第四节汽车列车的制动系统第五节挂车其他部件结构与设计第十一章消防车构造与设计第一节消防车的分类和型号编制第二节水罐消防车的设计第三节泡沫类消防车的设计第四节消防车总体设计的内容、特点及其发展趋势第十二章特种结构汽车构造与设计第一节概述第二节集装箱运输车结构与设计第三节除雪车的结构与设计第四节机场特种车的结构与设计第五节警用车辆。
