如何搭建220V整流滤波电路

整流滤波稳压电路实验报告一、实验目的。

本实验旨在通过搭建整流滤波稳压电路，验证其在直流电源中的稳压性能，并观察其对输入信号的整流和滤波效果。

二、实验原理。

整流滤波稳压电路是由整流电路、滤波电路和稳压电路组成的。

整流电路主要用于将交流电转换为直流电，滤波电路则用于对直流电进行滤波处理，去除交流成分，最终稳压电路则用于保持输出电压的稳定性。

三、实验器材。

1. 电压表。

2. 电流表。

3. 二极管。

4. 电容。

5. 电阻。

6. 直流电源。

四、实验步骤。

1. 按照电路图搭建整流滤波稳压电路。

2. 接通直流电源，观察电压表和电流表的读数。

3. 测量输出电压的稳定性。

4. 更换不同数值的电容和电阻，观察输出波形的变化。

五、实验结果。

通过实验，我们观察到整流滤波稳压电路能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理，去除交流成分，使输出电压更加稳定。

在更换不同数值的电容和电阻后，我们也观察到输出波形的变化，进一步验证了整流滤波稳压电路的性能。

六、实验分析。

整流滤波稳压电路在电子电路中具有重要的应用价值，它能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理和稳压，保证电路工作的稳定性和可靠性。

因此，对整流滤波稳压电路的研究和实验具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了整流滤波稳压电路的工作原理和性能特点，掌握了搭建和调试整流滤波稳压电路的方法，并且验证了其在直流电源中的稳压性能。

同时，我们也发现了一些问题和不足之处，对于整流滤波稳压电路的进一步研究提出了一些建议。

八、实验改进。

在今后的实验中，我们可以尝试使用不同类型和数值的电容和电阻，以及不同的整流和稳压电路，进一步探究整流滤波稳压电路的性能和应用范围。

同时，我们也可以结合实际工程应用，对整流滤波稳压电路进行优化和改进，提高其稳定性和可靠性。

通过本次实验，我们对整流滤波稳压电路有了更深入的了解，同时也积累了丰富的实验操作经验，这对我们今后的学习和科研工作都具有重要的意义。

一、实验名称
整流滤波电路
二、实验目的
1、熟悉单相半波、桥式整流电路。

2、观察了解电容滤波作用。

三、实验原理
1、利用二极管的单向导电作用，可将交流电变为直流电。

常用的二极管整流电路有单相半波整流电路和桥式整流电路等。

2、在桥式整流电路输出端与负载电阻R L并联一个较大电容C，构成电容滤波电路。

整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著成小，同时输出电压的平均值也增大了。

四、仪器设备
实验箱（整流滤波与并联稳压电路）、示波器、数字万用表
五、实验步骤
1、半波整流、桥式整流电路
实验电路分别如图所示，分别接两种电路，用示波器观察U2及UL的波形，并测量U2、UL。

图一
图二
2、电容滤波电路
实验电路如图三。

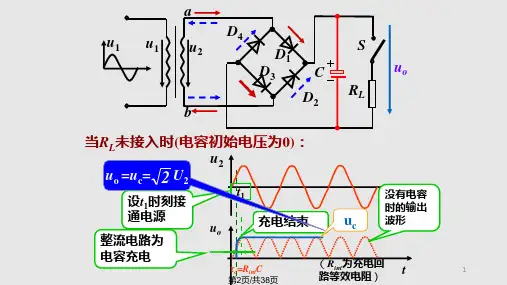

图三
（1）分别用不同电容接入电路，RL先不接，用示波器观察波形，用电压表测UL并记录。

（2）接上RL，先用RL=1KΩ，重复上述实验并记录。

（3）将RL改为150Ω，重复上述实验。

六、数据记录
电路形式U2/V UL/V 半波整流电路
桥式整流电路
2、半波整流、桥式整流电路输入U2、输出UL的波形图
3、滤波电路数据记录
(1)RL开路（RL=∞）
C/μF UL/V
0.33
470
(2)C=470μF
RL UL/V
∞
1KΩ
150Ω
4、滤波电路输出UL的波形图
C=0.33μF RL=∞C=470μF RL=∞
C=470μF RL=1KΩC=470μF RL=150Ω。

变频器电路图-整流、滤波、电源及电压检测电路以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸.1. 整流滤波部分电路三相220V电压由端子J3的T、S、R引入，加至整流模块D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1是压敏电阻，当整流电压超过额定电压385V时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。

整流后的电压通过负温度系数热敏电阻RT5、RT6给滤波电容C133、C163充电。

负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。

2. 直流电压检测部分电路电阻R81、R65、R51、R77、R71、R52、R62、R39、R40组成串联分压电路，从电阻上分得的电压分别加到U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。

U13（LM339）是4个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由Q1（TL431）组成的高精度稳压电路提供，调整电位器R9可以调节参考电压的大小，此电路中参考电压是6.74V。

如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过6.74V的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦U1（TLP181）输出低电平，CPU接收这个信号后报电压低故障。

母线电压过高则U10（TL082）的第7脚输出高电平，通过模拟开关U73（DG418）从其第8脚输出高电平，从而驱动刹车电路，同时LED DS7点亮指示刹车电路动作。

由整流二极管D5、D6、D7、D18、D19、D20组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦U1输出。

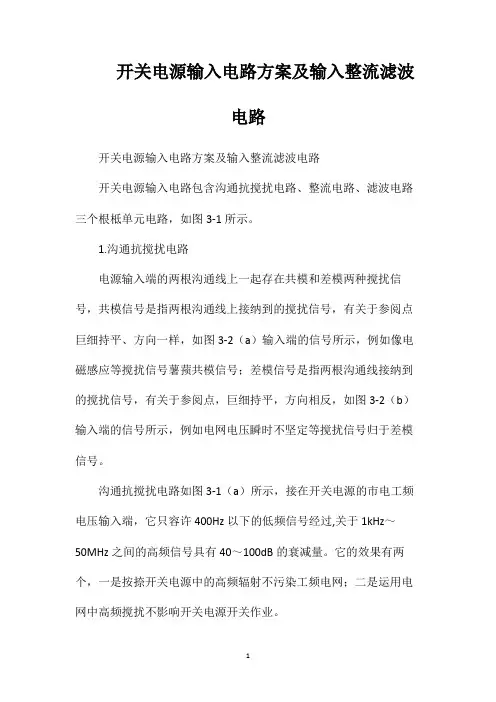

开关电源输入电路方案及输入整流滤波电路开关电源输入电路方案及输入整流滤波电路开关电源输入电路包含沟通抗搅扰电路、整流电路、滤波电路三个根柢单元电路，如图3-1所示。

1.沟通抗搅扰电路电源输入端的两根沟通线上一起存在共模和差模两种搅扰信号，共模信号是指两根沟通线上接纳到的搅扰信号，有关于参阅点巨细持平、方向一样，如图3-2（a）输入端的信号所示，例如像电磁感应等搅扰信号薯蓣共模信号；差模信号是指两根沟通线接纳到的搅扰信号，有关于参阅点，巨细持平，方向相反，如图3-2（b）输入端的信号所示，例如电网电压瞬时不坚定等搅扰信号归于差模信号。

沟通抗搅扰电路如图3-1（a）所示，接在开关电源的市电工频电压输入端，它只容许400Hz以下的低频信号经过,关于1kHz～50MHz之间的高频信号具有40～100dB的衰减量。

它的效果有两个，一是按捺开关电源中的高频辐射不污染工频电网；二是运用电网中高频搅扰不影响开关电源开关作业。

在图3-1（a）所示的抗搅扰滤波电路中，C1、C2用以滤除差模搅扰电压信号，C4、C5用以滤除共模搅扰电压信号，电感L1、L2称为共模扼流圈，在一个闭合高磁道率铁芯上绕制两个绕向一样的线圈，当共模电流以一样的方向流过两个线圈时，发作的磁场是一样的，有彼此加强的效果，使每一线圈的共模阻抗增高，共模电流大大削弱，对共模电流信号有较强的按捺效果如图3-2（a）所示。

在差模电流效果下，搅扰电流发作方向相反的磁通，在铁芯中彼此抵消，使线圈电感挨近0，对差模信号没有按捺效果，为了削减高频电流信号旁路，电感L1、L2应具有小的散布电容，应均匀地绕制在一个无气隙的磁芯架骨上；磁芯资料应选用与开关电源频率相一起的资料。

其对共模搅扰信号的按捺效果如图3-2所示，并且是双向的。

归纳剖析，实习运用中的抗搅扰滤波器电路的滤波特性不对错常抱负，频率进一步上升时，特性就会逐步下降，滤波效果就会变差，选用单级的抗搅扰滤波器，得不到较好的滤波效果，在某些分外场合，可运用2～3级串联组合的抗搅扰滤波电路，得到比照抱负的滤波效果，但本钱和造价会添加，出于经济要素思考，通常开关稳压电源只运用一级抗搅扰滤波电路，对共模信号和差模信号的按捺效果暗示可用图3-3所标明，并且对搅扰信号的按捺效果是双向的。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

完整版整流滤波电路实验报告一、实验目的1.掌握整流电路和电容滤波器的原理；2.学习整流滤波电路的构成和基本特性，理解滤波器的放大频率、截止频率、衰减频率、阻抗匹配、负载等参数的影响；3.通过实验掌握用示波器测量电源电压和负载电压、电容滤波器工作时的电压波形，以及不同频率下电压波形的变化规律。

二、实验原理1.整流电路在交流电源上连接一个电阻和一个二极管组成的电路，能将交流电转换成直流电，这种电路称为整流电路。

半波整流电路和全波整流电路是最基本的整流电路。

其中，半波整流电路通过一个二极管使正半周电压通过，而负半周电压被截去，只保留正半周脉动电平。

全波整流电路则是通过两个二极管交替的截取来自两个方向的电压脉动，从而得到纯的正弦波。

2.电容滤波器电容滤波器是在整流电路输出直流电后，通过在输出端并联一个电容，使其中的交流分量被短路来达到滤波的目的。

电容滤波器的原理是利用电容器在电路中的充电和放电过程来消除信号中的高频噪声成分，因为当信号的变化频率很高时，电容器的充放电过程较长，其阻抗较低，从而使信号通过电容器时得以短路，而低频信号则可以通过电容器，从而实现滤波的目的。

三、实验器材示波器、直流稳压电源、万用表、电阻、电容、二极管等。

四、实验步骤1.搭建半波整流电路（1）将直流稳压电源的正极接入电路实验板的“+”端，负极接入电路实验板的“-”端。

（2）将一根导线连接实验板的正极输出端口，另一端连接到电阻上，再将电阻另一端连接到一根全向二极管的负极，再将二极管的正极连接“+”端口。

（3）将示波器的地线夹具接入电路实验板上的“-”端，探头夹具接到“+”端口。

2.观察半波整流电路的输出波形并记录数据当电路接通，给直流稳压电源接上交流电源后，打开示波器的电源开关，选择一个适当的时间基和交流电源的频率进行观察，调整电源供应电压，将示波器指针设置在一个适当的位置，记录电压值和电阻的电压值。

4.搭建电容滤波电路（1）在搭建半波整流电路的基础上，将一个电容电器连接在二极管的负极上，另一端连接在接地端口上，即在短路的电阻之间并联一个电容。

整流滤波电路实验报告引言：整流滤波电路在电子学中扮演着重要的角色。

它能够将交流信号转化为直流信号，并通过滤波器对信号进行平滑处理。

在本次实验中，我们将研究和分析不同类型的整流滤波电路的特性和性能。

一、实验目的本次实验的目的是通过搭建和测试不同类型的整流滤波电路，深入理解其工作原理，并分析滤波器的频率响应、波形特性以及效率等参数。

二、实验材料1. 功率放大器2. 变压器3. 整流电路（包括半波和全波整流电路）4. 滤波器电路（如电容滤波、电感滤波）三、实验步骤1. 搭建半波整流电路在实验开始前，我们先搭建了一个基本的半波整流电路。

这个电路由变压器、二极管和负载电阻组成。

通过将交流信号输入变压器，然后通过二极管的单向导通特性，我们可以实现将交流信号转化为单向的直流信号。

接下来，我们分析了该电路的波形特点和效率。

2. 搭建全波整流电路为了提高整流电路的效率，我们搭建了一个全波整流电路。

该电路中使用了一对二极管来实现信号的全波整流。

通过比较半波整流电路和全波整流电路的波形特征和效率，我们可以得出全波整流电路具有更高效率和更为平滑的输出的结论。

3. 添加滤波器电路为了进一步平滑输出信号，我们在整流电路后面添加了滤波器电路，如电容滤波器和电感滤波器。

通过不同滤波器电路的比较，我们可以发现电容滤波器能够有效地滤除高频噪音，而电感滤波器则更适合滤除低频噪音。

实验结果显示，滤波器电路能够显著改善输出信号的稳定性和质量。

四、实验结果分析通过实验数据的记录和分析，我们得出了以下几个结论：1. 全波整流电路相比于半波整流电路，具有更高的效率和更平滑的输出波形。

2. 添加滤波器电路能够进一步平滑输出信号，并有效滤除噪音。

3. 电容滤波器适用于滤除高频噪音，而电感滤波器则适用于滤除低频噪音。

五、实验应用与展望整流滤波电路在现代电子设备和通信系统中具有广泛应用。

它可用于电源转换器、无线通信、音频放大器等各种应用场景。

在未来，我们可以进一步研究和改进整流滤波电路的设计，以提高其性能和适应更多的应用需求。

整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。

整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。

本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。

二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。

三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。

四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。

常见的整流电路有半波整流电路和全波整流电路。

半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。

2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。

常见的滤波电路有低通滤波电路和高通滤波电路。

低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。

五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。

连接一个负载电阻，并通过示波器观察输出波形。

3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。

连接一个负载电阻，并通过示波器观察输出波形。

4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。

连接一个负载电阻，并通过示波器观察输出波形。

六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。

这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。

2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。

整流滤波电路实验报告整流滤波电路实验报告一、引言整流滤波电路是电子工程中常用的一种电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除交流信号中的纹波。

本实验旨在通过搭建整流滤波电路，了解其原理和特性，并通过实验数据进行分析和验证。

二、实验装置和原理本实验所用的实验装置包括电源、变压器、二极管、电容器、电阻器和示波器。

实验中，交流电源通过变压器降压，并接入整流电路。

整流电路由二极管和电容器组成，二极管起到整流作用，将交流信号转换为半波或全波直流信号，而电容器则用于滤波，去除纹波。

三、实验步骤和数据记录1. 按照实验电路图搭建整流滤波电路，注意连接的正确性。

2. 打开电源，调节电源输出电压为适当值，例如10V。

3. 使用示波器测量电路输入和输出的电压波形，并记录数据。

4. 调节电源输出电压，分别记录不同电压下的输入和输出波形数据。

四、实验数据分析通过实验记录的数据，我们可以进行以下分析：1. 输入电压和输出电压的关系：根据实验数据，我们可以得到输入电压和输出电压的关系曲线。

一般情况下，输出电压随着输入电压的增加而增加，但在一定范围内，输出电压会趋于稳定。

这是因为当输入电压过大时，电容器已经无法完全充电，无法继续提高输出电压。

2. 纹波电压的大小：纹波电压是指在整流滤波电路输出的直流电压中所包含的交流成分。

通过示波器测量输出电压波形，我们可以计算得到纹波电压的大小。

纹波电压的大小与电容器的滤波能力有关，一般情况下，电容器越大，滤波效果越好，纹波电压越小。

3. 输出电压的稳定性：通过观察输出电压波形，我们可以判断整流滤波电路的稳定性。

如果输出电压的波形较为平稳，没有明显的波动和纹波，则说明整流滤波电路的稳定性较好。

五、实验结论通过本次实验，我们对整流滤波电路的原理和特性有了更深入的了解。

实验数据分析表明，输入电压和输出电压呈正相关关系，但在一定范围内输出电压趋于稳定。

此外，电容器的大小对纹波电压的大小有影响，电容器越大，滤波效果越好。
