安全阀的结构型式及几何尺寸赛飜启封弑離妗阀粧弼詮航穂蹶绷帝腐攒饰姗雌蚀L-載鈿封闭式姓购封冈全开型頫安全隔封用全开型弾巔鋪L.「」L(AS)(TA型〉双联般封闭附式安鋪戦微启封闭式姓阀安全阀使用范围121 7-8057014 外螺纹 弹簧微 启式 安全阀 A21F-16封 —弹簧安全阀A21H-16CA21H-25A21H-40 A21H — 64 A21W —16F阀体材质使用温度适用介质 公称压力 (PN) 16 25 40(PN25) 40(PN40) 弹簧微 启封闭 式100 安全阀■ 320L 公称TA2J16 厶称'诵径DNTA2H4015A3L16 TA3L' Cr5M o550尺L 1 5920 625 A3K40 1520TA3Kg25AnPI6 TA4P 15620 25 A4N1) '15TAnN40A6R1 20 [62515TA6Q1615TA6QH 20TA6R "40—钢Cr 50i o碳钢40r5M 。
35钢 Cr 40io 50钢 35Cr5Mo40钢 碳钢35Cr5M O=68 300Hp 〜5506464300 do16 78 596878 60 68 60 68 78 82 6030 )1035520 油品、蒸汽G油賂，，蒸汽 油品74蒸汽油品，”蒸汽 重量kg1.252.5-2512 30 68 ),4斯0 103 油品、蒸汽 16 20 沾口 孕* 油品、、蒸汽 -25 64300 12 油品、蒸汽 30 0 64550-25301033OO 66 0 〜355-25 64300 30 16 1216 油品，蒸汽 油品、蒸汽 油品、蒸汽 油品，蒸汽 卜海阀门厂安全阀整定压力分级 A21W-40P1〜 1.31.3 1.6CA 141 —-16C>13 —16A41H-—32— 法兰：入口 PI >40 —出口 PN >100 —130 >160 —190 1520 25整 1.6 十 25 2 〜2.5 ~32 >16 4020 >16 >16>32125 1>50 三、其他阀门厂安全法兰：入口 PN40 出口 PN16 公称压力(PN) 10 161—235 68表60 30)105550 10——〜300660 — 550 068 1 20 10 12 16°5单位: 66 12 油品、蒸汽 油品、蒸汽油品，蒸汽0.1MPa)5350 20801—00■—4032 4c 54)5—160 )8—220 100 405定 2J0 〜3 15 68压3854 10020?0 〜250530>2060 -415 —1357>20 — 2560 0910 —5。

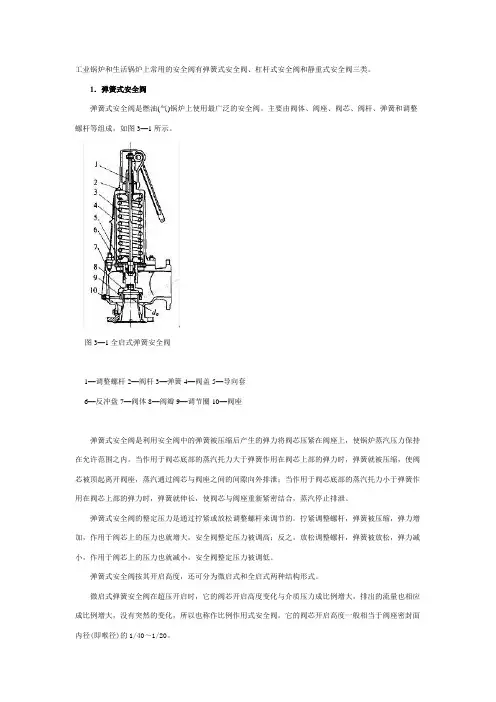

工业锅炉和生活锅炉上常用的安全阀有弹簧式安全阀、杠杆式安全阀和静重式安全阀三类。

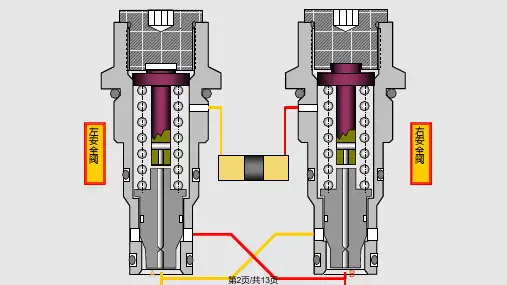

1．弹簧式安全阀弹簧式安全阀是燃油(气)锅炉上使用最广泛的安全阀。
主要由阀体、阀座、阀芯、阀杆、弹簧和调整螺杆等组成，如图3—1所示。
图3—1全启式弹簧安全阀1—调整螺杆2—阀杆3—弹簧4—阀盖5—导向套6—反冲盘7—阀体8—阀瓣9—调节圈10—阀座弹簧式安全阀是利用安全阀中的弹簧被压缩后产生的弹力将阀芯压紧在阀座上，使锅炉蒸汽压力保持在允许范围之内。
当作用于阀芯底部的蒸汽托力大于弹簧作用在阀芯上部的弹力时，弹簧就被压缩，使阀芯被顶起离开阀座，蒸汽通过阀芯与阀座之间的间隙向外排泄；当作用于阀芯底部的蒸汽托力小于弹簧作用在阀芯上部的弹力时，弹簧就伸长，使阀芯与阀座重新紧密结合，蒸汽停止排泄。
弹簧式安全阀的整定压力是通过拧紧或放松调整螺杆来调节的。
拧紧调整螺杆，弹簧被压缩，弹力增加，作用于阀芯上的压力也就增大，安全阀整定压力被调高；反之，放松调整螺杆，弹簧被放松，弹力减小，作用于阀芯上的压力也就减小，安全阀整定压力被调低。
弹簧式安全阀按其开启高度，还可分为微启式和全启式两种结构形式。
微启式弹簧安全阀在超压开启时，它的阀芯开启高度变化与介质压力成比例增大，排出的流量也相应成比例增大，没有突然的变化，所以也称作比例作用式安全阀。
它的阀芯开启高度一般相当于阀座密封面内径(即喉径)的1/40～1/20。
全启式弹簧安全阀在阀芯的外边增加了一个与阀芯同步动作的反冲盘，从而利用蒸汽排出时产生的反冲力使阀芯开启高度增大到相当于喉径的1／4以上，排出蒸汽的环形面积增大到微启式阀芯的5～10倍，排量也相应大幅度增加。
2．杠杆式安全阀杠杆式安全阀主要由阀体、阀座、阀芯、杠杆和重锤等构件组成，如图3—2所示。
图3—2杠杆式安全阀1—阀盖2—杠杆3—重锤4—阀杆5—阀体6—阀座7—阀芯杠杆式安全阀是利用重锤的重量通过杠杆力矩作用，将阀芯压紧在阀座上，使锅炉蒸汽压力保持在允许范围之内。

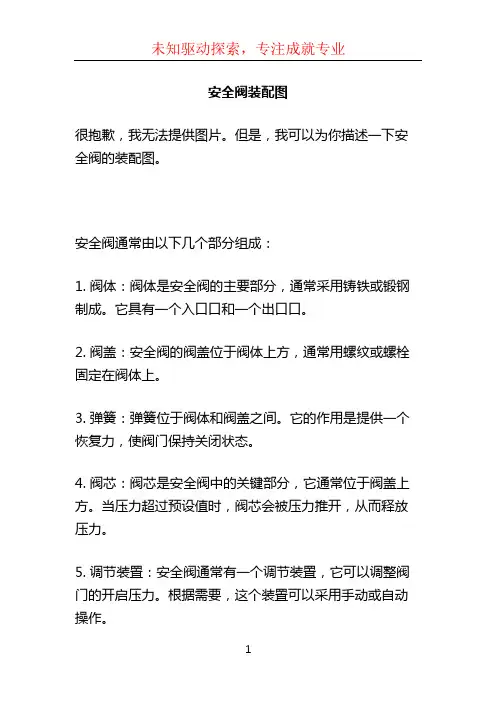

安全阀装配图
很抱歉，我无法提供图片。
但是，我可以为你描述一下安全阀的装配图。
安全阀通常由以下几个部分组成：
1. 阀体：阀体是安全阀的主要部分，通常采用铸铁或锻钢制成。
它具有一个入口口和一个出口口。
2. 阀盖：安全阀的阀盖位于阀体上方，通常用螺纹或螺栓固定在阀体上。
3. 弹簧：弹簧位于阀体和阀盖之间。
它的作用是提供一个恢复力，使阀门保持关闭状态。
4. 阀芯：阀芯是安全阀中的关键部分，它通常位于阀盖上方。
当压力超过预设值时，阀芯会被压力推开，从而释放压力。
5. 调节装置：安全阀通常有一个调节装置，它可以调整阀门的开启压力。
根据需要，这个装置可以采用手动或自动操作。
总之，安全阀的装配图包括这些关键部分的组装方式和位置，以确保阀门能够按照设计要求正常工作。
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。

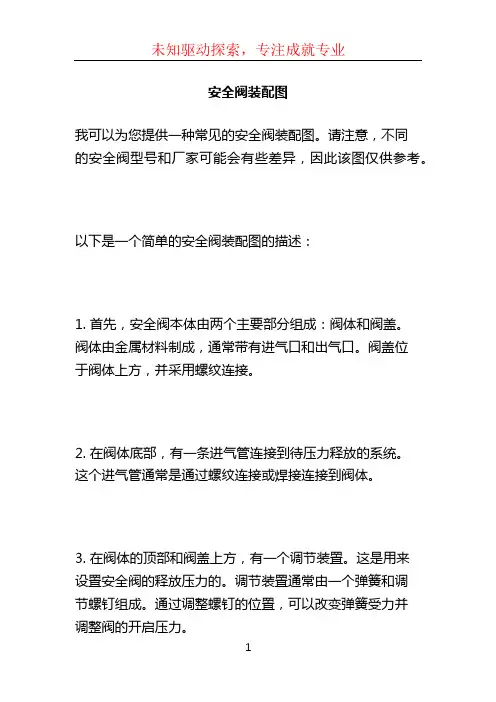

安全阀装配图
我可以为您提供一种常见的安全阀装配图。
请注意，不同
的安全阀型号和厂家可能会有些差异，因此该图仅供参考。
以下是一个简单的安全阀装配图的描述：
1. 首先，安全阀本体由两个主要部分组成：阀体和阀盖。
阀体由金属材料制成，通常带有进气口和出气口。
阀盖位
于阀体上方，并采用螺纹连接。
2. 在阀体底部，有一条进气管连接到待压力释放的系统。
这个进气管通常是通过螺纹连接或焊接连接到阀体。
3. 在阀体的顶部和阀盖上方，有一个调节装置。
这是用来
设置安全阀的释放压力的。
调节装置通常由一个弹簧和调
节螺钉组成。
通过调整螺钉的位置，可以改变弹簧受力并
调整阀的开启压力。
4. 在阀盖上方，有一个可调节的放气管。
这个管道允许通过将一些压力释放到外部环境来缓解系统的压力。
5. 安全阀的底部通常安装有一个排放管道，用于将释放的压力导向安全的区域。
排放管道可以通过焊接或螺纹连接到阀体。
请记住，根据具体的安全阀型号和制造商，装配图可能会有所不同。
这个描述只是基本的装配过程和组件的概述。
在实际操作中，请务必参考相关的安装指南和制造商提供的详细装配说明。
