球阀装配图
球阀是一种常见的阀门类型，用于控制流体的通断和调节
流量。
它由球体、阀体、密封圈和操纵部件组成。
球阀的装配图示例如下：
1. 阀体：阀体是球阀的主要部分，通常由铸铁、不锈钢或
铜材料制成。
它是一个中空的圆盘形状，其中有一个孔，
用于控制流体的通断。
阀体的两端装有连接管件，用于与
管道连接。
2. 球体：球体是阀门的关键组件，是一个空心的球形结构。
它通常由不锈钢制成，具有良好的耐腐蚀性能。
球体内部
有一个中空的通道，可以通过旋转调节流量。
球体的两端
有连接杆，用于连接操纵部件。
3. 操纵部件：操纵部件用于控制球阀的开关和调节流量。
它通常由手柄、齿轮或电动装置组成。
手柄通常用于手动
操作，齿轮用于更大的流量和压力条件，电动装置用于自
动化控制。
4. 密封圈：球阀的密封圈负责确保球体在关闭状态下与阀
体密封，避免流体泄漏。
常见的密封圈材料有PTFE、氟橡胶等。
上述是球阀的基本装配图示，具体的装配方式会根据厂家
和型号的不同而有所差异。
在安装球阀时，需要注意正确
连接阀体和管道，保证密封圈的完好和正确安装操纵部件。
此外，为确保球阀正常工作，还应保证球体的清洁，并定
期进行维护和保养。

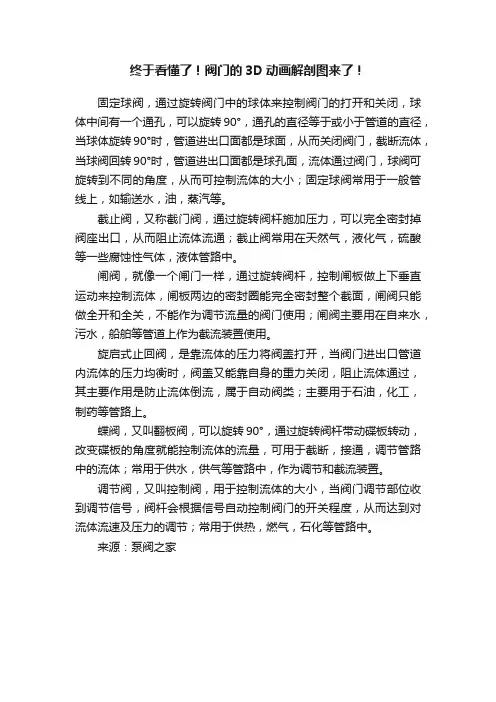

终于看懂了！阀门的3D动画解剖图来了！
固定球阀，通过旋转阀门中的球体来控制阀门的打开和关闭，球体中间有一个通孔，可以旋转90°，通孔的直径等于或小于管道的直径，当球体旋转90°时，管道进出口面都是球面，从而关闭阀门，截断流体，当球阀回转90°时，管道进出口面都是球孔面，流体通过阀门，球阀可旋转到不同的角度，从而可控制流体的大小；固定球阀常用于一般管线上，如输送水，油，蒸汽等。
截止阀，又称截门阀，通过旋转阀杆施加压力，可以完全密封掉阀座出口，从而阻止流体流通；截止阀常用在天然气，液化气，硫酸等一些腐蚀性气体，液体管路中。
闸阀，就像一个闸门一样，通过旋转阀杆，控制闸板做上下垂直运动来控制流体，闸板两边的密封圈能完全密封整个截面，闸阀只能做全开和全关，不能作为调节流量的阀门使用；闸阀主要用在自来水，污水，船舶等管道上作为截流装置使用。
旋启式止回阀，是靠流体的压力将阀盖打开，当阀门进出口管道内流体的压力均衡时，阀盖又能靠自身的重力关闭，阻止流体通过，其主要作用是防止流体倒流，属于自动阀类；主要用于石油，化工，制药等管路上。
蝶阀，又叫翻板阀，可以旋转90°，通过旋转阀杆带动碟板转动，改变碟板的角度就能控制流体的流量，可用于截断，接通，调节管路中的流体；常用于供水，供气等管路中，作为调节和截流装置。
调节阀，又叫控制阀，用于控制流体的大小，当阀门调节部位收到调节信号，阀杆会根据信号自动控制阀门的开关程度，从而达到对流体流速及压力的调节；常用于供热，燃气，石化等管路中。
来源：泵阀之家。

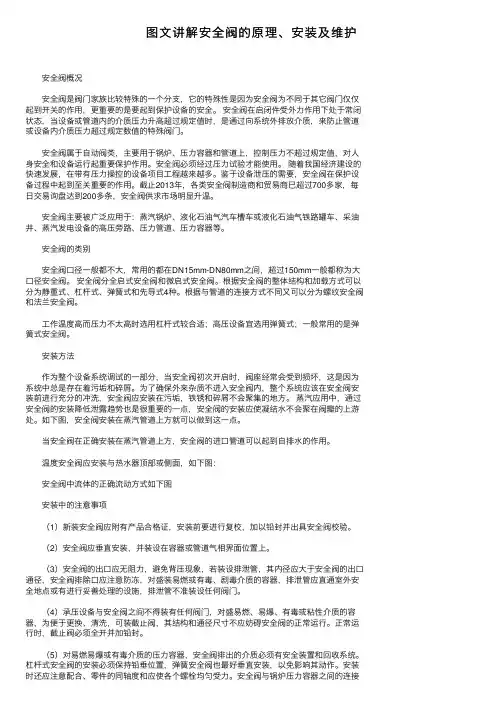

图⽂讲解安全阀的原理、安装及维护 安全阀概况 安全阀是阀门家族⽐较特殊的⼀个分⽀，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作⽤，更重要的是要起到保护设备的安全。
安全阀在启闭件受外⼒作⽤下处于常闭状态，当设备或管道内的介质压⼒升⾼超过规定值时，是通过向系统外排放介质，来防⽌管道或设备内介质压⼒超过规定数值的特殊阀门。
安全阀属于⾃动阀类，主要⽤于锅炉、压⼒容器和管道上，控制压⼒不超过规定值，对⼈⾝安全和设备运⾏起重要保护作⽤。
安全阀必须经过压⼒试验才能使⽤。
随着我国经济建设的快速发展，在带有压⼒操控的设备项⽬⼯程越来越多。
鉴于设备泄压的需要，安全阀在保护设备过程中起到⾄关重要的作⽤。
截⽌2013年，各类安全阀制造商和贸易商已超过700多家，每⽇交易询盘达到200多条，安全阀供求市场明显升温。
安全阀主要被⼴泛应⽤于：蒸汽锅炉、液化⽯油⽓汽车槽车或液化⽯油⽓铁路罐车、采油井、蒸汽发电设备的⾼压旁路、压⼒管道、压⼒容器等。
安全阀的类别 安全阀⼝径⼀般都不⼤，常⽤的都在DN15mm-DN80mm之间，超过150mm⼀般都称为⼤⼝径安全阀。
安全阀分全启式安全阀和微启式安全阀。
根据安全阀的整体结构和加载⽅式可以分为静重式、杠杆式、弹簧式和先导式4种。
根据与管道的连接⽅式不同⼜可以分为螺纹安全阀和法兰安全阀。
⼯作温度⾼⽽压⼒不太⾼时选⽤杠杆式较合适；⾼压设备宜选⽤弹簧式；⼀般常⽤的是弹簧式安全阀。
安装⽅法 作为整个设备系统调试的⼀部分，当安全阀初次开启时，阀座经常会受到损坏，这是因为系统中总是存在着污垢和碎屑。
为了确保外来杂质不进⼊安全阀内，整个系统应该在安全阀安装前进⾏充分的冲洗，安全阀应安装在污垢，铁锈和碎屑不会聚集的地⽅。
蒸汽应⽤中，通过安全阀的安装降低泄露趋势也是很重要的⼀点，安全阀的安装应使凝结⽔不会聚在阀瓣的上游处。
如下图，安全阀安装在蒸汽管道上⽅就可以做到这⼀点。
当安全阀在正确安装在蒸汽管道上⽅，安全阀的进⼝管道可以起到⾃排⽔的作⽤。
安全阀装配图
很抱歉，我无法提供图片。
但是，我可以为你描述一下安全阀的装配图。
安全阀通常由以下几个部分组成：
1. 阀体：阀体是安全阀的主要部分，通常采用铸铁或锻钢制成。
它具有一个入口口和一个出口口。
2. 阀盖：安全阀的阀盖位于阀体上方，通常用螺纹或螺栓固定在阀体上。
3. 弹簧：弹簧位于阀体和阀盖之间。
它的作用是提供一个恢复力，使阀门保持关闭状态。
4. 阀芯：阀芯是安全阀中的关键部分，它通常位于阀盖上方。
当压力超过预设值时，阀芯会被压力推开，从而释放压力。
5. 调节装置：安全阀通常有一个调节装置，它可以调整阀门的开启压力。
根据需要，这个装置可以采用手动或自动操作。
总之，安全阀的装配图包括这些关键部分的组装方式和位置，以确保阀门能够按照设计要求正常工作。
12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
