11.3.3.2 车辆前部/发动机舱部件视图发动机舱前端部件(LXV)图标(1) G105(2) G10 冷却风扇电机(3) B34B 发动机冷却液温度传感器2发动机舱前端部件（不带SAE）图标(1) B59 正面碰撞传感器发动机舱左前端部件（第 1 页，共 2 页）图标(1) G24 挡风玻璃洗涤器泵(2) E29LF 雾灯- 左前(3) E2LF 示宽灯–左前发动机舱左前端部件（第 2 页，共 2 页）图标(1) P12 喇叭发动机舱左前端部件（不带ECE）图标(1) E4N 左侧驻车/转向信号灯(2) E13L 左侧前大灯总成(3) M29L 左侧前大灯高度调节执行器(4) G101(5) G103发动机舱左侧部件图标(1) X50D 蓄电池保险丝盒X5(2) X50D 蓄电池保险丝盒X1(3) X50D 蓄电池保险丝盒X6(4) X50D 蓄电池保险丝盒X4(5) X50D 蓄电池保险丝盒X3(6) X50D 蓄电池保险丝盒X2(7) G122(8) X50D 蓄电池保险丝盒(9) C1 蓄电池发动机舱左侧部件（2H0、LDE 或LXV）图标(1) B18 蓄电池电流传感器发动机舱左后侧部件图标(1) K17 电子制动控制模块发动机舱右前侧部件（不带ECE）图标(1) M29R 右侧前大灯高度调节执行器(2) E13R 右侧前大灯总成(3) E4P 右侧驻车/转向信号灯(4) G104发动机舱后端部件（第 1 页，共 2 页）图标(1) M75 挡风玻璃刮水器电机发动机舱后端部件（第 2 页，共 2 页）(1) B108 空气质量传感器。
电源和信号分布数据通信11-61数据链路参考(续)控制模块数据链路类型诊断程序示意图参考：数据通信示意图挂车接口控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信变速器控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信变速器档位指示灯模块局域网(LIN)DTC U1500-U15BF可变动力转向控制模块高速GMLAN故障诊断仪不与高速GMLAN装置通信车辆通信接口模块(VCIM)Ÿ高速GMLANŸ低速GMLANŸ故障诊断仪不与高速GMLAN装置通信Ÿ故障诊断仪不与低速GMLAN装置通信车辆摄像机控制模块低速GMLAN故障诊断仪不与低速GMLAN装置通信11-62数据通信电源和信号分布11.1.3维修指南11.1.3.1车身控制模块的更换2189275车身控制模块的更换引出编号部件名称预备程序1.断开蓄电池负极电缆。
参见“蓄电池负极电缆的断开和连接”2.拆下仪表板右侧下装饰板。
参见“仪表板右侧下装饰板的更换”1车身控制模块程序1.断开车身控制模块线束塞。
2.参见“控制模块参考”电源和信号分布数据通信11-63 11.1.4说明与操作11.1.4.1车身控制系统的说明与操作车身控制系统包括车身控制模块(BCM)、通信和各种输入与输出。
一些输入、输出和信息要求其他模块与车身控制模块相互作用。
车身控制模块具有离散的输入和输出端子，以控制车身功能。
车身控制模块接线至高速GMLAN串行数据总线、低速GMLAN串行数据总线和多条LIN总线，并作为两者之间的网关。
电源模式主控模块此车身控制模块(BCM)用作电源模式主控模块(PMM)功能。
点火开关是小电流开关，电源模式主导装置接收到的多个离散的点火开关信号用于确定电源模式，并将电源模式通过串行数据电路发送到需要此信息的其他模块，因此电源模式主导装置将根据需要启动继电器和其他电源模式主导装置的直接输出。
电源模式功能的完整说明，参见“电源模式的说明与操作”。

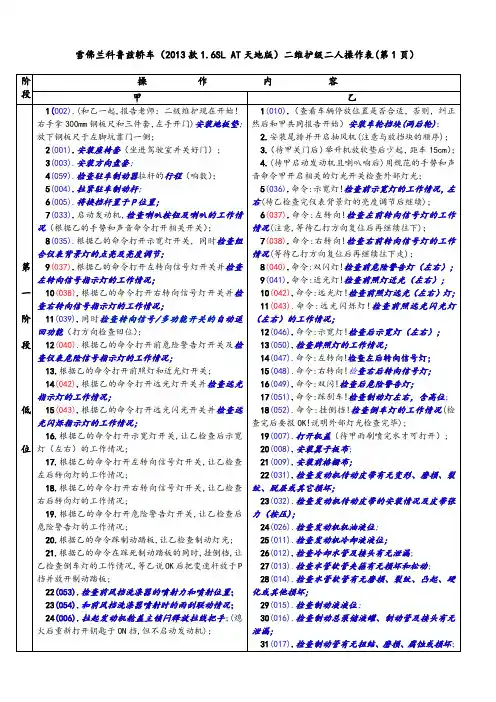

2013款雪佛兰科鲁兹维修手册序言第1章一般信息第2章车身金属构件和装饰件第3章车身修理第4章车身系统第5章制动器第6章诊断概述第7章传动系统/车桥第8章驾驶员信息和娱乐系统第9章发动机第10章 HVAC第11章电源和信号分布第12章车顶第13章安全和防护第14章座椅第15章转向系统第16章悬架系统第17章变速器本中文维修手册提供了有关2013款雪佛兰SGM7184ATB 型、SGM7166MTC型、SGM7166ATC型、SGM7166TMTC系列车型的诊断、维修程序、调整和规格等信息。
上汽通用汽车销售有限公司授权的维修站雇员了解本手册和以后出版的上汽通用汽车销售有限公司维修技术通讯，可为雪佛兰科鲁兹维修手册汽车用户提供更好的服务。
对于本手册所提及的品牌产品、零件号或专用工具，建议通过上海通用汽车获得这些产品、零件或工具。
序言——危险、警告和告诫简介（1）“危险”、“警告”、“告诫”和“注意”的定义通用汽车维修手册中的诊断和修理程序包含一般和特定的危险、警告、告诫、注意或重要注意事项。
通用汽车公司致力于提供维修信息来帮助技师诊断并修理维持车辆正常运行的所需的系统。
然而，如果不遵守推荐方案，某些程序可能会对技师造成伤害。
“危险”、“警告”、“告诫”和“注意”或“重要注意事项”是为防止出现上述危险而编制的，但并非所有危险均可以预见。
该信息位于维修手册中显眼的位置。
为防止出现以下情况而编制：●对技术人员造成严重人身伤害或死亡。
●损坏车辆。
●不必要的车辆维修。
●不必要的部件更换。
●车辆部件维修或更换不当。
●在此维修类别中出现的任何警告或告诫均引自各单独的维修类别。
“危险”的定义遇到一条“危险”时，要求您采取必要的操作或不要采取禁止的操作。
如果忽视“危险”，会导致以下后果：●对技术人员造成严重人身伤害或死亡。
●对工作区中的其他技术人员造成严重人身伤害或死亡。
“警告”的定义遇到一条“警告”时，要求您采取必要的操作或不要采取禁止的操作。
11.3.3.3 动力系统部件视图发动机顶部部件(LXT)图标(1) Q17D 喷油器4(2) Q17C 喷油器3(3) Q17B 喷油器2(4) Q17A 喷油器1发动机左侧部件图标(1) B34A 发动机冷却液温度传感器1发动机左侧部件(LXT)图标(1) Q14 废气再循环阀(2) T8 点火线圈(3) K20 发动机控制模块X2(4) K20 发动机控制模块X1(5) K20 发动机控制模块发动机左上方部件（2H0、LDE 或LXV）图标(1) B52A 加热型氧传感器1(2) B23E 排气凸轮轴位置传感器(3) G112(4) T8 点火线圈(5) B23F 进气凸轮轴位置传感器(6) K20 发动机控制模块X2(7) K20 发动机控制模块X1(8) K20 发动机控制模块(9) E41 发动机冷却液节温器加热器发动机右上方部件（2H0、LDE 或LXV）图标(1) Q6F 进气凸轮轴位置执行器电磁阀(2) B66 进气温度传感器(3) Q6E 排气凸轮轴位置执行器电磁阀发动机后上方部件（2H0、LDE 或LXV）（第 1 页，共 2 页）图标(1) B19C 真空制动助力器开关(2) B20 制动液液位开关(3) B26 曲轴位置传感器发动机后上方部件（2H0、LDE 或LXV）（第 2 页，共 2 页）图标(1) Q12 蒸发排放吹洗电磁阀(2) Q17D 喷油器4(3) Q17C 喷油器3(4) Q17B 喷油器2(5) Q17A 喷油器1(6) Q38 节气门体(7) B74 进气歧管绝对压力传感器发动机前下方部件图标(1) Q2 空调压缩机离合器发动机前下方部件(LXT)图标(1) B26 曲轴位置传感器发动机右下方部件图标(1) B1 空调制冷剂压力传感器发动机右下方部件（2H0、LDE 或LXV）图标(1) B37 发动机机油压力开关发动机后下方部件图标(1) B68 爆震传感器发动机后下方部件（2H0、LDE 或LXV）图标(1) B52B 加热型氧传感器2(2) G13 发电机X2(3) G13 发电机(4) G13 发电机X1发动机后方部件（2H0 或LDE）图标(1) B14A 变速器输出轴转速传感器(2) Q22 进气歧管调节电磁阀(3) M64 起动机电机(4) G111变速器部件（2H0、LDE 或LXV）图标(1) B16 倒车灯开关自动变速器电子部件（MH7、MH8 或MH9）图标(1) B15 变速器内部模式开关(2) B14A 变速器输出轴转速传感器(3) B14C 变速器输入轴转速传感器(4) Q8 控制电磁阀总成。
11.3.3.1 主要电气部件列表主要电气部件列表轮罩上J103 前端照明灯线束—发动机舱左前侧——J104 前端照明灯线束—发动机舱右前侧——J108 发动机喷油器线束—发动机舱内，发动机顶部——J111 发动机线束—发动机舱内，发动机顶部左侧——J112 发动机线束—发动机舱内，发动机顶部左侧——J114 发动机线束—发动机舱内，发动机顶部左侧——J116 前端照明灯线束T3U 发动机舱左前侧——J118 发动机线束—发动机舱内，发动机顶部左侧——J119 发动机线束MH9 发动机舱内，发动机顶部左侧——J120 发动机线束MH9 发动机舱内，发动机顶部左侧——J125 发动机线束—发动机舱内，发动机顶部——J126 发动机线束—发动机舱内，发动机顶部左侧——J128 发动机线束—发动机舱内，发动机顶部左侧——乘客舱内，方向J200 仪表板线束—盘后方，转向柱内——J201 仪表板线束—乘客舱内，转向柱左侧——J202 仪表板线束—乘客舱内，仪表板中央后下方——J203 仪表板线束—乘客舱内，仪表板中央后下方——J204 仪表板线束—乘客舱内，仪表板中央后下方——J205 仪表板线束—乘客舱内，仪表板中央后下方——J206 仪表板线束—乘客舱内，仪表板左下侧，转向柱下方——J207 仪表板线束U39 乘客舱内，仪表板左下侧，转向柱下方——J209 仪表板线束—乘客舱内，方向盘后方，转向柱内——J211 仪表板线束—乘客舱内，仪表板中央后下方——J212 仪表板线束—乘客舱内，仪表板中央后下方——J213 仪表板线束C68 乘客舱内，仪表板中央后下方——J214 仪表板线束—乘客舱内，仪表板中央后下方——J271 暖风、通风与空调系统线束—乘客舱内，仪表板中央后下方——J272 暖风、通风与空调系统线束—乘客舱内，仪表板中央后下方——J300 车身线束—发动机舱左后部顶端——J301 车身线束—乘客舱内，左侧A 立柱装饰件内——J302 车身线束—乘客舱内，右侧B 立柱装饰件内——J303 车身线束—乘客舱内，左侧A 立柱装饰件内——J304 车身线束—乘客舱内，左侧A 立柱装饰件内——J305 车身线束—乘客舱内，右侧B 立柱装饰件内——J306 车身线束—乘客舱内，左前车门门槛板下方——J307 车身线束—乘客舱内，中央控制台下方——J308 车身线束—乘客舱内，右前座椅外侧右下方——J311 车身线束—乘客舱内，左前车门门槛板下方——J313 车身线束ATH、KA1 或UD7乘客舱内，左前座椅下方——J314 车身线束—乘客舱内，左前车门门槛板下方——J315 车身线束—乘客舱内，右前座椅外侧右下方——J316 车身线束DWE 乘客舱内，左前车门门槛板下方——J332 车顶内衬线束—乘客舱内，前风窗玻璃顶部中央，车内后视镜后方——J333 车顶内衬线束—乘客舱内，车顶处，车顶控制台内——J334 车顶内衬线束CF5 乘客舱内，车顶处，车顶控制台内——J400 行李厢盖线束—行李厢内，行李厢盖内——J401 车身线束—行李厢内，车辆后方，靠近左侧滑柱——J402 车身线束—行李厢内，车辆后方，靠近左侧滑柱——J403 行李厢盖线束—行李厢内，行李厢盖内——J498 后物体检测线束UD7车辆后部，后保险杠蒙皮中央后方——J499 后物体检测线束UD7车辆后部，后保险杠蒙皮中央后方——驾驶员车门线乘客舱内，驾驶J501 束—员车门内侧——J701 左后车门线束—乘客舱内，左后车门内侧——J801 右后车门线束—乘客舱内，右后车门内侧——。
全新科鲁兹用户手册引言....................................................................0-1钥匙、车门和车窗........................................................1-1座椅和保护装置..........................................................2-1储物....................................................................3-1仪表和控制装置..........................................................4-1照明....................................................................5-1信息娱乐系统............................................................6-1温度控制................................................................7-1驾驶与操作..............................................................8-1车辆养护................................................................9-1技术数据...............................................................10-1引言0-1引言引言.....................................0-2引言..................................0-2使用本手册.........................0-2警告、告诫和注意................0-20-2引言引言引言本车的设计集先进技术、安全、环保和经济性于一体。
11.3.3.5 乘客舱/车顶部件视图乘客舱左侧部件（左驾车）图标(1) B63LF 侧面碰撞传感器- 左前(2) F112D 安全带卷收器预紧器- 驾驶员乘客舱左后侧部件（第 1 页，共 2 页）图标(1) F105L 左侧车顶纵梁气囊(2) B63LR 左后侧碰撞传感器(3) B5LR 左后车轮速度传感器(4) G309(5) G401乘客舱左后侧部件（第 2 页，共 2 页）图标(1) E18 后除雾器格栅X1(2) E18 后窗除雾器格栅乘客舱右前侧部件图标(1) K77 遥控门锁接收器(2) K77 遥控门锁接收器X1(3) K77 遥控门锁接收器X2(4) K77 遥控门锁接收器X3(5) K77 遥控门锁接收器X4乘客舱右侧部件图标(1) P19V 扬声器–右前高音乘客舱右侧部件（左驾车）图标(1) F112P 安全带卷收器预紧器- 乘客(2) B63RF 侧面碰撞传感器- 右前乘客舱右后侧部件（第 1 页，共 2 页）图标(1) T3 音频放大器(2) P19AA 右侧超低音扬声器(3) T3 音频放大器X1(4) T3 音频放大器X2(5) T3 音频放大器X3(6) B63RR 右后侧碰撞传感器乘客舱右后侧部件（第 2 页，共 2 页）图标(1) G400(2) E18 后窗除雾器格栅(3) E18 后除雾器格栅X2方向盘部件图标(1) S70R 方向盘右侧控制开关车顶控制台部件图标(1) S72 天窗开关(2) S88 天窗倾斜开关(3) E37B 第二排顶灯/阅读灯(4) K61 天窗控制模块车顶/车顶内衬部件图标(1) B160 挡风玻璃温度和车内湿度传感器(2) K77 遥控门锁接收器后窗台板部件(1) E8S 行李厢门控灯。
•转向信号开关的更换•控制模块参考4.3.3.18DTC B3883诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB388301:牌照灯电路对蓄电池短路DTCB388302:牌照灯电路对搭铁短路DTCB388304:牌照灯电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能牌照灯控制B388302B388304B388301—电路/系统说明始终向前照灯开关提供搭铁。
当前照灯开关置于驻车灯或近光位置时，通过牌照灯信号电路向车身控制模块(BCM)提供搭铁。
车身控制模块通过向牌照灯控制电路提供蓄电池电压做出反应。
这使左侧和右侧牌照灯通电。
运行故障诊断码的条件B388301•将点火开关置于OFF位置。
•前照灯开关置于OFF或AUTOMATIC LIGHT位置。
B388302或B388304前照灯开关置于驻车灯或近光位置设置故障诊断码的条件B388301车身控制模块检测到控制电路对电压短路。
B388302车身控制模块检测到控制电路对搭铁短路。
B388304车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作牌照灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考控制模块参考电路/系统检验将点火开关置于ON位置，执行牌照灯测试。
牌照灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开E7牌照灯的线束连接器。
2.测试E7牌照灯搭铁电路线束连接器端子1和搭铁之间的电阻是否小于5欧。
-如果大于规定值，测试搭铁电路是否开路/电阻过大。
3.在E7牌照灯控制电路线束连接器端子2和搭铁之间连接一个测试灯。
4.使用故障诊断仪，指令牌照灯测试。
在指令状态之间切换时，测试灯应点亮和熄灭。
-如果测试灯始终点亮，测试控制电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，则测试控制电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试都正常，则测试或更换E7牌照灯。
维修指南执行“诊断修理效果检验”。
•后牌照灯的更换•控制模块参考4.3.3.19DTC B3884诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB388401:中央高位制动灯电路对蓄电池短路DTCB388402:中央高位制动灯电路对搭铁短路DTCB388404:中央高位制动灯电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能中央高位制动灯控制B388402B388404B388401—电路/系统说明制动踏板位置传感器用于感测驾驶员操作制动踏板的动作。
制动踏板位置传感器向车身控制模块(BCM)提供一个模拟电压信号。
车身控制模块将向左、右和中央制动灯控制电路提供蓄电池电压。
运行故障诊断码的条件B388401制动器未踩下。
B388402或B388404制动器踩下。
设置故障诊断码的条件B388401车身控制模块检测到控制电路对电压短路。
B388402车身控制模块检测到控制电路对搭铁短路。
B388404车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作中央高位制动灯不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外灯示意图电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考控制模块参考电路/系统检验将点火开关置于ON位置，执行中央制动灯测试。
中央制动灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开E6中央高位制动灯的线束连接器。
2.测试E6中央高位制动灯搭铁电路线束连接器端子B和搭铁之间的电阻是否小于5欧。
-如果大于规定值，测试搭铁电路是否开路/电阻过大。
3.在E6中央高位制动灯控制电路线束连接器端子A和搭铁之间连接一个测试灯。
4.使用故障诊断仪，指令中央制动灯测试。
在指令状态之间切换时，测试灯应点亮和熄灭。
-如果测试灯始终点亮，测试控制电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，则测试控制电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试都正常，则更换E6中央高位制动灯。
维修指南执行“诊断修理效果检验”。
•高位制动灯的更换•控制模块参考4.3.3.20DTC B3948或B3949诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB394801:左前转向信号电路对蓄电池短路DTCB394802:左前转向信号电路对搭铁短路DTCB394804:左前转向信号电路开路DTCB394901:右前转向信号电路对蓄电池短路DTCB394902:右前转向信号电路对搭铁短路DTCB394904:右前转向信号电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能左前转向信号B394802B394804B394801—右前转向信号B394902B394904B394901—电路/系统说明始终向转向信号/多功能开关提供搭铁。
当转向信号/多功能开关置于“TURN RIGHT（右转）”或“TURN LEFT（左转）”位置时，通过右转或左转信号开关信号电路向车身控制模块(BCM)提供搭铁。
随后，车身控制模块通过相应的电源电压电路向前转向/侧转向和后转向信号灯提供电压。
运行故障诊断码的条件B394801和B394901相应的转向信号未启动。
B394802、B394804、B394902和B394904相应的转向信号启动。
设置故障诊断码的条件B394801和B394901车身控制模块检测到控制电路对电压短路。
B394802和B394902车身控制模块检测到控制电路对搭铁短路。
B394804和B394904车身控制模块检测到控制电路开路。
设置故障诊断码时采取的操作相应的转向信号不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考参见“控制模块参考”，以获取故障诊断仪信息电路/系统检验将点火开关置于ON位置，指令左前转向信号灯测试。
左前转向信号灯和转向信号复示灯应点亮/熄灭将点火开关置于ON位置，指令右前转向信号灯测试。
右前转向信号灯和转向信号复示灯应点亮/熄灭电路/系统测试1.将点火开关置于OFF位置，断开相应转向信号灯的线束连接器。
2.测试下列相应的转向信号灯搭铁电路线束连接器和搭铁之间的电阻是否小于5欧。
•E4LF左前转向信号灯搭铁电路线束连接器端子2•E4Y左侧转向信号复示灯搭铁电路线束连接器端子2•E4RF右前转向信号灯搭铁电路线束连接器端子2•E4Z右侧转向信号复示灯搭铁电路线束连接器端子2-如果大于规定值，测试搭铁电路是否开路/电阻过大。
3.在下列相应的转向信号灯控制电路线束连接器和搭铁之间连接一个测试灯。
•E4LF左前转向信号灯电路线束连接器端子1•E4Y左侧转向信号复示灯电路线束连接器端子1•E4RF右前转向信号灯电路线束连接器端子1•E4Z右侧转向信号复示灯电路线束连接器端子14.使用故障诊断仪，指令相应转向信号灯点亮和熄灭以进行测试。
在指令状态之间切换时，测试灯应点亮和熄灭。
-如果测试灯始终点亮，测试信号电路是否对电压短路。
如果电路测试正常，则更换K9车身控制模块。
-如果测试灯始终熄灭，测试信号电路是否对搭铁短路或开路/电阻过大。
如果电路测试正常，则更换K9车身控制模块。
5.如果所有电路测试都正常，则更换相应的转向信号灯。
维修指南完成诊断程序后，执行“诊断修理效果检验”。
•前照灯的更换•前侧转向信号灯的更换•参见“控制模块参考”，以便对车身控制模块进行更换、设置和编程4.3.3.21DTC B3950或B3951诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB395001:左后转向信号电路对蓄电池短路DTCB395002:左后转向信号电路对搭铁短路DTCB395004:左后转向信号电路开路DTCB395101:右后转向信号电路对蓄电池短路DTCB395102:右后转向信号电路对搭铁短路DTCB395104:右后转向信号电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能左后转向信号B395002B395004B395001—右后转向信号B395102B395104B395101—电路/系统说明始终向转向信号/多功能开关提供搭铁。
当转向信号/多功能开关置于“TURN RIGHT（右转）”或“TURN LEFT（左转）”位置时，通过右转或左转信号开关信号电路向车身控制模块(BCM)和挂车照明转换器提供搭铁。
随后，车身控制模块和挂车照明转换器通过相应的电源电压电路向后转向信号灯提供电压。
运行故障诊断码的条件B395001和B395101相应的转向信号未启动。
B395002、B395004、B395102或B395104相应的转向信号启动。
设置故障诊断码的条件B395001或B395101控制模块检测到控制电路对电压短路。
B395002或B395102控制模块检测到控制电路对搭铁短路。
B395004或B395104控制模块检测到控制电路开路。
设置故障诊断码时采取的操作相应的转向信号不工作。
清除故障诊断码的条件设置该故障诊断码的条件不再存在。
参考信息示意图参考车外灯示意图连接器端视图参考部件连接器端视图说明与操作车外照明系统的说明与操作电气信息参考•电路测试•连接器的修理•测试间歇性故障和接触不良•线路修理故障诊断仪参考控制模块参考电路/系统检验将点火开关置于ON位置，指令相应的后转向信号灯测试。
相应的后转向信号灯应点亮/熄灭。
电路/系统测试1.将点火开关置于OFF位置，断开下列尾灯上相应的线束连接器：•X910车身线束&左侧尾灯线束•X911车身线束&右侧尾灯线束2.测试下列相应的转向信号灯搭铁电路线束连接器和搭铁之间的电阻是否小于5欧。
