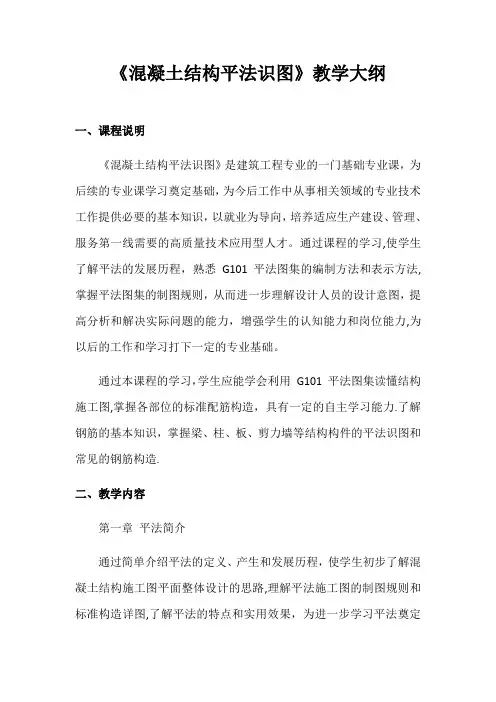

《混凝土结构平法识图》教学大纲一、课程说明《混凝土结构平法识图》是建筑工程专业的一门基础专业课，为后续的专业课学习奠定基础，为今后工作中从事相关领域的专业技术工作提供必要的基本知识，以就业为导向，培养适应生产建设、管理、服务第一线需要的高质量技术应用型人才。
通过课程的学习,使学生了解平法的发展历程，熟悉G101 平法图集的编制方法和表示方法,掌握平法图集的制图规则，从而进一步理解设计人员的设计意图，提高分析和解决实际问题的能力，增强学生的认知能力和岗位能力,为以后的工作和学习打下一定的专业基础。
通过本课程的学习，学生应能学会利用G101 平法图集读懂结构施工图,掌握各部位的标准配筋构造，具有一定的自主学习能力.了解钢筋的基本知识，掌握梁、柱、板、剪力墙等结构构件的平法识图和常见的钢筋构造.二、教学内容第一章平法简介通过简单介绍平法的定义、产生和发展历程，使学生初步了解混凝土结构施工图平面整体设计的思路,理解平法施工图的制图规则和标准构造详图,了解平法的特点和实用效果，为进一步学习平法奠定基础。
第二章平法总则和通用构造平法的设计总则和通用构造适用于柱、剪力墙、梁、楼板和平板楼梯等构件.通过学习，要求学生掌握平法施工图的通用总则，熟悉平法定义、依据、适用范围及注意事项，并且能够灵活选用通用标准构造。
第三章柱平法施工图识读通过本章学习，学生能够了解钢筋混凝土框架结构中的柱的分类，掌握并理解柱配筋构造及相应的平法制图规则.关于柱配筋，重点学习纵筋的连接方式和构造，掌握柱箍筋设置和加密区范围设定，以及熟悉柱顶纵向钢筋的构造及柱根钢筋的锚固等，从而具备正确识读混凝土结构平法柱施工图的基本能力。
