六类4对双绞线(屏蔽非屏蔽)

1.概述本系统为建筑物内监控区域监控系统线缆的敷设工作，根据建筑布局，各楼宇所有信息点都汇聚到对应的弱电机房，方案满足对线缆长度的要求，数据、语音信息点分别采用6类4对双绞线和超五类4对双绞线进行敷设，再根据数据、语音信息点分类分别跳线跳至交换机。

布线系统的信息出口采用国际标准的 RJ45 插座，以统一的线路规格和设备接口，使任意信息点都能插接不同类型的终端设备。

连接水平布线的配线架，全部采用模块式配线架。

数据主干千兆跳线连接交换机，水平数据传输的带宽为 100Mbps。

水平数据线缆为六类带十字线芯设计。

水平语音线缆为超五类设计。

2.系统功能本项目综合布线系统应满足如下特点：开放性：在结构上真正实现开放，可满足将来各种联网及通信要求。

先进性：采用先进成熟的产品，满足各种应用需要。

经济性：以较高的性能价格比构建系统，使资金的产出投入比达到最佳。

能以较低的成本、较少的人员投入来维持系统运转，达到高效能与高效益。

可靠性：布线系统的可靠性是一个十分重要的指标，本系统在方案设计过程中采取有效的措施来保证系统的可靠性。

灵活性及可扩展性：具有良好的扩展性，可根据管理要求，方便扩展信息点的覆盖范围，提供技术升级、设备更新的灵活性。

模块化：布线系统所有的接插件都是模块化的标准件，各模块之间具有相对独立性并能按标准格式连接，方便维护人员管理和使用。

本系统设计要符合国际、国家规定的有关标准，遵行国家现行的工程设计、通信设计的有关规定，做到安全适用，确保质量。

布线方案应能支持现有的和未来二十年的通信及计算机网络，能适应话音、数据和其他连接的需要。

每个信道可联结各种终端设备(如计算机、电话、图形和图像设备等)支持各种网络协议，通过简单跳线，可以灵活组网。

要充分体现综合布线系统的兼容性、开放性、灵活性、可靠性、先进性、扩展性、经济性等。

系统采用星形组网结构、机房集中管理网络采用六类交换到桌面，千兆跳线主干。

楼层配线间子系统采用 24 口模块化集成式六类配线架端接管理水平数据信息点，配线架要求可从正面和背后进行端接。

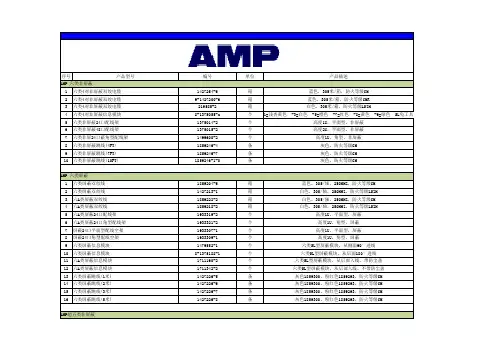

序号产品型号编号单位产品描述AMP 六类非屏蔽1六类4对非屏蔽双绞电缆1427254-6箱蓝色，305米/箱，防火等级CM2六类4对非屏蔽双绞电缆9-1427200-6箱蓝色，305米/箱，防火等级CMR3六类4对非屏蔽双绞电缆219585-2箱白色，305米/箱，防火等级LSZH4六类4对非屏蔽信息模块8-1375055-x个1=浅杏黄色 -3=白色 -5=橙色 -7=红色 -8=黄色 -9=绿色 SL免工具5六类非屏蔽24口配线架1375014-2个高度1U，平面型，非屏蔽6六类非屏蔽48口配线架1375015-2个高度2U，平面型，非屏蔽7六类非屏24口蔽角型配线架1499600-2个高度1U，角型，非屏蔽8六类非屏蔽跳线(4FT)1859246-4条灰色，防火等级CM9六类非屏蔽跳线(7FT)1859246-7条灰色，防火等级CM10六类非屏蔽跳线(10FT)1859246-1-0条灰色，防火等级CMAMP 六类屏蔽1六类屏蔽双绞线1859204-6箱蓝色，305/轴，250MHZ，防火等级CM2六类屏蔽双绞线1427213-1箱白色，305/轴，250MHZ，防火等级LSZH3六A类屏蔽双绞线1859222-2箱白色，305/轴，250MHZ，防火等级CM4六A类屏蔽双绞线1859218-2箱白色，305/轴，250MHZ，防火等级LSZH5六A类屏蔽24口配线架1933319-2个高度1U，平面型，屏蔽6六A类屏蔽24口角型配线架1933321-2个高度1U，角型，屏蔽7屏蔽24口平面型配线空架1933307-1个高度1U，平面型，屏蔽8屏蔽24口角型配线空架1933309-1个高度1U，角型，屏蔽9六类屏蔽信息模块1479552-1个六类SL型屏蔽模块，从侧面90°进线10六类屏蔽信息模块8-1375188-1个六类SL型屏蔽模块，从后面180°进线11六A类屏蔽信息模块1711160-2个六类SL型屏蔽模块，从后部入线，带防尘盖12六A类屏蔽信息模块1711342-2个六类SL型屏蔽模块，从后部入线，不带防尘盖13六类屏蔽跳线(1米)1427226-5条灰色1859300，粉红色1859293，防火等级CM14六类屏蔽跳线(2米)1427226-6条灰色1859300，粉红色1859293，防火等级CM15六类屏蔽跳线(3米)1427226-7条灰色1859300，粉红色1859293，防火等级CM16六类屏蔽跳线(5米)1427226-8条灰色1859300，粉红色1859293，防火等级CMAMP超五类非屏蔽。

六类非屏蔽网线模块安装准备工序在面板或配线架已经就绪、双绞线已经理线完毕后，方可进行模块端接。

在端接前，应准备好工具、模块及模块配套的压线盖。

制作标尺使用多余、废弃的双绞线制作两个标准长度的标尺：总长标尺（300mm）和护套标尺（250mm）。

制造方法：用钢皮尺测量双绞线的长度，用剪刀剪出指定长度。

整理即将端接的双绞线如果是面板端的双绞线，将盘绕在底盒内的双绞线展开，清除底盒内和双绞线上的杂物。

如果是配线架端的双绞线，将穿入模块孔的双绞线从孔中抽出，从配线架上方预留给跳线管理器的空间中穿到配线机柜的正面来。

端接工序端接点上的双绞线长度至少应有500mm以上（其前端的200mm在端接前剪去，因为顶端的双绞线中的绞距有可能会松散）。

1. 剪出端接长度自面板平面（或配线架平面）开始，使用总长标尺与所端接的双绞线比对后，用剪刀贴总长标尺外边沿剪断所端接的双绞线。

2. 重新制作线缆编号双绞线在剪短时，往往将线头附近的线号一起剪去，为此需重新制作线号。

由于端接在距线头处50mm以内，因此线号应放在距线头处100mm以外，通常应保留两处。

由于这是正式保留的线号，因此根据标准，它应该使用能够保存10年以上的标签材料制作。

当然，有些工程中使用号码管或干脆使用油性记号笔，也未尝不可。

3. 剪去护套内的撕裂带在水平双绞线的护套内，有一根撕裂带。

在用剪刀在护套边沿上垂直剪一个缺口后，可以使用撕裂带斯开护套。

由于撕裂带为锦纶丝所制，十分柔软，因此宜用剪刀剪去。

4. 剪出护套长度自面板平面（或配线架平面）开始，使用护套标尺与所端接的双绞线比对后，用剥线根据贴总长标尺外边插入所端接的双绞线后环绕一圈，切断护套层，然后拔下被切下的护套。

该位置就是双绞线与模块的交界处。

如果1个配线架中所有的双绞线在端接后全部等长，那么就可以做出很漂亮的配线架背面造型。

5. 剪去十字骨架（六类非屏蔽双绞线使用）端接六类带十字骨架的非屏蔽双绞线之前，应贴着护套剪去四对双绞线芯线中间的十字骨架。

无卤护套，阻燃箔屏蔽PE泡沫塑料绝缘线皮铜芯线规AWG 22双绞线4个屏蔽线对加蔽线S1200 模块部件图S1200 模块特点●　方便快捷的安装应用说明FutureCom万兆系统最高可以应用到1000MHz的系统（从屏蔽编织网600-1500MHz），其传输性能超越了当前7类规范所描述的要求阻燃无卤护套双绞线屏蔽铝箔（PiMF）4对成对屏蔽PE绝缘泡沫护套铜导体23AWG-AWG22S250 模块部件图康宁六类非屏蔽铜缆布线解决方案具有优越的整体性能。

康宁六类非屏蔽铜缆布线解决方案可应用于：非屏蔽大对数线缆特点● 符合YD/T1019-2001及TIA/EIA 568B 标准● 支持最高16MHz 的带宽● 卓越的电气性能● 全色系双绞线排列方式●低传输延迟● 低误码率●较高抗电磁干扰订购信息名称三类25对,CM 三类25对,LSZH 三类50对,CM 三类50对,LSZH 三类100对,CM 三类100对,LSZH 五类25对,CM 五类25对,LSZH护套材质CM LSZH CM LSZH CM LSZH CM LSZH线对数252550501001002525包装长度305m 305m 305m 305m 305m 305m 305m 305m订购号CCXUPE-A0025-C001-C0CCXULE-A0025-C001-X1CCXUPE-A0050-C001-C0CCXULE-A0050-C001-X1CCXUPE-A0100-C001-C0CCXULE-A0100-C001-X1CCXUPE-A1025-C001-C0CCXULE-A1025-C001-X1110语音配线架RJ45 配线架特点● 用于端接大对数语音，数据线缆● 材质坚固，外形美观，便于安装●符合19英寸机架安装标准，1U 高度● 带有固定支架，可直接安装在机柜上●专用理线架固定线缆，保护线缆在安装使用中的安全订购信息产品组件110语音配线架 1个理线架1个连接块（4对） 20个连接块（5对）4个订购号CAXCSV-1003-C001-C0订购信息产品组件FutureCam 三类ISDN 语音配线架，装有25个RJ45语音模块，1U 。

超五类的网线最高频率带宽为100MHZ,而六类的网线最高频率带宽为250MHZ,屏蔽与非屏蔽区别:屏蔽分单屏蔽与双屏蔽,单屏蔽就是用铝泊包围8芯线再家外表皮,双屏蔽就是单屏蔽加铝泊再加层铝编织网,就是双层屏蔽了,他们用铝泊和编织网的作用就是防止外界电磁干扰,屏蔽网络线主要是在一些特殊场合,比如:医院放射室.电视台,或有电信射频基站地方.双绞线（TP：Twisted Pairwire）是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

安防监控中双绞线视频传输设备正是利用这一特性来抗干扰的。

双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1cm至14cm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7cm以上。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

双绞线的分类目前，双绞线可分为非屏蔽双绞线（UTP：Unshilded Twisted Pair）和屏蔽双绞线（STP：Shielded Twisted Pair）。

1、非屏蔽双绞线非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

国际电气工业协会为双绞线电缆定义了五种不同的质量级。

计算机网络中常使用的是第三类和第五类以及超五类以及目前的六类非屏蔽双绞线电缆。

第三类双绞线适用于大部分计算机局域网络，而第五、六类双绞线利用增加缠绕密度、高质量绝像材料，极大地改善了传输介质的性质。

在我们安防监控系统中传输视频使用的可以是二类、三类、四类、五类、超无类、六类等。

2、屏蔽双绞线根据屏蔽方式的不同，屏蔽双绞线又分为两类，即STP（Shielded Twicted-Pair）和FTP（Foil Twiste d-Pair）。

双绞线的分类和特点来源：特种电缆 计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps 的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

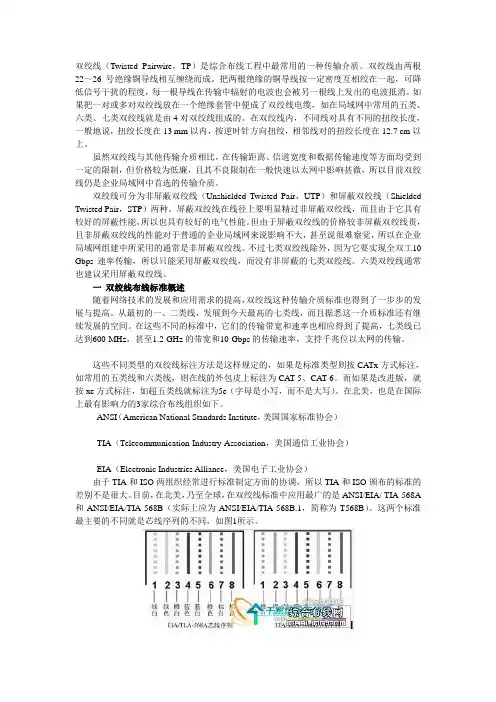

双绞线（Twisted Pairwire，TP）是综合布线工程中最常用的一种传输介质。

双绞线由两根22～26号绝缘铜导线相互缠绕而成。

把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4对双绞线组成的。

在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13 mm以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7 cm以上。

虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。

双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种。

屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。

但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。

不过七类双绞线除外，因为它要实现全双工10 Gbps速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。

六类双绞线通常也建议采用屏蔽双绞线。

一双绞线布线标准概述随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。

从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。

在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到600 MHz，甚至1.2 GHz的带宽和10 Gbps的传输速率，支持千兆位以太网的传输。

这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CA Tx方式标注，如常用的五类线和六类线，则在线的外包皮上标注为CAT 5、CAT 6。

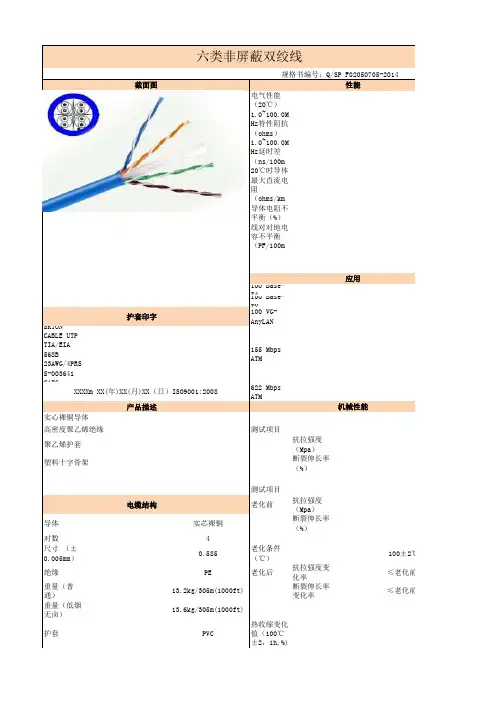

六类网线六类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性：1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米订货编码：产品编码产品名称说明NOR1081004F六类4对屏蔽双绞线F/UTPNOR1081004FF 六类4对屏蔽双绞线S/FTPNOR1081004F2 六类4对屏蔽双绞线SF/UTP六类非屏蔽双绞线产品特性1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯（HDPE）11.外护套材料可选用不同阻燃等级材料12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1081004 六类4对非屏蔽电缆阻燃PVCNOR1081004L 六类4对非屏蔽电缆低烟无卤。

非屏蔽双绞线和屏蔽双绞线有什么区别
根据有无屏蔽层，双绞线分为非屏蔽双绞线（Unshielded Twisted Pair，缩写UTP）与屏蔽双绞线。

那么非屏蔽双绞线和屏蔽双绞线有什么区别呢？下面就跟长江电缆小编一起了解下吧。

1.结构不同
屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属层蔽层。

屏蔽层可减少辐射，防止信息被偷听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

2、作用、使用场景不同
屏蔽网线主要用于一些强干扰、电磁辐射严重、对传输质量要求较高的场合，这是因为屏蔽网线可以减少辐射、防止信息被窃听，起到屏蔽作用，而非屏蔽网线无法屏蔽干扰，所以常用于家庭中。

3、网线标识不同
在网线的塑料外皮上，大都会印上网线的类型、品牌、线规等信息，其中就会将网线是屏蔽还是非屏蔽网线印在上面，屏蔽网线的标识为STP，如果是非屏蔽网线，那么它的标识就是UTP。

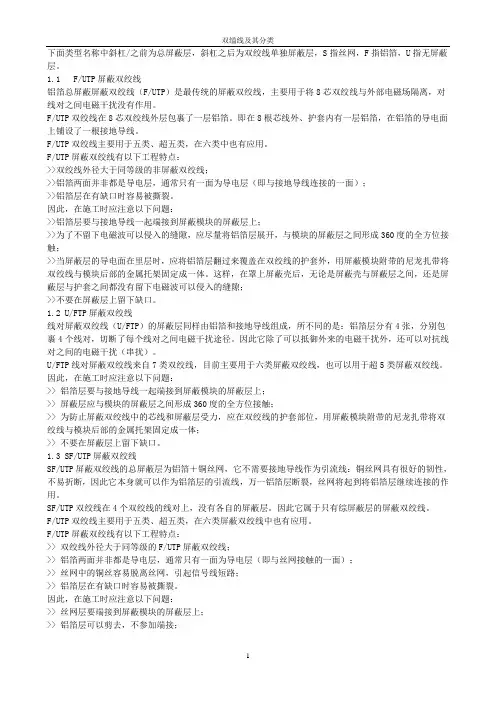

下面类型名称中斜杠/之前为总屏蔽层，斜杠之后为双绞线单独屏蔽层，S指丝网，F指铝箔，U指无屏蔽层。

1.1 F/UTP屏蔽双绞线铝箔总屏蔽屏蔽双绞线（F/UTP）是最传统的屏蔽双绞线，主要用于将8芯双绞线与外部电磁场隔离，对线对之间电磁干扰没有作用。

F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。

即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺设了一根接地导线。

F/UTP双绞线主要用于五类、超五类，在六类中也有应用。

F/UTP屏蔽双绞线有以下工程特点：>>双绞线外径大于同等级的非屏蔽双绞线；>>铝箔两面并非都是导电层，通常只有一面为导电层（即与接地导线连接的一面）；>>铝箔层在有缺口时容易被撕裂。

因此，在施工时应注意以下问题：>>铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；>>为了不留下电磁波可以侵入的缝隙，应尽量将铝箔层展开，与模块的屏蔽层之间形成360度的全方位接触；>>当屏蔽层的导电面在里层时，应将铝箔层翻过来覆盖在双绞线的护套外，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体。

这样，在罩上屏蔽壳后，无论是屏蔽壳与屏蔽层之间，还是屏蔽层与护套之间都没有留下电磁波可以侵入的缝隙；>>不要在屏蔽层上留下缺口。

1.2 U/FTP屏蔽双绞线线对屏蔽双绞线（U/FTP）的屏蔽层同样由铝箔和接地导线组成，所不同的是：铝箔层分有4张，分别包裹4个线对，切断了每个线对之间电磁干扰途径。

因此它除了可以抵御外来的电磁干扰外，还可以对抗线对之间的电磁干扰（串扰）。

U/FTP线对屏蔽双绞线来自7类双绞线，目前主要用于六类屏蔽双绞线，也可以用于超5类屏蔽双绞线。

因此，在施工时应注意以下问题：>> 铝箔层要与接地导线一起端接到屏蔽模块的屏蔽层上；>> 屏蔽层应与模块的屏蔽层之间形成360度的全方位接触；>> 为防止屏蔽双绞线中的芯线和屏蔽层受力，应在双绞线的护套部位，用屏蔽模块附带的尼龙扎带将双绞线与模块后部的金属托架固定成一体；>> 不要在屏蔽层上留下缺口。

计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP 外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP 的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

网络基础双绞线的分类按照屏蔽层的有无分类，双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)，详细介绍如下：1．屏蔽双绞线（STP）屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。

所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

屏蔽双绞线电缆中的缠绕电线对被一种金属如箔制成的屏蔽层所包围，而且每个线对中的电线也是相互绝缘的。

一些STP使用网状金属屏蔽层。

这层屏蔽层如同一根天线，将噪声转变成直流电（假设电缆被正确接地），该直流电在屏蔽层所包围的双绞线中形成一个大小相等，方向相反的直流电（假设电缆被正确接地）。

屏蔽层上的噪声与双绞线上的噪声反相，从而使得两者相抵消。

影响STP屏蔽作用的因素包括：环境噪声的级别和类型，屏蔽层的厚度和所使用的材料，接地方法以及屏蔽的对称性和一致性，如图4-2所示为屏蔽双绞线结构示意图。

图4-2 屏蔽双绞线结构2．非屏蔽双绞线（UTP）非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

非屏蔽双绞线电缆最早在1881年被用于贝尔发明的电话系统中。

1900年美国的电话线网络亦主要由UTP所组成，由电话公司所拥有。

非屏蔽双绞线（UTP）电缆包括一对或多对由塑料封套包裹的绝缘电线对，由于没有额外的屏蔽层。

因此，UTP比STP更便宜，但抗干扰能力也相对较低，其结构如图4-3所示。

IEEE将UTP电缆命名为10BaseT，其中10代表最大数据传输速度为10Mbps，Base代表采用基带传输方法传输信，T代表Twinst Pair。

屏蔽双绞线与非屏蔽双绞线的比较一、屏蔽双绞线：Shielded Twisted Pair Cable（STP）1、屏蔽双绞线外观：如下图屏蔽双绞线，如上图，主要体现在用了一层或两层的屏蔽层，对铜芯进行了包裹，用来对信号的衰减屏蔽，用以提供通信质量。

2、屏蔽双绞线的分类：根据对线缆的信号衰减屏蔽的方式不同，屏蔽双绞线一共有两类，STP和FTP，其中：•STP：Shielded Twisted-Pair每对铜芯都有一个锡箔的屏蔽层包裹着，用来防止信号的衰减，有的质量非常好的屏蔽双绞线，是每根铜芯都有一个锡箔屏蔽层。

•FTP：Foil Twisted-PairFTP是整根线用一个锡箔屏蔽层包裹起来3、屏蔽双绞线的优点：屏蔽双绞线可以屏蔽有干扰的信号，比如可以屏蔽掉外界的噪音对信号传递的干扰。

4、屏蔽双绞线的缺点：价格较贵，一般是非屏蔽双绞线的３倍或以上；非屏蔽双绞线安装复杂，屏蔽双绞线必须要让线缆两端的屏蔽层接地，否则本身的屏蔽层也会对信号造成干扰，得不偿失。

二、非屏蔽双绞线：Unshielded Twisted Pair Cable（UTP）非屏蔽双绞线中，每根铜芯都有一根绝缘皮包裹着，但非屏蔽双绞线中没有屏蔽层。

所以非屏蔽双绞线在传递数据的过程中，受到的干扰会更大，传输质量会差一点。

如下图，就是屏蔽双绞线的外观。

双绞线的分类目前，双绞线可分为非屏蔽双绞线（UTP：Unshilded Twisted Pair）和屏蔽双绞线（STP：Shielded Twisted Pair）。

1、屏蔽双绞线根据屏蔽方式的不同，屏蔽双绞线又分为两类，即STP（Shielded Twicted-Pair）和FTP（Foil Twisted-Pair）。

STP是指每条线都有各自屏蔽层的屏蔽双绞线，而FTP则是采用整体屏蔽的屏蔽双绞线需要注意的是，屏蔽只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。

所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

4芯双绞屏蔽线的标准
4芯双绞屏蔽线的标准如下：
1.导体：由4根线芯组成，每根线芯的横截面积一般为0.5～10mm²，
根据不同的使用场合和需求，可以选择不同规格的线芯。

2.绝缘层：绝缘层材料一般为聚氯乙烯（PVC）或聚乙烯（PE），绝缘
层厚度一般为0.6～1.2mm，根据不同的使用环境和要求，可以选择不同厚度的绝缘层。

3.屏蔽层：屏蔽层一般采用金属编织网或金属箔片，其材料可以是铜、
铝等，屏蔽层的编织密度和厚度根据不同的使用环境和要求而定。

4.外护套：外护套材料一般为聚氯乙烯（PVC）或聚乙烯（PE），外护
套的颜色一般为黑色或灰色，外护套的作用是保护电线电缆不受机械损伤和防潮防腐等。

5.标识：电线电缆的标识包括型号、规格、厂家名称、生产日期等，标
识的字迹应清晰、不易脱落。

以上是4芯双绞屏蔽线的标准，具体规格和要求可以参考国家相关标准或行业规范。

计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。

除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP 外，一般情况下我们都采用UTP。

现在使用的UTP可分为3类、4类、五类和超五类四种。

其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

根据目前网络布线的实际需要，本文主要介绍五类UTP 的正确识别和选择方法。

1.传输速度双绞线质量的优劣是决定局域网带宽的关键因素之一。

某些厂商在五类UTP电缆中所包裹的是3类或4类UTP中所使用的线对，这种制假方法对一般用户来说很难辨别。

这种所谓的“五类UTP”无法达到100Mbps的数据传输率，最大为10Mbps或16Mbps。

一个简单的鉴别办法是用一条双绞线连接两台100Mbps的设备(网卡到网卡或网卡到HUB)，通信时用Windows 95/98自带的monitor检测工具对其数据传输率进行监测。

方法为:①选择“开始→程序→附件→系统工具→系统监视器”，将出现“系统监视器”窗口。

如果在“系统工具”中没有“系统监视器”工具时，可通过“我的电脑→添加/删除程序→Windows安装程序→系统工具→系统监视器”建立。

②在“系统监视器”窗口中设置监视对象。

选择“编辑”菜单中的“添加项目”选项，在出现的对话框的“类别”列表中选择“Microsoft网络服务器”或“Microsoft网络客户”(注意:在保证网络连接正常的情况下)，在下一个对话框中选择“写入的字节数/秒”或“读取的字节数/秒”。

公司简介亚太线缆（AsiaPacificCabl e）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好亚太线缆—六类网络解决方案当今社会互联网发展迅速，随着带宽需求的提升，网络的保密性、安全性的要求就越来越迫切。

亚太屏蔽综合布线产品，在超五类、六类、超六类、七类万兆系统的类型中。

特别是在线缆中，几乎囊括了所有类型的线缆。

●六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现100m的传输距离。

因此亚太六类布线系统被广泛应用子服务器机房的布线，以及保留升级至千兆以太网能力的水平布线。

根据国际布线标准ISO 11801。

作为一种长期的基本投资，综合布线应当充分考虑网络的潜在需求和布线系统的发展，因此，在资金允许的条件下，建议选择六类产品构建布线系统。

●亚太屏蔽系统为了达到理想的屏蔽效果，亚太线缆采用的7类屏蔽万兆双绞线为S/FTP双绞线，即每个线对都有铝箔屏蔽层，而在护套内又裹了一层铜丝网，利用铜、铝两种材料、丝网、金属箔两种结构组合形成了极强的抗电磁干扰效果，使线对之间的电磁干扰（NEXT等）和线对间电磁干扰（ANEXT）都得到了有效的抑制。

(1) 屏蔽的目的：屏蔽系统是为了保证在有电磁干扰环境下系统的传输性能，这里的抗干扰性应包括两个方面，即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。

理论上讲，在线缆和连接件外表包上一层金属材料屏蔽层，可以有效地滤除不必要的电磁波(这也是目前绝大多数屏蔽系统采用的方法)，然而，这种方法的有效程度到底如何呢？(2) 怎么才能发挥屏蔽. 对于屏蔽系统而言，单单有了一层金属屏蔽层是不够的，更重要的是必须将屏蔽层完全良好地接地，这样才能把干扰电流有效地导入大地。

但是，实际施工时，屏蔽系统存在一些不可忽视的困难：由于屏蔽系统对接地的苛刻要求，极容易造成接地不良，比如接地电阻过大、接地电位不均衡等，这样在传输系统的某两点间便会产生电位差，进而产生金属屏蔽层上的电流，造成屏蔽层不连续，破坏其完整性。

这时，屏蔽层本身已经成为一个最大的干扰源，因而导致其性能反而远不如非屏蔽系统。

屏蔽线在高频传输时，需要两端接地，这样更有可能在屏蔽层上产生电位差。

由此可见，屏蔽系统本身的要求，恰恰构成保证其性能的最大障碍•一个完整的屏蔽系统要求处处屏蔽，一旦有任何一点的屏蔽不能满足要求，都势必会影响到系统的整体传输性能。

可是，目前市场上还很少有网络集线器或计算机本身拥有屏蔽支持，所以很难实现整个传输链路的屏蔽。

(3) 屏蔽与非屏蔽，到底该用哪个？1•目前屏蔽式8芯插头尚没有标准，不同厂家之间的插头/插座之间的兼容问题、屏蔽的有效程度及插头的接触面能否长期保持稳定等方面都没有定论。

2;屏蔽系统倘若安装不当，达不到整体的屏蔽完整性，其性能将比非屏蔽更差。

3.目前没有现场测试屏蔽有效程度的方法。

我认为，UTP (非屏蔽双绞线)是目前较为成熟、可靠的综合布线技术，在通常情况下完全可以满足在干扰环境下的使用需求。

如果干扰较大，可采用金属桥架和管道做屏蔽层的布线方法，就可以满足屏蔽的要求。

如果使用环境存在极为严重的干扰，建议直接使用光缆，以满足严酷的EMC要求。
