六类非屏蔽网线

电气性能（20℃）1.0~100.0M Hz特性阻抗（ohms）1.0~100.0M Hz延时差（ns/100m 20℃时导体最大直流电阻
（ohms/km 导体电阻不平衡（%）线对对地电容不平衡（PF/100m
100 Base-T4100 Base-TX
护套印字
100 VG-AnyLAN
SKTON
CABLE UTP TIA/EIA 568B
23AWG/4PRS S-003641CAT6
155 Mbps ATM
622 Mbps ATM
产品描述
测试项目
抗拉强度（Mpa）断裂伸长率（%）
测试项目
电缆结构
老化前
抗拉强度（Mpa）导体断裂伸长率（%）
对数
尺寸 （±0.005mm）老化条件（℃）绝缘老化后
抗拉强度变化率
重量（普通）
断裂伸长率变化率
重量（低烟无卤）护套
热收缩变化值（100℃±2，1h,%)40.585100±2℃×13.2kg/305m(1000ft)≤老化前的
13.6kg/305m(1000ft)
PVC
PE
≤老化前的机械性能
实心裸铜导体高密度聚乙烯绝缘聚乙烯护套塑料十字骨架
实芯裸铜
XXXXm XX(年)XX(月)XX（日）ISO9001:2008
六类非屏蔽双绞线
规格书编号：Q/SP F02050705-2014
截面图
性能
应用
05-2014。

超五类网线（非屏蔽双绞线）和六类网线的区别
1、传输带宽：超五类100MHz，六类网线250MHz
2、六类网线比超五类增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

3、六类非屏蔽双绞线可以非常好的支持千兆以太网，并实现100m的传输距离，六类布线系统被广泛应用于子服务器机房的布线。

五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。

"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

超五类还是六类按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。

不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。

除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。

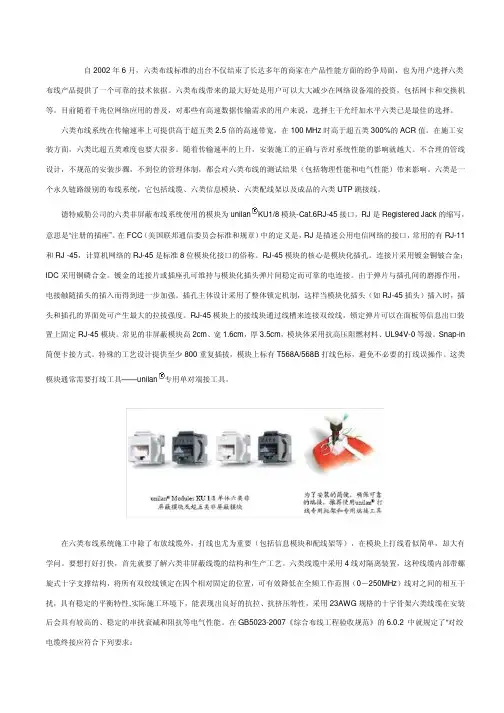

自2002年6月，六类布线标准的出台不仅结束了长达多年的商家在产品性能方面的纷争局面，也为用户选择六类布线产品提供了一个可靠的技术依据。

六类布线带来的最大好处是用户可以大大减少在网络设备端的投资，包括网卡和交换机等。

目前随着千兆位网络应用的普及，对那些有高速数据传输需求的用户来说，选择主干光纤加水平六类已是最佳的选择。

六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100 MHz时高于超五类300%的ACR值。

在施工安装方面，六类比超五类难度也要大很多。

随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大。

不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响。

六类是一个永久链路级别的布线系统，它包括线缆、六类信息模块、六类配线架以及成品的六类UTP跳接线。

德特威勒公司的六类非屏蔽布线系统使用的模块为unilan KU1/8模块-Cat.6RJ-45接口，RJ是Registered Jack的缩写，意思是“注册的插座”。

在FCC（美国联邦通信委员会标准和规章）中的定义是，RJ是描述公用电信网络的接口，常用的有RJ-11和RJ -45，计算机网络的RJ-45是标准8位模块化接口的俗称。

RJ-45模块的核心是模块化插孔。

连接片采用镀金铜铍合金；IDC采用铜磷合金。

镀金的连接片或插座孔可维持与模块化插头弹片间稳定而可靠的电连接。

由于弹片与插孔间的磨擦作用，电接触随插头的插入而得到进一步加强。

插孔主体设计采用了整体锁定机制，这样当模块化插头（如RJ-45插头）插入时，插头和插孔的界面处可产生最大的拉拔强度。

RJ-45模块上的接线块通过线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ-45模块。

常见的非屏蔽模块高2cm、宽1.6cm，厚3.5cm，模块体采用抗高压阻燃材料、UL94V-0等级。

Snap-in 简便卡接方式。

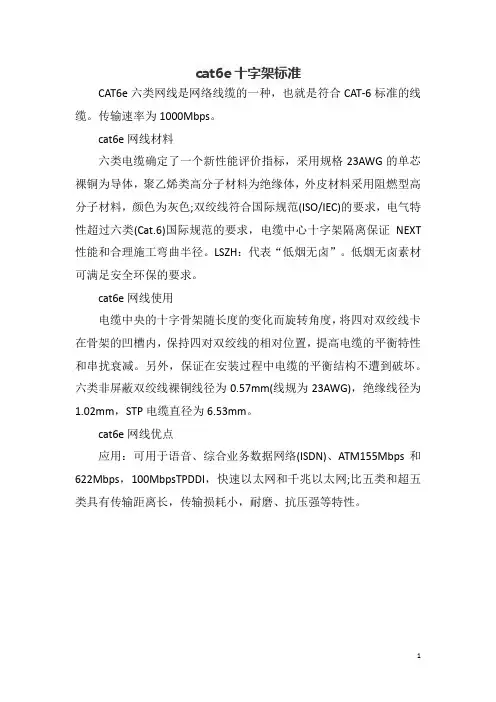

cat6e十字架标准
CAT6e六类网线是网络线缆的一种，也就是符合CAT-6标准的线缆。

传输速率为1000Mbps。

cat6e网线材料
六类电缆确定了一个新性能评价指标，采用规格23AWG的单芯裸铜为导体，聚乙烯类高分子材料为绝缘体，外皮材料采用阻燃型高分子材料，颜色为灰色;双绞线符合国际规范(ISO/IEC)的要求，电气特性超过六类(Cat.6)国际规范的要求，电缆中心十字架隔离保证NEXT 性能和合理施工弯曲半径。

LSZH：代表“低烟无卤”。

低烟无卤素材可满足安全环保的要求。

cat6e网线使用
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，STP电缆直径为6.53mm。

cat6e网线优点
应用：可用于语音、综合业务数据网络(ISDN)、ATM155Mbps和622Mbps，100MbpsTPDDI，快速以太网和千兆以太网;比五类和超五类具有传输距离长，传输损耗小，耐磨、抗压强等特性。

1。

公司简介亚太线缆（AsiaPacificCabl e）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠 追求技术领先 追求管理高效 追求服务更好当今我们常见的以下情况需要直连线，如计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

另外网线的长度最好不要大于100米，因为越长型号衰减越厉害。

给大家一点网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。

超五类网线和超六类网线的区别"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。

超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s 的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，UTP电缆直径为6.53mm。

超五类网线和超六类网线哪个好按照电气性能的不同，双绞线可分为三类、五类、超五类、六类和七类双绞线。

不同类别的双绞线价格相差较大甚至是悬殊，应用范围也大不相同。

除了传统的语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线。

一、5类网线和6类网线的区别
1、两者最大的一个区别绞合度不一样，如果选择的是6类的网线，它的铰合度要比5类的要更加高一些，而绞合度的大小会影响到使用的频率以及信号的干扰问题。

2、组成网线的内部结构也有所不同，因为铜芯不一样，如果选择的是6类网线，那么它的铜芯直径大约是0.56毫米，而5类网线的铜芯直径就稍微小一些，一般来说在0.4 0~0.45毫米之间。

3、外包装有所不同，如果是5类网线，在它的外皮上面会标志cat5的字样，适用于达到100兆的网络。

如果选择的是6类网线，它的外皮标包装是cat6的字样，一般来说它是非屏蔽的网线，适用范围是达到千兆的网速，所以在传输性能上远远超过了5类的网线。

二、网民要选择什么样的网线
1、市场上普遍使用的是5类的和6类的网线，如果是用于家庭装修，可以选择6类的网线，而家庭装修的时候有一个特点就是线路改动的几率是比较小的，一般来说安装成功之后就能够满足10年甚至20几年的使用需求。

2、为了家中宽带的稳定性，还是要选择6类的网线，或者现在还有一种是超6类的网线，因为这种网线能够支撑千兆的宽带。

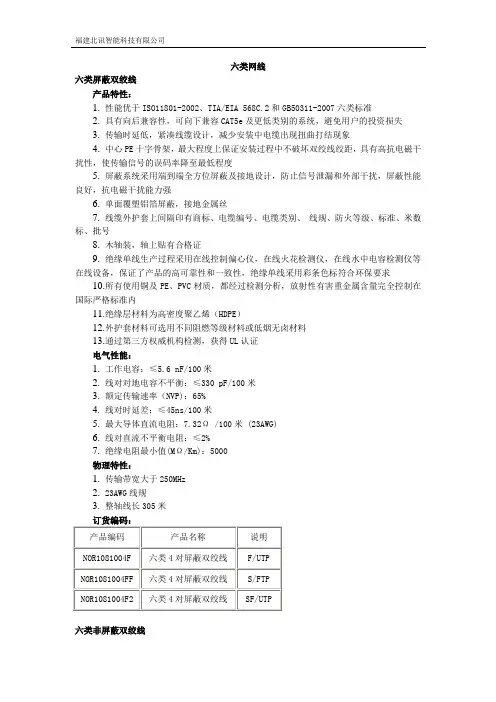

六类网线六类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性：1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米订货编码：产品编码产品名称说明NOR1081004F六类4对屏蔽双绞线F/UTPNOR1081004FF 六类4对屏蔽双绞线S/FTPNOR1081004F2 六类4对屏蔽双绞线SF/UTP六类非屏蔽双绞线产品特性1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯（HDPE）11.外护套材料可选用不同阻燃等级材料12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1081004 六类4对非屏蔽电缆阻燃PVCNOR1081004L 六类4对非屏蔽电缆低烟无卤。

扩展六类非屏蔽双绞线网络系统信道和固定链路中综合外来串扰的讨论和分析The Power Sum Alien Crosstalk in Channel and Permanent Link in an AugmentedCategory6Unshielded Twisted-pair Network引言第一次在论坛上发起专题讨论贴，希望通过这样的专题讨论能调动起所有相关学科爱好者的兴趣。

这个专题预计涵盖传输线理论（Transmission Line Theory）、阻抗匹配理论（Impedance Matching）、电磁兼容（Electromagnetic Compatibility）、测试测量（Instrumentation and Measurement）学科领域。

因为这个专题基于本人工作中遇到的实际情况，因此会在不泄漏商业敏感信息的前提下，尽量将理论部分的东西提取出来。

对于这个专题有非常独到见解或者直接可行性解决方案的回复，给与1威望、10技术分、100RF币、大赛特别奖勋章奖励。

在技术理论上有深入的分析或者能通过仿真验证的回复，视情况给与5-9技术分、50-90RF币奖励。

有质量的技术性回复将给与1-4技术分、10-40RF币奖励。

声明：一切无技术性内容的回复将被删除！案例分析背景介绍2006年发布的IEEE协议802.3an（IEEE Std802.3an-2006）规定了在以太网（Ethernet）中布署10Gbit/s网络的相关电属性[1]，相关的协议内容在IEEE协议802.3-2008（IEEE Std802.3-2008）中再次归类确认[2]。

在以太通信网中，双绞铜网线和光纤是基本的两种布线方式，而非屏蔽双绞线（Un-shielded Twisted Pair–UTP）相对光纤有成本低廉和部署简单的优势。

因此，国际标准组织Telecommunication Industrial Association（TIA）和International Standard Organisation（ISO）都发布了基于10GBase-T网络的双绞铜网线相关协议标准[3][4]。

六类网线六类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性：1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米订货编码：产品编码产品名称说明NOR1081004F六类4对屏蔽双绞线F/UTPNOR1081004FF 六类4对屏蔽双绞线S/FTPNOR1081004F2 六类4对屏蔽双绞线SF/UTP六类非屏蔽双绞线产品特性1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯（HDPE）11.外护套材料可选用不同阻燃等级材料12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码：产品编码产品名称说明NOR1081004 六类4对非屏蔽电缆阻燃PVCNOR1081004L 六类4对非屏蔽电缆低烟无卤。

网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。

此类线的标准布线长为90m，一般采用T568A或T568B方式安装。

双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。

对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。

一般情况下用的都是5类超五类。

3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。

AMP六类系统提供了200MHz的带宽。

（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。

不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。

西蒙SYSTEM 6系统的频率带宽超过250MHz。

（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。

一般六类非屏蔽网线各参数非屏蔽网线（也称为UTP网线）是一种用于网络连接的常见电缆类型。

它由六类（Cat6）电缆组成，是传输速度较快且性能较好的一种选择。

以下是一般六类非屏蔽网线的各个参数。

1.传输速度：六类非屏蔽网线可以支持高达10GBASE-T（千兆比特每秒）的传输速度，这使其成为适用于大多数家庭和办公室网络需求的理想选择。

2.频率范围：六类非屏蔽网线的频率范围为250MHz，这意味着它能够传输更高频率的信号，从而提供更高的传输效率。

3.传输距离：六类非屏蔽网线的传输距离为100米，这是一种标准的传输距离限制，超过这个距离可能导致信号质量下降。

4.线对数目：六类非屏蔽网线通常由4对线组成，每对线都有不同的颜色（通常是白色/蓝色，白色/橙色，白色/绿色和白色/棕色），用于传输不同类型的数据信号。

5.线径：六类非屏蔽网线的线径通常为24AWG（美国线规），这是一种标准的线径大小，适用于大多数网络连接需求。

6.接口类型：六类非屏蔽网线通常使用RJ-45插头，这是一种常用的标准网络连接插头，可以与大多数网络设备兼容。

除了以上参数1.抗干扰性能好：六类非屏蔽网线采用了一些技术，如扭绞线和绝缘材料，以减少外部干扰对信号传输的影响。

2.灵活性好：六类非屏蔽网线的外皮通常由柔软的材料制成，使得它易于弯曲和安装在狭小的空间中。

3.安装简便：六类非屏蔽网线通常采用T568A或T568B的配线标准，这使得它比其他类型的电缆更容易安装和维护。

总结起来，六类非屏蔽网线是一种传输速度较快、抗干扰能力较好、安装简便的网络连接电缆。

它具有一系列参数，如传输速度、频率范围、传输距离、线对数目、线径和接口类型等。

了解这些参数可以帮助用户选择合适的网线，以满足其网络连接需求。

六类非屏蔽网线模块安装准备工序在面板或配线架已经就绪、双绞线已经理线完毕后，方可进行模块端接。

在端接前，应准备好工具、模块及模块配套的压线盖。

制作标尺使用多余、废弃的双绞线制作两个标准长度的标尺：总长标尺（300mm）和护套标尺（250mm）。

制造方法：用钢皮尺测量双绞线的长度，用剪刀剪出指定长度。

整理即将端接的双绞线如果是面板端的双绞线，将盘绕在底盒内的双绞线展开，清除底盒内和双绞线上的杂物。

如果是配线架端的双绞线，将穿入模块孔的双绞线从孔中抽出，从配线架上方预留给跳线管理器的空间中穿到配线机柜的正面来。

端接工序端接点上的双绞线长度至少应有500mm以上（其前端的200mm在端接前剪去，因为顶端的双绞线中的绞距有可能会松散）。

1. 剪出端接长度自面板平面（或配线架平面）开始，使用总长标尺与所端接的双绞线比对后，用剪刀贴总长标尺外边沿剪断所端接的双绞线。

2. 重新制作线缆编号双绞线在剪短时，往往将线头附近的线号一起剪去，为此需重新制作线号。

由于端接在距线头处50mm以内，因此线号应放在距线头处100mm以外，通常应保留两处。

由于这是正式保留的线号，因此根据标准，它应该使用能够保存10年以上的标签材料制作。

当然，有些工程中使用号码管或干脆使用油性记号笔，也未尝不可。

3. 剪去护套内的撕裂带在水平双绞线的护套内，有一根撕裂带。

在用剪刀在护套边沿上垂直剪一个缺口后，可以使用撕裂带斯开护套。

由于撕裂带为锦纶丝所制，十分柔软，因此宜用剪刀剪去。

4. 剪出护套长度自面板平面（或配线架平面）开始，使用护套标尺与所端接的双绞线比对后，用剥线根据贴总长标尺外边插入所端接的双绞线后环绕一圈，切断护套层，然后拔下被切下的护套。

该位置就是双绞线与模块的交界处。

如果1个配线架中所有的双绞线在端接后全部等长，那么就可以做出很漂亮的配线架背面造型。

5. 剪去十字骨架（六类非屏蔽双绞线使用）端接六类带十字骨架的非屏蔽双绞线之前，应贴着护套剪去四对双绞线芯线中间的十字骨架。
