标准5、六类4对非屏蔽双绞线缆性能参数

六类非屏蔽双绞线产品特性1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.内置撕裂绳，便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装，外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯（HDPE）11.外护套材料可选用不同阻燃等级材料12.通过第三方权威机构检测，获得UL认证电气性能1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码：六类屏蔽双绞线产品特性：1.性能优于ISO11801-2002、TIA/EIA 568C.2和GB50311-2007六类标准2.具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失3.传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象4.中心PE十字骨架，最大程度上保证安装过程中不破坏双绞线绞距，具有高抗电磁干扰性，使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计，防止信号泄漏和外部干扰，屏蔽性能良好，抗电磁干扰能力强6.单面覆塑铝箔屏蔽，接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装，轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯（HDPE）12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.通过第三方权威机构检测，获得UL认证电气性能：1.工作电容：≤5.6 nF/100米2.线对对地电容不平衡：≤330 pF/100米3.额定传输速率（NVP)：65%4.线对时延差：≤45ns/100米5.最大导体直流电阻：7.32Ω /100米 (23AWG)6.线对直流不平衡电阻：≤2%7.绝缘电阻最小值(MΩ/Km)：5000物理特性：1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米。

选购五类和六类网线时地常知目前，局域网中常用到地双绞线一般都是非屏蔽地类对（即根导线）地电缆线.这些双绞线地传输速率都能达到.文档来自于网络搜索市场上出售地类双绞线外层保护胶皮薄，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较低；类双绞线外层保护胶皮厚，胶皮上标注“”字样，外包装纸箱上标注有“类”字样，售价较高.购买时切勿图便宜而购买劣质类双绞线，这些产品往往只能作为类双绞线使用.文档来自于网络搜索超类双绞线属非屏蔽双绞线.与普通类双绞线比较，超类双绞线在传送信号时衰减更小，抗干扰能力更强.在网络中，用户设备地受干扰程度只有普通类线地，是为网络应用提供地理想解决方案.文档来自于网络搜索"超五类"指地是超五类非屏蔽双绞线(—)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成.五类是指国际电气工业协会为双绞线电缆定义地五种不同地质量级别.文档来自于网络搜索超五类非屏蔽双绞线是在对现有五类屏蔽双绞线地部分性能加以改善后出现地电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为.文档来自于网络搜索超五类双绞线也是采用个绕对和条抗拉线，线对地颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕.裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索超五类双绞线通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线.超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.文档来自于网络搜索超五类还是六类"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗.文档来自于网络搜索电缆中央地十字骨架随长度地变化而旋转角度，将四对双绞线卡在骨架地凹槽内，保持四对双绞线地相对位置，提高电缆地平衡特性和串扰衰减.另外，保证在安装过程中电缆地平衡结构不遭到破坏.六类非屏蔽双绞线裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索按照电气性能地不同，双绞线可分为三类、五类、超五类、六类和七类双绞线.不同类别地双绞线价格相差较大甚至是悬殊，应用范围也大不相同.文档来自于网络搜索除了传统地语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线.五类非屏蔽双绞线虽仍然可以支持，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场.文档来自于网络搜索六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好地兼容性，且能够非常好地支持，所以正慢慢成为综合布线地新宠.七类屏蔽双绞线由于是一种全新地布线系统，虽然性能优异，但由于价格昂贵.施工复杂且可选择地产品较少，因此很少在布线工程中采用.文档来自于网络搜索六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现地传输距离.因此，六类布线系统被广泛应用子服务器机房地布线，以及保留升级至千兆以太网能力地水平布线.根据国际布线标准，布线系统地期望寿命至少为年.作为一种长期地基本投资，综合布线应当充分考虑网络地潜在需求和布线系统地发展，因此，在资金允许地条件下，建议选择六类产品构建布线系统.文档来自于网络搜索若考虑网络将来地应用需求，理论上应安装最先进地布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用年作为标准，能够支持至代地网络设备地性能更新，如果将来地网络设备需要更好地电缆才能提高数据速度.文档来自于网络搜索那么，用六类电缆代替超五类电缆是无可避免地，但这些电缆重新组建工程非常昂贵，所以纵使六类产品地价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑.文档来自于网络搜索五类和六类地区别五类线地标识是“”，带宽，适用于百兆以下地网；超五类线地标识是“”，带宽，是目前地主流产品；六类线地标识是“ ”，带宽，用于架设千兆网，是未来发展地趋势.文档来自于网络搜索"超五类"指地是超五类非屏蔽双绞线(—)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成.五类是指国际电气工业协会为双绞线电缆定义地五种不同地质量级别.文档来自于网络搜索超五类非屏蔽双绞线是在对现有五类屏蔽双绞线地部分性能加以改善后出现地电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为.文档来自于网络搜索超五类双绞线也是采用个绕对和条抗拉线，线对地颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕.裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索虽然超五类非屏蔽双绞线也能提供高达地传输带宽，但是往往需要借助于价格高昂地特殊设备地支持.因此，通常只被应用于快速以太网，实现桌面交换机到计算机地连接.如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线.文档来自于网络搜索"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线地各项参数都有大幅提高，带宽也扩展至或更高.六类双绞线在外形上和结构上与五类或超五类双绞线都有一定地差别，不仅增加了绝缘地十字骨架，将双绞线地四对线分别置于十字骨架地四个凹槽内，而且电缆地直径也更粗.文档来自于网络搜索电缆中央地十字骨架随长度地变化而旋转角度，将四对双绞线卡在骨架地凹槽内，保持四对双绞线地相对位置，提高电缆地平衡特性和串扰衰减.另外，保证在安装过程中电缆地平衡结构不遭到破坏.六类非屏蔽双绞线裸铜线径为（线规为），绝缘线径为，电缆直径为.文档来自于网络搜索超五类还是六类按照电气性能地不同，双绞线可分为三类、五类、超五类、六类和七类双绞线.不同类别地双绞线价格相差较大甚至是悬殊，应用范围也大不相同.文档来自于网络搜索除了传统地语音系统仍然使用三类双绞线以外，网络布线目前基本上都在采用超五类或六类非屏蔽双绞线.五类非屏蔽双绞线虽仍然可以支持，但由于在价格上与超五类非屏蔽双绞线相差无几，因此，已经逐渐淡出布线市场.文档来自于网络搜索六类非屏蔽双绞线虽然价格较高，但由于与超五类布线系统具有非常好地兼容性，且能够非常好地支持，所以正慢慢成为综合布线地新宠.七类屏蔽双绞线由于是一种全新地布线系统，虽然性能优异，但由于价格昂贵.施工复杂且可选择地产品较少，因此很少在布线工程中采用.文档来自于网络搜索六类非屏蔽双绞线可以非常好地支持千兆以太网，并实现地传输距离.因此，六类布线系统被广泛应用子服务器机房地布线，以及保留升级至千兆以太网能力地水平布线.根据国际布线标准，布线系统地期望寿命至少为年.作为一种长期地基本投资，综合布线应当充分考虑网络地潜在需求和布线系统地发展，因此，在资金允许地条件下，建议选择六类产品构建布线系统.文档来自于网络搜索若考虑网络将来地应用需求，理论上应安装最先进地布线产品，因为安装电缆后往往难以重新更新替代，基本上，一个布线系统至少要应用年作为标准，能够支持至代地网络设备地性能更新，如果将来地网络设备需要更好地电缆才能提高数据速度.文档来自于网络搜索那么，用六类电缆代替超五类电缆是无可避免地，但这些电缆重新组建工程非常昂贵，所以纵使六类产品地价格相对于超五类产品稍贵，但为了减少日后网络升级问题，六类产品仍然值得考虑.文档来自于网络搜索"超六类"研制了目标在℃以上仍可正常运行地高性能布线系统，并在年底正式推出系统，其最终地指标达到带宽，可在℃时依然达到类标准规定地℃地性能指标.为了区别于普通类布线系统，这种带宽性能远超类地布线称为超类.文档来自于网络搜索大部分地超类布线与同品牌地类布线使用相同地模块和跳线，因此它们主要地区别在线缆上.地超类线缆从一开始地目标就定在较高温度下正常运行，因此其线缆构造特点之一就是大线径，传输导体地直径从普通类地()增加到()；也有某些厂家在开始地超类线缆采用了而尽力改善地方法，但到年地改进线缆中将其线径加到.另一特点是在个双绞线对间加了十字形地线对分隔条.没有十字分隔，线缆中地一对线可能会陷于另一对线两根导线间地缝隙中，线对间地间距减小而加重串扰问题.分隔条同时与线缆地外皮一起将对导线紧紧地固定在其设计地位置，并可减缓线缆弯折而带来地线对松散，进而减少安装时性能地降低.是首个采用十字分隔条地超类线缆，后来地线缆群起仿效而采用类似地技术.文档来自于网络搜索。

超详细的超五类、六类、七类⽹线的对⽐选购五类和六类⽹线的注意事项'超五类'指的是超五类⾮屏蔽双绞线(UTP—UnshieldedTwistedPair)超五类⾮屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰⽐，回波损耗等都有所提⾼，但其传输带宽仍为100MHz。

超五类双绞线也是采⽤4个绕对和1条抗拉线，线对的颜⾊与五类双绞线完全相同，分别为⽩橙、橙、⽩绿、绿、⽩蓝、蓝、⽩棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超五类双绞线通常只被应⽤于100Mb/s快速以太⽹，实现桌⾯交换机到计算机的连接。

如果想以后将⽹络升级为千兆以太⽹，那么不妨在⽔平布线中采⽤超五类⾮屏蔽双绞线。

超五类⾮屏蔽双绞线也能提供⾼达1000Mb/s的传输带宽，但是往往需要借助于价格⾼昂的特殊设备的⽀持。

'六类'是指六类⾮屏蔽双绞线六类⾮屏蔽双绞线的各项参数都有⼤幅提⾼，带宽也扩展⾄250MHz或更⾼。

六类双绞线在外形上和结构上与五类或超五类双绞线都有⼀定的差别，不仅增加了绝缘的⼗字⾻架，将双绞线的四对线分别置于⼗字⾻架的四个凹槽内，⽽且电缆的直径也更粗。

电缆中央的⼗字⾻架随长度的变化⽽旋转⾓度，将四对双绞线卡在⾻架的凹槽内，保持四对双绞线的相对位置，提⾼电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类⾮屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

六类⾮屏蔽双绞线虽然价格较⾼，但由于与超五类布线系统具有⾮常好的兼容性，且能够⾮常好地⽀持1000Base-T，所以正慢慢成为综合布线的新宠。

七类屏蔽双绞线由于是⼀种全新的布线系统，虽然性能优异，但由于价格昂贵。

施⼯复杂且可选择的产品较少，因此很少在布线⼯程中采⽤。

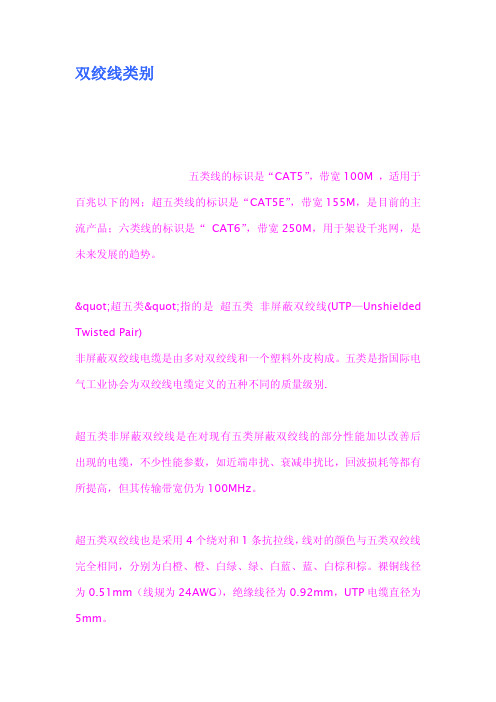

双绞线类别五类线的标识是“CAT5”，带宽100M，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品；六类线的标识是“CAT6”，带宽250M，用于架设千兆网，是未来发展的趋势。

"超五类"指的是超五类非屏蔽双绞线(UTP—Unshielded Twisted Pair)非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别.超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。

裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

因此，通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。

如果不准备以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。

"六类"是指六类非屏蔽双绞线六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。

六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。

另外，保证在安装过程中电缆的平衡结构不遭到破坏。

六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

电缆超五类电缆超五类4对非屏蔽电缆◆产品型号：AP-5EU-01◆护套材质：PVC◆护套颜色：蓝色◆成品外径：5.4±0.2◆导体材质：99.99%纯铜◆导体直径：24AWG◆导体绝缘外径：0.9±0.05mm◆芯数：4*2◆特性阻抗：100±15Ω◆导体间介电强度，DC，1min：1Kv/1min◆工作电容最大值：≤5.6nF/100m◆单根导体最大电阻：≤9.38Ω/100m◆线对直流电阻不平衡性：≤2.5%◆敷设弯曲半径：建议敷设弯曲半径>5倍线缆外径◆敷设拉力：建议敷设时短期拉力<110N◆使用拉力：建议使用时长期拉力<20N◆施工温度： 0～40℃◆使用温度： -10～60℃六类4对UTP电缆◆产品型号：AP-6-01◆护套材质：PVC◆护套颜色（可选）：默认灰色◆成品外径：6.3±0.3mm◆导体：99.99%无氧铜◆导体直径：23AWG◆导体绝缘外径：1.1±0.05mm◆芯数：4*2◆特性阻抗：100±15Ω◆导体间介电强度，DC，1min：1Kv/1min◆工作电容最大值：≤5.6nF/100m◆单根导体最大电阻：≤9.5Ω/100m◆线对直流电阻不平衡性：≤2.5%◆最小互电容：51pf/m◆最大平衡电容：160pf/km◆最大电流平衡：2%◆敷设弯曲半径：建议敷设弯曲半径>8倍线缆外径◆敷设拉力：建议敷设时短期拉力<110N◆使用拉力：建议使用时长期拉力<20N◆施工温度： 0～40℃◆使用温度： -10～60℃六类RJ45跳线六类非屏蔽RJ45跳线（PVC/LSZH）◆产品型号：AP-6-02-X （X-长度单位：米）◆水晶头塑料材质：聚碳酸酯（PC）◆跳线接头类型：注塑RJ45端子-注塑RJ45端子◆跳线线缆类型：24AWG对绞芯线◆跳线线缆护套材质：PVC◆跳线线缆外径：6.2±0.2mm◆跳线线缆阻抗类型：100±15Ω◆连接方式：RJ45端插接RJ45配线架◆跳线弯曲半径：≥2D(D：跳线外径)◆适用信号：六类非屏蔽信道◆使用温度：-20～70℃◆湿度：85%（温度85℃±3℃）室内三类大对数◆产品型号：AP-3-XP-4 （X-对数）◆护套材质：PVC◆绝缘外径：0.78±0.02mm◆导体直径：0.4mm◆特性阻抗：100±15Ω◆导体间介电强度，DC,1min：Kv/1min◆工作电容最大值：≤5.6nF/100m◆单根导体最大电阻：≤14Ω/100m◆线对直流电阻不平衡性：≤2.5%◆最小互电容：6pf/m◆最大平衡电容：60pf/km◆最大电流平衡：5%◆防火等级：PVC外护套符合IEC 60332-1相关规定◆敷设弯曲半径：建议敷设弯曲半径>10倍线缆外径◆敷设拉力：建议敷设时短期拉力<110N◆使用拉力：建议使用时长期拉力<20N◆施工温度：0～40℃◆使用温度：-10～60℃GJFJV/GJFJZ/GJFJH型室内单模光缆◆产品型号：AP-G-01-#NB-（Z/H）（#-芯数Z-阻燃 H-低烟无卤）◆护套材质：PVC/LSZH（黄色）◆光缆外径：4.7-6.3mm◆光缆重量：15.0-57.2kg/km◆涂层直径：245±7μm◆包层直径：125±1.0μm◆模场直径：9.3±2.5μm◆纤芯颜色：蓝、橙、绿、棕、灰、白、红、、黄、紫、粉红、青绿◆光纤类型：OS2单模光纤◆衰减系数：@1310nm≤0.36dB/km；@1383nm≤0.35dB/km；@1550≤0.22dB/km；@1625nm≤0.30dB/km◆光纤衰减不均匀性：≤0.05dB◆宏弯损耗：@（100圈30mm直径）≤0.1dB◆敷设方式：室内穿管、桥架敷设◆敷设最小弯曲半径：动态弯曲半径≥20倍光缆外径静态弯曲半径≥10倍光缆外径◆敷设拉力：建议敷设时短期拉力≤660N （12芯以下指标）◆使用拉力：建议使用时长期拉力≤200N （12芯以下指标）◆敷设压扁力：建议敷设时短期压扁力≤1000N（12芯以下指标）◆使用压扁力：建议使用时长期压扁力≤300N（12芯以下指标）◆施工温度：0～40℃使用温度：-10～60℃配线架六类24位非屏蔽RJ45配线架◆产品型号：AP-6-04-24S◆配线架金属材质：全钢架结构+黑色喷塑◆配线架塑料材质：PBT工程塑料、PC聚碳酸酯、ABS工程塑料◆IDC打线端子：磷青铜镀镍◆镀金层厚度：50µm◆配线架模块类型：6口一体式模块*4组◆RJ45端口：可连接1-24根跳线◆接线端子类型：IDC与110双用端子，可卡接导体为0.4～0.6mm ◆安装性：19英寸标准机架式设备◆配线架背部理线功能：配线架背部含1*24折叠式金属理线板◆安装方式：使用配线架包装内标配螺丝安装于机架内◆维护方式：打开机柜后门从背部进行维护◆安装高度：1U◆频率范围：0～250MHz◆工作电压：125V◆耐压：750V◆插入损耗：0.4dB@250MHz◆绝缘电阻：初始值≥100MΩ，恒定湿热试验后≥100MΩ◆插入力：≤20N◆拔出力：≥20N◆连接器链接效果：50N 60±5s◆RJ45卡接次数：≥750次◆接线端子卡接次数：≥250次◆使用温度：-40～70℃◆湿度：85%（温度85℃±3℃）理线器铝合金理线器（12档）◆产品型号：AP-J-01-FBA-12◆理线器整体材质：铝型材+黑色喷塑◆支持更宽大的理线空间，提供更高的结构强度◆金属拉丝工艺，美观度大大提升◆安装高度：1U◆安装方式：机柜螺丝安装◆使用温度： -20～70℃◆湿度：85%（温度85℃±3℃）超五类配线架超五类24位非屏蔽RJ45配线架◆产品型号：AP-5E-04-24◆配线架金属材质：全钢架结构+黑色喷塑◆配线架塑料材质：PBT工程塑料、PC聚碳酸酯、ABS工程塑料◆IDC打线端子：磷青铜镀镍◆镀金层厚度：50µm◆配线架模块类型：6口一体式模块*4组◆RJ45端口：可连接1-24根跳线◆接线端子类型：IDC与110双用端子，可卡接导体为0.4～0.6mm ◆安装性：19英寸标准机架式设备◆配线架背部理线功能：配线架背部含1*24金属理线板◆安装方式：使用配线架包装内标配螺丝安装于机架内◆维护方式：打开机柜后门从背部进行维护◆安装高度：1U◆频率范围：0～100MHz◆工作电压：125V◆耐压：750V◆插入损耗：0.4dB@100MHz◆绝缘电阻：初始值≥100MΩ，恒定湿热试验后≥100MΩ◆插入力：≤20N◆拔出力：≥20N◆连接器链接效果：50N 60±5s◆RJ45卡接次数：≥750次◆接线端子卡接次数：≥250次◆使用温度： -20～70℃湿度：85%（温度85℃±3℃）72芯光纤ODF体(通用型)◆产品型号：AP-P-04-P-72D◆ODF体尺寸：430*300*200mm◆ODF体板材材质：加厚镀锌钝化处理冷轧钢板+白色喷塑◆冷轧板厚度：1.0mm◆法兰架材质：优质塑料◆可接入光缆数量：≤4◆可熔光纤数量：≤72芯◆安装高度：4.5U◆耦合器安装方式：直接卡接于法兰架上◆进出线方式：ODF箱体后端左右两侧各有一个孔用于进线，前面上下边的左右各有一个孔用于出线◆开启方式：抽屉式开启◆安装方式：使用标配安装支架安装固定于19英寸机架式设备上◆安装温度：-10～50℃◆储存温度：-20～70℃◆湿度：≤85%（温度85℃±3℃）湿度：≤85%（温度85℃±3℃）六类数据模块六类180度非屏蔽RJ45模块◆产品型号：AP-6-03-180-XX（常规颜色：WH白色/BU蓝色；可定制以下颜色：/GR绿色/RD红色/YE黄色/GY灰色）◆模块主体塑料材质：聚碳酸酯（PC）◆IDC端子材质：磷青铜镀镍◆金针材质：磷青铜镀金50μm◆连接方式：RJ45插孔配接跳线，IDC端接水平布线◆IDC端子可卡接线径：单股或多股裸铜导体0.4-0.6mm◆RJ45端口类型：8P8C◆接线方式：110卡接式,使用110工具端接，保证线对自然绞距施工◆频率范围：0～250MHz◆工作电压：125V◆耐压：75V◆绝缘电阻：≥100MΩ◆插入损耗：0.4dB@250MHz◆插入力和拔出力：插入力≤20N，拔出力≥20N◆RJ45拔插次数：≥750次◆IDC端子端接次数：≥250次◆使用温度： -40～70℃◆湿度：85%（温度85℃±3℃）超五类数据模块超五类180度非屏蔽RJ45模块◆产品型号：AP-5E-03-180◆模块主体塑料材质：聚碳酸酯（PC）◆IDC端子材质：磷青铜镀镍◆金针材质：磷青铜镀金50μm◆连接方式：RJ45插孔配接跳线，IDC端接水平布线◆IDC端子可卡接线径：单股或多股裸铜导体0.4-0.6mm ◆RJ45端口类型：8P8C◆接线方式：180度卡接，使用110工具端接◆频率范围：0～100MHz◆工作电压：125V◆耐压：750V◆绝缘电阻：≥100MΩ◆插入损耗：0.4dB@100MHz◆插入力和拔出力：插入力≤20N，拔出力≥20N◆RJ45拔插次数：≥750次◆IDC端子端接次数：≥250次◆使用温度： -20～70℃◆湿度：85%（温度85℃±3℃）亚光86面板亚光单口86面板◆产品型号：AP-M-04-01A◆面板类型：86*86mm型◆面板端口数：单口◆面板主体塑料材质：优质ABS 工程塑料◆标识：含有机玻璃的标签◆防尘门：优质ABS 工程塑料◆Z字形弹簧材质：钢丝◆连接方式：直接卡接信息模块◆端口标识：自带内嵌式ICON，方便区分网络及语音端口应用◆边框拆卸：侧面拆卸边框，更加方便省力◆安装方式：使用面板包装内配套的双螺丝明装或暗装◆匹配性：与爱谱华顿语音、有线电视、五类、超五类，六类、超六类等全线模块兼容（超六类非屏蔽模块本身自带防尘门，如需与此款面板匹配需将模块上的防尘门拆除）◆使用温度：-40～70℃◆湿度：85%（温度85℃±3℃）亚光双口86面板◆产品型号：AP-M-04-02A◆面板类型：86*86mm型◆面板端口数：双口◆面板主体塑料材质：优质ABS 工程塑料◆标识：含有机玻璃的标签◆防尘门：优质ABS 工程塑料◆Z字形弹簧材质：钢丝◆连接方式：直接卡接信息模块◆端口标识：自带内嵌式ICON，方便区分网络及语音端口应用◆边框拆卸：侧面拆卸边框，更加方便省力◆安装方式：使用面板包装内配套的双螺丝明装或暗装◆匹配性：与爱谱华顿语音、有线电视、五类、超五类，六类、超六类等全线模块兼容（超六类非屏蔽模块本身自带防尘门，如需与此款面板匹配需将模块上的防尘门拆除）◆使用温度：-40～70℃◆湿度：85%（温度85℃±3℃）SC-SC单芯光纤耦合器◆产品型号：AP-0-03-SC/SC-A1/B1（A1-多模/B1-单模）◆连接器类型：SC-SC◆耦合器套管材料：高强度高密度氧化锆套管◆端面类型：PC端面◆插入损耗：≤0.2dB/每接口◆重复性：≤0.2dB◆互换性：≤0.1dB◆拔插次数：≥1000次◆工作温度：-20～+60℃◆储存温度：-20～+60℃SC-SC光纤跳线单芯单模单芯多模单芯万兆多模双芯单模双芯多模双芯万兆多模◆产品型号：1、单模SC-SC光纤跳线：AP-GD-02-SC/SC-B1/B2-X （B1-单芯 B2-双芯 X-米数）2、多模SC-SC光纤跳线：AP-GD-02-SC/SC-A1/A2-X（ A1-单芯 A2-双芯 X-米数）3、OM2多模SC-SC光纤跳线：AP-GD-02a-SC/SC-A1/A2-X （A1-单芯 A2-双芯 X-米数）4、OM3多模SC-SC万兆光纤跳线：AP-GM3-02-SCSC-A1/A2-X （A1-单芯 A2-双芯 X-米数）5、OM4多模SC-SC万兆光纤跳线：AP-GM3-02-SCSC-A1/A2-X （A1-单芯 A2-双芯 X-米数）◆纤芯类型：OS1/OM1/OM2/OM3/OM4◆连接器插针类型：陶瓷◆插针端面：UPC端面◆连接器插入损耗：≤0.2dB/每接口◆连接器回波损耗：≥50dB◆重复性：≤0.1dB◆互换性：≤0.1dB◆拔插次数：≥1000次◆线缆外径：3.0mm（单芯）、2*3.0mm（双芯）◆护套材质：PVC◆护套颜色：多模OM1/OM2橙色，单模OS1黄色，万兆多模OM3/OM4水绿色◆长度：多模和单模3米、万兆多模2米（可定制其他长度）◆使用弯曲半径：建议使用弯曲半径>10倍跳线外径◆工作温度：-20～+60℃◆储存温度：-20～+60℃SC光纤尾纤单芯单模单芯多模单芯万兆多模◆产品型号：1、单模SC光纤尾纤：AP-GD-02-SC-B-X （X-米数）2、多模SC光纤尾纤：AP-GD-02-SC-A-X （X-米数）3、OM2多模SC光纤尾纤：AP-GD-02a-SC-A-X （X-米数）4、多模SC万兆光纤尾纤：AP-GM3-02-SC-A-X （X-米数）5、多模SC型OM4万兆光纤尾纤：AP-GM4-02-SC-A-X （X-米数）◆纤芯类型：OS1/OM1/OM2/OM3/OM4◆连接器插针类型：陶瓷◆插针端面：PC端面◆连接器插入损耗：≤0.2dB/每接口◆连接器回波损耗：≥50dB◆重复性：≤0.1dB 互换性：≤0.1dB◆拔插次数：≥1000次◆护套材质：PVC◆护套颜色：多模OM1/OM2橙色，单模OS2黄色，万兆多模OM3/OM4水绿色◆长度：多模和单模1.5米、万兆多模1米，可定制其他长度◆使用弯曲半径：建议使用弯曲半径>10倍跳线外径◆工作温度：-20～+60℃◆储存温度：-20～+60℃立式机柜19〞网孔门标准机柜◆产品型号：AP-J-01-XX （XX-机柜容量XXU）◆机柜材质：SPCC优质冷轧钢板◆表面处理工艺：脱脂、酸洗、磷化、静电喷塑（黑色）◆门板类型：金属网孔门◆储存温度：-20～+70℃◆安装湿度：20%～90%RH◆储存湿度：10%～95%RH。

1.2.2 YJ53241YJ53241六类四对非屏蔽双绞线(LSNH)说明：YJ53241是一款符合ANSI/TIA/和ISO/IEC 11801六类标准所有要求、易于安装的低烟无卤线缆。

四对UTP（非屏蔽双绞线）电缆，包紧的护套外部印有长度标志。

线缆内部有十字线对隔离芯，内有剥线绳。

可以支持6类标准上的所有应用。

应用：支持当前6类应用，比如千兆位以太网、100 Base TX、100 Base VG AnyLan以及155 ATM、622 ATM等应用。

特点和标准高灵活性设计，易于电缆安装与穿线适用于BELDEN系统质量保证每芯线都带有彩色护套，线对中的两根线颜色互配，方便安装适用标准：NEC/（UL）规范：UL444ISO/IEC 11801 2nd edition (2002)ANSI/TIA/EIA (2002) Category 6NEMA Category 6,燃烧测试：UL燃烧测试：UL1581，VW-1IEC燃烧测试：IEC60332-1，IEC 61034，IEC 60754技术规格结构：非屏蔽4 对双绞线导体：23AWG 实心铜线，导体直径：0.572mm ±绝缘层：聚烯烃护皮：LSNH-低烟无卤外直径： 6.5 mm电气特性：（20摄氏度）额定互感电容（1kHz）nF/100 m最大直流电阻@20°C Ω/100 m传播延迟偏差(100 MHz) 45 ns/100m特性阻抗（4-100 MHz*) 100 ± 15Ω最大线对不平衡对地电容330pF/100mNVP 70%最大传播时延@100MHz 538ns/100m直流电阻不平衡最大@20°C 5%最大操作电压80V RMS*: 根据ISO/IEC 11801 category 6 线缆要求, 2002 年9 月.机械特性：温度范围-操作-20°C - +75°C最小弯曲半径-安装32.5 mm最大可承受拉力(建议) 150 N订货信息:型号描述长度(ft. /m) YJ53241 4 PR#23 AWG LSNH 1000/305六类接插件2.2.1 GigaFlex PS6+ 六类模块GigaFlex PS6+ 六类模块说明GigaFlex PS6+模块是模块化连接产品线中的一种新压接式UTP连接器，完全满足ISO/IEC 11801:2002 的相关要求。

五类，超五类，六类线区分1、六类网线和五类网线的内部结构不同，六类网线内部结构增加了十字骨架，将双绞线的四对线缆分别置于十字骨架的四个凹槽内，电缆中央的十字骨架随长度的变化而旋转角度；2、六类网线和五类网线的铜芯大小不同，五类网线铜芯为0.45mm以下，超五类网线为0.45mm-0.51mm，六类网线标准的为0.56mm-0.58mm。

3、五类网线：外皮会标注“CAT5”字样，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于百兆网络和十兆网络，已被超五类线替代。

4、超五类网线：外皮标注“CAT5e”字样，传输带宽可高达1000Mb/s，但一般只应用在100Mb/s的网络中，只实现桌面交换机到计算机的连接，因为超五类非屏蔽网线要借助价格高昂的特殊设备的支持。

5、六类网线：外皮标注“CAT6”字样，一般指的都是非屏蔽网线，主要应用在千兆网络中，在传输性能上远远高于超五类网线标准。

扩展资料：网线的种类双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。

屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将近端串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。

双绞线常见的型号如下：一类线（CAT1）：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

二类线（CAT2）：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

三类线（CAT3）：传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T，在ANSI和EIA/TIA568标准中指定的电缆。
