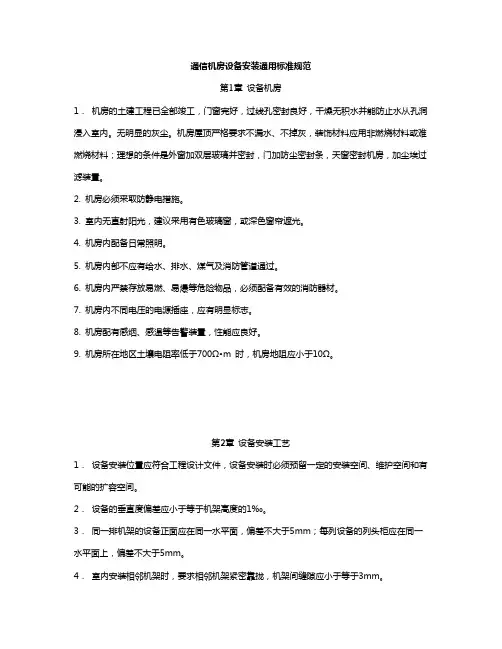

通信机房设备安装通用标准规范第1章设备机房1．机房的土建工程已全部竣工，门窗完好，过线孔密封良好，干燥无积水并能防止水从孔洞浸入室内。
无明显的灰尘。
机房屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料或难燃烧材料；理想的条件是外窗加双层玻璃并密封，门加防尘密封条，天窗密封机房，加尘埃过滤装置。
2. 机房必须采取防静电措施。
3. 室内无直射阳光，建议采用有色玻璃窗，或深色窗帘遮光。
4. 机房内配备日常照明。
5. 机房内部不应有给水、排水、煤气及消防管道通过。
6. 机房内严禁存放易燃、易爆等危险物品，必须配备有效的消防器材。
7. 机房内不同电压的电源插座，应有明显标志。
8. 机房配有感烟、感温等告警装置，性能应良好。
9. 机房所在地区土壤电阻率低于700Ω•m 时，机房地阻应小于10Ω。
第2章设备安装工艺1．设备安装位置应符合工程设计文件，设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。
2．设备的垂直度偏差应小于等于机架高度的1‰。
3．同一排机架的设备正面应在同一水平面，偏差不大于5mm；每列设备的列头柜应在同一水平面上，偏差不大于5mm。
4．室内安装相邻机架时，要求相邻机架紧密靠拢，机架间缝隙应小于等于3mm。
5．同类机架相邻，高低一致，偏差小于2 mm。
6．抗震加固应符合工程设计要求，要求做抗震加固处理的机架（设备）应有抗震加固处理，抗震地脚附件齐全，安装正确。
7．机架和底座连接牢固可靠，机架安装后稳固不动。
8．机柜或底座（支架）与地面固定膨胀螺栓安装正确牢固，各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确，无垫反现象。
9．绝缘地脚安装时，必须保证膨胀螺栓与机架之间绝缘。
10．有活动地板的机房内安装设备，应有钢质底座，非镀层底座应涂防锈漆,做防腐防锈处理。
11．同类螺栓露出螺帽长度应基本一致。
12．拧紧螺母时应该进行防松处理，如采用弹垫或双螺母方式。
13．设备安装完毕，设备周边防静电地板安装平整、牢固，底座应与地板紧密相贴。
第3章走线架安装1．走线架安装位置及高度应符合工程设计要求。
2．走线架与墙壁或机柜列应保持平行，每米允许水平偏差为2mm。
3．走线架横平竖直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直。
4．横铁卡子等部件、固定螺栓齐套并安装牢固。
5．走线架横铁间隔均匀，当影响走电缆时，可做适当调整。
6．槽道安装应平直、端正、牢固。
列槽道应成一直线，两槽道并接处允许水平偏差2mm。
7．走线架的保护接地应符合工程设计要求。
8．走线架互相连接时，应保证可靠的电气连接。
9．走线架的地面支柱安装应垂直稳固，加固支撑安装平稳牢固，吊挂垂直整齐。
10．所有支撑加固用的同类膨胀螺栓余留长度应一致（螺帽紧固后余留5mm 左右）。
11．走线架穿过楼板空洞或墙洞处应加装保护框，电缆布放绑扎完毕应用防水、防火材料密封。
12．走线架应可靠接地，当走线架较长时，推荐每5 米用多股铜线接地一次，接地截面积不小于16 mm2。
13．室内走线架不得与室外走线架有电气连接第4章线缆布放及连接4.1 线缆布放要求1．路由走向应符合工程设计要求。
2．各种电缆分开布放，电缆的走向清晰、顺直，相互间不要交叉，捆扎牢固，松紧适度。
3．机柜外的线缆不得缠绕和扭绞,线缆不得在横走线槽内360°弯曲。
4．机柜间电缆、连接其他设备的电缆应牢固地捆扎在走线架上。
5. 在走线架内，交流电源线和直流电源线分开布放，保持间距在50mm 以上；直流电源线与非屏蔽信号线应分开布放，并行时需保持50mm 以上的距离；交流电源线与非屏蔽信号线应分开布放，并行时需保持150mm 以上的距离。
6．上走线时，线缆应直接上走线架，不得紧贴柜顶散热板布放，必须沿机柜上方走线时，和柜顶散热板距离不得小于100 mm；下走线线缆在地面最高叠加不得超过地板高度的2/3，以免影响通风散热。
7.. 墙面、地板下布线时应安装线槽。
8．机架内剩余或准备扩容电缆/接头必须放置在走线槽内。
9．线缆的弯曲半径应满足要求。
4.2 线缆绑扎要求1. 电缆必须绑扎，绑扎后的电缆应互相紧密靠拢，外观平直整齐。
电缆表面形成的平面高度差不超过5mm，电缆表面形成的垂面垂度差不超过5mm。
2．绑扎成束的线缆转弯时，线扣应扎在转角两侧，以避免在线缆转弯处用力过大造成断芯的故障。
3. 线扣规格合适。
电缆束的截面越大，所用线扣越长越宽（确保能够承受较大拉力）。
尽量避免线扣的串联使用，线扣串联使用时最多不超过两根。
4. 线扣间距均匀美观并朝向一致，确保线不松动，间距与走线架间隔一致，一般为300～700mm。
横走线架上线扣间距最大不得超过走线架2 倍的横档间距，垂直走线架上每根横档处均需绑扎。
5. 线扣接头应剪除，室内线扣接头应齐根剪平不拉尖，室外线扣接头应剪平并预留2mm 的余量，黑白线扣严禁混用，室内采用白色线扣。
6. 电源线、地线与信号线分列在走线架的两侧。
7. 线缆表面清洁，无施工记号，护套绝缘层无破损及划伤。
4.3 电缆连接1．在剖头处套上合适的套管或缠绕绝缘胶带，颜色与线缆尽量保持一致（黄绿色保护线除外）。
2. 同类线缆剖头长度、套管或缠绕绝缘胶带长度尽量保持一致，偏差不超过5mm。
3. 线缆制作接头时，焊线不得出现活头、假焊、漏焊、错焊、混线等，芯线与端子紧密贴合。
焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜≤2mm。
4. 各种电缆连接正确，整齐美观。
不能有错误连接。
5. 线缆与铜排连接时，需将铜排表面打磨以去除氧化层。
6. 采用螺钉紧固的线缆端口，应将螺钉拧紧。
4.4 电源线、保护地线1. 电源线、保护地线的走线路由符合设计文件要求。
2．电源线、保护地线的截面积符合产品安装要求，保护地线截面积不小于35mm2 接到室内保护地接地铜排，与保护地线铜排可靠接触并牢固。
-48VGND 电源线截面积不小于25 mm2，-48V 电源线截面积不小于25 mm2，布放平直，连接良好。
3．-48V 电源线采用蓝色电缆，-48V GND 电源线采用黑色电缆,，保护地线采用黄绿色电缆。
4．电源线、保护地线应采用整段多股铜导线，中间不能有接头，绝缘层完好；冗余部分应剪掉，不得打圈或反复弯曲。
5．电源线、保护地线连接时，使用与截面积及螺栓直径相符的铜鼻子，不得剪掉部分芯线以适应小型号的铜鼻子或者剪开铜鼻子以适应大型号的截面积。
铜鼻子压接应牢固，芯线在端子中不可摇动。
6. 连接电源线接线端子时，每只螺栓最多连接两个接线端子，且两个端子应交叉摆放，鼻身不得重叠7．接线端子压接部分应加热缩套管或缠绕至少两层绝缘胶带，不得将裸线和铜鼻子露于外部。
8．绝缘胶带或热缩套管的颜色需和电源线的颜色一致，48V 电源线用蓝色胶带，-48V GND 电源线用黑色胶带，保护地线用黄色胶带。
9．机架门保护地线连接牢固，没有缺少、松动和脱落现象。
10．室内接地母线应直接连在室内地线排上，室外接地铜排有专用的可靠通路引至地下接地网，接地母线截面积必须大于50 mm211．接地排要与墙面绝缘，接地线路径应尽可能短。
12. 室内接地排上接地，一个接地螺栓只能接一根保护地线。
13. 机架间保护地线不得串接。
4.5 尾纤和中继线1．尾纤离开分纤盒及尾纤在机架外、机架和尾纤槽间布放时应穿保护套管。
2．尾纤保护套管进机架或尾纤槽的一端，应延伸至机架或尾纤槽内并固定，不得有重物压在保护套管上。
3．光缆通过分纤盒分纤时，尾纤保护套管端头距离分纤盒不得超过0.5 m。
4．机架内用线扣固定尾纤时应采用尼龙自粘线扣，尾纤在线扣环中可自由抽动。
5. 尾纤应直放避免弯曲，不得放置在其他线缆的下方，不得碰触到锋利的边缘。
6．尾纤套管端头切口应整齐无毛刺，套管连接处或端头需用电工绝缘胶布缠绕做防割处理，以防割伤尾纤。
7．多余尾纤应整齐盘绕于尾纤盒内或绕成直径大于80mm 的圈后固定。
8．未用尾纤的光连接头应用保护套保护。
9. 中继线缆剖头不应伤及芯线。
10．中继线缆制作接头时，焊线不得出现活头、假焊、漏焊、错焊、混线等，芯线与端子紧密贴合。
焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜≤2mm。
11．DDF、ODF 端子板后侧的预留线整齐，弧度、长度基本一致，预留线长度以足够保证调试时端子板翻转不受影响为准。
第5章装配、标签及其它5.1 装配1．机架、柜门不得有严重损伤或变形，不得有划痕和刮伤、掉漆，掉漆应补同色漆。
2．设备安装完毕，设备周边防静电地板安装平整、牢固，底座应与地板紧密相贴。
3．机架中必须安装一个防静电手环，防静电安装孔座必须安装牢固。
4．风扇进风口和出风口不能有遮挡。
5．机架不得作为储物柜来存放工具、零部件等杂物，机架内不应有多余的线扣、螺钉等工程余、废料。
6．机柜内及底部地板无明显灰尘。
7．假拉手条及假面板应全部安装。
8．各种接头连接牢固，单板固定螺钉拧紧，定位卡卡到位，无损坏。
9．机架门板、挡板、走线槽挡板、裙板等附件安装齐全。
10．空置光纤接口、空插座应有防护帽。
11．机架线缆出入口保护完好，线缆出入口尽可能封闭，使缝隙最小。
12．机柜门应开、合顺畅。
13．烟雾、温度等传感器安装位置合理。
14．机架表面清洁。
15. 所有坚固螺栓应拧紧，有紧固力矩要求的，按相应力矩要求紧固。
5.2 标签1．电源柜、电源分配柜中设备电源线断路器须用规范标签标明连接去向。
2．电源柜、电源分配柜中设备电源线断路器标签粘贴工整。
3．所有线缆两端均要粘贴标签，室内采用专用贴纸标签，室外采用塑料挂牌标签。
4．室内线缆标签粘贴位置一致。
电源线、地线、传输线、光纤等标签紧贴线缆端头粘贴，距离端头20 mm。
5．单板上不得粘贴标签或涂写标识，如果必须，应书写、粘贴工整。
6．标识方法应标出设备名称（编码）和尽可能详细的接口位置，按照“设备名称（编码）--接口号”等方式标注，不得简单使用数字标注。
7．标签粘贴朝向一致，表示线缆去向的一面朝上或朝向维护操作面，方便阅读。
5.3 其它1. 安装使用工具符合防静电要求。
2. 单板拆包装、插拔符合防静电操作规范。
3. 配发扩容的信号电缆，宜绑扎或插接固定到待扩容机柜内部预留位置，便于今后扩容维护，避免丢失。
4. 未使用的插头应进行保护处理，加保护帽等。
5. 机架周围地板空隙应堵上，地板下不应有剪下的线扣和螺丝及其它杂物。
6. 机房应干净、整洁，作废的包装箱等杂物应清除。
安装剩余备用物品应整齐合理堆放。
7．所装保险丝规格与额定标称要求一致。
