机房工程(机房建设)施工工艺、施工准备施工技术准备审查拟装修工程地点、总平面与现场情况是否一致，各专业的原设计功能和更改后使用要求是否能达到各方面要求。
审查总平面与其它设计图在内容、坐标、尺寸、标高等方面是否一致；图纸与招标文件有无冲突和遗漏。
审查设计图是否齐全、完整，招标文件是否符合国家有关要求和规范。
审查新的设备安装图和与其配套的施工图，核实坐标、标高是否统一及是否影响装饰标高，并对原有的机电设备系统进行现场勘察。
审查设计图中工艺复杂、施工难度大、技术要求高的项目，同时对使用的新技术、新工艺、新材料加以分析研究。
对比现有施工技术水平和管理水平，保证质量和工期要求并采取适当调整措施，巩固施工技术力量。
明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排并落实供货期及人力资源调配方案。
上述工作完成后组织考察施工现场并提出整改方案，为确保技术力量，同由公司总工程师、副总工程师、项目经理一同编制施工总体方案及技术难点交底并定期去现场指导工程施工，解决技术难点。
前期工作组织技术组，负责现场各项技术准备工作落实到位，在进场 日后提交业主部分项目的工艺图、需设计变更部分汇总表、材料采购计划及其它相关资料。
进场前了解业主各项要求并组织进场施工人员进行各项培训，为便于安排工人加班，就近联系住所及食堂，以保障施工人员无后顾之忧。
请业主对供货厂家进行系统考察，使业主能提前掌握全面情况并预先感受设计效果。
、入场准备我公司收到入场通知后即可全方位进入施工状态，临设用具到现场拼装即可，机具设备按工艺要求配齐调入，用完后撤出现场。
进场后按编制好的《施工进度计划》指导施工。
进场前还要做好施工图预算，确定材料使用量并组织材料封样和签订采购加工合同。
布置临时办公室及仓库。
、精确放线根据总平面图纸进行计算、测定、编制坐标定位。
在总平面中按功能要求分区域及平面轴线及结构几何尺寸定位。
根据立面图的设计要求，采用水准仪标识，水平管定位法，标出各功能区域的实际标高定位。

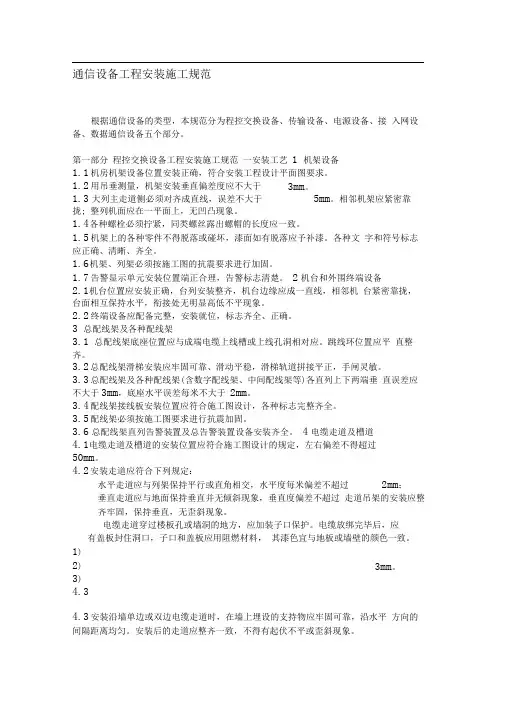

通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接 入网设备、数据通信设备五个部分。
第一部分 程控交换设备工程安装施工规范 一安装工艺 1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2 用吊垂测量，机架安装垂直偏差度应不大于 1.3大列主走道侧必须对齐成直线，误差不大于 5mm 。
相邻机架应紧密靠拢; 整列机面应在一平面上，无凹凸现象。
1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文 字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7 告警显示单元安装位置端正合理，告警标志清楚。
2机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机 台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2 终端设备应配备完整，安装就位，标志齐全、正确。
3 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平 直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3 总配线架及各种配线架(含数字配线架、中间配线架等)各直列上下两端垂 直误差应不大于3mm ，底座水平误差每米不大于 2mm 。
3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6总配线架直列告警装置及总告警装置设备安装齐全。
4电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm 。
4.2 安装走道应符合下列规定：1)2)3)4.3 4.3 安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平 方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43469967627
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
机房工程(机房建设)施工工艺1. 建设前的准备在机房建设开始之前，必须进行一系列的准备工作。
这些准备工作包括以下内容：1.1 地面和墙体的清理在机房建设之前，需要对地面和墙体进行彻底清洁，以确保工作环境的干净整洁。
在进行清理的同时，还需要检查地面和墙体是否完好无损，如果存在问题需要及时修补。
1.2 确定机房的布局机房的布局是非常重要的。
在确定机房的布局之前，需要考虑到机房的用途，机房各个设备的布局，以及机房内部的通风和空调系统等。
1.3 确定机房的尺寸在机房建设之前，需要根据机房的用途，确定机房的尺寸。
在确定机房的尺寸的时候，需要考虑到机房内部设备的大小和数量，以便保证机房空间充足，并且不会出现堆积和拥挤的情况。
1.4 设计机房内部设备的规划在确定机房的尺寸之后，还需要对机房内部设备进行规划，包括服务器机架、交换机、路由器、UPS电源等设备的排列位置，以便实现机房内部的设备接入、调试和维护等工作。
2. 机房建设机房建设是机房工程的重要组成部分。
在机房建设的过程中，需要考虑到以下内容：2.1 建造机房空间在机房建设之前，需要先建造机房空间。
在建造机房空间的过程中，需要按照设计图纸进行，以确保机房的尺寸和布局准确无误。
2.2 安装电力系统电力系统是机房建设的重要组成部分。
在安装电力系统的过程中，需要考虑到机房的用电量，以便选择适当的电力设备，并且保证机房内部设备的正常供电。
2.3 安装通风和空调系统在机房建设之后，需要安装通风和空调系统，确保机房内部空气的流通和温度的适宜。
在安装通风和空调系统的过程中，需要按照设计图纸进行。
2.4 建造机房内部设备的支架在机房建设之后，需要建造机房内部设备的支架。
支架是机房内部设备固定的基础，必须要稳固可靠。
3. 工程接收和验收机房工程的接收和验收是机房建设的最后一步。
在接收和验收过程中，需要进行以下工作：3.1 查看机房施工图纸在接收和验收机房工程之前，需要查看机房施工图纸，确认机房内部设备的布局、电力系统、通风系统等各项工作是否和设计图纸相符。
未完…………….
更多精练易懂的施工图解及动画讲解视频，通信与广电实务的宝贵资料，纯干货，请联系
QQ：2877464382
小店：
/item.htm?id=43469967627
本店特色：
1、不同于一般培训机构或网上流传的精华考点总结（九阴真经）
2、秒记口诀（利用天马行空的联想，帮助记忆）
3、各种施工动画讲解视频，生动形象，让专业名词不再是障碍，易于记忆。
4、线路工程、管道工程、设备安装工程的工艺图解，图文并茂，展现施工流
程，让你彻底抛弃繁琐冗长的文字。
5、案例专题分析（双代号网络图，工期费用索赔，线路工程，管道工程，设
备安装工程等专题）。
6、网络辅导。
购买后会被邀请加入内部VIP培训群，学习过程中有疑问可随
时提出，亦可一对一交流，店主也会一直与考友共同学习，争取随时解答各老友的疑问。
7、各大培训机构的讲课视频及押题（张毅、袁立云、张永刚等），2014的视
频全部齐全，2015的视频会陆续更新。
8、附送公共课各培训机构视频课件资料！。
智能化工程《施工工艺图片集》第1页，共46页目录一、机房二、设备间三、终端设备四、管，线,槽五、桥架六、仓库管理第2页，共46页第3页，共46页不合格一、机房1：线缆凌乱,无分类绑扎。
2：标示标签凌乱无序。
3:设备随意摆放无固定。
4：设备安装无整体规划.5：未考虑设备间的散热。
第4页，共46页不合格一、机房1：线缆凌乱,无分类绑扎.2：标示标签凌乱无序。
3:设备随意摆放无固定。
4：设备安装无整体规划.5:未考虑设备间的散热。
第5页，共46页不合格一、机房1:设备无受力支撑点。
2：无标示标签.3：设备堆叠，未采用机架安装。
4：灰尘太多，未保护及时清洁.5：未考虑设备间的散热。
第6页，共46页合格一、机房1：线缆绑扎规范，打孔固定受力。
2：设备分层安装，整洁散热。
3：标示标签整齐可辨。
第7页，共46页合格一、机房1:线缆绑扎规范。
2：线缆标签标识清晰可辨.3：设备分层安装，整洁散热,设备规划统一。
第8页，共46页合格一、机房1:线缆绑扎规范，打孔固定受力.2：机架式分类安装，规范整洁。
3:统计规划，提前预留后期安装位置。
第9页，共46页合格一、机房1:线缆绑扎规范，打孔固定受力。
2：设备摆放统计，横平竖直。
3:线缆之间距离留放均匀合理.第10页，共46页合格一、机房1：线缆分类绑扎规范，走线方式统计。
2：设备摆放统计，横平竖直.3：线缆标示规范统一.4:各设备独立连接接地，静止串并联接。
第11页，共46页合格一、机房1:设备安装横平竖直,无缝隙。
2：机柜牢固、结实、无油漆损伤.3:设备分类标识，清晰可辨.第12页，共46页合格一、机房1:桥架安装牢固。
2:线缆整理规范。
3：线缆弯曲弧度合理,符合规范。
第13页，共46页合格一、机房1：机柜布置合理.2:线缆整理规范。
3：线缆弯曲弧度合理。
第14页，共46页合格一、机房1：UPS电箱安装牢固。
2:线缆整理规范.3：布置摆放合理。
第15页，共46页合格一、机房1：防静电地板安装平整.2：门口台阶处理实用规范.3：台阶边角铝合金包边实用。
