直埋穿管排管电缆沟：电缆的4种敷设方式

电力电缆的敷设方式电力电缆的敷设方式有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。

从技术上比较，电缆隧道方式和电缆沟敷设方式是最佳的敷设方式，因为这两种方式便于电缆的施工、维护和检测、修理。

在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。

实践证明公用隧道运转效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。

在国内，由于各种因素的限制，这种敷设方式是较少的。

相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检测、修理，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。

因此电缆敷设方式的选择，要结合工作中遇到的实际问题，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运转可靠性，便于维护的要求和技术经济合理的原则确定。

电力电缆的选型常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。

目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为了让用最广的电缆产品。

在电缆选型时，应根据使用的不同环境和条件，根据实际情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。

电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用期限等。

如选用的电缆截面积偏小，会导致电压质量下降。

线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。

因此应根据负荷预测结果，选择合适的截面积，使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求，最大短路电流作用下的热稳定要求。

由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。

在三相四线制低压电网选用电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。

150~200 50~100 150 200
35
充沙电缆沟内，电缆平行敷设在沟中，电缆间净距不小于35mm，层间净距不小于 100mm，中间填满砂子。
③沟的全长应装设连续的接地线，接地线两头与接地极相连。
电缆隧道敷设
• 1．适用范围
• 电缆隧道敷设维护检修方便，在运行中异常现象较容易发现，又不易受外界的各种损
• ⑧电缆中间接头盒外面应有防止机械损伤的保 护
•
盒(塑料电缆中间接头例外)。 ⑨敷设在郊区及空旷地带的电缆线路，应竖立
电
缆位置的标志。
电缆沟敷设
• 1.适用范围 • 在发电厂、变配电站及一般工矿企业的生产装置内，均可采用电缆沟
敷设的方式。但地下水位太高的地区不宜采用电缆沟敷设，否则沟内 长年积水，不便维护，若水中含有腐蚀性介质会损坏电缆，化工企业 就是这种情况。电缆沟的形式有两种，一般场所可采用普通电缆沟， 结构如图3-2。在有。充砂电缆沟内不用安装电缆支架，其结构如图3-3所 示。
• 在市区街道敷设多条电缆，在不宜建造电缆沟和电缆隧道的情况下，可采用排管。排
管敷设具有下列优点: • ①减少了对电缆的外力破坏和机械损伤; • ②消除了土壤中有害物质对电缆的化学腐蚀; • ③检修或更换电缆迅速方便; • ④随时可以敷设新的电缆而不必挖开路面。 • 2．技术要求
• ①敷设在排管内的电缆应使用加厚的裸铅包域塑料护套电缆。排管应使用对电缆金属包
直埋敷设
• 1．适用范围 • 直埋敷设是将电缆直接埋在地下，具有投资小、施工方便和散热条件好等优
点，是最经济而广泛采用的一种敷设方法。采用这种敷设方法，并排敷设的 电缆之间需有一定的砂层间隔，这样当一根电缆发生故障时，波及另一根电 缆的可能性减小，提高了供电的可靠性。但这种敷设方式电缆易受地中腐蚀 性物质的侵蚀，且查找故障和检修电缆不便，特别是在冬季土壤冻结时事故 抢修难度很大。 • 这种方式适用于地下无障碍，土壤中不含严重酸、碱、盐腐蚀性介质，电缆 根数较少的场合，如郊区或车辆通行不太频繁的地方。 • 2．技术要求 • ①直埋电缆一般应选用铠装电缆。只有在修理电缆时，才允许用短段无铠装电 缆，但必须外加机械保护。选择直埋电缆线路时，应注意直埋电缆周围泥土 应不含有腐蚀电缆金属包皮的物质。 • ②电缆表面距地面的距离应不小于0.7m。冬季土壤冻结深度大于0.7m的地区， 可适当加大埋设深度，使电缆埋于冻土层以下。引入建筑物或与地下障碍物 交 叉时可浅一些，但不得小于0.3m，且应采取保护措施。 • ③电缆相互水平接近时的最小净距是:l0kV及以下电缆为0.1m;l0kV以上为 0.25m;不同使用部门的电缆(包括通讯电缆)为0.5m，若电缆用隔板隔开时可 降为0.1m，穿管时不作规定。 • ④电缆互相交叉时的最小净距为0.5m，在交叉点前后lm范围内用隔板隔开时 降为0.25m，穿管时不作规定。

直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。

此低压电缆采用直埋敷设。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

电缆配管电气安装知识电力电缆配管注：适用于三芯、三芯+N及四芯等截面电力电缆。

电力电缆的敷设方式有几种？如简很据敷设方式选用电缆？电力电缆的敷设方式有以下几种：(1)直接埋在地下。

(2)安装在架空钢索上。

(3)安装在地下隧道内。

(4)安装在电缆沟内。

(5)安装在建筑物墙上或天棚上。

(6)安装在桥梁构架上。

(7)敷设在水下。

以上各种敷设方式各有优缺点，采取何种敷设方式，应由具体情况决定，一般要考虑到城市发展规划、现有建筑物的密度、电缆线路的长度、敷设电缆的根数及其周围环境的影响。

将电缆直接埋在地下，是最经济而又最广泛采用的敷设方式，它适用于郊区和车辆通行不太频繁的地方。

电力电缆的敷设方式不同时，应选用不同的电缆。

直埋敷设应使用具有铠装和防腐层的电缆；在室内、沟内和隧道内敷设的电缆，应采用阻燃（难燃）或非阻燃交联聚乙烯铠装电缆；确保无机械外力时，可选用无铠装电缆；易发生振动的区域必须使用铠装电缆。

承受压力的敷设条件下，应选用钢带铠装电缆；承受拉力的敷设条件下，应选用钢丝铠装电缆。

PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管CEC或CC都表示暗敷设在顶板内CEC表示:暗敷设在顶板内--现浇板.空芯预制板,线就穿预制板孔CEC是一种不常用的敷设方式，CE在这里是天棚的意思，而后面的C为暗敷设，即天棚内暗敷设，实际就是在吊顶内沿楼板下敷设。

电缆敷设方式目前，电缆的敷设方式有直埋、电缆沟、排管、顶管、电缆隧道等，他们有着不同的技术结构特点，因而适应的环境也有较大的区别。

（1）直埋敷设直埋敷设是指将电缆直接埋设于地面下的敷设方式，其适用于电缆线路不太密集的城市地下走廊，在次干道和支路上采用。

电缆埋设深度为0.7~1.5m，覆盖15cm细土或细沙，并用水泥盖板保护。

直埋敷设电缆同路径条数一般不超过6条，参见图1。

地表水泥盖板电力电缆图1直埋敷设示意图对直埋式电缆的规定：1）直接埋在地下的电缆适用于铠装和交联电缆，在选择直埋电缆线路时，应注意直埋电缆周围的土壤，对有可能出现的电解腐蚀、化学腐蚀、热影响及小动物活动的地点敷设电缆应取防止损伤的措施。

2）电缆埋置深度（由地面至电缆外皮）0.8米，如电缆穿越农田时，为防止被农业机械挖掘，可适当考虑加深。

3）电缆之间，电缆与地面“道路”、“管道”建筑物之间平行和交叉时的最小允许净距见表4-1。

4）电缆与树干的距离一般不宜少于0.7米。

如城市绿化个别地区，达不到上述距离时，可采取措施，由双方协调解决。

5）电缆与城市管道、公路或铁路交叉时，应敷设于管中或遂道内，管的内径不应小于电缆外径的1.5倍，且不得小于100毫米，管顶距路轨底或公路面深度不应小于0.7米，管长除跨越公路或轨道宽度外一般应在两端各伸长2米，在城市街道，管长应伸出车道路面。

6）电缆直接敷设时，应在电缆沟底铺上一层砖，两边应放砖，电缆敷设以后，上面应铺以100毫米的砂层然后盖上一层砖。

7）直埋电缆自沟引至遂道、人井及建筑物时，应穿在管中，并在管口加以堵塞，以防漏水。

8）电缆从地下或电缆沟引出地面时，地面上2米的一段应用金属管或罩加以保护，其根部应伸入地面以下0.1米。

9）地下并列敷设的电缆，其中间接头盒位置须相互错开，其净距不应小于0.5米。

10）敷设在郊区及空旷地带的电缆线路，应竖立电缆位置标志。

电缆之间、电缆与地面、道路、管道、建筑物之间平行和交叉时的最小允许净距见下表。

穿电线管敷设：MTSR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电线电缆敷设规范1、范围本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。

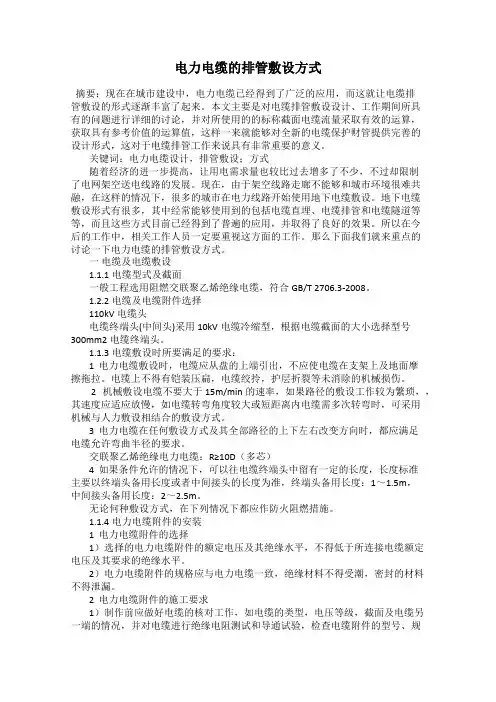

电力电缆的排管敷设方式摘要：现在在城市建设中，电力电缆已经得到了广泛的应用，而这就让电缆排管敷设的形式逐渐丰富了起来。

本文主要是对电缆排管敷设设计、工作期间所具有的问题进行详细的讨论，并对所使用的的标称截面电缆流量采取有效的运算，获取具有参考价值的运算值，这样一来就能够对全新的电缆保护财管提供完善的设计形式，这对于电缆排管工作来说具有非常重要的意义。

关键词：电力电缆设计，排管敷设；方式随着经济的进一步提高，让用电需求量也较比过去增多了不少，不过却限制了电网架空送电线路的发展。

现在，由于架空线路走廊不能够和城市环境很难共融，在这样的情况下，很多的城市在电力线路开始使用地下电缆敷设。

地下电缆敷设形式有很多，其中经常能够使用到的包括电缆直埋、电缆排管和电缆隧道等等，而且这些方式目前已经得到了普遍的应用，并取得了良好的效果。

所以在今后的工作中，相关工作人员一定要重视这方面的工作。

那么下面我们就来重点的讨论一下电力电缆的排管敷设方式。

一电缆及电缆敷设1.1.1电缆型式及截面一般工程选用阻燃交联聚乙烯绝缘电缆，符合GB/T 2706.3-2008。

1.2.2 电缆及电缆附件选择110kV电缆头电缆终端头(中间头)采用10kV电缆冷缩型，根据电缆截面的大小选择型号300mm2电缆终端头。

1.1.3电缆敷设时所要满足的要求：1 电力电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。

电缆上不得有铠装压扁，电缆绞拎，护层折裂等未消除的机械损伤。

2 机械敷设电缆不要大于15m/min的速率，如果路径的敷设工作较为繁琐，，其速度应适应放慢，如电缆转弯角度较大或短距离内电缆需多次转弯时，可采用机械与人力敷设相结合的敷设方式。

3 电力电缆在任何敷设方式及其全部路径的上下左右改变方向时，都应满足电缆允许弯曲半径的要求。

交联聚乙烯绝缘电力电缆：R≥10D（多芯）4 如果条件允许的情况下，可以往电缆终端头中留有一定的长度，长度标准主要以终端头备用长度或者中间接头的长度为准，终端头备用长度：1～1.5m，中间接头备用长度：2～2.5m。

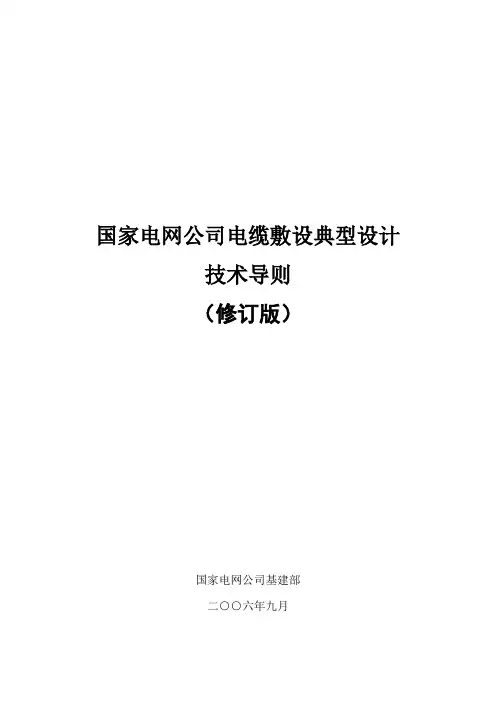

国家电网公司电缆敷设典型设计技术导则（修订版）国家电网公司基建部二○○六年九月电缆敷设典型设计技术原则第1章技术原则概述1.1 技术依据下列文件中的条款通过本导则的引用而成为本导则的条款。

GB 50003-2001 砌体结构设计规范GB 50007－2002 建筑地基基础设计规范GB 50009-2001 建筑结构荷载GB 50010－2002 混凝土结构设计规范GB 50011－2001 建筑抗震设计规范GB 50017 钢结构设计规范GB 50116-1998 火灾自动报警系统设计规范GB 50168－1992 电气装置安装工程电缆工程施工及验收规范 GB 50204－2002 混凝土结构工程施工质量验收规范GB 50217－1994 电力工程电缆设计规范DL/T-401-2002 高压电缆选用导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 5221-2005 城市电力电缆线路设计技术规定DLGJ-154-2000 电缆防火措施设计和施工与验收标准JB/T 10181.1～10181.5 电缆载流量计算SD 117—1984 农村低压地埋电力线路设计、施工和运行管理暂行规定DL-0132 电缆运行规程1.2 设计范围电缆敷设典型设计的设计范围是国家电网公司系统内城（农）网新建、扩建等110kV及以下电力电缆线路敷设，包括电缆设施与电气设施相关的建筑物、构筑物；排水、火灾报警系统、消防等。

1.3 敷设方式电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁（桥架）等敷设方式。

1.4 设计深度按DL/T 5221-2005《城市电力电缆线路设计技术规定》、《国家电网公司66kV及以下输配电工程典型设计指导性意见》的有关要求达到扩大初步设计深度。

1.5 假定条件按照城市（农村）道路规划要求，具有符合相关规程要求的电缆敷设通道。

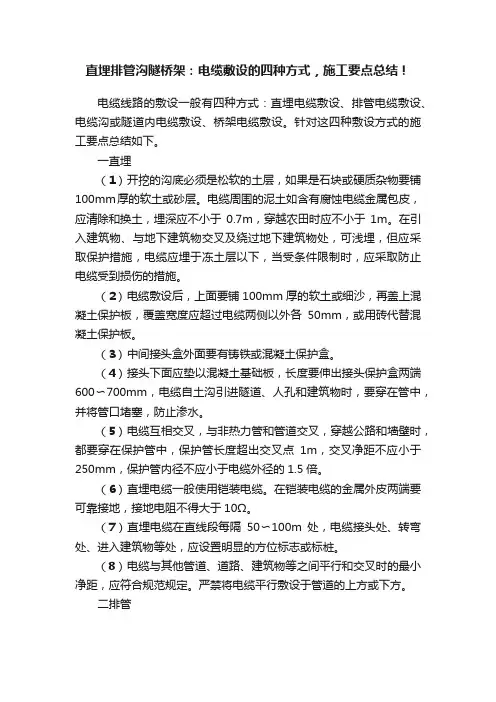

直埋排管沟隧桥架：电缆敷设的四种方式，施工要点总结！电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。

针对这四种敷设方式的施工要点总结如下。

一直埋（1）开挖的沟底必须是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。

电缆周围的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施，电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。

（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。

（3）中间接头盒外面要有铸铁或混凝土保护盒。

（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。

（5）电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。

（6）直埋电缆一般使用铠装电缆。

在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。

（7）直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。

严禁将电缆平行敷设于管道的上方或下方。

二排管（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必须光滑；2）按需要的孔数将管子排成一定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采用铠装电缆。

电缆敷设方式的比较受到地形条件的直接影响，电缆的敷设方式不同，比较常见的有直埋敷设、排管敷设、电缆沟敷设、桥梁敷设、垂直敷设。

出于工程技术和实际需求的考虑，电力工程中的电缆敷设以直埋敷设、排管敷设、电缆沟敷设这3 种最为常用。

每种电缆敷设方式都有自身的显著优势，也有明显的不足，因而适用的条件也不尽相同。

电力工程电缆敷设方式的选择，除了与敷设方式本身的适用条件和优缺点密不可分，还受到城市规划和经济效益的重要影响。

现将这几种敷设方式作以简单的比较分析。

1.1 直埋敷设直埋敷设在电力工程中是一种应用比较广泛的敷设方式。

因为这种敷设方式的操作比较简单，对技术的要求相对较低，所以能够有效地控制工程成本。

由于电缆线路设置得比较简单，所以一旦发生线缆故障，查找和排除的范围较小，有利于解除故障。

另一方面，与土壤的良好接触，使得直埋敷设电缆的散热条件更好。

但是，电缆直埋敷设的限制条件和直观缺点也比较显著。

首先要将电缆埋在地下，会占用大量的空间，为了防止腐蚀，对土壤的酸碱性要求也比较高。

其次，与城市建设工作的配合度过低。

1.2 隧道敷设有时电缆的敷设需要穿越河道，而且电缆数量密集，所以隧道敷设应运而生。

尤其在某些地段，地下管线特别集中，为电力布局带来巨大困难，就需要建设地下走廊，较大的空间可以满足各种管线需求。

这种敷设方式地下空间大，施工人员和机器方便出入，也有利于平时的检修和排查工作，同时对外力的抵抗能力也比较强。

这种公用型隧道敷设比各种管线单独敷设节省空间，也不需要各种管线单独敷设并进行多次开挖，对交通的影响较小。

但是，隧道敷设的缺点十分明显。

首先，这种敷设方式需要投入大量的资金，对土地空间的占用面积过大，所以经济性方面处于劣势。

其次，排水问题的影响大，如果排水工作出现问题，电缆容易受潮损坏，损失比较大。

通风工作缺失也会引起电缆老化和明显的消防隐患。

此外，隧道敷设的建设周期比较长，需要大量资金和先进技术的持续支撑。

电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。

除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。

一、直埋电缆敷设：1）直埋于土中，沟底宽为0.4~1.4米，电缆埋深≥0.7米。

2) 埋设于预制槽盒中，沟底宽为0.5~1.2米，电缆埋深≥0.7米。

3）埋设于砖砌槽中，沟底宽为0.8~1.5米，电缆埋深≥0.7米。

二、电缆排管敷设：1）排管无混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

2）排管无混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

3）排管无混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。

4）排管无混凝土包封：排管覆土深度≥0.7米；1×8孔（￠150㎜），2×8孔（￠150㎜），3×8孔（￠150㎜），采用￠175（200）㎜时减一孔。

5）排管混凝土包封：排管覆土深度≥0.7米；1×3孔（￠150㎜），2×3孔（￠150㎜），3×3孔（￠150㎜），采用￠75（200）㎜时减一孔。

6）排管混凝土包封：排管覆土深度≥0.7米；1×4孔（￠150㎜），2×4孔（￠150㎜），3×4孔（￠150㎜），4×4孔（￠150㎜），采用￠175（200）㎜时减一孔。

7）排管混凝土包封：排管覆土深度≥0.7米；1×6孔（￠150㎜），2×6孔（￠150㎜），3×6孔（￠150㎜），采用￠175（200）㎜时减一孔。
