KV电缆线路排管敷设技术标准

110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查：1.1 电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

1.2 电缆型号、电压、规格应符合设计。

1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。

1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

1.7 在带电区域内敷设电缆，应有可靠的安全措施。

2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

3 电力电缆在终端头与接头附近宜留有备用长度。

4 电缆各支持点间的距离应符合设计规定。

当设计无规定时，不应大于表7中所列数值。

表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。

6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。

7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。

表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。

9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。

10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。

11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。

12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。

13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列，应符合相关规定。

13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。

电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。

浅析110kV电缆的敷设及注意事项1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。

2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。

一般可归纳为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。

均采用上述几种敷设方式交互结合来进行电缆敷设。

其敷设方式主要有以下特点：2.1直埋敷设方式直埋敷设方式投资成本少，是最经济和简便的一种敷设方式，但安全性较差，易遭受外力破坏而损伤到电缆。

2.2排管敷设方式城市地下管网较密，道路狭窄或挖掘困难且交通繁忙。

为保护电缆电缆安全运行，排管敷设方式是一种常见的敷设方式。

其缺点是散热条件下降，载流量低。

2.3电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。

电缆敷设更安全直观，可敷设的电缆条数较多，可抗外力的破坏。

其缺点是占地较宽，成本也较高。

2.4电缆隧道敷设方式电缆隧道敷设方式投资成本高，优点是可以同时容纳许多类型数量电缆，方便电缆的敷设、检修和维护，可以抗拒外力破坏。

3、工程案例分析工程包括敷设110kVXLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

3.1电缆的特性⑴XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

⑵XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

⑶XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

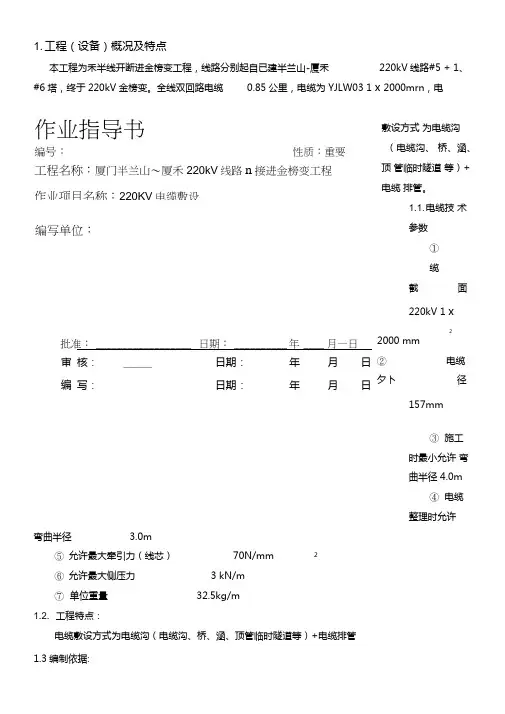

1. 工程（设备）概况及特点本工程为禾半线开断进金榜变工程，线路分别起自已建半兰山-厦禾 220kV 线路#5 + 1、#6塔，终于220kV 金榜变。

全线双回路电缆0.85公里，电缆为 YJLW03 1 x 2000mrn ，电敷设方式 为电缆沟 （电缆沟、 桥、涵、顶 管临时隧道 等）+电缆 排管。

1.1. 电缆技 术参数① 缆 截 面220kV 1 x22000 mm② 电缆 夕卜径157mm③ 施工 时最小允许 弯曲半径 4.0m④ 电缆 整理时允许弯曲半径3.0m⑤ 允许最大牵引力（线芯） 70N/mm 2⑥ 允许最大侧压力 3 kN/m ⑦ 单位重量 32.5kg/m1.2. 工程特点：电缆敷设方式为电缆沟（电缆沟、桥、涵、顶管临时隧道等）+电缆排管 1.3编制依据:作业指导书编号：性质：重要工程名称：厦门半兰山〜厦禾220kV 线路n 接进金榜变工程 作业项目名称：220KV 电缆敷设 编写单位：本施工方案编制依据：设计图纸、《电气装置安装工程电缆线路及验收规》、《电力工程电缆设计规范》2. 施工前准备工作及必须具备条件2.1. 施工人员安排 :施工负责人 1 人技术员 2 人电缆技工15 人电工 3 人（持证）焊工 2 人（持证）辅助工50 人2.2. 施工人员必需具备的条件2.2.1. 参加施工人员都应受过三级安全教育 , 并通过安全规程考试2.2.2. 熟悉施工图纸及施工现场环境2.2.3. 对电缆知识相当了解 , 具有敷施工高压电缆的施工经验 .2.2.4. 相应工种的施工人员必需持证上岗2.3. 工器具准备见附录二2.4. 设备及材料准备2.4.1. 根据设计及施工图要求 , 结合现场实际情况及时准备好相关设备和材料。

2.4.2. 设备运抵现场后 , 应认真做到下列检查 :A. 制造场的技术文件应齐全 , 主要包括合格证或质保书、产品说明书。

B. 设备型号、规格应符合设计要求，且均应完好无损。

电缆敷设作业
标准是指在电力工程中进行电缆敷设作业时需要遵循的一系列规定和标准。

以下是电缆敷设作业的一般标准：
1. 设计准备：在进行电缆敷设作业之前，需要有详细的设计方案和施工图纸。

设计方案应包括电缆的类型、截面和敷设方式等信息。

2. 施工准备：施工前需要开展必要的准备工作，包括清理施工区域、确定电缆敷设路线、准备敷设所需的材料和设备等。

3. 安全措施：电缆敷设作业涉及到电力设备和高压电缆，必须严格遵循安全规定和程序，保证施工人员安全。

4. 敷设方式：电缆可以采用直埋、管道敷设或架空敷设等方式。

根据具体情况选择合适的敷设方式，并严格按照设计要求进行操作。

5. 线路布置：电缆敷设应按照设计要求进行布置，保证线路的正常运行。

应注意避开其他管道和设备，并遵守相关的安全距离要求。

6. 固定和保护：敷设完成后，电缆应进行固定和保护。

固定方式可以采用钢托架、托盘等，并确保电缆不会受到外部损坏。

7. 测试与验收：敷设完成后，应进行电缆的测试和验收，确保线路的正常运行和符合设计要求。

以上是一些常见的电缆敷设作业标准，具体的标准还应根据不同的工程项目和地区的规定进行调整和执行。

中华人民共和国国家标准GB50168-2006电气装置安装工程电缆线路施工及验收规范2006-07-20发布2006-11-01施行中华人民共和国建设部目次1总则 (3)2术语 (3)3电缆及附件的运输与保管 (4)4电缆线路附属设施和构筑物的施工 (5)4.1电缆管的加工及敷设 (5)4.2电缆支架的配制与安装 (6)4.3电缆线路其它防护设施与构筑物的施工 (7)5电缆的敷设 (7)5.1一般规定 (7)5.2直埋电缆的敷设 (10)3电缆导管内电缆的敷设 (12)5.4电缆构筑物中电缆的敷设 (12)5.5桥梁上电缆的敷设 (13)5.6水底电缆的敷设 (13)5.7电缆的架空敷设 (14)6电缆附件的安装 (14)6.1一般规定和准备工作 (14)6.2安装要求 (16)7电缆线路防火阻燃设施的施工 (17)8工程交接验收 (18)附录A侧压力和牵引力的常用计算公式 (19)1总则1.0.1为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

1.0.2本规范规定了电力电缆线路（以下称电缆线路）安装工程及附属设备和构筑物设施的施工及验收的技术要求。

1.0.3本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

1.0.4矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

电缆线路的安装应按已批准的设计进行施工。

1.0.5采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。

设备应有铭牌。

1.0.6施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。

对重要的施工项目或工序，尚应事先制定安全技术措施。

1.0.7电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。

1.0.8对有抗干扰要求的电缆线路，应按设计要求采取抗干扰措施。

1.0.9电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。

附件110～220kV电缆及通道设计技术导则国网湖南省电力有限公司二○一九年二月长沙目次1 总则(省院) (1)2 规范性引用文件(省院) (1)3 电缆保护管敷设(中心院) (2)3.1明挖排管 (3)3.2水平定向钻(拉管) (5)3.3顶管 (9)3.4电缆防火 (10)4 电缆沟敷设(星电院) (10)4.1一般规定 (10)4.2技术要求 (11)4.3电缆防火 (12)5 电缆隧道及综合管廊电力舱(省院) (12)5.1一般规定 (12)5.2隧道结构设计 (14)5.3电缆隧道及综合管廊电力舱空间布置 (18)5.4接地 (19)5.5电缆支持与固定 (19)5.6附属设施 (20)5.7电缆防火 (26)6 电缆及附件（星电院） (26)6.1电缆本体的选择 (26)6.2电缆截面的选择 (28)6.3电缆附件的选择 (28)6.4电缆线路雷电过电压保护 (30)6.5电缆金属护层接地 (30)7 电缆终端塔、杆(株洲院) (33)7.1一般规定 (33)7.2技术要求 (34)附录A：电缆标准截面参考载流量1 总则1.1 为满足湖南省快速增长的电力需求，助力经济高速发展，加快电力工程建设进度，规范城区新建、扩建、改造电缆线路工程设计、建设标准，特制定本基本原则。

1.2 本原则以国家、地方及行业的有关法律法规、标准、导则、规程和规范为基础，结合湖南的实际情况进行编制。

1.3 本原则适用湖南110～220kV电力电缆设计、建设工作，35kV及以下电缆线路参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB 50217-2018 电力工程电缆设计标准GB 50289-2016 城市工程管线综合规划规范GB 50838-2015 城市综合管廊工程技术规范GB 50168-2006 电气装置安装工程电缆线路施工及验收规范GB/T 50064-2014 交流电气装置的过电压保护和绝缘配合设计规范DL/T 5221-2016 城市电力电缆线路设计技术规定DL/T 1279-2013 电力电缆线路运行规程DL/T 5484-2013 电力电缆隧道设计规程1GB 50009-2012 建筑结构荷载规范GB 50011-2010(2016年版)建筑抗震设计规范GB 50010-2010(2015年版)混凝土结构设计规范GB 50017-2017 钢结构设计规范GB 50003-2011 砌体结构设计规范GB 50046-2008 工业建筑防腐蚀设计规范GB 50108-2008 地下工程防水技术规范Q/GDW 1512-2014 电力电缆及通道运维Q/GDW 1864-2012 电缆通道设计导则国家电网运检〔2016〕1152号国家电网公司高压电缆专业管理规定运检二〔2017〕104号国家电网公司关于印发城市电力电缆通道规划与使用管理规范和城市综合管廊电力舱规划建设指导意见的通知运检二〔2017〕105号国网运检部关于加强隧道内电缆本体及环境监测装置管理工作的通知国家电网运检〔2014〕354号国家电网公司关于印发电力电缆通道选型与建设指导意见的通知3 电缆保护管敷设电缆保护管敷设包含明挖排管、水平定向钻(拉管)、顶管。

220kV超高压电缆敷设安全技术措施批准：会审：审核：编制：XXXXX分公司电气专业公司目录1.目的2.工程概况3.编制依据4.敷设前应具备的条件5.电缆敷设安全技术措施6.安全注意事项7.图片介绍1 目的为了保证XX电厂三期工程220kV超高压电缆敷设工作安全、有序、规地进行，确保电缆设备及人身安全，制定本措施。

2 工程概况XX电厂三期工程为2*600MW超临界机组，设两台启动备用变56A、56B，启动备用变电源分别从启动变区220kV架空导线上引接，220kV架空导线由一期220kV升压站2002间隔供电，两者之间通过3根（每相一根，每根长605米）220kV超高压1*630mm2单芯铜导体电缆连接。

220kV电缆选用瑞士Nexans公司产品，型号为XDPbT，电缆绝缘采用XLPE交联聚乙烯材料，电压等级U0/U为127/220kV，电缆重量19.22kg/m，电缆外径98.3mm，静态允许的最小弯曲半径1970mm，敷设时允许的动态最小弯曲半径4000mm，敷设时导线上允许的最大牵引力37.8kN。

3 编制依据3.1 《电气装置安装工程电缆线路施工及验收规》（GB501681-92）。

3.2 《电力建设安全工作规程》（DL5009. 1-2002）。

3.3 Nexans公司220kV电缆资料4 敷设前应具备的条件4.1 电缆敷设线路上清洁无杂物，管无杂物，管口及管无毛刺，电缆线路经验收合格。

4.2 电缆线路上其它施工作业业已完成，不发生交叉施工。

4.3 施工用电源准备到位。

4.4 施工器具准备齐全。

4.5 天气良好，光线充分。

4.6 通讯联络便捷、畅通。

5 电缆敷设安全技术措施5.1 根据电缆盘的重量（14吨）采用适当的起升装置及起升管或起重杆对电缆盘进行架设，电缆盘架设处地坪应平整结实，电缆盘架设应牢固可靠，盘上设专人监护，以防盘架倒塌伤及人员及电缆。

5.2 电缆敷设采用机器敷设，每隔30米放置一只牵引机，电缆整条线路上的牵引机通过成套控制装置同步工作，牵引时做到同时对电缆施力，有异常情况时能同时停机消除电缆各处的牵引力。

电力排管施工验收标准电力施工中排管是重要组成部分，常见的电力排管验收标准主要由以下：(一)排管路径走向和通道断面，应与规划设计一致。

(二) 排管与其它管线、构筑物基础等最小允许间距应满足有关规程的要求。

严禁将电缆平行敷设于地下管道的正上方或正下方。

(三) 35～220kV排管和 18 孔及以上的6～20 kV管方式应采取（钢筋）混凝土全包封防护。

(四) 用于敷设单芯电缆的管材应选用非铁磁性材料。

(五)排管管材的内径不宜小于电缆外径或多根电缆包络外径的1.5 倍，且不宜小于150mm；内部应光滑无毛刺，管口应无毛刺和尖锐棱角，管材动摩擦系数应符合GB50217 规定。

(六)排管要求管孔无杂物，双向疏通检查无明显拖拉障碍。

(七)排管在10%以上的斜坡中，应在标高较高一端的工作井内设置防止电缆因热伸缩而滑落的构件。

(八)排管管路顶部土壤覆盖厚度不宜小于 0.5m。

(九)排管管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于 0.2%。

(十)排管管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。

(十一)排管管孔端口应采取防止损伤电缆的处理措施。

(十二)排管在选择路径时，应尽可能取直线，在转弯和折角处，应增设工作井。

在直线部分，两工作井之间的距离不宜大于150m，排管连接处应设立管枕。

(十三)排管管道径向段应无明显沉降、开裂等迹象。

(十四)排管内所有管孔（含已敷设电缆）和电缆通道与变、配电站（室）连接处均应采用阻水法兰等措施进行防水封堵。

(十五)排管上方沿线土层内应铺设带有电力标识警示带，宽度不小于排管，地面应设置明显的警示标识。

(十六) 排管端头宜设工作井，无法设置时，应在埋管端头地面上方设置标识。

(十七)工作井应采用钢筋混凝土结构,设计使用年限不应低于50 年；防水等级不应低于二级。

(十八)工作井应无倾斜、变形及塌陷现象。

井壁立面应平整光滑，无突出铁钉、蜂窝等现象。

工作井井底平整干净，无杂物。

国家电网公司电缆敷设典型设计技术导则（修订版)国家电网公司基建部二○○六年九月电缆敷设典型设计技术原则第1章技术原则概述1.1 技术依据下列文件中的条款通过本导则的引用而成为本导则的条款。

GB 50217－1994 电力工程电缆设计规范DL/T—401—2002 高压电缆选用导则DL/T 5221-2005 城市电力电缆线路设计技术规定JB/T 10181.1～10181。

5 电缆载流量计算1。

2 设计范围电缆敷设典型设计的设计范围是国家电网公司系统内城（农）网新建、扩建等110kV及以下电力电缆线路敷设，包括电缆设施与电气设施相关的建筑物、构筑物；排水、火灾报警系统、消防等.1.3 敷设方式电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁（桥架）等敷设方式。

1。

4 设计深度按DL/T 5221—2005《城市电力电缆线路设计技术规定》、《国家电网公司66kV及以下输配电工程典型设计指导性意见》的有关要求达到扩大初步设计深度。

1.5 假定条件按照城市(农村)道路规划要求，具有符合相关规程要求的电缆敷设通道。

第2章敷设方案技术条件2。

1电缆敷设方式分类说明:□表示方案分类号，A：直埋敷设，B：排管敷设，C:电缆沟敷设,D：隧道敷设，E: 桥梁（桥架）敷设，F：电缆工作井;1、2···n表示子方案号2。

1.1电缆直埋敷设典型设计方案电缆直埋敷设典型设计方案技术条件见表2－1.表2－1电缆直埋敷设典型设计方案技术条件一览表注电缆穿越农田时的最小埋深为1m。

2.1.2电缆排管敷设典型设计方案电缆排管敷设典型设计方案技术条件见表2－2。

表2－2电缆排管敷设典型设计方案技术条件一览表2。

1。

3电缆沟敷设典型设计方案电缆沟敷设典型设计方案技术条件见表2－3.表2－3 电缆沟敷设典型设计方案技术条件一览表2.1。

4电缆隧道敷设典型设计方案电缆隧道敷设典型设计方案技术条件见表2－4。

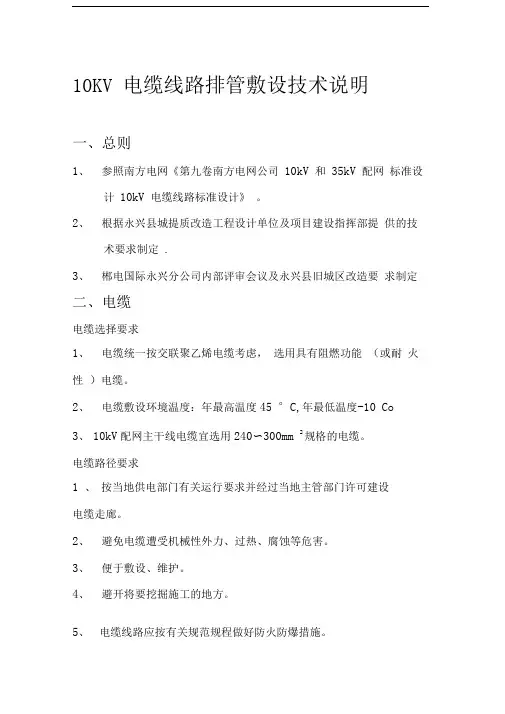

10KV 电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV 和35kV 配网标准设计10kV 电缆线路标准设计》。

2、根据永兴县城提质改造工程设计单位及项目建设指挥部提供的技术要求制定.3、郴电国际永兴分公司内部评审会议及永兴县旧城区改造要求制定二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能（或耐火性）电缆。

2、电缆敷设环境温度：年最高温度45 °C,年最低温度-10 Co3、10kV配网主干线电缆宜选用240〜300mm 2规格的电缆。

电缆路径要求1 、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。

2、避免电缆遭受机械性外力、过热、腐蚀等危害。

3、便于敷设、维护。

4、避开将要挖掘施工的地方。

5、电缆线路应按有关规范规程做好防火防爆措施。

6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。

埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP 单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm ，行人道不小于5mm ，其中涂塑钢管要求不小于4mm 。

埋管材质要求：行人道采用C-PVC管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE管或MPP管，本次排管采用直径为160 的C-PVC管、PE管。

2、10kV电缆保护管连接要求：C-PVC管（承插连接）、PE管（可焊接）、MPP 管（可焊接）、MPP 单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）。

当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。

当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。

3、单根保护管使用时，宜符合下列规定：1 .每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0.5m ；与铁路交叉处距路基不宜小于1.0m ；距排水底不宜小于0.3m ；3.并列管相互间宜留有不小于20mm 的空隙。

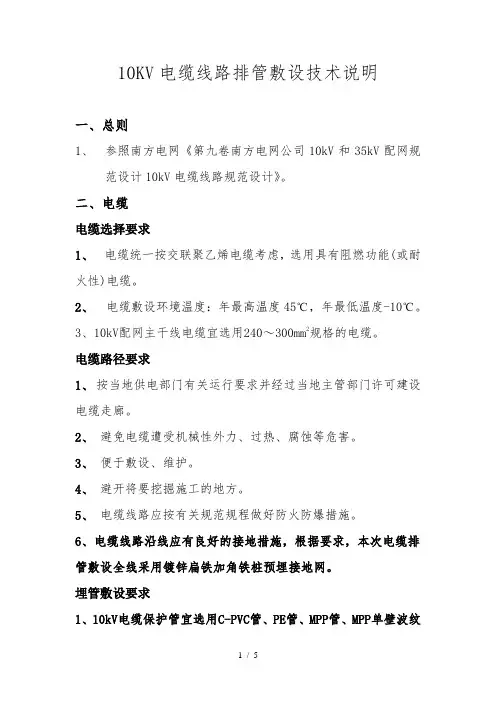

10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网规范设计10kV电缆线路规范设计》。

二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性)电缆。

2、电缆敷设环境温度：年最高温度45℃，年最低温度-10℃。

3、10kV配网主干线电缆宜选用240～300mm2规格的电缆。

电缆路径要求1、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。

2、避免电缆遭受机械性外力、过热、腐蚀等危害。

3、便于敷设、维护。

4、避开将要挖掘施工的地方。

5、电缆线路应按有关规范规程做好防火防爆措施。

6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。

埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。

埋管材质要求：行人道采用C-PVC 管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC 管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE管或MPP管，本次排管采用直径为160的C-PVC管、PE管。

2、 10kV电缆保护管连接要求：C-PVC管（承插连接）、PE管（可焊接）、MPP管（可焊接）、MPP单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）。

当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。

当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。

3、单根保护管使用时，宜符合下列规定：1.每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m；距排水底不宜小于0.3m；3.并列管相互间宜留有不小于20mm的空隙。

10K V电缆线路排管敷设技术标准-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV和35kV配网标准设计10kV电缆线路标准设计》。

二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能(或耐火性)电缆。

2、电缆敷设环境温度：年最高温度45℃，年最低温度-10℃。

3、10kV配网主干线电缆宜选用240～300mm2规格的电缆。

电缆路径要求1、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。

2、避免电缆遭受机械性外力、过热、腐蚀等危害。

3、便于敷设、维护。

4、避开将要挖掘施工的地方。

5、电缆线路应按有关规范规程做好防火防爆措施。

6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。

埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPP管、MPP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm，行人道不小于5mm，其中涂塑钢管要求不小于4mm。

埋管材质要求：行人道采用C-PVC管、PE管、MPP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC管、PE管、MPP管、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE管或MPP管，本次排管采用直径为160的C-PVC管、PE管。

2、 10kV电缆保护管连接要求：C-PVC管（承插连接）、PE管（可焊接）、MPP管（可焊接）、MPP单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）。

当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。

当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。

3、单根保护管使用时，宜符合下列规定：1.每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2.地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m；距排水底不宜小于0.3m；3.并列管相互间宜留有不小于20mm的空隙。

10kV电缆线路典型设计技术原则（国⽹）1、主要设计规程、规范本次阐述的10kV 电缆线路指交流额定电压 10kV 电⼒电缆线路，包括电缆本体、附件与相关的建（构）筑物、排⽔、消防和⽕灾报警系统等。

10kV 电缆线路敷设设计⼀般分直埋、排管、电缆沟、电缆隧道四种⽅式。

10kV 电缆线路设计中常⽤的规程规范如下：GB 29415 耐⽕电缆槽盒GB 50003 砌体结构设计规范GB 50009 建筑结构荷载规范GB 50010 混凝⼟结构设计规范GB 50016 建筑设计防⽕规范GB 50034 建筑照明设计标准GB 50065 交流电⽓装置的接地设计规范GB 2952 电缆外护层GB 3048 电线电缆电性能试验⽅法GB 6995 电线电缆识别标志GB 11032 交流⽆间隙⾦属氧化物避雷器GB 12666 电线电缆燃烧试验⽅法GB 12706 额定电压 1kV(Um=1.2kV)到 35kV(Um=40.5kV)挤包绝缘电⼒电缆及附件GB/T 18380 电缆和光缆在⽕焰条件下的燃烧试验DL/T 401 ⾼压电缆选⽤导则GB 50116 ⽕灾⾃动报警系统设计规范GB 50168 电⽓装置安装⼯程电缆⼯程施⼯及验收规范GB 50217 电⼒⼯程电缆设计规范GB 50229 ⽕⼒发电⼚与变电所设计防⽕规范GB 50330 建筑边坡⼯程技术规范GB/T 11836 混凝⼟和钢筋混凝⼟排⽔管GB/T 50064 交流电⽓装置的过电压保护和绝缘配合DLGJ 154 电缆防⽕措施设计和施⼯与验收标准DL/T 1253 电⼒电缆线路运⾏规程DL/T 5221 城市电⼒电缆线路设计技术规定Q/GDW 1738 国家电⽹公司配电⽹规划设计技术导则CJJ 37 城市道路⼯程设计规范JGJ 118 冻⼟地区建筑地基基础设计规范JC/T 640 顶进施⼯法⽤钢筋混凝⼟排⽔管DL/T 802.1 电⼒电缆⽤导管技术条件第 1 部分：总则DL/T 802.2 电⼒电缆⽤导管技术条件第 2 部分：玻璃纤维增强塑料电缆导管DL/T 802.3 电⼒电缆⽤导管技术条件第 3 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料电缆导管DL/T 802.4 电⼒电缆⽤导管技术条件第 4 部分：氯化聚氯⼄烯及硬聚氯⼄烯塑料双壁波纹电缆导管DL/T 802.5 电⼒电缆⽤导管技术条件第 5 部分：纤维⽔泥电缆导管DL/T 802.6 电⼒电缆⽤导管技术条件第 6 部分：承插式混凝⼟预制电缆导管DL/T 802.7 电⼒电缆⽤导管技术条件第 7 部分：⾮开挖⽤改性聚丙烯塑料电缆导管DL/T 5222 导体和电器选择技术规定JB/T 10181电缆载流量计算IEC 60502 Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1,2 kV) up to 30 kV (Um = 36 kV)（额定电压1kV 到30kV 挤包固体绝缘电⼒电缆及附件）IEC 60754-1、2-2011 Test on gases evolved during combustion of materials from cables （电缆燃烧时释出的⽓体的试验）IEC 60287-2006 Electric cables -- Calculation of thecurrent rating（电缆额定电流的计算）IEC 61034-1、2 (BS EN61034-2-2005) Measurement of smoke density of cables burning under defined conditions（电缆在特定条件下燃烧的烟密度试验⽅法）2、电缆电⽓设计原则2.1 电缆路径选择（1）电缆线路应与城镇总体规划相结合，应与各种管线和其他市政设施统⼀安排，且应征得规划部门认可。

11OkV电缆排管拉管工程工艺及质量要求1、电缆排管施工工艺(1)排管工艺流程：沟槽开挖T排管垫层T排管安装T支模T排管混凝土包封T拆模T养护T阶段验收T回填T监理验收T竣工验收复测(2)首先根据设计图纸，进行实地放样，并标出电缆井及排管沟槽开挖界面线，然后挖掘机进场按放样线标示界面进行开挖并留足设计要求边坡坡度，基底预留20cm厚度左右的土方由人工开挖修整，基槽开挖时的土方除预留回填土方暂时存放，其余均外运。

沟槽开挖较深时，可根据土质、地下水位等情况，决定是否需栗支护加固，同时沟槽内视情况确实是否要挖集水坑，保持沟槽内干燥，基槽检验结果必须满足设计要求。

(3)垫层排管及垫层下采用打夯机分层夯实。

1.115Omm厚C20混凝土垫层验槽合格后，应及时浇平基校，减少地基扰动的可能，同时严格控制平基底面高程，不能高于设计高程，低于设计高程不超过10πττι,基础经终凝前不得泡水，应进行养护。

(5)排管安装基础校达到设计规定强度后，方可进行管道安装。

①准备工作：先验收管材质量，对于有裂痕、破损现象的管材予以退回，不宜使用；安装前应将管内外清扫干净。

在一个井段内应挑选管壁厚度一致的管子予以安装；在一井段两头，根据管道中心桩，钉好两侧边线铁纤，其距管中距离等于管外径的1/2加上一个常数(小于50mm为宜)；验收平基合格后，方可进行下管。

②下管及稳管：控制安装管的中线位置。

用尺量取管外皮距边线的距离，与自己选定的常数对比，不超过允许偏差时为正确；控制管道的管内底高程，用水准仪测量；调整管道中心及高程时，必须将管子垫稳卡牢，必要时可在管两侧设撑杆；遇电缆并处安装需要断截短管时，其破茬不得朝向检查井内。

电力管采用密封圈连接。

管标准长度12米，电缆排管管枕间距不宜超过2米，距入井外壁米处设管枕。

③管道包封殓模板的支立电力排管包封硅模板采用胶合板，支立前按照浇筑厚度先拼装好，拼装高度略大于混凝土浇筑高度，接缝有防止漏浆措施。

附件110～220kV 电缆及通道设计技术导则国网湖南省电力有限公司二○一九年二月长沙目次1总则（省院） . (1)2规范性引用文件（省院） . (1)3电缆保护管敷设（中心院） . (2)3.1明挖排管 (3)3.2水平定向钻（拉管） (5)3.3顶管. (9)3.4电缆防火 (10)4电缆沟敷设（星电院） . (10)4.1一般规定 (10)4.2技术要求 (11)4.3电缆防火 (12)5电缆隧道及综合管廊电力舱（省院） . (12)5.1一般规定 (12)5.2隧道结构设计 (14)5.3电缆隧道及综合管廊电力舱空间布置 (18)5.4接地 (19)5.5电缆支持与固定 (19)5.6附属设施 (20)5.7电缆防火 (26)6电缆及附件（星电院）. (26)6.1 电缆本体的选择 (26)6.2电缆截面的选择 (28)6.3电缆附件的选择 (28)6.4电缆线路雷电过电压保护 (30)6.5电缆金属护层接地 (30)7电缆终端塔、杆（株洲院） . (33)7.1 一般规定 (33)7.2技术要求 (34)附录A：电缆标准截面参考载流量1 总则1.1 为满足湖南省快速增长的电力需求， 助力经济高速 发展，加快电力工程建设进度，规范城区新建、扩建、改造 电缆线路工程设计、建设标准，特制定本基本原则。

1.2 本原则以国家、 地方及行业的有关法律法规、 标准、导则、规程和规范为基础，结合湖南的实际情况进行编制。

1.3 本原则适用湖南 110 ～220kV 电力电缆设计、 建设工作， 35kV 及以下电缆线路参照执行2 规范性引用文件 下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期 的引用文件， 其最新版本 （包括所有的修改单 ）适用于本文件电力工程电缆设计标准 城市工程管线综合规划规范 城市综合管廊工程技术规范 电气装置安装工程电缆线路施交流电气装置的过电压保护和绝城市电力电缆线路设计技术规定电力电缆线路运行规程电力电缆隧道设计规程 GB 50009-2012建筑结构荷载规范GB 50217-2018GB 50289-2016GB 50838-2015GB 50168-2006工及验收规范 GB/T 50064-2014 缘配合设计规范 DL/T 5221-2016 DL/T 1279-2013GB 50011-2010(2016 年版）建筑抗震设计规范GB 50010-2010(2015 年版）混凝土结构设计规范GB 50017-2017 钢结构设计规范GB 50003-2011 砌体结构设计规范GB 50046-2008 工业建筑防腐蚀设计规范GB 50108-2008 地下工程防水技术规范Q/GDW 1512-2014 电力电缆及通道运维Q/GDW 1864-2012 电缆通道设计导则国家电网运检〔2016 〕1152 号国家电网公司高压电缆专业管理规定运检二〔2017 〕104 号国家电网公司关于印发城市电力电缆通道规划与使用管理规范和城市综合管廊电力舱规划建设指导意见的通知运检二〔2017 〕105 号国网运检部关于加强隧道内电缆本体及环境监测装置管理工作的通知国家电网运检〔2014 〕354 号国家电网公司关于印发电力电缆通道选型与建设指导意见的通知3电缆保护管敷设电缆保护管敷设包含明挖排管、水平定向钻（拉管）、顶管。

110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查：1.1 电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

1.2 电缆型号、电压、规格应符合设计。

1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。

1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

1.7 在带电区域内敷设电缆，应有可靠的安全措施。

2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

3 电力电缆在终端头与接头附近宜留有备用长度。

4 电缆各支持点间的距离应符合设计规定。

当设计无规定时，不应大于表7中所列数值。

表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。

6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。

7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。

表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。

9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。

10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。

11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。

12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。

13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列，应符合相关规定。

13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。

电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。

1电缆的路径选择，应符合下列规定：（1）应避免电缆遭受机械性外力、过热、腐蚀等危害。

（2）满足安全要求条件下，应保证电缆路径最短。

（3）应便于敷设、维护。

（4 ）宜避开将要挖掘施工的地方。

（5 ）充油电缆线路通过起伏地形时，应保证供油装置合理配置。

2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

3 同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV 以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

（2）支架层数受通道空间限制时，35kV 及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV 及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

（3）同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

4 同一层支架上电缆排列的配置，宜符合下列规定：（1）控制和信号电缆可紧靠或多层叠置。

（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有1 倍电缆外径的空隙。

5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

6 交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
