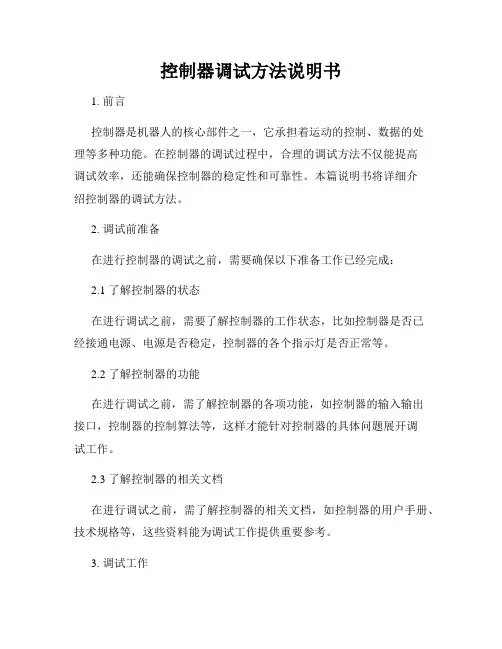

控制器调试方法说明书1. 前言控制器是机器人的核心部件之一，它承担着运动的控制、数据的处理等多种功能。
在控制器的调试过程中，合理的调试方法不仅能提高调试效率，还能确保控制器的稳定性和可靠性。
本篇说明书将详细介绍控制器的调试方法。
2. 调试前准备在进行控制器的调试之前，需要确保以下准备工作已经完成：2.1 了解控制器的状态在进行调试之前，需要了解控制器的工作状态，比如控制器是否已经接通电源、电源是否稳定，控制器的各个指示灯是否正常等。
2.2 了解控制器的功能在进行调试之前，需了解控制器的各项功能，如控制器的输入输出接口，控制器的控制算法等，这样才能针对控制器的具体问题展开调试工作。
2.3 了解控制器的相关文档在进行调试之前，需了解控制器的相关文档，如控制器的用户手册、技术规格等，这些资料能为调试工作提供重要参考。
3. 调试工作3.1 连接控制器和测试设备首先，需要将控制器连接到测试设备，根据控制器的输入输出接口连接对应的测试设备，确保设备之间的连接正确无误。
3.2 检查控制器参数在设备连接完成之后，需要进入控制器的菜单界面，检查控制器的参数设置，特别是和测试设备相关的参数，比如输入输出的电压范围等。
3.3 测试信号发送发送测试信号是控制器调试的重要环节，需要根据测试需求，发送相应的测试信号，如电压、电流等信号，观察控制器的响应情况。
3.4 观察测试结果观察控制器的测试结果是调试工作的关键之一，需要根据测试需求，观察控制器对不同测试信号的响应情况，如控制器输出的电压是否稳定、控制器的响应时间等。
3.5 调整控制器参数在观察测试结果之后，需要根据测试结果调整控制器的参数，如输入输出的电压范围、控制算法等参数，以提高控制器的性能。
4. 结束语本篇说明书详细介绍了控制器的调试方法，包括调试前的准备工作、调试工作的具体步骤和调整控制器参数等方面。
合理的调试方法不仅能提高调试效率，还能确保控制器的稳定性和可靠性。

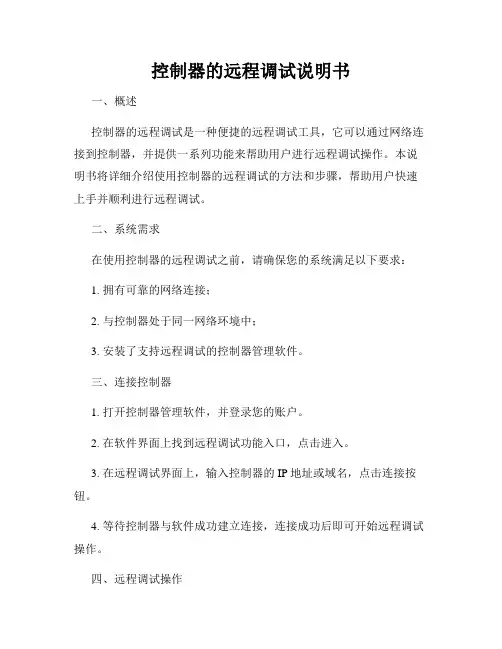

控制器的远程调试说明书一、概述控制器的远程调试是一种便捷的远程调试工具，它可以通过网络连接到控制器，并提供一系列功能来帮助用户进行远程调试操作。
本说明书将详细介绍使用控制器的远程调试的方法和步骤，帮助用户快速上手并顺利进行远程调试。
二、系统需求在使用控制器的远程调试之前，请确保您的系统满足以下要求：1. 拥有可靠的网络连接；2. 与控制器处于同一网络环境中；3. 安装了支持远程调试的控制器管理软件。
三、连接控制器1. 打开控制器管理软件，并登录您的账户。
2. 在软件界面上找到远程调试功能入口，点击进入。
3. 在远程调试界面上，输入控制器的IP地址或域名，点击连接按钮。
4. 等待控制器与软件成功建立连接，连接成功后即可开始远程调试操作。
四、远程调试操作通过控制器的远程调试功能，您可以进行以下操作：1. 远程查看控制器状态：通过界面上提供的状态查看功能，可以实时了解控制器的运行状态，包括各个参数的数值、开关状态等。
您可以通过这些信息来判断控制器是否正常工作。
2. 远程修改参数设置：在远程调试界面上，您可以修改控制器的参数设置，包括工作模式、输出功率、阈值等。
修改参数后，控制器将立即生效。
3. 远程执行操作命令：通过远程调试界面上提供的操作命令按钮，您可以远程执行控制器的操作命令，例如启动、停止、重启等。
这些操作将直接在控制器上执行，并及时反馈结果。
4. 远程导出日志信息：如果您需要查看控制器的日志信息，可以在远程调试界面上导出日志文件。
导出的文件可以保存到本地进行进一步的分析和处理。
五、注意事项1. 在进行远程调试操作之前，请确保网络连接稳定，避免因网络问题导致连接中断或操作失败。
2. 远程调试功能仅适用于控制器管理软件中支持的控制器型号，请确认您的控制器型号是否支持远程调试功能。
3. 远程调试涉及到对控制器的实时监控和控制，请谨慎操作，避免误操作引起不必要的问题。
六、总结通过本说明书，您已经了解了控制器的远程调试方法和步骤。

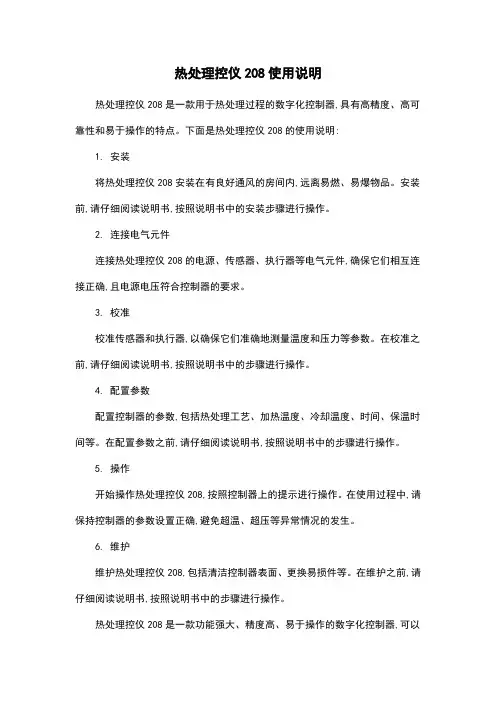

热处理控仪208使用说明
热处理控仪208是一款用于热处理过程的数字化控制器,具有高精度、高可靠性和易于操作的特点。
下面是热处理控仪208的使用说明:
1. 安装
将热处理控仪208安装在有良好通风的房间内,远离易燃、易爆物品。
安装前,请仔细阅读说明书,按照说明书中的安装步骤进行操作。
2. 连接电气元件
连接热处理控仪208的电源、传感器、执行器等电气元件,确保它们相互连接正确,且电源电压符合控制器的要求。
3. 校准
校准传感器和执行器,以确保它们准确地测量温度和压力等参数。
在校准之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
4. 配置参数
配置控制器的参数,包括热处理工艺、加热温度、冷却温度、时间、保温时间等。
在配置参数之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
5. 操作
开始操作热处理控仪208,按照控制器上的提示进行操作。
在使用过程中,请保持控制器的参数设置正确,避免超温、超压等异常情况的发生。
6. 维护
维护热处理控仪208,包括清洁控制器表面、更换易损件等。
在维护之前,请仔细阅读说明书,按照说明书中的步骤进行操作。
热处理控仪208是一款功能强大、精度高、易于操作的数字化控制器,可以
帮助操作人员更好地控制热处理过程,提高生产效率和产品质量。
在使用热处理控仪208的过程中,请遵守相关的安全规定,确保操作安全。

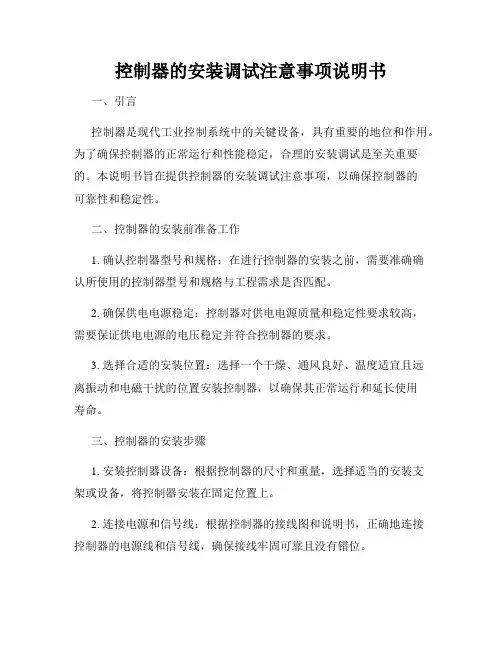

控制器的安装调试注意事项说明书一、引言控制器是现代工业控制系统中的关键设备，具有重要的地位和作用。
为了确保控制器的正常运行和性能稳定，合理的安装调试是至关重要的。
本说明书旨在提供控制器的安装调试注意事项，以确保控制器的可靠性和稳定性。
二、控制器的安装前准备工作1. 确认控制器型号和规格：在进行控制器的安装之前，需要准确确认所使用的控制器型号和规格与工程需求是否匹配。
2. 确保供电电源稳定：控制器对供电电源质量和稳定性要求较高，需要保证供电电源的电压稳定并符合控制器的要求。
3. 选择合适的安装位置：选择一个干燥、通风良好、温度适宜且远离振动和电磁干扰的位置安装控制器，以确保其正常运行和延长使用寿命。
三、控制器的安装步骤1. 安装控制器设备：根据控制器的尺寸和重量，选择适当的安装支架或设备，将控制器安装在固定位置上。
2. 连接电源和信号线：根据控制器的接线图和说明书，正确地连接控制器的电源线和信号线，确保接线牢固可靠且没有错位。
3. 安装外部设备：根据工程要求，安装与控制器相连的外部设备，如传感器、执行器等，并进行必要的接线工作。
4. 检查连接质量：在安装完成后，仔细检查所有连接处的质量和牢固程度，确保连接处没有松动或接触不良的情况。
四、控制器的调试步骤1. 电源检查：在通电之前，仔细检查控制器的电源线和电源开关，确保电源连接正确无误，并确保电源供应符合控制器的要求。
2. 参数设置：根据工程需求和控制器的功能特点，正确设置控制器的各项参数，包括控制方式、输出功率、开关时间等。
3. 系统测试：进行控制器的系统测试，包括输入信号测试、输出信号测试、报警功能测试等，确保控制器的正常运行和性能稳定。
4. 故障排查：如果在调试过程中发现异常情况或故障问题，应及时进行故障排查，找出并解决问题，确保控制器的正常运行。
五、使用和维护注意事项1. 使用须知：在控制器正常运行后，应遵守使用说明书上的相关要求，合理使用控制器并避免超负荷运行或操作错误等可能导致损坏的情况。

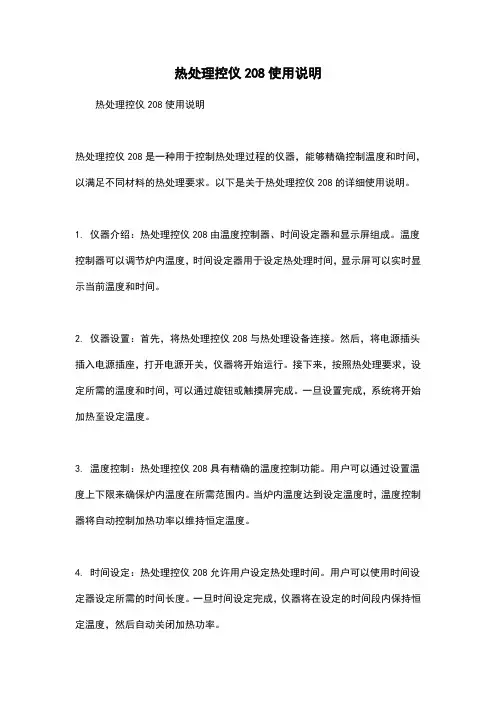

热处理控仪208使用说明热处理控仪208使用说明热处理控仪208是一种用于控制热处理过程的仪器，能够精确控制温度和时间，以满足不同材料的热处理要求。
以下是关于热处理控仪208的详细使用说明。
1. 仪器介绍：热处理控仪208由温度控制器、时间设定器和显示屏组成。
温度控制器可以调节炉内温度，时间设定器用于设定热处理时间，显示屏可以实时显示当前温度和时间。
2. 仪器设置：首先，将热处理控仪208与热处理设备连接。
然后，将电源插头插入电源插座，打开电源开关，仪器将开始运行。
接下来，按照热处理要求，设定所需的温度和时间，可以通过旋钮或触摸屏完成。
一旦设置完成，系统将开始加热至设定温度。
3. 温度控制：热处理控仪208具有精确的温度控制功能。
用户可以通过设置温度上下限来确保炉内温度在所需范围内。
当炉内温度达到设定温度时，温度控制器将自动控制加热功率以维持恒定温度。
4. 时间设定：热处理控仪208允许用户设定热处理时间。
用户可以使用时间设定器设定所需的时间长度。
一旦时间设定完成，仪器将在设定的时间段内保持恒定温度，然后自动关闭加热功率。
5. 安全保护：热处理控仪208具有多种安全保护功能。
例如，过温保护功能可防止温度超过设定上限，过载保护功能可防止电源过载，短路保护功能可防止电路短路等。
这些保护功能能够确保仪器的安全运行。
6. 注意事项：在使用热处理控仪208时，请确保周围环境通风良好，以避免温度过高和气体积聚。
此外，应定期对仪器进行维护和清洁，以保持其正常工作状态。
总之，热处理控仪208是一种功能强大的仪器，能够精确控制热处理过程。
通过正确操作和使用，它可以帮助用户实现高质量的热处理效果，并确保热处理过程的安全性和稳定性。

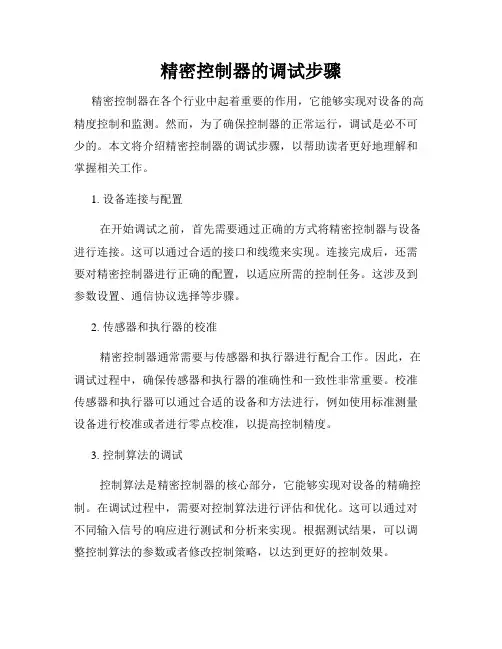

精密控制器的调试步骤精密控制器在各个行业中起着重要的作用，它能够实现对设备的高精度控制和监测。
然而，为了确保控制器的正常运行，调试是必不可少的。
本文将介绍精密控制器的调试步骤，以帮助读者更好地理解和掌握相关工作。
1. 设备连接与配置在开始调试之前，首先需要通过正确的方式将精密控制器与设备进行连接。
这可以通过合适的接口和线缆来实现。
连接完成后，还需要对精密控制器进行正确的配置，以适应所需的控制任务。
这涉及到参数设置、通信协议选择等步骤。
2. 传感器和执行器的校准精密控制器通常需要与传感器和执行器进行配合工作。
因此，在调试过程中，确保传感器和执行器的准确性和一致性非常重要。
校准传感器和执行器可以通过合适的设备和方法进行，例如使用标准测量设备进行校准或者进行零点校准，以提高控制精度。
3. 控制算法的调试控制算法是精密控制器的核心部分，它能够实现对设备的精确控制。
在调试过程中，需要对控制算法进行评估和优化。
这可以通过对不同输入信号的响应进行测试和分析来实现。
根据测试结果，可以调整控制算法的参数或者修改控制策略，以达到更好的控制效果。
4. 环境和干扰因素的考虑精密控制器常常应用于复杂的环境中，环境因素和干扰因素可能会影响到控制系统的性能和稳定性。
因此，在调试过程中要考虑这些因素，并通过合适的措施进行补偿和抑制。
例如，可以通过滤波器来减小噪声的影响，或者采用合适的防护措施来减少外界干扰。
5. 故障排除与验证在调试过程中，可能会遇到一些故障或者异常情况。
及时地进行故障排除是非常重要的。
首先应该通过系统的自诊断功能或者日志记录来获取相关信息。
然后，根据故障现象和数据分析结果，可以逐步确定故障原因并采取相应的修复措施。
最后，使用合适的方法对修复后的系统进行验证和测试，以确保调试工作的有效性。
6. 文档记录与总结调试工作完成后，应该进行文档记录和总结。
这有助于后续的维护和改进工作。
文档记录应包括调试的步骤、参数设置、校准数据、故障排除过程等重要信息。

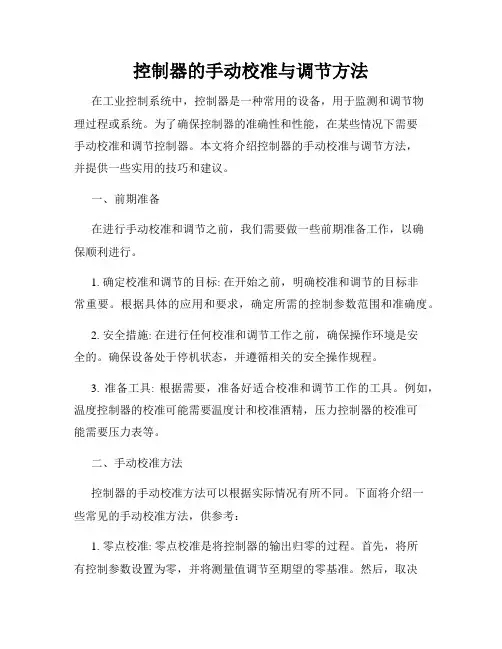

控制器的手动校准与调节方法在工业控制系统中，控制器是一种常用的设备，用于监测和调节物理过程或系统。
为了确保控制器的准确性和性能，在某些情况下需要手动校准和调节控制器。
本文将介绍控制器的手动校准与调节方法，并提供一些实用的技巧和建议。
一、前期准备在进行手动校准和调节之前，我们需要做一些前期准备工作，以确保顺利进行。
1. 确定校准和调节的目标: 在开始之前，明确校准和调节的目标非常重要。
根据具体的应用和要求，确定所需的控制参数范围和准确度。
2. 安全措施: 在进行任何校准和调节工作之前，确保操作环境是安全的。
确保设备处于停机状态，并遵循相关的安全操作规程。
3. 准备工具: 根据需要，准备好适合校准和调节工作的工具。
例如，温度控制器的校准可能需要温度计和校准酒精，压力控制器的校准可能需要压力表等。
二、手动校准方法控制器的手动校准方法可以根据实际情况有所不同。
下面将介绍一些常见的手动校准方法，供参考：1. 零点校准: 零点校准是将控制器的输出归零的过程。
首先，将所有控制参数设置为零，并将测量值调节至期望的零基准。
然后，取决于控制器的类型和说明书，通过调整相关的零偏量或操作参数来校准控制器。
2. 满量程校准: 满量程校准是将控制器的输出调整到满量程的过程。
首先，根据设备的规格和要求，找到满量程对应的输入值。
然后，通过调整增益参数、输入信号范围或其他相关参数，使控制器的输出达到满量程。
3. 线性校准: 线性校准是校准控制器的输入输出曲线，以使其符合线性关系。
通过收集一系列已知输入和输出值，并根据这些数据计算校准参数，可以达到线性校准的目的。
三、手动调节方法手动调节是指根据实际需求来调整控制器的参数，以实现更好的性能和响应。
以下是一些常用的手动调节方法：1. 比例参数调节: 比例参数是控制器输出与误差之间的线性关系。
通过调整比例参数，可以改变系统的快速响应能力和稳定性。
一般来说，增加比例参数可以提高响应速度，但也会增加系统的震荡风险。

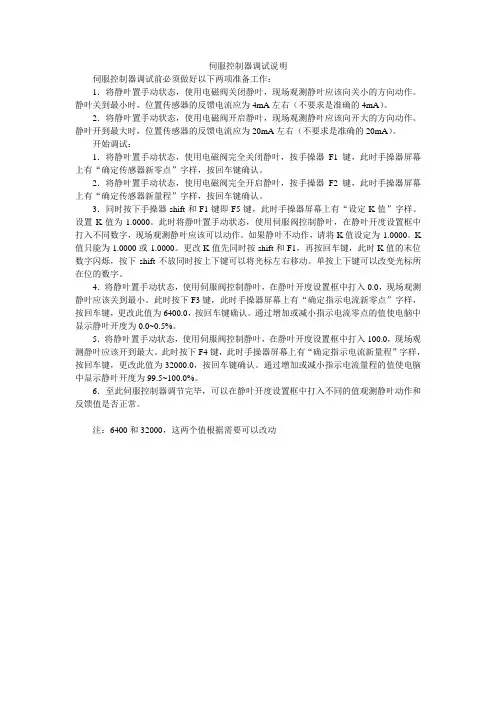

伺服控制器调试说明伺服控制器调试前必须做好以下两项准备工作：1．将静叶置手动状态，使用电磁阀关闭静叶，现场观测静叶应该向关小的方向动作。
静叶关到最小时，位置传感器的反馈电流应为4mA左右（不要求是准确的4mA）。
2．将静叶置手动状态，使用电磁阀开启静叶，现场观测静叶应该向开大的方向动作。
静叶开到最大时，位置传感器的反馈电流应为20mA左右（不要求是准确的20mA）。
开始调试：1．将静叶置手动状态，使用电磁阀完全关闭静叶，按手操器F1键，此时手操器屏幕上有“确定传感器新零点”字样，按回车键确认。
2．将静叶置手动状态，使用电磁阀完全开启静叶，按手操器F2键，此时手操器屏幕上有“确定传感器新量程”字样，按回车键确认。
3．同时按下手操器shift和F1键即F5键，此时手操器屏幕上有“设定K值”字样。
设置K值为1.0000。
此时将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入不同数字，现场观测静叶应该可以动作。
如果静叶不动作，请将K值设定为-1.0000。
K 值只能为1.0000或-1.0000。
更改K值先同时按shift和F1，再按回车键，此时K值的末位数字闪烁，按下shift不放同时按上下键可以将光标左右移动。
单按上下键可以改变光标所在位的数字。
4．将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入0.0，现场观测静叶应该关到最小。
此时按下F3键，此时手操器屏幕上有“确定指示电流新零点”字样，按回车键，更改此值为6400.0，按回车键确认。
通过增加或减小指示电流零点的值使电脑中显示静叶开度为0.0~0.5%。
5．将静叶置手动状态，使用伺服阀控制静叶，在静叶开度设置框中打入100.0，现场观测静叶应该开到最大。
此时按下F4键，此时手操器屏幕上有“确定指示电流新量程”字样，按回车键，更改此值为32000.0，按回车键确认。
通过增加或减小指示电流量程的值使电脑中显示静叶开度为99.5~100.0%。

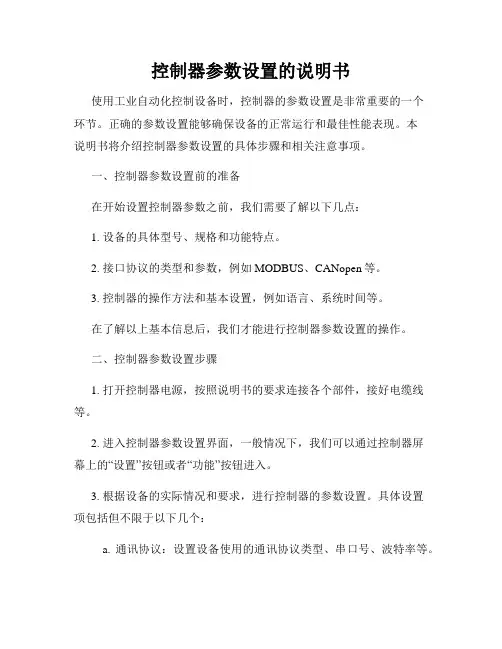

控制器参数设置的说明书使用工业自动化控制设备时，控制器的参数设置是非常重要的一个环节。
正确的参数设置能够确保设备的正常运行和最佳性能表现。
本说明书将介绍控制器参数设置的具体步骤和相关注意事项。
一、控制器参数设置前的准备在开始设置控制器参数之前，我们需要了解以下几点：1. 设备的具体型号、规格和功能特点。
2. 接口协议的类型和参数，例如MODBUS、CANopen等。
3. 控制器的操作方法和基本设置，例如语言、系统时间等。
在了解以上基本信息后，我们才能进行控制器参数设置的操作。
二、控制器参数设置步骤1. 打开控制器电源，按照说明书的要求连接各个部件，接好电缆线等。
2. 进入控制器参数设置界面，一般情况下，我们可以通过控制器屏幕上的“设置”按钮或者“功能”按钮进入。
3. 根据设备的实际情况和要求，进行控制器的参数设置。
具体设置项包括但不限于以下几个：a. 通讯协议：设置设备使用的通讯协议类型、串口号、波特率等。
b. 输入输出口：设置设备的输入输出口类型和数量。
例如数字输入、数字输出、模拟输入、模拟输出等。
c. 报警设置：设置设备报警功能的触发条件、报警方式、报警内容等。
4. 在设定完毕后，按照控制器说明书的要求保存设置。
5. 退出设置界面，设备即完成了参数设置。
三、控制器参数设置的注意事项1. 在进行参数设置之前，一定要仔细阅读控制器说明书，了解设备的功能特点和参数设置方法。
2. 在进行参数设置时，严格按照说明书的要求进行，确保参数设置正确。
3. 在保存参数设置时，要注意保存后的设置是否和实际要求相符，并仔细确认保存的位置和文件名。
4. 在进行参数设置时，要注意设备的工作环境和安全要求，确保操作过程中的人员和设备安全。
总之，控制器参数设置是一项非常重要的工作，需要我们仔细完成。
如果您在控制器参数设置过程中遇到任何问题，请仔细阅读说明书，或者联系设备厂家寻求技术支持。
我们相信，通过正确的控制器参数设置，您的设备一定能够实现良好的性能表现和工作效率。

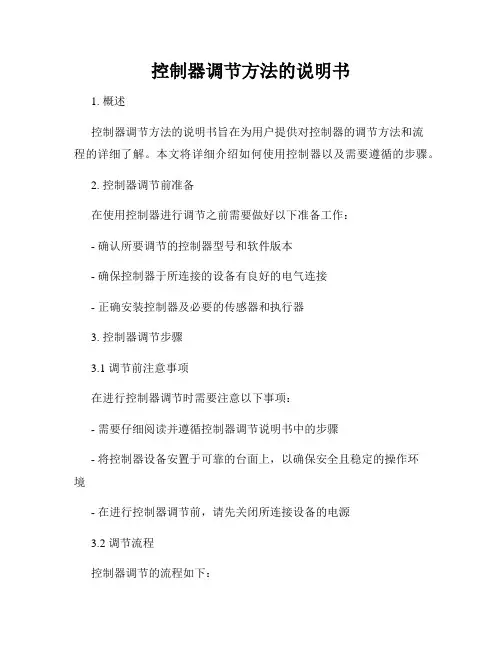

控制器调节方法的说明书1. 概述控制器调节方法的说明书旨在为用户提供对控制器的调节方法和流程的详细了解。
本文将详细介绍如何使用控制器以及需要遵循的步骤。
2. 控制器调节前准备在使用控制器进行调节之前需要做好以下准备工作：- 确认所要调节的控制器型号和软件版本- 确保控制器于所连接的设备有良好的电气连接- 正确安装控制器及必要的传感器和执行器3. 控制器调节步骤3.1 调节前注意事项在进行控制器调节时需要注意以下事项：- 需要仔细阅读并遵循控制器调节说明书中的步骤- 将控制器设备安置于可靠的台面上，以确保安全且稳定的操作环境- 在进行控制器调节前，请先关闭所连接设备的电源3.2 调节流程控制器调节的流程如下：- 连接控制器设备至计算机或者控制台- 打开相应的控制软件- 将所连接设备的数据录入软件，并在软件中进行参数设置- 根据所需的控制效果，进行控制器参数的调节，以实现所需的控制质量和响应速度- 验证控制质量，并进行适当的微调和调整，以确保控制器的正常运行3.3 控制器调节关键点控制器调节关键点如下：- 在控制参数设置过程中，需要考虑多种因素，包括所要控制的对象的类型、变化范围、环境因素等情况- 在实际调节中，需要根据所需的控制质量进行适当调整- 需要充分验证调节结果，以及进行必要的微调和调整4. 调节结果验证调节结束后，应进行必要的结果验证，以确保控制器工作正常且达到所期望的控制效果和响应速度。
验证步骤如下：- 将所连接设备的电源打开，并进行测试操作- 检查控制器工作的数据记录和日志5. 常见问题及解决方法在控制器调节的过程中，常常会遇到不同的问题，本文列举常见问题及解决方法如下：- 控制器未能正常启动。
解决方法：检查控制器的电气连接和设备连接，并确保均按照控制器调节说明书进行正确连接- 控制器参数调节异常。
解决方法：检查设备连接和参数设置，并按照说明书步骤重新进行控制器调节- 控制器没有达到理想的控制效果。

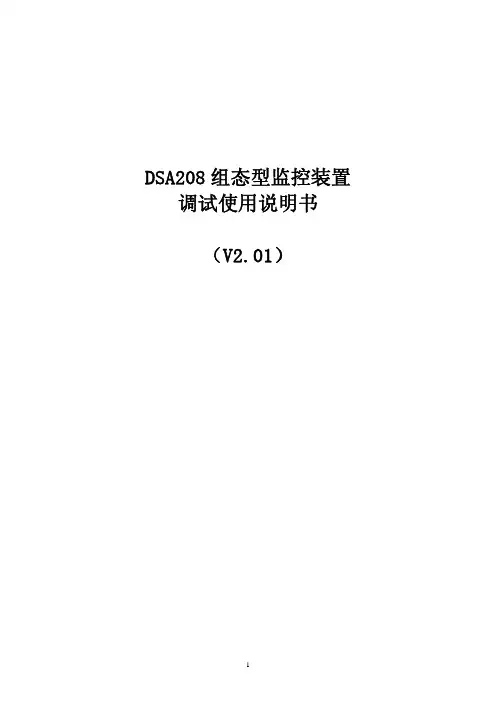

DSA208组态型监控装置 调试使用说明书（V2.01）编写：陈柏峰 校对：黄宏青审核：顾欣欣批准：季 侃一 208CPU板 (5)1.1 COMM0621 (5)1.2 COMM0722与TX_D2XXX (5)1.2.1 COMM0722、TX_D2XXX及ARM7的现场区分 (5)1.2.2跳线 (5)1.2.3关于修改ROM.BAT使之能够运行于win2000环境 (6)1.2.4 ROM.C常用设置说明 (8)1.2.4.1串口设置 (8)1.2.4.2 单元配置说明 (9)1.2.4.3 转发信息设置 (9)1.2.4.4 保护转SOE设置 (9)1.2.5 ROTOCOL.C设置说明 (10)1.2.6 COMMON.H说明 (10)1.2.7 增加某通信规约工作流程(例如’红相电度表规约’) (10)1.2.8 关于使用208设置软件”内存监视”查错的说明 (11)1.3 TX_D2XXX以太网通讯说明 (13)1.3.1 TX_D2XXX名称含义 (13)1.3.2 TX_D2XXX程序下装、调试 (13)1.3.3 拨码开关定义 (13)1.3.3.1 TX-D2XXX液晶拨码定义 (13)1.3.3.2 COMM_2NET板背后拨码开关定义 (14)1.3.3.3 COMM_2NET板上拨码开关定义 (14)1.3.3.4 COMM_6NET板拨码开关定义 (14)1.3.4 CPU_CUN(V2.0)板件安装说明 (14)1.3.5 出线端子定义 (15)1.3.6 TX_D2XXX以太网口设计使用说明 (17)1.3.7 网络小板子CPU_CUN通讯说明 (20)1.3.7.1 下装软件的安装 (20)1.3.7.2 串口下装线的说明 (22)1.4 208中ARM通信板调试方法 (22)1.4.1 ARM通信板与comm0722通信板的差别 (22)1.4.2 以太网通信板凤凰端子定义 (22)1.5 MODEM板说明 (23)1.5.1 旧MODEM板跳线说明 (23)1.5.2新MODEM跳线说明 (24)1.6 变电站通讯接线方式说明 (25)1.6.1 208与后台接线 (25)1.6.2 208与CAN网接线 (25)1.6.3 208与电度表、发电机、消弧线圈等485通讯接线 (25)1.6.4 208与直流屏、消弧线圈装置等232\422接线 (26)1.6.5 208与调度之间的接线 (26)1.7下装线与下装 (26)1.8 发电机18系列保护通信设置 (26)1.9 208双CAN网通讯时设置方法 (27)1.10 液晶接线图显示设置说明 (28)二 YC板 (28)2.1 各版本之间的区别 (28)2.2 V2.00以前版本的说明 (29)2.3 V2.00版本说明 (32)2.3.1 YC_D V2.00版遥测板测量方式 (32)2.3.2 每种测量类型遥测发送顺序 (33)2.3.3．后台系数 (33)2.3.4拨码开关定义 (34)2.3.5 出线端子接线说明 (35)2.3.6 面模标识含义 (39)2.3.7 频率调试说明 (40)三 YK板 (40)3.1 版本区别及注意事项 (40)3.2 出线端子定义 (40)四 YZ板 (41)4.1遥直板硬件设计 (42)4.2 DSA－BSQ系列变送器 (42)4.2.1 概述 (42)4.2.2 产品型号描述 (43)4.2.3 尺寸 (43)4.2.4 接线说明 (44)4.2.4.1 DSA-BSQ00引脚说明 (44)4.2.4.2 DSA-BSQ01~DSA-BSQ010 (44)4.2.4.3 DSA-BSQ与DSA8000接线示例 (45)4.2.5 注意事项 (46)4.2.6 系数表 (46)4.2.7 温度对照表 (46)五YX板 (47)六 208VQC (47)6.1 208VQC所需遥测量和遥信量 (47)6.2 九区图及控制策略 (48)6.3 状态调试 (48)6.4 调试说明 (50)6.5 程序版本及全遥信说明说明 (51)七 GPS板与系统时间 (52)7.1 关于208CPU板对时说明 (52)7.2 GPS板通讯 (53)八其他注意事项 (54)一 208CPU板目前现场运行的CPU板有4种：COMM0621、COMM0722、ARM7、TX_D2XXX。
停车场设备接线及调试说明书208H型（422）Develop High-tech Limited Company成都新纪元高科技发展有限公司目录一．设备简介 (3)二．208H型停车设备详细配置 (3)三．设备系统控制图 (2)四、设备组成及功能简介 (4)4-2、出口刷卡票箱EP-DK06 (5)4-4. 设备主要通讯工具及接口 (7)五、设备接线方法 (7)5-2．道闸机控制器的接线方法 (8)208H道闸控制器接线端顺序图 (8)5-3、接口功能定义 (8)5-4、LED显示屏连接示意图 (9)六、设备调试方法 (11)七、停车场软件设备设置方法 (15)八、停车场系统设置 (18)九、软件里设备十六进制换算十进制地址方法 (19)十、常见故障 (21)一．设备简介208H道闸系统是由成都新纪元高科技发展有限公司自主研发及生产的智能停车系统，系统设计安全可靠，配有语音提示和指示灯向导，使客户操作更加简单。
该设备目前主要包含道闸机、车检器、发卡机、LED显示屏等其它可扩充产品。
该设备是目前市面上最先进的智能停车系统之一，拥有智能卡识别功能、蓝牙识别功能、地感识别功能、红外控制功能及强大的管理员设置功能。
二．208H型停车设备详细配置2-1．入口设备发卡机：发卡机芯、LED显示屏、读卡器、12V电源及箱体道闸机：减速箱、电机、控制器、闸杆及箱体2-2. 出口设备出口票箱：LED显示屏、读卡器、12V电源及箱体道闸机：减速箱、电机、控制器、闸杆及箱体2-3. 中控设备网络控制器、视频采集卡三．设备系统控制图3-1．设备外观安装实例3-2．设备布线示意图3-3系统设备布线方法注：设备422通讯布线方法（道闸机为208H型控制器）1、将出入口设备用网线串接起来，如422通讯网线从入口票箱与出口票箱串接后，再从出口票箱串接到电脑。
2、入口票箱接一根网线到入口道闸，出口票箱接一根网线到出口道闸机。
（注：系统需要接的线主要是票箱之间的422通讯线及票箱和道闸机之间的控制线。
控制器控制器自动校准说明书【控制器控制器自动校准说明书】一、介绍本说明书旨在为使用者提供关于控制器控制器自动校准的详细指导。
控制器控制器是一种关键设备，在工业自动化领域扮演着重要角色。
为了确保其准确性和稳定性，自动校准是必不可少的。
在本文中，将会详细说明控制器控制器自动校准的步骤、注意事项以及相关技巧，旨在提高使用者在校准过程中的效率和准确性。
二、校准步骤1. 准备工作在开始自动校准之前，需要做好以下准备工作：- 确保控制器控制器处于正常工作状态，并接通电源。
- 检查连接线路和传感器，确保没有损坏或松动。
- 准备好所需的校准设备，如校准仪器、校准标准物等。
2. 校准设置在开始校准前，需要进行相关的校准设置，具体步骤如下：- 进入控制器控制器的设置界面，并选择校准选项。
- 根据实际需要选择校准模式，如零点校准、增益校准等。
- 根据校准设备的要求，输入相关参数和标准值。
3. 自动校准完成校准设置后，即可开始自动校准。
在自动校准过程中，控制器控制器会根据预设的校准模式和参数，通过与标准物进行比较，自动调整自身参数，以达到准确控制的目的。
4. 校准结果验证自动校准完成后，需要对校准结果进行验证，以确保准确性。
具体步骤如下：- 通过校准仪器或其他测试手段，检查控制器控制器的输出值是否与预期一致。
- 若存在差异，可以尝试重新进行校准，或联系相关技术人员进行故障排除。
三、注意事项在进行控制器控制器自动校准时，需要注意以下事项，以确保校准的准确性和安全性：1. 校准环境选择一个稳定、无干扰的环境进行校准，避免外界因素对校准结果造成影响。
2. 校准周期根据实际使用情况和设备要求，合理确定校准周期，定期进行校准以保持设备的准确性。
3. 校准记录每次校准完成后，需及时记录校准结果及相关参数，以备后续参考。
四、技巧与经验分享为了提高控制器控制器自动校准的效率和准确性，以下是一些技巧和经验供参考：1. 预热在自动校准之前，通过预热控制器控制器，可提高其稳定性和响应速度。
控制器参数设置：在机器停止的状态下，按住“设定”键3秒后，进入设置界面。
按“设定”键，切换设置项目；按“+”、“-”键调整参数值；设置完毕后，长安“设定”键，恢复到监控画面，机器恢复正常运行。
三、控制器参数详细说明：1）设定长度1：剪切皮子长度1，运行过程中可以通过手柄的长度切换按钮与设定长度2进行切换（出厂设定为880mm）。
1.1)实际长度：后来添加的一个参数，此参数是调试机器时用的：用剪切长度1（880mm）切几次皮子，按照皮子实际长度的平均值修改此参数，控制文本会根据此值来自动计算辊子周长，从而达到让实际剪切长度等于设定长度的目的。
2、设定长度2：剪切皮子长度2，运行过程中可以通过手柄的长度切换按钮与设定长度1进行切换（出厂设定为660mm）。
3、缓冲长度：从传送带开始减速到停止的距离（实际所切皮子比设定长度大时，可以适当增加该参数，出厂设定为：300mm）。
4、齐头长度：机器在每次运行时，第一刀起头的长度（由光电传感器到铡刀的距离决定,根据实际设定，出厂设定为300mm）。
5、辊子周长：带动编码器辊子的周长（根据实际周长设定，先按设定长度1切一次皮子，然后按“新周长=实际切皮长度/设定长度1*设定周长”公式计算，出厂设定为：300mm）。
6、无料检测长度：光电开关检测不到皮子的长度，及闪窟窿（出厂设定为：300mm）。
7、报警数量：到达张数后，机器停止运行并报警，5秒后继续运行（由参数13设置启用或停用，出厂设定为：40张）。
8、切刀制动时间：切刀开始制动到停止的时间（一般无需调整，出厂设定为：0.05秒）。
9、运行制动时间：传送带从开始制动到停止的时间（继电器打火时可以适当加长，出厂设定为：0.18秒）。
10、切刀下落时间：用时间控制切刀时使用，限位控制切刀时无效（由参数12决定是否有效，出厂设定为：0.5秒）。
11、编码器型号：根据实际编码器型号设定（出厂设定为：400-P/R）。
明瑞MR-208A控制器调试基本步骤1使用标准网线（568B,568A直通线）连接pc网卡与明瑞控制器的网口（LINK A/B均可，自适应，建议A进B出，这样性能更好！）2设置电脑的固定ip地址：设置为192.168.0.xxx 或者192.168.1.xxx，只能是这两个号段！xxx为0---255任意，建议避免冲突第4段设置100以下！3安装MRPlaye软件，在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！4LED屏参数以及硬件参数设置：4.1启动MR Player软件，点击“设置”—“LED屏设置”,进入“设置LED屏”设置界面！4.2设置屏体的宽度和高度（实际项目的宽度和高度，如果是异型屏幕以最大的宽度和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设置“如下图！硬件设置的密码是大小写均可的“mr”4.3在“硬件设置”中选择“网络设置”卡片，将“本机IP地址”通过单击右侧下三角，选择刚才已经设置好的192.168.0.60，然后点击应用。
4.4点击“布线设置”卡片，选择“新建布线”4.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为RGB规则排布，使用10台控制器，设置好后点击“确认”如下：4.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：4.7进入“自动排列”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后点击确认如下：4.8经过4.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：4.8.14.8.24.9检查以上设置无误后，点击“保存”按钮，随便选择一个位置（比如桌面）和填写一个文件名（比如512-80），保存即可，然后退出，如下：4.10退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，如果连接了控制器控制器就显示绿色，如果没有连接控制器或者连接异常会显示红色，如本例中只是连接了6台控制器，然后点击“应用”4.11选择“控制器参数”卡片，选择贵司灯具对应的芯片等然后点击“写入硬件参数”，如下：4.12在“选择控制器”界面，选择要升级的控制器，根据自己的情况选择是否带校验，然后点击“确定”，最后提示哪些升级成功与失败，点击确定即可回到“控制器参数”界面，再点击“确定”退出“硬件设置”界面，硬件设置完成！4.13回到“设置LED屏”界面，点击“完成”退出控制器设置回到“设置LED屏”界面，再点击“完成”退出，回到主界面。
运动控制器伺服电机控制调试步骤导语：运动控制器就是控制电动机的运行方式：比如电动机在由行程开关控制交流接触器而实现电动机拖动物体向上运行达到指定位置后又向下运行工控摘要：运动控制器就是控制电动机的运行方式：比如电动机在由行程开关控制交流接触器而实现电动机拖动物体向上运行达到指定位置后又向下运行，或者用时间继电器控制电动机正反转或转一会停一会再转一会再停。
运动控制（MC）是自动化的一个分支，它使用通称为伺服机构的一些设备如液压泵，线性执行机或者是电机来控制机器的位置和/或速度。
运动控制在机器人和数控机床的领域内的应用要比在专用机器中的应用更复杂，因为后者运动形式更简单，通常被称为通用运动控制（GMC）。
运动控制被广泛应用在包装、印刷、纺织和装配工业中。
运动控制器控制伺服电机通常采用两种指令方式：数字脉冲和模拟信号。
数字脉冲这种方式与步进电机的控制方式类似，运动控制器给伺服驱动器发送“脉冲/方向”或“CW/CCW”类型的脉冲指令信号；伺服驱动器工作在位置控制模式，位置闭环由伺服驱动器完成。
日系伺服和国产伺服产品大都采用这种模式。
其优点是系统调试简单，不易产生干扰，但缺点是伺服系统响应稍慢。
模拟信号这种方式下，运动控制系统给伺服驱动器发送+/-10V的模拟电压指令，同时接收来自电机编码器或直线光栅等位置检测元件的位置反馈信号；伺服驱动器工作在速度控制模式，位置闭环由运动控制器完成。
欧美的伺服产品大多采用这种工作模式。
其优点是伺服响应快，但缺点是对现场干扰较敏感，调试稍复杂。
运动控制器以模拟量信号控制伺服电机的一般调试步骤：1、初始化参数在接线之前，先初始化参数。
在控制器上：选好控制方式；将PID参数清零；让控制器上电时默认使能信号关闭；将此状态保存，确保控制器再次上电时即为此状态。
在伺服驱动器上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
明瑞MR-208A控制器调试基本步骤
1使用标准网线（568B,568A直通线）连接pc网卡与明瑞控制器的网口（LINK A/B均可，自适应，建议A进B出，这样性能更好！）
2设置电脑的固定ip地址：设置为192.168.0.xxx 或者192.168.1.xxx，只能是这两个号段！
xxx为0---255任意，建议避免冲突第4段设置100以下！
3安装MRPlaye软件，在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！
4LED屏参数以及硬件参数设置：
4.1启动MR Player软件，点击“设置”—“LED屏设置”,进入“设置LED屏”设置界
面！
4.2设置屏体的宽度和高度（实际项目的宽度和高度，如果是异型屏幕以最大的宽度和
高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设
置“如下图！硬件设置的密码是大小写均可的“mr”
4.3在“硬件设置”中选择“网络设置”卡片，将“本机IP地址”通过单击右侧下三
角，选择刚才已经设置好的192.168.0.60，然后点击应用。
4.4点击“布线设置”卡片，选择“新建布线”
4.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为
RGB规则排布，使用10台控制器，设置好后点击“确认”如下：
4.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输
出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：
4.7进入“自动排列”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格
等选项，然后点击确认如下：
4.8经过4.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的
灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：
4.8.1
4.8.2
4.9检查以上设置无误后，点击“保存”按钮，随便选择一个位置（比如桌面）和填写
一个文件名（比如512-80），保存即可，然后退出，如下：
4.10退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，如果连接了控制器
控制器就显示绿色，如果没有连接控制器或者连接异常会显示红色，如本例中只是连接了6台控制器，然后点击“应用”
4.11选择“控制器参数”卡片，选择贵司灯具对应的芯片等然后点击“写入硬件参数”，
如下：
4.12在“选择控制器”界面，选择要升级的控制器，根据自己的情况选择是否带校验，
然后点击“确定”，最后提示哪些升级成功与失败，点击确定即可回到“控制器参数”界面，再点击“确定”退出“硬件设置”界面，硬件设置完成！
4.13回到“设置LED屏”界面，点击“完成”退出控制器设置回到“设置LED屏”界
面，再点击“完成”退出，回到主界面。
4.14通过以上设置后，可以点击主界面“动画”----“屏幕测试”---灰度测试，或者网
格测试进行测试了，在测试的时候可以通过手动点击键盘的方向键来手动控制，
也可以通过以下2项中的操作，实现视频以及flash等文件的播放！
5播放文件设置：
5.1点击左侧的“节目页1”---“文件1”后，在右侧添加需要播放的文件，如下：
5.2点击“播放”按钮进行视频播放，即可！
6注：
6.1为了实现远程控制，多屏自由组合等高端使用，配置文件和播放文件是单独保存的：
6.1.1配置文件如本文1项中介绍的，导出和导入方法在“设置”菜单中的“导出
配置”，“导入配置”中实现！
6.1.2播放文件保存在菜单中“文件”中的，“打开”，“保存”，“另存为”选择实
现！
6.2如果通过以上操作还不能完成对灯具的有效控制，或者有那些功能您不知道如何实
现，请与我们技术人员联系！。
