波峰焊十大缺陷原因分析及解决方法波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊”，其主要材料是焊锡条。

下面小编为大家分析下线路板波峰焊接后常见缺陷及解决办法：一、元件脚间焊接点桥接连锡原因：桥接连锡是波峰焊中个比较常见的缺陷，元件引脚间距过近或者波不稳都有可能导致桥接连锡，可能原因如下，焊接温度设置过低，焊接时间过短，焊接完成后下降时间过快，助焊剂喷涂量过少。

般这种情况下要检查波和确认焊接坐标是否正确，可以通过提高焊接温度或预热温度，提高焊接时间，增加下降时间，提高助焊剂喷涂量的方法来改善。

二、线路板焊锡面的上锡高度达不到原因：对于二以上产品来说这也是个比较常见的缺陷，般来讲些金属材质的大元件如电源模块等，由于他们大多与接地脚相接散热较快上锡困难，当然般上锡高度标准会有相应的放松。

除此外焊接温度低，助焊剂喷涂量少，波高度低都会导致上锡高度不够。

提高预热和焊接温度，多喷涂些助焊剂等可以解决问题。

三、线路板过波峰焊时正面元件浮高原因：元件过轻或波抬高会导致波将元件冲击浮高上去，或者在插装元件的时候元件没有插到位，轨道速度过快或不稳导致元件歪斜抬高。

可以制作夹具将原件压住，由于夹具的吸热可能需要提高预热或焊接温度。

推荐阅读：再次焊锡产生的不良原因四、波峰焊接后线路板有焊点空洞原因：元件引脚太短尚不能伸出通孔或元件引脚横截面被氧化不上锡，可以加喷助焊剂。

五、波峰焊接后焊点拉原因：这是个和桥接样发生频率较高的缺陷种类，预热和焊接温度过低，焊接时间太短会导致拉的发生。

六、波峰焊接后线路板上有锡珠原因：有锡珠时要检查助焊剂的质量或者板子表面是否沾上锡膏，助焊剂中含水在焊接时会炸裂导致锡珠。

波峰焊常见问题及解决方案范文1、白色残留物在焊接或溶剂清洗过后发现有白色残留物在基板上，通常是松香的残留物，这类物质不会影响表面电阻质，但客户不接受。

（1）助焊剂通常是此问题主要原因，有时改用另一种助焊剂即可改善，松香类助焊剂常在清洗时产生白班，此时最好的方式是寻求助焊剂供货商的协助，产品是他们供应他们较专业。

（2）基板制作过程中残留杂质，在长期储存下亦会产生白斑，可用助焊剂或溶剂清洗即可。

（3）不正确的CURING亦会造成白班，通常是某一批量单独产生，应及时回馈基板供货商并使用助焊剂或溶剂清洗即可。

（4）厂内使用之助焊剂与基板氧化保护层不兼容，均发生在新的基板供货商，或更改助焊剂厂牌时发生，应请供货商协助。

（5）因基板制程中所使用之溶剂使基板材质变化，尤其是在镀镍过程中的溶液常会造成此问题，建议储存时间越短越好。

（6）助焊剂使用过久老化，暴露在空气中吸收水气劣化，建议更新助焊剂(通常发泡式助焊剂应每周更新，浸泡式助焊剂每两周更新，喷雾式每月更新即可)。

（7）使用松香型助焊剂，过完焊锡炉候停放时间太九才清洗，导致引起白班，尽量缩短焊锡与清洗的时间即可改善。

详情登陆粤成官网：（8）清洗基板的溶剂水分含量过高，降低清洗能力并产生白班。

应更新溶剂。

2、深色残余物及浸蚀痕迹通常黑色残余物均发生在焊点的底部或顶端，此问题通常是不正确的使用助焊剂或清洗造成。

（1）松香型助焊剂焊接后未立即清洗，留下黑褐色残留物，尽量提前清洗即可。

（2）酸性助焊剂留在焊点上造成黑色腐蚀颜色，且无法清洗，此现象在手焊中常发现，改用较弱之助焊剂并尽快清洗。

（3）有机类助焊剂在较高温度下烧焦而产生黑班，确认锡槽温度，改用较可耐高温的助焊剂即可。

3、绿色残留物绿色通常是腐蚀造成，特别是电子产品但是并非完全如此，因为很难分辨到底是绿锈或是其它化学产品，但通常来说发现绿色物质应为警讯，必须立刻查明原因，尤其是此种绿色物质会越来越大，应非常注意，通常可用清洗来改善。

波峰焊常见焊接缺陷原因分析及预防对策A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上。

原因：a)PCB预热和焊接温度过高，使焊料的黏度过低；b)插装孔的孔径过大，焊料从孔中流出；c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪；d) 金属化孔质量差或阻焊剂流入孔中；e) PCB爬坡角度偏小，不利于焊剂排气。

对策：a) 预热温度90-130℃，元件较多时取上限，锡波温度250+/-5℃，焊接时间3～5S。

b) 插装孔的孔径比引脚直径大0.15～0.4mm，细引线取下限，粗引线取上线。

c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面；d）反映给PCB加工厂，提高加工质量；e) PCB的爬坡角度为3～7℃。

B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90°。

原因：a)焊接温度过低或传送带速度过快，使熔融焊料的黏度过大；b) PCB预热温度过低，焊接时元件与PCB吸热，使实际焊接温度降低；c) 助焊剂的活性差或比重过小；d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中；e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。

f) 焊料残渣太多。

对策： a) 锡波温度250+/-5℃，焊接时间3～5S。

b) 根据PCB尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB底面温度在90-130。

c) 更换焊剂或调整适当的比例；d) 提高PCB板的加工质量，元器件先到先用，不要存放在潮湿的环境中；e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料；f) 每天结束工作时应清理残渣。

C、焊点桥接或短路原因： a) PCB设计不合理，焊盘间距过窄；b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上；c) PCB预热温度过低，焊接时元件与PCB吸热，使实际焊接温度降低；d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低；e）阻焊剂活性差。

波峰焊工艺常见问题及改良方案一、沾锡不良:这种情况是不可接受的缺点,在焊点上只有部分沾此类污染物锡. 原因及改善方式如下:1.外界的污染物如油,脂,腊,灰尘等,此类污染物通常可用溶剂清洗, 此类污染物有时是在印刷防焊剂时沾上.2.SILICON OIL通常用於脱模及润滑之用,通常会在基板及零件脚上发现, 并SILICONOIL不易清理,因此使用它要非常小心尤其当它做抗氧化油常会发生问题,因它会蒸发沾在基板上造成沾锡不良.3.因储存不良或基板制程上的问题发生氧化,助焊剂无法除去时沾锡不良,过两次锡焊或可解决此问题.4.喷助焊剂不良,造成原因为气压不稳定或不足,喷头坏或喷雾控制系统不良,致使喷助焊剂不稳或不均及时喷时不喷,使基板部分没有沾到助焊剂.5.PCB板吃锡时间不足或锡温不够会造成锡焊不良,因为熔锡需要足够的温度及时间WETTING,通常焊锡温度应高於熔点温度50 ℃--80 ℃之间,沾锡总时间为3秒.二、局部沾锡不良:此一情形与沾锡不良相似,不同的是局部锡不良不会露出铜箔面.只有薄薄的一层锡无法形成饱满的焊点,波峰不平.三、冷焊或焊点不亮焊点看似碎裂,不平,大部分原因是零件在焊锡正要冷却形成焊点时振动造成,注意锡炉运输是否有异常振动.四、焊点破裂此一情形通常是焊锡, 基板,导通孔及元件脚之间膨胀系数未配合造成,应在基板材质, 元件材料及设计上去改善.五、焊点锡量太大通常在评定一个焊点,希望能又大又圆又胖的焊点,但事实上过大的焊点对导电性及抗拉强度未必有所帮助.1.锡炉输送角度不正确会造成焊点过大,倾斜角度由1—7度依PCB板的设计方式调整,角度越大沾锡越薄, 角度越小沾锡越厚.2.提高锡槽温度,加长焊锡时间,使多馀的锡再回流到锡槽.来改善3.提高预热温度,可减少PCB板沾锡所需热量,曾加助焊效果.4.改变助焊剂比重,降低助焊剂比重,通常比重越高吃锡越厚越易短路, 比重越低吃锡越薄越易造成锡桥,锡尖.六、锡尖(冰柱)此一问题通常发生在DIP或WIVE的焊接制程上,在电子元件脚顶端或焊点上发现有冰尖般的锡.1.PCB板的可焊性差, 此一问题通常伴随著沾锡不良,应从PCB板的可焊性去探讨,可试由提升助焊剂比重来改善2.PCB板上金道(PAD)面积过大,可用绝缘(防焊)漆线将金道分隔来改善, 绝缘(防焊)漆线在大金道面分隔成5mm乘10mm区块.3.锡槽温度不足吃锡时间太短,可用提高锡槽温度,加长焊锡时间,使多馀的锡再回流到锡槽来改善.4.PCB板出波峰后之冷却风流角度不对,不可朝锡槽方向吹,会造成锡点急速冷却,多馀焊锡无法受重力於内聚力拉回锡槽.5.手焊时产生锡尖,通常为烙铁温度太低,致锡温度不足无法立即因内聚力回缩形成焊点. 可用提高烙铁温度,加长焊锡时间.七、防焊绝缘漆留有残锡1.PCB板制作时残留物与助焊剂不相容的物质,在预热之后熔化产生粘性粘著焊锡形成,可用丙酮(已被蒙特娄公约禁用之化学溶剂)氯化烯类等溶剂来清洗,若清洗后还是无法改善,则PCB板的层材CURING不正确的可能,本项事故应即使回馈PCB板供应商.2.不正确的PCB板CURING会造成此一现象,可在插件前先进行烘烤120℃两小时, 本项事故应即使回馈PCB板供应商.3.锡渣被PUMP打入锡槽内再喷流出来, 造成PCB板面沾上锡渣,此一问题较为单纯良好的锡炉维护,锡槽正确的锡面高度.。

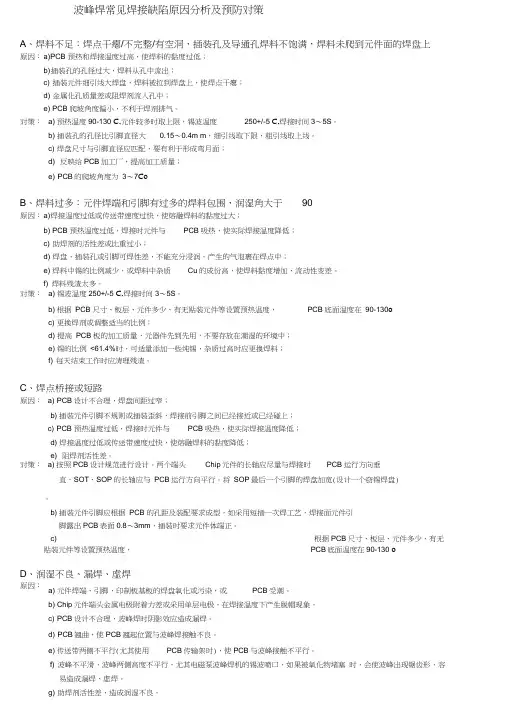

波峰焊常见焊接缺陷原因分析及预防对策A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上原因：a) P CB 预热和焊接温度过高，使焊料的黏度过低；b) 插装孔的孔径过大，焊料从孔中流岀；c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪；d) 金属化孔质量差或阻焊剂流入孔中；e) PCB 爬坡角度偏小，不利于焊剂排气。

对策：a) 预热温度90-130 C,元件较多时取上限，锡波温度250+/-5 C,焊接时间3〜5S。

b) 插装孔的孔径比引脚直径大0.15〜0.4m m，细引线取下限，粗引线取上线。

c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面；d) 反映给PCB加工厂，提高加工质量；e) PCB的爬坡角度为3〜7CoB、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90原因：a) 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大；b) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低；c) 助焊剂的活性差或比重过小；d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中；e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。

f) 焊料残渣太多。

对策：a) 锡波温度250+/-5 C,焊接时间3〜5S。

b) 根据PCB 尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB 底面温度在90-130oc) 更换焊剂或调整适当的比例；d) 提高PCB 板的加工质量，元器件先到先用，不要存放在潮湿的环境中；e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料；f) 每天结束工作时应清理残渣。

C、焊点桥接或短路原因：a) PCB设计不合理，焊盘间距过窄；b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上；c) PCB 预热温度过低，焊接时元件与PCB 吸热，使实际焊接温度降低；d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低；e) 阻焊剂活性差。

波峰焊过程中十五种常见不良分析波峰焊是一种常见的电子组装焊接方法，常用于表面贴装技术。

在波峰焊过程中，由于各种原因，可能会出现一些不良情况。

下面是十五种常见的波峰焊不良现象及其分析。

1.电极气泡：在焊接过程中，电极附近出现气泡。

可能原因包括焊盘上有焊通孔、元件附近的胶层不稳定或饱和，或是波峰炉中的气体未完全排除。

解决方法包括检查焊盘、调整胶层的饱和度或增加排气时间。

2.焊接引脚偏向：焊接引脚位置相对于焊盘中心有轻微偏离。

可能原因包括焊盘孔偏移、引脚与焊盘孔配合松动或使用不合适的焊接参数。

解决方法包括检查焊盘孔位置、更换焊盘或调整焊接参数。

3.引脚贴焊：引脚之间或引脚与焊盘之间出现短路现象。

可能原因包括焊盘上有过多的锡、焊接温度过高或焊接时间过长。

解决方法包括调整波峰炉的锡温度、控制锡量或降低波峰焊时间。

4.焊接亮点：焊接位置出现镜面反射的亮点。

可能原因包括过多的锡在焊接位置、焊接温度过高或焊接时间过长。

解决方法包括控制锡量、调整波峰炉的温度或缩短焊接时间。

5.锡球：焊盘上出现小球状物体。

可能原因包括过多的锡或焊接时引脚有轻微的震动。

解决方法包括控制锡量或检查焊接设备的震动情况。

6.渣球：焊盘上出现焊接渣滓。

可能原因包括焊盘或引脚上有杂物，或是焊接时引脚有震动。

解决方法包括清理焊盘和引脚，或修复焊接设备的震动问题。

7.引脚焊斑：焊盘上的焊接位置出现不均匀的焊锡。

可能原因包括焊盘不平、使用不合适的焊接参数或焊接位置不正确。

解决方法包括矫正焊盘、调整焊接参数或重新定位焊接位置。

8.焊盘脱落：焊盘完全或部分脱离基板。

可能原因包括焊盘与基板之间的附着力不够、焊盘尺寸不合适或基板材料不适合波峰焊。

解决方法包括增加焊盘与基板的附着力、更换合适尺寸的焊盘或考虑其他焊接方法。

9.焊盘凹陷：焊盘上出现凹陷或剥落。

可能原因包括焊盘材料不合适、焊接温度过高或焊接时间过长。

解决方法包括使用合适材料的焊盘、降低焊接温度或缩短焊接时间。

波峰焊常见缺陷原因和防止措施波峰焊是一种常用的电子组装工艺，主要用于连接电子元件与印刷电路板（PCB）。

在波峰焊过程中，为避免焊接缺陷，需要了解常见的波峰焊缺陷原因和相应的防止措施。

一、焊接缺陷原因1.锡球或电极柱与焊盘无法完全湿润：主要原因有以下几点：-温度过低：焊锡温度过低会导致焊接不良，需要适当提高焊接温度。

-温度不均匀：焊接过程中，焊接区域温度不均匀，需要通过调整加热方式或传递热量的方法来提高温度均匀度。

-氧化：焊接部分氧化会影响焊接质量，需要保持焊接环境干燥、清洁。

2.焊接过度：在波峰焊过程中焊接过度会导致焊点变翘、烧损等问题。

-温度过高：焊接温度过高导致焊点过度烧焦，需要适当降低焊接温度。

-焊接时间过长：焊接时间过长会使焊接物质被加热过度，需要根据具体情况调整焊接时间。

3.金属残留物：金属残留物会影响焊接质量。

-锡渣：焊接过程中产生的锡渣会附着在焊点或焊盘上，形成焊接垫高，需要及时清除锡渣。

-氧化物：焊接过程中，金属表面和焊盘上的氧化物会影响焊接质量，需要保持焊接环境清洁。

二、防止措施1.控制焊接温度：根据焊接物料的具体情况，合理控制焊接温度，避免温度过低或过高导致焊接不良。

同时，需要保证焊接温度均匀分布，避免温度不均匀导致焊接缺陷。

2.提高焊接环境的干燥度和清洁度：保持焊接环境的干燥和清洁，有效防止焊接过程中金属表面和焊盘上的氧化物生成和附着。

同时，及时清除焊接过程中产生的锡渣，避免锡渣堆积影响焊接质量。

3.控制焊接时间：根据具体焊接要求，控制焊接时间，避免焊接时间过长导致焊点过度烧焦。

同时，可以采用预热或加热方式调整焊接时间，提高焊接质量。

4.使用合适的焊接材料：选择合适的焊接材料对于提高焊接质量非常重要。

合适的焊锡材料可以有助于减少焊接缺陷。

5.检查和测试：对焊接后的产品进行检查和测试，及时发现并解决焊接缺陷，确保产品质量。

总之，了解波峰焊常见缺陷原因并采取相应的防止措施是提高焊接质量的关键。

波峰焊工艺中常见缺陷产生原因及防止措施目 录序号缺陷名称页码1 假焊/虚焊 32 桥连 43 填充不良 54 不润湿/润湿不良 65 针孔 76 气孔/焊点空洞 87 冰柱 98 焊旗 109 表面裂纹 1110 焊点剥离 1211 不完全焊点 1312 焊料球 1413 助焊剂残留 1614 白色残留 1715 深色残余物及白色残余物 1816 焊锡网 1917 锡瘟 2018 锡须 2119 冷焊 2220 元件破裂 2321 球状焊点 2422 其它缺陷 25力拓国际（香港）有限公司ＷＷＷ．ＬＴＳＭＴ．ＣＯＭ前 言当问题发生时，首先必须检查的是制造过程的“基本条件”，一般可将它归类为以下三大因素：（1）材料问题这些包括焊锡的化学材料，如助焊剂、油、锡、清洁材料，还有PCB的包覆材料，如防氧化树脂、暂时活永久性的防焊油墨及印刷油墨等。

（2）焊锡润湿性差这涉及所有的焊锡表面，像元件（包括THT及SMT元件）、PCB及电镀通孔都必须被列入考虑。

（3）生产设备偏差这包括机器设备和维修的偏差以及外来的因素、温度、输送带速和角度、还有浸锡的深度等等，都是和机器有直接相关的参数。

除此之外，通风、气压降低和电压的变化等等外来因素也都必须被列入分析的范围之内。

假焊/虚焊定义：虚焊与假焊都是指焊件表面没有充分上锡，焊件之间没有被锡固定住，主要是由于焊件表面没有清除干净或焊剂用得太少所引起的。

假焊是指表面上看焊住了，但实际上并没有焊上，有时用手一拔引线就可以从焊点中拔出。

虚焊是焊点处只有少量的锡焊住，造成接触不良，时通时断。

成因：（1） 元件焊端、引脚、印制板焊盘氧化或污染，或印制板受潮；（2） 片式元件端头金属电极附着力差或采用单层电极，在焊接温度下产生脱帽现象；（3） PCB设计不合理，波峰焊时阴影效应造成漏焊；（4） PCB翘曲使其与波峰接触不良；（5） 传送带两侧不平行，使PCB与波峰接触不平行；（6） 波峰不平滑，波峰两侧高度不平行，尤其电磁泵波峰焊机的锡波喷口如果被氧化物堵塞时，会使波峰出现锯齿形，容易造成漏焊、虚焊；（7） 助焊剂活性差，造成润湿不良；（8） PCB预热温度太高，使助焊剂碳化失去活性，造成润湿不良。

波峰焊工艺中常见缺陷产生原因与措施波峰焊工艺是电子产品组装中常用的一种焊接方式，该工艺可以在短时间内同时完成多个焊点的连接，提高生产效率。

然而，在实际操作中，也会出现一些常见的焊接缺陷，本文将分析这些缺陷的产生原因，并提出相应的措施。

1. 波峰焊接头露锡原因：可能是焊接温度过高，导致锡液过度流动，无法完全润湿焊盘；或者焊接时间过长，使锡液过渡流动。

措施：检查和调整焊接温度和时间，确保合适的焊接参数；适当增加焊接流量，提高焊点的润湿性。

2. 波峰焊导致的连焊现象原因：焊盘间距太小，焊接流量过大，导致几个焊盘之间的锡液相连。

措施：增加焊盘间距，使锡液在焊盘上形成独立的焊接点，减少焊接流量，避免挤压锡液。

3. 波峰焊接过度原因：焊接时间过长或焊接温度过高，导致焊盘上的锡液过度融化。

措施：调整焊接时间和温度到合适的范围，避免过度焊接。

4. 波峰焊接不良原因：可能是材料附着物、氧化物或污染物阻碍了锡液的润湿性，或者焊接流量不足。

措施：清洁和预处理焊盘表面，确保无杂质；增加焊接流量，提高锡液的润湿性。

5. 波峰焊接点不牢固原因：焊接前焊盘表面没有完全清洁，导致焊点粘结力不够。

措施：在焊接前彻底清洁焊盘表面，确保焊点与焊盘之间的良好粘贴。

综上所述，波峰焊工艺中常见的缺陷产生原因多样，但大多可以通过调整焊接参数、清洁焊盘表面以及增加焊接流量等措施来解决。

在实际操作中，焊接人员应根据具体情况进行调整和改进，确保焊接质量和效率的提高。

波峰焊工艺是一种高效、快速的电子产品组装焊接方式，广泛应用于电子制造行业。

然而，在实际操作中，不可避免地会出现一些常见的焊接缺陷，影响产品的质量和稳定性。

下面将进一步探讨波峰焊工艺中常见缺陷的产生原因以及相应的措施。

6. 波峰焊接头焊盘开裂原因：焊接过程中，焊接头受到过度热应力，导致焊盘开裂。

措施：焊盘设计和材料选择要符合相关标准，确保其能够承受所需的热应力；调整焊接参数，避免过度热应力的产生；使用合适的焊接头形状和尺寸，均匀分布焊接热量。

波峰焊常见焊接缺陷原因分析与对策波峰焊是一种常见的电子焊接技术，常用于电子零件的连接，具有高效、高质量的特点。

然而，波峰焊在实际应用中仍然存在一些焊接缺陷，如焊接不良、焊接强度不够等问题。

这些缺陷会对电子产品的性能和可靠性产生严重的影响。

因此，分析波峰焊常见的焊接缺陷原因，并提出相应的对策，对于提高波峰焊质量非常重要。

1.焊接引脚位置不准确：焊接引脚位置不准确可能会导致焊接过程中引脚错位，使焊接点不良。

对策：在焊接前需要进行精确定位和固定，确保焊接引脚位置准确。

2.焊接温度不合适：焊接温度过高或过低都会导致焊接点质量不良。

对策：根据所焊接的零件类型和要求，设置合适的焊接温度，提前进行试焊以确定最佳温度。

3.焊锡量不足：焊锡量不足可能导致焊接点与引脚之间没有充分的接触面积，从而影响焊接点的质量。

对策：通过调整焊锡量，确保焊接点有足够的焊锡，提高焊接点的质量。

1.焊接点过小：焊接点过小会导致焊点强度不够，容易产生断裂。

对策：选用适当的焊接点尺寸，加大焊接点的面积，提高焊点的强度。

2.焊接点形状不规整：焊接点形状不规整会导致焊接点强度不够，容易出现断裂。

对策：在焊接前加工焊接点，保持焊接点的形状规整，提高焊接点的强度。

3.焊接点与引脚之间的间隙较大：焊接点与引脚之间的间隙过大会导致焊接点质量不良，强度不够。

对策：在焊接前要对引脚进行清洁和调整，保持合适的引脚间隙，确保焊接点的强度。

1.焊接温度不合适：焊接温度过高会导致引脚变形，影响焊接点质量。

对策：根据所焊接的零件类型和要求，设置合适的焊接温度，确保引脚不会因过高温度而变形。

2.焊接力度不均匀：焊接力度不均匀会导致引脚变形，影响焊接点质量。

对策：在焊接过程中，均匀施加焊接力度，确保引脚受力均匀，避免引脚变形。

3.引脚设计不合理：引脚设计不合理可能会导致焊接过程中引脚变形。

对策：在设计阶段，合理设计引脚的形状和尺寸，减少引脚变形的可能性。

综上所述，对于波峰焊常见的焊接缺陷，我们可以采取相应的对策来解决。

波峰焊过程产生故障的主要原因及预防对策波峰焊过程产生故障的主要愿意及预防对策1.焊料不足——焊点干瘪、焊点不完整有空洞（吹气孔、针孔）、插装孔以及导通孔中焊料不饱满或焊料没有爬到元件面的焊盘上。

2.焊料过多——元件焊端和引脚周围被过多的焊料包围，或焊点中间裹有气泡，不能形成标准的弯月面焊点。

润湿角θ＞90°。

3.焊点拉尖——或称冰柱。

焊点顶部拉尖呈冰柱状，小旗状。

4. 焊点桥接或短路——桥接又称连桥。

元件端头之间、元器件相邻的焊点之间以及焊点与邻近的导线、过孔等电气上不该连接的部位被焊锡连接在一起5. 润湿不良、漏焊、虚焊——元器件焊端、引脚或印制板焊盘不沾锡或局部不沾锡。

6. 焊料球——又称焊料球、焊锡珠。

是指散布在焊点附近的微小珠状焊料7. 气孔——分布在焊点表面或内部的气孔、针孔。

或称空洞。

8. 冷焊——又称焊锡紊乱。

焊点表面呈现焊锡紊乱痕迹9. 锡丝——元件焊端之间、引脚之间、焊端或引脚与通孔之间的微细锡丝10 其他还有一些常见的问题，例如板面脏，主要由于焊剂固体含量高、涂覆量过多、预热温度过高或过低，或由于传送带爪太脏、焊料锅中氧化物及锡渣过多等原因造成的；又例如PCB变形，一般发生在大尺寸PCB，主要由于大尺寸PCB 重量大或由于元器件布置不均匀造成重量不平衡，这需要PCB设计时尽量使元件分布均匀，在大尺寸PCB中间设计支撑带（可设计2~3mm宽的非布线区）；又例如焊接贴装元器件时经常发生掉片（丢片）现象，其主要原因是贴片胶质量差，或由于贴片胶固化温度不正确，固化温度过低或过高都会降低粘接强度，波峰焊时由于经不起高温冲击和波峰剪切力的作用，使贴装元器件掉在焊料锅中。

?还有一些肉眼看不见的缺陷，例如焊点晶粒大小、焊点内部应力、焊点内部裂纹、焊点发脆、焊点强度差等，这些要通过X光，焊点疲劳试验等手段才能检测到。

这些缺陷主要与焊接材料、印制板焊盘附着力、元器件焊端或引脚的可焊性以及温度曲线等因素有关。
