利用谷歌卫星影像图制作一定精度地形图方法

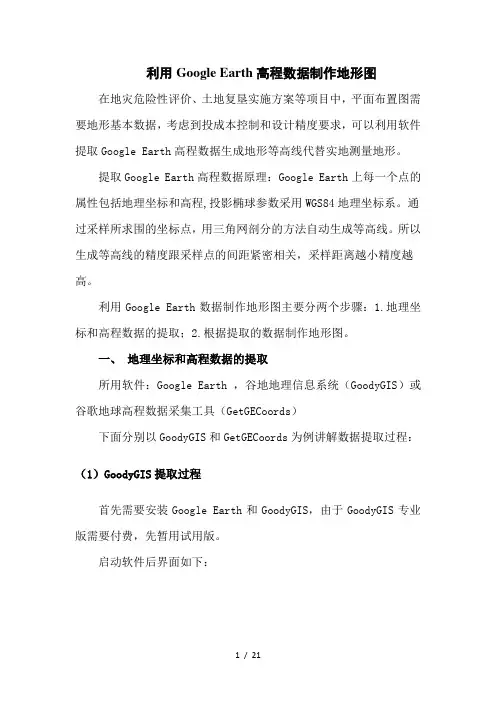

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

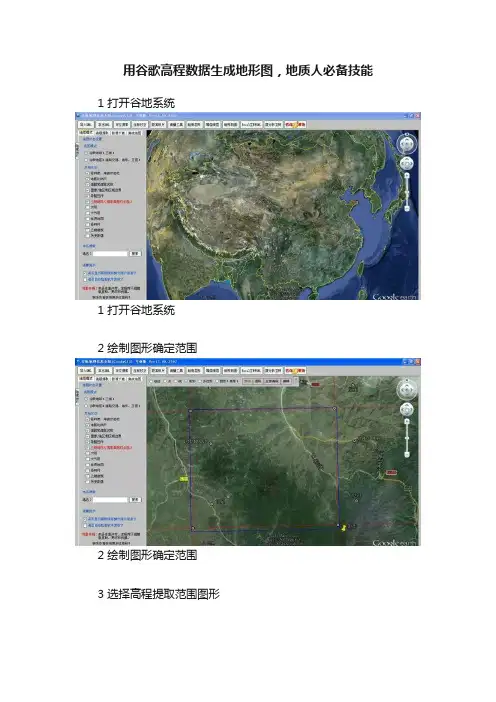

用谷歌高程数据生成地形图，地质人必备技能1 打开谷地系统
1 打开谷地系统
2 绘制图形确定范围
2 绘制图形确定范围
3 选择高程提取范围图形
3 选择高程提取范围图形
4 设置采样间距计算点数
4 设置采样间距计算点数
5 高程数据提取
5 高程数据提取
6 高程数据提取完毕
6 高程数据提取完毕
7 删除数据前2列
7 删除数据前2列
8 用户数据投影转换
8 用户数据投影转换
9 高程点投影完成
9 高程点投影完成
10 DTM分析读取高程数据
10 DTM分析读取高程数据
11 生成三角剖分网
11 生成三角剖分网
12 追踪剖分等值线
12 追踪剖分等值线
13 投影变换生成标准图框
13 投影变换生成标准图框
14 图框和等值线叠加
14 图框和等值线叠加
15 修改等高线和注记参数
15 修改等高线和注记参数
16 地形图绘制完成
16 地形图绘制完成
来自：鼠马象鸡说作图。

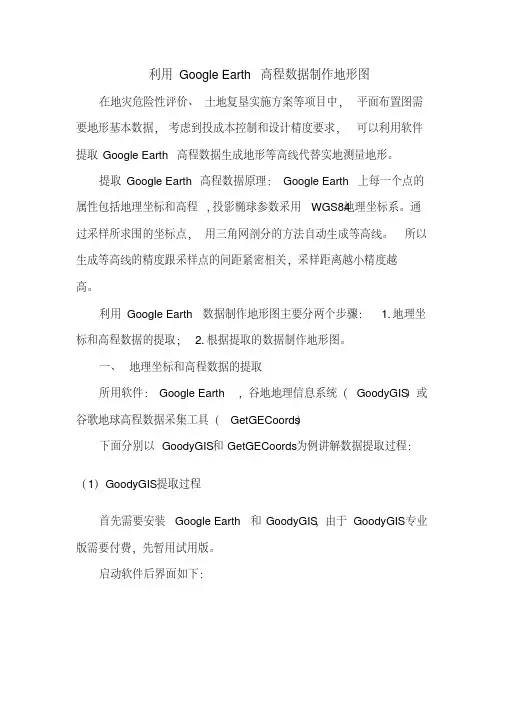

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

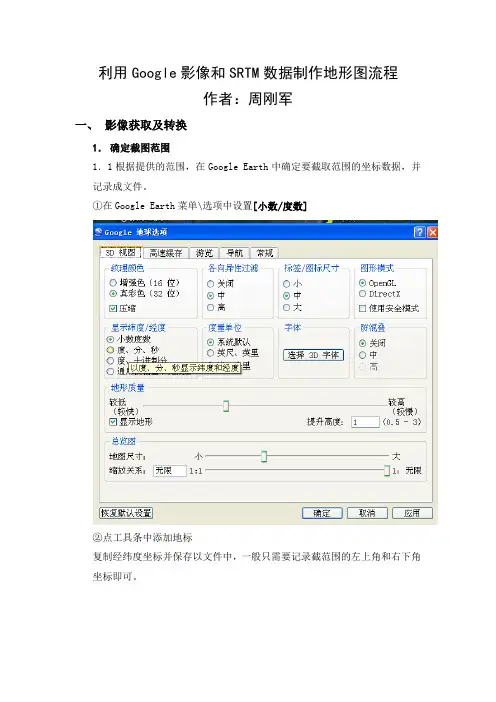

利用Google影像和SRTM数据制作地形图流程作者：周刚军一、影像获取及转换1．确定截图范围1．1根据提供的范围，在Google Earth中确定要截取范围的坐标数据，并记录成文件。

①在Google Earth菜单\选项中设置[小数/度数]②点工具条中添加地标复制经纬度坐标并保存以文件中，一般只需要记录截范围的左上角和右下角坐标即可。

1.2 KML，KMZ数据KML/KMZ数据可以直接导入到Google Earth中查看，在地图上采集范围左上和右下角坐标，并保存为文件。

1．3 范围数据转换和下载范围分幅对于过于大的截图范围，则应该进行分幅。

①在Google Earth中用添加路径工具画出范围边界，并转存为KML/KMZ 文件。

②用Global Mapper 打开KML/KMZ文件，选择正确的投影系统，并输出为DXF文件。

点工具进行投影参数设置，输入截图范围的中央子午线和其它参数。

关键是要输入正确的中央子午线数据,要分清是什么坐标系统,和投影方式及分带方式.可以从文件导入, 也可以利用已有的PRJ文件先加载,然后再进行修改点菜单\文件\输出矢量格式在输出格式中选DXF格式,在输出的选项中一般不\需要修改,直接输出即可.注意:输出时,DXF选项中的将显示注记为属性必须先中③用CAD打开DXF文件，对成图范围进行分幅处理，一般按10平方公分幅下载地图,较小的范围不需要分幅.分幅完成后,打散距形框,并保存为DXF文件.重复②的程序,导入DXF文件,投影文件相同.重复②的程序: 点菜单\文件\输出矢量格式在输出格式中选KML/KMZ格式,在输出的选项中一般不\需要修改,直接输出即可.④打开KML/KMZ文件,加载到Google Earth中,重复本章中1.1中②的程序,记录每幅范围的左上角和右下角坐标,保存数据准备截图.⑤⑥根据你选择的路径，图像文件会保存在文件夹中，除了TIFF文件以外还有两个同名的后缀为JGW和 PRJ格式的文件，这几个同名文件要放在一起才行。

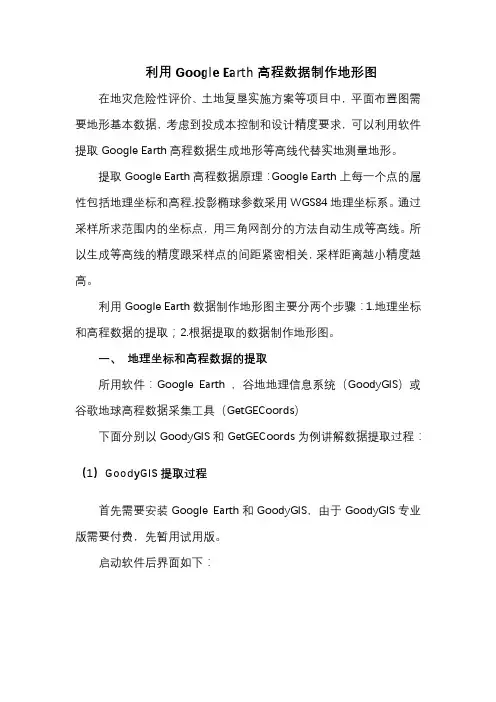

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤： 1.地理坐标和高程数据的提取； 2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

利用google Earth自制地形图Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。

但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。

它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。

地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。

所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。

但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。

如此，不仅使获取的工作量很大，对以后的展点也是一个负担。

这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。

关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。

对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。

地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。

地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。

例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。

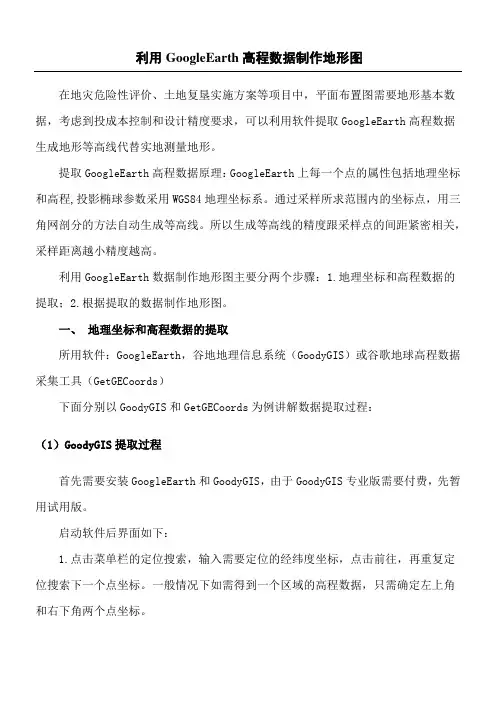

利用GoogleEarth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取GoogleEarth高程数据生成地形等高线代替实地测量地形。

提取GoogleEarth高程数据原理：GoogleEarth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用GoogleEarth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：GoogleEarth，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装GoogleEarth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

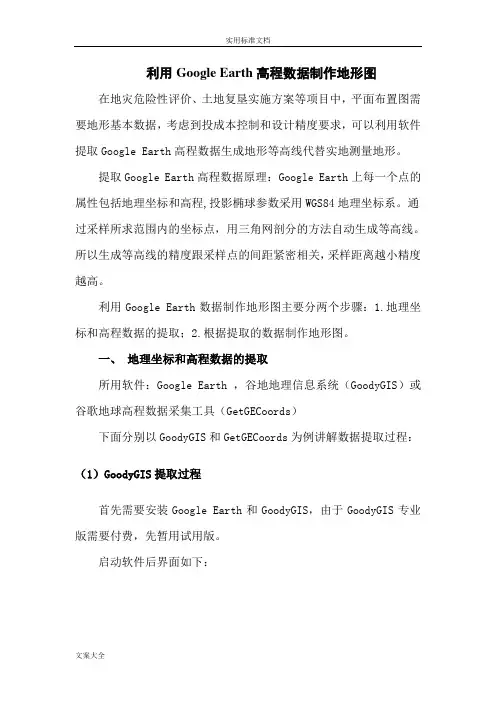

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。

启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。

4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。

《借助谷歌地球的卫星图像制作定向地图》之一使用谷歌地球预选合适的定向场地2005年年中，就在本人写成《怎样选择合适的定向场地》之后不久，一个惊人的的喜讯从天而降：美国谷歌公司推出的一个全新且功能强大的搜索引擎“谷歌地球（Google Earth）”在互联网上横空出世（），人类在20世纪90年代提出的“数字地球”由概念变成现实，而且还是人人能免费使用的！因为有了它，《怎样选择合适的定向场地》一文中推荐的预选定向场地的方法即刻显得十分笨拙而且落伍，这使我虽然有些郁闷但却因此而更加兴奋异常，因为我意识到：过去本人以及许多定向制图人在挑选场地时遇到的资料难找、时间不多、特别是经济受限等等诸多难题或许会因此得到彻底解决了！我旋即进行了长达两年多的探索性使用，遂形成以下文字，仅供大家参考。

使用谷歌地球预选合适的定向场地的最大特点是：高效和节约。

切身体会：比以前拿着多张地形图（需要借或购买很多张，但不一定都有用），开着车到各地寻找的老办法，不知能节省多少倍费用和时间——以前开着车花费三天以上时间寻找到的合适场地，在互联网上使用谷歌地球不到一小时即可完成。

1、有关谷歌地球的两件事：·谷歌地球的软件除了在其公司的网站，也可以在许多网站上免费下载。

国内爱好者还在网上链接有繁体汉字（官方）和简体（非官方）的免费版本，试用之后本人的推荐是使用繁体版的。

没有简体官方版据称是因为我国的测绘产品管理法规阻了路：不允许外国公司、个人或国内非资质单位或个人制作、出版地图。

·谷歌地球上的卫星照片区分为高清区与非高清区。

谷歌制作并公布的我国大陆地区的高清区仅在大中城市及部分沿海地区和部分内陆地区。

之间，非高清区则是在15-25米之间。

显然，我们只能在有高清卫星照片的区域内完成定向场地的预选。

在打开谷歌地球软件（首次使用时必须联网）后，第一时间显示在我们眼前的是平面的卫星照片，高清区内定向运动需要的大的、主要的地物特征，特别是植被基本分布状况都是一目了然的，但是地貌的起伏状态、屏幕上特征物之间的距离、预选区域的面积则不甚了了，因此需要用到下述工具：2、倾斜（鸟瞰／俯瞰）工具利用倾斜工具可以使我们迅速排除很高的大型山地或坡度较大、山势陡峭的地方。

利用google_Earth自制地形图(Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。

但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。

它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。

地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。

所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。

但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。

如此，不仅使获取的工作量很大，对以后的展点也是一个负担。

这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。

关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。

对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。

地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。

地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。

例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件：Google Earth ，谷歌地球高程数据采集工具（GetGECoords）下面以GetGECoords为例讲解数据提取过程：首先需要安装Google Earth。

启动软件后界面如下：GetGECoords提取过程1.直接运行GetGECoords内存补丁.exe文件，界面如下：2.点击左边工具栏帮助关于输入任意注册码，完成注册。

3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围，确定后右边地图窗口自动搜索至该点点击下一步刷新，软件自动更新GE地图中心子午线和投影带中心子午线点击确定后，设置自动采样间距，刷新点击自动采集点。

3.采集完成后点击文件导出数据确定，保存数据文件。

二、根据提取的数据制作地形图所用软件：南方CCAS1．打开南方CCAS，选择绘图处理主菜单点击改变当前图形比例尺，在下边命令行输入成图比例尺，如1000,1:1000比例尺2. 展高程点，在绘图处理菜单下点击展高程点。

3.找到高程点展点文件的路径后，选中窗口中的展点文件，点击打开，然后输入高程注记的距离，如0.5后回车，展点完成，见图3、图4。

图34．用多线段把所有高程点范围圈住，见图5图55.打开等高线菜单，点击建立DTM菜单。

GOOGLE 高清+精确校准+详细地标的制作方法自从贴了“[原创]GOOGLE 高清+精确校准+详细地标”以后，很多朋友来信要地图或许多询问制作方法, 不是我不愿意共享出来,实在是一言难尽. 下面简单的说明一下，原贴如下br>/Announce/Announce2.asp?BoardID=303&ID=195994我最初的想法就是想充分利用ＧＯＯＧＬＥ卫星地图的直观性和现有的矢量导航地图丰富的空间数据，将它们二者的优点结合起来，做一个自己的基于ＧＯＯＧＬＥ卫星地图ＧＰＳ导航系统．在此思路下经过多次试验，终获成功．一、制作方法：基本原理就是在传统的矢量地图或导航地图上对ＧＯＯＧＬＥ卫星图片进行校准，先下载卫星图片，要记下图片的坐标信息，然后用ＧＩＳ开发系统进行编程，将卫星图片贴到矢量地图对应的位置上，ＧＩＳ开发系统选择你熟悉的就行了，ＭＡＰＧＩＳ，ＡＲＣＧＩＳ或ＭＡＰＸ都行。

编程要解决的主要问题：一是卫星图片和矢量地图校准，矢量导航地图已经过实际的导航验证，我们可以认为它是准确的，卫星图片按坐标对位置贴上去后，会有一些误差（误差也可能是下载过程中产生的），需要对坐标进行一些调整和修正；二是卫星图片显示。

北京六环内区域卫星图片ＪＰＧ打开格式大约300多Ｍ，作为一张图片根本无法显示．所以最好的方式就是用到哪儿就显示哪儿，将图片分成很多的小图片（我的六环内区域共分成９０００多张），动态加载，这样既能实时显示又能保证图片质量很高（小图片可以用最高清晰度保存）；显示时只在卫星图片加载矢量地图的地标和道路线条（加道路是为了便于观察是否校准），将矢量地图中其它的点、线、面图层都隐藏起来，这样就得到帖子中的地图。

三是对上面地图进行开发利用。

因为有矢量地图在背后，所以可以做导航开发，如道路搜索和规划，地标查找等，以及一些基本的地图操作，如放大，缩小、鹰眼导航等．至于编程细节，实在不是几句话能讲得清楚的，上面也是我经过摸索才得到的．二、地图共享问题整个系统有４００多Ｍ，现在已经可以直接用于导航了．正如前面所言，这是一个系统，不是单纯的图片，它们配合起来才能作用，达到帖子中的效果．虽然可以编程输出带地标的图片，但非本人兴趣所在，现在也没有实现这部分功能，所以恕无法提供图片下载．另外，我使用的北京矢量地图是我从朋友那里获得，我并没有版权，所以也无法公开共享我的系统．请谅解！不过，如果你有矢量地图，我倒很愿意帮你制作这个地图导航系统，任何一个城市的都行，接上ＧＰＳ模块就可以用于导航．Email： fantasticism@ ＱＱ：870060822现在的系统：。

利用谷歌卫星影像图制作一定精度地形图的方法摘要：阐述谷歌卫星影像图采用的WGS84 坐标系统，分析利用谷歌影像图制作一定精度地图的方法，结合实例验证方法的可行性，并进行精度估算。

关键词：WGS84坐标系；CGCS2000 坐标系；地面特征点；图像校正；线性变换1.概述随着卫星遥感技术、互联网技术的日新月异，提供高分辨率的卫星影像图成为可能。

作为民用的免费卫星影像清晰度也逐渐提高，例如谷歌卫星地图、中国天地图等。

而传统地图的制作，不仅制作周期长、现势性较差，而且作为国家重要基础地理信息数据，必须通过申请缴费才能获得。

如何利用现有的免费卫星影像图制作高清晰度的、现势性强的有较高坐标精度的地图，更快捷、更实用的满足野外踏勘工区、勘察、地质、旅游探险等各行各业的需要？本文将针对谷歌影像地图进行可行性分析，研究获得高精度地图坐标的具体操作方法，并进行精度验证。

2．获得清晰影像地图的理论分析1) 常见的几种大地坐标系统之间的关系WGS-84坐标系（World Geodetic System一1984 Coordinate System）一种国际上采用的地心坐标系。

坐标原点为地球质心，其地心空间直角坐标系的Z 轴指向BIH （国际时间）1984.O定义的协议地球极（CTP)方向，X轴指向BIH 1984.0的零子午面和CTP赤道的交点，Y 轴与Z 轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系统。

我国先后主要采用三种大地坐标系统，1954北京坐标系，1980西安坐标系，CGCS2000国家坐标系。

三种大地坐标系分属于不同的椭球体系，拥有不同的椭球参数，在我国各个历史发展阶段均发挥着巨大的作用。

因CGCS2000 国家坐标系与WGS-84 坐标系有很多相同椭球参数，两者进行转换过程较为简单且误差相对较小（纬度、大地高最大误差均为0.105mm经度相同），故本文假定WGS84坐标系与CGCS2000坐标系等价。

用google earth卫星图自制高精度3d地图1.首先我用google earth卫星图软件,找到我想要的地方!点正北按钮(非常重要),因为ozi地图默认上北下南,投影为平面格式地图google earth下载地址:/2.点开google earth菜单view的第x项lat,打开google earth地图栓格,让地图出现经纬度(度\分\秒),地图栓格不要过小,地图栓格过小虽然精确,但费眼力!3.截图点google earth菜单file的第x项,save image截图1 截图2 (jpg格式),关闭google earth4.打开ozi,调入截图1(ozi菜单文件第x项,载入并校准地图项,支持jpg格式) ozi下载地址/5,选择校准点，定义校准点的位置，位置一般选有经纬度栓格的交*点,用放大窗口进行对准6,填入栓格的经纬度,(重要提示:ozi支持的只是度\分,我无法调到度\分\秒,所以填入栓格的经纬度也必须是度\分,需换算一下)107度\33分\12秒换算107度\33.2000分7,点1和校准点1的经纬度对应上即可。

这样校准点1校准完毕。

(点n和校准点n对应上即可)8,保存为ozi地图, 一辐高精度ozi平面地图制做完毕。

等一下,自制3d高精度ozi地图又乍办?首先在高精度ozi平面地图基础上,导入全球数字高程SRTM数据,然后使用OziExplorer3D 和SRTM数据就可自做3d高精度ozi地图了!!!! OziExplorer3D下栽地址/en/c62c998686b5079b.asp那么,什么是全球数字高程SRTM数据啦??????????????SRTM:航天飞机雷达地形测绘使命Shuttle Radar Topography Mission，简称SRTMSRTM的简介:2000年2月11日上午11时44分，美国“奋进”号航天飞机在佛罗里达州卡那维拉尔角的航天发射中心发射升空，执行耗资3.64亿美元，称之为“航天飞机雷达地形测绘使（Shuttle Radar Topography Mission，简称SRTM）”的空间飞行任务。

利用Google Earth影像测制1∶2000地形图张书华;刘云生;张梅【摘要】In order to alleviate the workload of the field measurement and to finish the task of topographic map surveying and mapping quickly and smoothly,this paper puts forward a new method of using Google Earth image to finish the work,and described the specific measurement suggestion,procedures,statistical accuracy.Measurement results show that the precision of Google Earth image can meet the needs of the1∶2000 topographic map requirements as long as taking some quality control measures in the region where there were a clear image.This method is simple,quick and strong operational.%为减轻地形测量的外业工作量,更快更好地完成地形图测绘任务,本文提出了利用Google Earth影像进行地形图测绘的方法,并介绍了具体的测量方案、步骤,统计了精度。

测量结果表明,在有Google Earth 清晰影像的地区,只要采取一定的质量控制措施,利用Google Earth影像测图,其精度可以满足1∶2 000地形图的精度要求。

该方法简单快捷、可操作性较强。

【期刊名称】《城市勘测》【年(卷),期】2012(000)001【总页数】4页(P57-60)【关键词】Google;Earth;1∶2000地形图;测绘方法;精度【作者】张书华;刘云生;张梅【作者单位】山东省鲁南地质工程勘察院,山东兖州272100;山东省鲁南地质工程勘察院,山东兖州272100;山东省鲁南地质工程勘察院,山东兖州272100【正文语种】中文【中图分类】P217;P231.51 引言地形测量是传统测量的主要项目，长期以来，大比例尺地形图的测量方法是从最初的平板仪测量发展到全站仪测量。

如何从Google Earth中提取三维地形数据生成地形图在定线中，若无三维地形图数据，如预可研等，可以使用本软件提供的geh.exe和geh1.exe从Google Earth（经测试，最好使用Google Earth4.2.0198.2451版）中提取三维地形数据，生成地形图，进行初步定线。

一、提取高程1、geh.exe该模块通过给定的区域，提取一定范围的三维地形数据，启动软件，界面如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。

（2）将Google Earth中经纬度转换为平面坐标时，采用高斯正形投影，投影中央子午线经度可以输入提取范围的中间值（精确到度）。

（3）提范围通过经纬度定义，定义时范围不宜输入太大，否则提取时间可能很长。

视点高一般在2000m～10000m内较合适。

提取高程密度设置为0.0002~0.0005内较合适，即20m～50m间隔。

（4）提取的经纬度及高程转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。

（5）通过“连续存储图片”按，可以将指定范围连续存为多个bmp文件，该命令可以同时将bmp文件的范围坐标存为*.xy文件，通过*.xy文件，可以在HRCAD下用xyl命令，自动加载和对齐图片。

2、geh1.exe该模块通过给定的路径并沿路径按给定宽度，提取三维地形数据，启动软件，界面如下：操作步骤如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。

（2）在Google Earth添加路径，并命名为A1K,A2K等：如下图：（3）将路径另存为*.KML文件（用此文件读取路径数据，提取高程），如下图：二、生成地形图或DTM和IDN文件1、生成地形图：在AutoCAD在通过HRCAD中sjw0命令生成地形图2、生成DTM和IDN文件：在AutoCAD在通过HRCAD中dtms2命令生成DTM和IDN文件（4）启动Google Earth和geh1.exe后，通过定义的宽度和*.KML文件提取的经纬度及高程，同时转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。
