运动控制系统的组成

《运动控制系统》教案一、教学目标1. 理解运动控制系统的概念和组成2. 掌握运动控制系统的分类和原理3. 了解运动控制系统在实际应用中的重要性二、教学内容1. 运动控制系统的概念和组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的分类和原理2.1 模拟运动控制系统2.2 数字运动控制系统2.3 位置控制、速度控制和加速度控制3. 运动控制系统在实际应用中的重要性3.1 运动控制系统在工业生产中的应用3.2 运动控制系统在技术中的应用3.3 运动控制系统在自动驾驶技术中的应用三、教学方法1. 讲授法：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。

2. 案例分析法：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。

3. 讨论法：组织学生探讨运动控制系统的发展趋势和挑战，培养学生的创新思维和问题解决能力。

四、教学资源1. 教材：《运动控制系统》2. 多媒体课件：PPT、动画、视频等3. 网络资源：相关论文、案例、新闻报道等五、教学评价1. 课堂参与度：评估学生在课堂讨论、提问等方面的积极性。

2. 课后作业：布置相关练习题，评估学生对运动控制系统知识的理解和掌握程度。

3. 小组项目：组织学生团队合作完成一个运动控制系统的应用案例，评估学生的实践能力和问题解决能力。

六、教学安排1. 课时：共计32课时，每课时45分钟2. 教学计划：第1-4课时：运动控制系统的概念和组成第5-8课时：运动控制系统的分类和原理第9-12课时：运动控制系统在实际应用中的重要性第13-16课时：运动控制系统的的发展趋势和挑战七、教学步骤1. 引入：通过一个实际应用案例，引出运动控制系统的重要性，激发学生的学习兴趣。

2. 讲解：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。

3. 案例分析：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。

运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器，实现机械运动的系统。

它由多个组成部分构成，下面将逐一介绍。

1. 控制器控制器是运动控制系统的核心部分，它负责接收来自传感器的反馈信号，计算出控制信号，再将信号发送给执行器。

控制器的种类有很多，常见的有PLC、单片机、DSP等。

2. 传感器传感器是用来感知机械运动状态的装置，它可以将机械运动转化为电信号，再通过控制器进行处理。

常见的传感器有编码器、光电开关、压力传感器等。

3. 电机电机是运动控制系统中最常用的执行器，它可以将电能转化为机械能，实现机械运动。

常见的电机有直流电机、交流电机、步进电机、伺服电机等。

4. 驱动器驱动器是用来控制电机运动的装置，它可以将控制信号转化为电能，再通过电机实现机械运动。

常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。

5. 机械结构机械结构是运动控制系统中最基础的部分，它由各种机械零件组成，用来实现机械运动。

常见的机械结构有滑动轨道、旋转轴、传动装置等。

6. 人机界面人机界面是用来与运动控制系统进行交互的装置，它可以显示机械运动状态、控制参数等信息，同时也可以接收操作者的指令。

常见的人机界面有触摸屏、键盘、鼠标等。

7. 通信接口通信接口是用来与其他设备进行数据交换的装置，它可以将控制信号、反馈信号等信息传输给其他设备，同时也可以接收其他设备的指令。

常见的通信接口有串口、以太网口、CAN总线等。

运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。

每个部分都有其独特的功能和作用，只有将它们合理地组合起来，才能实现高效、稳定的机械运动。

《运动控制系统》课程教学大纲一、教学内容本节课的教学内容来自于《运动控制系统》课程的第五章，主要讲述运动控制系统的组成、原理及其应用。

具体内容包括：1. 运动控制系统的组成：包括控制器、执行器和传感器等基本组成部分，以及它们之间的相互作用。

2. 运动控制系统的原理：包括控制算法、反馈控制和开环控制等基本原理。

3. 运动控制系统的应用：包括在工业、数控机床和电动汽车等领域的应用实例。

二、教学目标1. 使学生了解运动控制系统的组成、原理及其应用，掌握基本概念和知识点。

2. 培养学生运用运动控制系统的基本原理解决实际问题的能力。

3. 提高学生对运动控制技术在现代工业和科技领域的重要性的认识。

三、教学难点与重点1. 教学难点：运动控制系统的原理和应用。

2. 教学重点：运动控制系统的组成及其在工作中的应用。

四、教具与学具准备1. 教具：多媒体教学设备、投影仪、白板等。

2. 学具：教材、笔记本、彩色笔等。

五、教学过程1. 实践情景引入：以工业为例，介绍运动控制系统在实际工作中的应用。

2. 知识点讲解：讲解运动控制系统的组成、原理及其应用。

3. 例题讲解：分析运动控制系统在实际工作中的应用案例，引导学生理解并掌握运动控制系统的原理。

4. 随堂练习：让学生结合所学内容，分析并解决实际问题。

5. 课堂讨论：引导学生探讨运动控制系统在现代工业和科技领域的重要性。

6. 板书设计：对本节课的主要知识点进行板书，方便学生复习和巩固。

7. 作业布置：布置相关练习题，巩固所学知识。

六、作业设计1. 题目：分析下列运动控制系统的应用案例，并说明其工作原理。

（1）数控机床；（2）电动汽车；（3）工业。

2. 答案：（1）数控机床：数控机床是一种采用数字控制技术进行运动的机床。

通过控制器预设机床的运动轨迹，执行器按照控制器的指令进行运动，实现对工件的加工。

（2）电动汽车：电动汽车采用电动机作为动力来源，通过控制器调节电动机的转速和扭矩，实现车辆的运动控制。

一、填充题：1. 运动控制系统由电动机、功率放大与变换装置、控制器及相应的传感器等构成。

2. 转矩控制是运动控制的根本问题，磁链控制与转矩控制同样重要。

3. 生产机械常见的三种负载是恒转矩负载、恒功率负载和平方率负载。

4. 某直流调速系统电动机额定转速1430/min N n r =，额定速降115/minN n r ∆=，当要求静差率30%s ≤时，允许的调速范围为5.3，若当要求静差率20%s ≤时，则调速范围为3.1，如果希望调速范围达到10，所能满足的静差率是44.6%。

5. 数字测速中，T 法测速适用于 低速，M 法测速适用于高速 。

6. 生产机械对调速系统转速控制的要求有 调速 、稳速和加减速 三个方面。

7.直流电机调速的三种方法是：调压调速、串电阻调速和弱磁调速。

8.双闭环直流调速系统的起动过程分为 电流上升阶段、恒流升速阶段和 转速调节 三个阶段。

9.单闭环比例控制直流调速系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应的 改变电枢电压，以补偿电枢回路电阻压降的变化。

1．恒压频比控制方式是指给异步电动机供电的电压和 频率 之比为常数。

10.异步电机基于稳态模型的控制方法有调压调速和变压变频调速；基于动态数学模型的高性能控制方法有FOC 和DTC 。

11.异步电动机变压变频调速控制特性曲线中，基频以下调速称为恒 转矩 调速，基频以上调速称为恒功率调速。

12.控制变频器逆变部分的常见的脉冲宽度调制技术有（1）以追求电压正弦为目的的SPWM 控制技术，（2）以追求电流正弦为目的的CFPWM 控制技术，（3）以追求磁链正弦为目的的SVPWM 控制技术。

13.转差频率控制的两个基本特点是：（1）定子电压和频率比协调控制保持空隙磁通恒定，（2）气隙磁通不变时，电磁转矩与转差频率成正比。

14.电磁耦合是机电能量转换的必要条件，电流与磁通的乘积产生转矩，转速与磁通的乘积产生感应电动势。

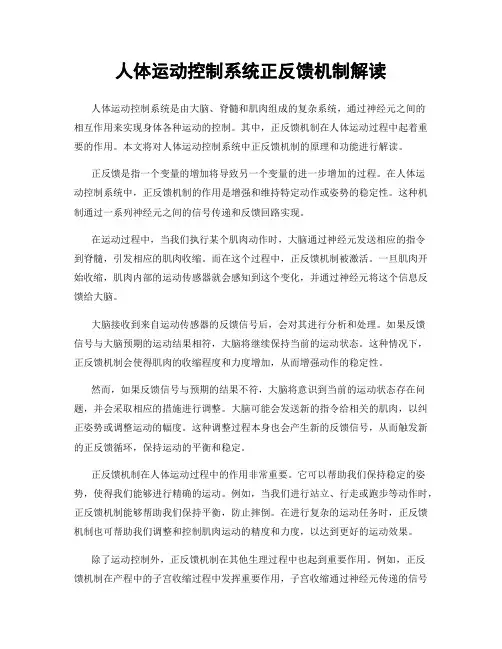

人体运动控制系统正反馈机制解读人体运动控制系统是由大脑、脊髓和肌肉组成的复杂系统，通过神经元之间的相互作用来实现身体各种运动的控制。

其中，正反馈机制在人体运动过程中起着重要的作用。

本文将对人体运动控制系统中正反馈机制的原理和功能进行解读。

正反馈是指一个变量的增加将导致另一个变量的进一步增加的过程。

在人体运动控制系统中，正反馈机制的作用是增强和维持特定动作或姿势的稳定性。

这种机制通过一系列神经元之间的信号传递和反馈回路实现。

在运动过程中，当我们执行某个肌肉动作时，大脑通过神经元发送相应的指令到脊髓，引发相应的肌肉收缩。

而在这个过程中，正反馈机制被激活。

一旦肌肉开始收缩，肌肉内部的运动传感器就会感知到这个变化，并通过神经元将这个信息反馈给大脑。

大脑接收到来自运动传感器的反馈信号后，会对其进行分析和处理。

如果反馈信号与大脑预期的运动结果相符，大脑将继续保持当前的运动状态。

这种情况下，正反馈机制会使得肌肉的收缩程度和力度增加，从而增强动作的稳定性。

然而，如果反馈信号与预期的结果不符，大脑将意识到当前的运动状态存在问题，并会采取相应的措施进行调整。

大脑可能会发送新的指令给相关的肌肉，以纠正姿势或调整运动的幅度。

这种调整过程本身也会产生新的反馈信号，从而触发新的正反馈循环，保持运动的平衡和稳定。

正反馈机制在人体运动过程中的作用非常重要。

它可以帮助我们保持稳定的姿势，使得我们能够进行精确的运动。

例如，当我们进行站立、行走或跑步等动作时，正反馈机制能够帮助我们保持平衡，防止摔倒。

在进行复杂的运动任务时，正反馈机制也可帮助我们调整和控制肌肉运动的精度和力度，以达到更好的运动效果。

除了运动控制外，正反馈机制在其他生理过程中也起到重要作用。

例如，正反馈机制在产程中的子宫收缩过程中发挥重要作用，子宫收缩通过神经元传递的信号触发更多的子宫收缩，从而推动分娩的进展。

正反馈机制在血小板聚集和血液凝固等生理过程中也起到了关键的调节和放大作用。

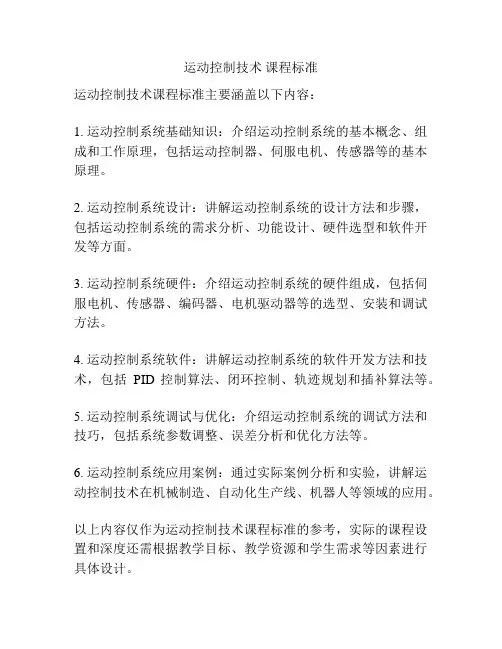

运动控制技术课程标准
运动控制技术课程标准主要涵盖以下内容：
1. 运动控制系统基础知识：介绍运动控制系统的基本概念、组成和工作原理，包括运动控制器、伺服电机、传感器等的基本原理。

2. 运动控制系统设计：讲解运动控制系统的设计方法和步骤，包括运动控制系统的需求分析、功能设计、硬件选型和软件开发等方面。

3. 运动控制系统硬件：介绍运动控制系统的硬件组成，包括伺服电机、传感器、编码器、电机驱动器等的选型、安装和调试方法。

4. 运动控制系统软件：讲解运动控制系统的软件开发方法和技术，包括PID控制算法、闭环控制、轨迹规划和插补算法等。

5. 运动控制系统调试与优化：介绍运动控制系统的调试方法和技巧，包括系统参数调整、误差分析和优化方法等。

6. 运动控制系统应用案例：通过实际案例分析和实验，讲解运动控制技术在机械制造、自动化生产线、机器人等领域的应用。

以上内容仅作为运动控制技术课程标准的参考，实际的课程设置和深度还需根据教学目标、教学资源和学生需求等因素进行具体设计。

运动控制系统的概念
运动控制（Motion Control）是自动化技术中的部分内容，是指让系统中的可动部分以可控制的方式移动的系统或子系统。

运动控制系统包括运动控制器（Motion Controller）、驱动器（Driver）、电机（Motor），可以是没有反馈信号的开环控制，也可以带有反馈信号的闭环控制，闭环控制也分为全闭环和半闭环控制。

控制器是可以产生控制目标（理想的输出或运动曲线），或是闭环控制系统中需要根据反馈信号运算调整执行速度和位置的器件。

驱动器是可以将控制器的控制信号转换为提供给电机能量的器件。

电机是实际使物体移动的装置，是运动控制的执行端。

执行端还包含编码器、减速机、导轨丝杆等机械装置。

分类
1、开环控制系统
控制器传输信号给驱动器，驱动器驱动电机运动，驱动器和控制器都无法知道电机是否达到预期的动作，典型的步进电机和风扇控制系统，是属于开环控制。

2、半闭环控制系统
对控制要求更准确的系统，在电机侧增加测量器件（如旋转编码器)，反馈信号进入驱动器和控制器中，让驱动器或控制器根据反馈调整电机的动作，使实际与命令的误差降到最小，如普通伺服电机控制系统。

3、全闭环控制系统
需要比半闭环更精准的运动系统，在执行端增加直线编码器，直接测量运动的实际位置，使执行更加准确，如直线电机控制系统。

运动控制系统的原理与应用一、引言运动控制系统是现代工业自动化中的重要组成部分，它通过对机械设备的运动进行控制，实现生产过程的自动化和精确控制。

本文将介绍运动控制系统的基本原理和应用。

二、运动控制系统的基本原理运动控制系统的基本原理包括运动控制的参考坐标系、运动控制的工作原理和运动控制的基本组成部分。

2.1 运动控制的参考坐标系运动控制系统需要一个参考坐标系来描述运动物体的位置和姿态。

常用的参考坐标系有直角坐标系和极坐标系。

•直角坐标系：在直角坐标系中，位置由三个坐标轴（X、Y、Z）的数值来描述，姿态由欧拉角或四元数表示。

•极坐标系：极坐标系用径向距离和极角来描述位置，适用于某些特定运动场景。

2.2 运动控制的工作原理运动控制系统通过传感器和执行器之间的信息交换实现对机械设备的精确控制。

•传感器：传感器用于检测机械设备的位置、速度、力和姿态等信息，并将这些信息转换为电信号传输给控制器。

•控制器：控制器接收传感器的信号，根据预设的控制算法计算出控制指令，然后将控制指令发送给执行器。

•执行器：执行器根据接收到的控制指令，驱动机械设备进行相应的运动，如位置调整、速度改变或力施加。

2.3 运动控制的基本组成部分运动控制系统由以下几个基本组成部分构成：•传感器：用于采集机械设备的位置、速度、力和姿态等信息。

•控制器：接收传感器的信号，计算控制指令并发送给执行器。

•执行器：根据控制指令调整机械设备的位置、速度、力和姿态等。

三、运动控制系统的应用领域运动控制系统应用广泛，涵盖了许多不同领域。

以下是几个常见的应用领域：3.1 工业自动化运动控制系统在工业自动化中起着关键作用。

它可以用于控制机械臂、输送带、液压系统等工业设备，实现自动化生产线的运行和控制。

3.2 机器人技术机器人技术是运动控制系统的重要应用领域。

运动控制系统可以实现机器人的精确运动和姿态调整，使其能够进行各种复杂任务，如装配、焊接、喷涂等。

3.3 医疗设备运动控制系统在医疗设备中也有广泛的应用。

体育运动闭环控制系统的例子体育运动闭环控制系统是指通过传感器、控制器和执行器等组成的一套系统，实时监测和调节运动状态，以达到提高运动效果和保护运动员安全的目的。

下面是10个体育运动闭环控制系统的例子：1. 羽毛球运动闭环控制系统：系统通过监测运动员的心率、步频和击球力度等指标，通过控制球拍的重量、平衡和弹性等参数，来实现对羽毛球运动的控制和调节，提高运动员的发力和击球准确性。

2. 足球运动闭环控制系统：系统通过监测运动员的速度、加速度和身体姿势等指标，通过控制足球的气压、弹性和重量等参数，来实现对足球运动的控制和调节，提高运动员的传球和射门精准度。

3. 游泳运动闭环控制系统：系统通过监测运动员的姿势、身体平衡和手臂动作等指标，通过控制泳衣的材质、水流和浮力等参数，来实现对游泳姿势和水流阻力的控制和调节，提高运动员的游泳速度和耐力。

4. 篮球运动闭环控制系统：系统通过监测运动员的身高、体重和跳跃力等指标，通过控制篮球的弹性、重量和摩擦力等参数，来实现对篮球运动的控制和调节，提高运动员的进攻和防守能力。

5. 田径运动闭环控制系统：系统通过监测运动员的步幅、步频和呼吸频率等指标，通过控制跑鞋的材质、重量和弹性等参数，来实现对田径运动的控制和调节，提高运动员的速度和耐力。

6. 乒乓球运动闭环控制系统：系统通过监测运动员的手臂力度、球拍角度和球的旋转等指标，通过控制球拍的重量、平衡和摩擦力等参数，来实现对乒乓球运动的控制和调节，提高运动员的发球和接球能力。

7. 滑雪运动闭环控制系统：系统通过监测运动员的重心、姿势和速度等指标，通过控制滑雪板的弯曲度、重量和摩擦力等参数，来实现对滑雪运动的控制和调节，提高运动员的转弯和平衡能力。

8. 跳水运动闭环控制系统：系统通过监测运动员的起跳力度、姿势和入水角度等指标，通过控制跳水板的高度、弹性和角度等参数，来实现对跳水运动的控制和调节，提高运动员的旋转和入水技巧。

9. 自行车运动闭环控制系统：系统通过监测运动员的踩踏力度、速度和姿势等指标，通过控制自行车的齿轮比、车架刚度和空气阻力等参数，来实现对自行车运动的控制和调节，提高运动员的爬坡和下坡速度。

运动控制系统的结构及其特点1.引言1.1 概述概述是文章的开头部分，用于介绍运动控制系统的基本概念和背景信息。

在运动控制系统中，传感器和执行器通过控制器和算法来实现对运动过程的监测和控制。

本文将详细介绍运动控制系统的结构和特点。

首先，我们将介绍运动控制系统的基本结构。

该系统由传感器、执行器、控制器和算法组成。

传感器负责采集运动系统的状态信息，例如位置、速度、加速度等。

执行器根据控制信号将运动系统带到期望的位置、速度或加速度。

控制器负责接收传感器采集到的数据，经过算法处理后产生控制信号，控制执行器的动作实现运动目标。

其次，我们将探讨运动控制系统的特点。

实时性是运动控制系统的重要要求之一。

在许多应用场景中，运动控制系统需要快速响应传感器数据，并产生相应的控制信号，以实现精确控制。

此外，运动控制系统还需要具备精确性。

精确性要求系统能够准确控制运动过程中的位置、速度和加速度等参数，以满足特定的运动需求。

通过对运动控制系统的结构和特点的介绍，我们可以更好地理解和应用这一技术。

在接下来的章节中，我们将详细讨论运动控制系统的各个组成部分，并深入探讨其工作原理和应用场景。

通过深入研究运动控制系统，我们可以更好地应用这一技术，推动工业自动化和智能化的发展。

1.2 文章结构文章结构本文主要介绍了运动控制系统的结构及其特点。

文章分为引言、正文和结论三个部分。

引言部分概述了运动控制系统的基本概念，并对文章的结构和目的进行了说明。

正文部分分为两个小节，分别介绍了运动控制系统的结构和特点。

2.1 运动控制系统的结构部分详细介绍了运动控制系统的组成部分。

其中包括传感器和执行器以及控制器和算法两个方面。

传感器和执行器是实现运动控制系统的关键部分，传感器用于感知物体或系统的状态变化，而执行器则用于实现对物体或系统的控制。

控制器和算法负责对传感器获取的数据进行处理和分析，并产生相应的控制信号，控制物体或系统的运动。

2.2 运动控制系统的特点部分主要介绍了运动控制系统具有的特点。

《运动控制系统》教案一、教学目标1. 了解运动控制系统的概念、组成和作用。

2. 掌握运动控制系统的分类及其特点。

3. 熟悉运动控制系统的主要组成部分及其功能。

4. 理解运动控制系统在实际应用中的重要性。

二、教学内容1. 运动控制系统的概念与组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的分类与特点2.1 模拟运动控制系统2.2 数字运动控制系统2.3 现代运动控制系统3. 运动控制系统的主要组成部分及其功能3.1 控制器3.2 执行器3.3 传感器3.4 反馈环节4. 运动控制系统在实际应用中的重要性4.1 运动控制系统在工业生产中的应用4.2 运动控制系统在交通运输中的应用4.3 运动控制系统在生物医学中的应用三、教学方法1. 讲授法：讲解运动控制系统的概念、组成、分类、特点及应用。

2. 案例分析法：分析实际应用中的运动控制系统案例，加深学生对运动控制系统的理解。

3. 讨论法：组织学生就运动控制系统相关问题进行讨论，提高学生的思考能力。

四、教学准备1. 教材：《运动控制系统》相关章节。

2. 课件：制作涵盖教学内容的课件。

3. 案例材料：收集运动控制系统在实际应用中的案例。

五、教学过程1. 导入：简要介绍运动控制系统的基本概念，激发学生兴趣。

2. 讲解：详细讲解运动控制系统的组成、分类、特点及应用。

3. 案例分析：分析实际应用中的运动控制系统案例，让学生理解运动控制系统的作用。

4. 讨论：组织学生就运动控制系统相关问题进行讨论，提高学生的思考能力。

6. 作业布置：布置相关练习题，巩固所学知识。

六、教学评估1. 课堂问答：通过提问方式检查学生对运动控制系统概念、组成、分类和应用的理解。

2. 练习题：布置课后练习题，评估学生对运动控制系统知识的掌握程度。

3. 案例分析报告：评估学生在案例分析环节的思考深度和分析能力。

七、教学拓展1. 介绍运动控制系统领域的最新研究成果和技术发展动态。

机械运动控制系统的研究与优化随着工业自动化的发展，机械运动控制系统扮演着越来越重要的角色。

机械运动控制系统是指通过电气信号控制机械设备进行精确而稳定的运动。

在制造业中，如何提高机械运动控制系统的精度、效率和可靠性成为了一个关键课题。

一、运动控制系统的组成和工作原理机械运动控制系统主要由控制器、执行器、传感器和供电系统组成。

控制器负责接收并处理输入信号，并输出相应的控制信号。

执行器将控制信号转化为机械运动。

传感器监测系统的状态和运动参数，并将其转化为电信号传输给控制器。

供电系统为整个控制系统供电。

机械运动控制系统的工作原理可以简单概括为：通过传感器对系统的状态进行监测，将监测到的信号传递给控制器。

控制器根据输入的信号进行数据处理，并产生相应的控制信号输出到执行器。

执行器接收到控制信号后，对机械设备进行相应的动作。

整个过程中，通过不断监测和反馈，控制器能够实时调整控制信号，使机械设备运动更加精确和稳定。

二、机械运动控制系统的研究1. 系统建模和仿真机械运动控制系统研究的第一步是对系统进行建模和仿真。

通过建立模型，可以深入理解系统的结构和工作原理，为后续的控制算法设计提供基础。

仿真可以模拟不同条件下的运动过程，验证系统的可行性和稳定性。

2. 控制算法的设计与优化控制算法是机械运动控制系统的核心。

传统的PID控制算法已经广泛应用，但在某些需求更为苛刻的场景下，效果有限。

因此，研究人员不断寻求新的控制策略。

如模糊控制、神经网络控制、自适应控制等。

这些控制算法在理论上和实验中取得了一定的成果，提高了机械运动控制系统的性能。

3. 传感器技术的研究传感器在机械运动控制系统中起到了重要的作用。

研究人员通过提高传感器的精度和响应速度，不断优化系统的控制效果。

现在广泛应用的传感器有位置传感器、力传感器、加速度传感器等。

此外，还有一些新兴的传感器技术，如光纤传感器、压电传感器等，也正在受到关注和研究。

三、优化机械运动控制系统的方向优化机械运动控制系统是一个复杂而长期的过程。

第1章绪论1.什么是运动控制? 电力传动又称电力拖动，是以电动机作为原动机驱动生产机械的系统的总称。

运动控制系统是将电能转变为机械能的装置，用以实现生产机械按人们期望的要求运行，以满足生产工艺及其它应用的要求。

2.运动控制系统的组成：现代运动控制技术是以电动机为控制对象，以计算机和其它电子装置为控制手段，以电力电子装置为弱电控制强电的纽带，以自动控制理论和信息处理理论为理论基础，以计算机数字仿真或计算机辅助设计为研究和开发的工具。

3.运动控制系统的基本运动方程式：第2章转速反馈控制的直流调速系统1.晶闸管-电动机（V-M ）系统的组成：纯滞后环节，一阶惯性环节。

2.V-M 系统的主要问题：由于电流波形的脉动，可能出现电流连续和断续两种情况。

3.稳态性能指标：调速范围D 和静差率s 。

D =??(1-??)，额定速降??，D =????，s =????04.闭环控制系统的动态特性；静态特性、结构图？5.反馈控制规律和闭环调速系统的几个实际问题，积分控制规律和比例积分控制规律。

积分控制规律：t 0n cd 1tU U 比例积分控制规律：稳态精度高，动态响应快6.有静差、无静差的主要区别：比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。

比例积分放大器的结构：PI 调节器7.数字测速方法：M 法测速、T 法测速、M/T 法测速。

8.电流截止负反馈的原理：采用某种方法，当电流大到一定程度时才接入电流负反馈以限制电流，而电流正常时仅有转速负反馈起作用控制转速。

电流截止负反馈的实现方法：引入比较电压，构成电流截止负反馈环节9.脉宽调制：利用电力电子开关的导通与关断，将直流电压变成连续可变的电压，并通过控制脉冲宽度或周期达到变压变频的目的。

10.直流蓄电池供电的电流可反向的两象限直流斩波调速系统,已知:电源电压Us=300V,斩波器占空比为30%,电动机反电动势E=100V,在电机侧看,回路的总电阻R=1Ω。

运动控制工作原理
运动控制是一种基于电气和机械技术的系统，旨在实现对物体的运动、位置和力量的精确控制。

它通常由电动驱动器、传感器、控制器和执行器等组成，通过运动控制算法实现对目标物体的精确控制。

运动控制的工作原理主要分为三个步骤：信号采集、处理和执行。

首先，传感器被用于采集目标物体的位置、速度和力量等信息，这些信息会被转化成电信号并传送给控制器。

控制器会对这些信号进行处理，计算出所需的控制指令。

最后，控制器会将指令传递给执行器，执行器会根据指令控制电动驱动器，从而实现对物体的运动控制。

在运动控制的过程中，控制器通常会采用闭环控制系统。

闭环控制系统通过不断监测目标物体的运动状态，并与给定的目标值进行比较，及时调整控制指令。

这种反馈机制可以有效地纠正运动误差，提高控制精度，并使系统具有较强的鲁棒性和稳定性。

此外，运动控制还涉及到一些重要的技术和算法，如位置控制、速度控制、力控制等。

位置控制是通过控制目标物体的位置来实现运动控制，速度控制是通过控制目标物体的运动速度来实现运动控制，力控制是通过控制目标物体受到的作用力来实现运动控制。

这些控制技术都需要根据具体的应用场景和要求进行选择和调优，以实现更加精确和可靠的运动控制效果。

综上所述，运动控制是一种基于电气和机械技术的系统，通过
传感器采集目标物体的位置、速度和力量等信息，并经过控制器的处理和执行器的控制，实现对物体的精确运动控制。

在实际应用中，需要根据具体的需求选择合适的控制技术和算法，以实现更好的控制效果。

一个运动控制系统的基本架构组成包括：
1、运动控制器：用以生成轨迹点(期望输出)和闭合位置反馈环。

许多控制器也可以在内部闭合一个速度环。

运动控制器主要分为三类，分别是PC-based、专用控制器、PLC。

其中PC-based运动控制器在电子、EMS等行业被广泛应用;专用控制器的代表行业是风电、光伏、机器人、成型机械等等;PLC则在橡胶、汽车、冶金等行业备受青睐。

2、驱动或放大器：用以将来自运动控制器的控制信号(通常是速度或扭矩信号)转换为更高功率的电流或电压信号。

更为先进的智能化驱动可以自身闭合位置环和速度环，以获得更精确的控制。

3、执行器：如液压泵、气缸、线性执行机或电机，用以输出运动。

4、反馈传感器：如光电编码器、旋转变压器或霍尔效应设备等，用以反馈执行器的位置到位置控制器，以实现和位置控制环的闭合。

众多机械部件用以将执行器的运动形式转换为期望的运动形式，它包括齿轮箱、轴、滚珠丝杠、齿形带、联轴器以及线性和旋转轴承。

以上就是运动控制系统的基本架构。
