目录第1章设计原始资料 (1)1.1设计概况 (1)1.2技术标准 (1)1.3主要规范 (1)第2章桥跨总体布置及结构尺寸拟定 (2)2.1尺寸拟定 (2)2.1.1 桥孔分跨 (2)2.1.2 截面形式 (2)2.1.3 梁高 (3)2.1.4 细部尺寸 (4)2.15 主要材料及材料性能 (6)2.2模型建立与分析 (7)2.2.1 计算模型 (8)第3章荷载内力计算 (9)3.1荷载工况及荷载组合 (9)3.2作用效应计算 (10)3.2.1 永久作用计算 (10)3.3作用效应组合 (16)第4章预应力钢束的估算与布置 (20)4.1力筋估算 (20)4.1.1 计算原理 (20)4.1.2 预应力钢束的估算 (24)4.2预应力钢束的布置(具体布置图见图纸) (27)第5章预应力损失及有效应力的计算 (29)5.1预应力损失的计算 (29)5.1.1摩阻损失 (29)5.1.2. 锚具变形损失 (30)5.1.3. 混凝土的弹性压缩 (30)5.1.4.钢束松弛损失 (31)5.1.5.收缩徐变损失 (31)5.2有效预应力的计算 (32)第6章次内力的计算 (33)6.1徐变次内力的计算 (33)6.2预加力引起的次内力 (33)第7章内力组合 (35)7.1承载能力极限状态下的效应组合 (35)7.2正常使用极限状态下的效应组合 (37)第8章主梁截面验算 (41)8.1正截面抗弯承载力验算 (41)8.2持久状况正常使用极限状态应力验算 (44)8.2.1 正截面抗裂验算(法向拉应力) (44)8.2.2 斜截面抗裂验算(主拉应力) (46)8.2.3混凝土最大压应力验算 (49)8.2.4 预应力钢筋中的拉应力验算 (50)8.3挠度的验算 (51)小结 (53)第1章设计原始资料1.1 设计概况设计某预应力混凝土连续梁桥模型,标准跨径为35m+50m+35m。
施工方式采用满堂支架现浇,采用变截面连续箱梁。
midas时程荷载工况中几个选项的说明时程荷载工况中几个选项的说明动力方程式如下:在做时程分析时,所有选项的设置都与动力方程中各项的构成和方程的求解方法有关,所以在学习时程分析时,应时刻联想动力方程的构成,这样有助于理解各选项的设置。
另外,正如哲学家所言:运动是绝对的,静止是相对的。
静力分析方程同样可由动力方程中简化(去掉加速度、速度项,位移项和荷载项去掉时间参数)。
0.几个概念自由振动: 指动力方程中P(t)=0的情况。
P(t)不为零时的振动为强迫振动。
无阻尼振动: 指[C]=0的情况。
无阻尼自由振动: 指[C]=0且P(t)=0的情况。
无阻尼自由振动方程就是特征值分析方程。
简谐荷载: P(t)可用简谐函数表示,简谐荷载作用下的振动为简谐振动。
非简谐周期荷载: P(t)为周期性荷载,但是无法用简谐函数表示,如动水压力。
任意荷载: P(t)为随机荷载(无规律),如地震作用。
随机荷载作用下的振动为随机振动。
冲击荷载: P(t)的大小在短时间内急剧加大或减小,冲击后结构将处于自由振动状态。
1.关于分析类型选项目前有线性和非线性两个选项。
该选项将直接影响分析过程中结构刚度矩阵的构成。
非线性选项一般用于定义了非弹性铰的动力弹塑性分析和在一般连接中定义了非线性连接(非线性边界)的结构动力分析中。
当定义了非弹性铰或在一般连接中定义了非线性连接(非线性边界),但是在时程分析工况对话框中的分析类型中选择了“线性”时,动力分析中将不考虑非弹性铰或非线性连接的非线性特点,仅取其特性中的线性特征部分进行分析。
只受压(或只受拉)单元、只受压(或只受拉)边界在动力分析中将转换为既能受压也能受拉的单元或边界进行分析。
如果要考虑只受压(或只受拉)单元、只受压(或只受拉)边界的非线性特征进行动力分析应该使用边界条件>一般连接中的间隙和钩来模拟。
2.关于分析方法选项目前有振型叠加法、直接积分法、静力法三个选项。
这三个选项是指解动力方程的方法。
midas civil荷载组合系数【原创版】目录1.引言2.MIDAS Civil 荷载组合系数的定义与意义3.MIDAS Civil 荷载组合系数的计算方法4.MIDAS Civil 荷载组合系数的应用实例5.结论正文【引言】在建筑结构设计中,为了保证结构的安全性能,需要对不同荷载进行组合,以考虑各种可能的荷载情况。
荷载组合系数便是一种对荷载组合进行概率分析的方法,用以确定各种荷载组合下的结构响应。
本文将介绍MIDAS Civil 荷载组合系数的相关知识。
【MIDAS Civil 荷载组合系数的定义与意义】MIDAS Civil 是一款广泛应用于土木工程领域的结构分析软件,其中的荷载组合系数功能可以方便地对不同荷载进行组合分析。
荷载组合系数定义为:某一特定荷载组合下的结构响应与单一荷载作用下的结构响应的比值。
荷载组合系数可以帮助工程师更准确地评估结构在不同荷载条件下的性能,从而提高结构的安全性能。
【MIDAS Civil 荷载组合系数的计算方法】MIDAS Civil 提供了多种计算荷载组合系数的方法,主要包括:1.直接法:根据结构在各种荷载组合下的响应数据,通过最小二乘法或其他优化算法直接计算荷载组合系数。
2.间接法:通过概率论方法,分析不同荷载组合下的结构失效概率,进而计算荷载组合系数。
【MIDAS Civil 荷载组合系数的应用实例】假设某桥梁结构需要进行荷载组合分析,包括以下几种荷载:永久荷载、临时荷载、风荷载和地震荷载。
通过 MIDAS Civil 软件,可以方便地输入各种荷载数据,并选择合适的计算方法计算荷载组合系数。
分析结果可以帮助工程师了解桥梁结构在不同荷载组合下的性能,从而为结构设计提供依据。
【结论】MIDAS Civil 荷载组合系数在土木工程领域具有重要意义,可以帮助工程师更准确地评估结构在不同荷载条件下的性能。
midas问题解答1.在midas中横向计算问题.在midas中横向计算时遇到下列几个问题,请教江老师.1.荷载用"用户定义的车辆荷载",DD,FD,BD均取1.3m,P1,P2为计算值,输入时为何提示最后一项的距离必须为0?2.同样在桥博中用特列荷栽作用时,计算连续盖梁中中支点的负弯距相差很大.其他位置相差不多.主要参数:两跨2X7.5m,bXh=1.4X1.2m,P1,P2取100midas结果支点活载负弯矩-264.99kn.m桥博结果支点活载负弯矩-430kn.m通过多次尝试及MIDAS公司的大力支持,现在最终的结果如下:肯定是加载精度的问题,可以通过将每个梁单元的计算的影响线点数改成6,或者,将梁单元长度改成0.1米,就能保证正好加载到这一点上。
由这个精度引起的误差应该可以接受的,如果非要消除,也是有办法的。
2.梁板模拟箱梁问题腹板用梁单元,顶底板用板单元,腹板和顶底板间用什么连接,刚性?用这个模型做顶底板验算是否合适?在《铁道标准》杂志的“铁道桥梁设计年会专辑”上有一篇文章,您可以参考一下:铁四院康小英《组合截面计算浅析》里面讨论组合截面分别用MIDAS施工阶段联合截面与梁+板来实现,最后得出结论是用梁+板的结果是会放大板的内力。
可能与您关心的问题有相似的地方。
建议您可以先按您的想法做一个,再验证一下,一定要验证!c3.midas里面讲质量转换为荷载什么意思!是否为“荷载转为质量”?在线帮助中这么写:将输入的荷载(作用于整体坐标系(-)Z方向)的垂直分量转换为质量并作为集中质量数据。
该功能主要用于计算地震分析时所需的重力荷载代表值。
直观的理解就是将已输入的荷载,转成质量数据,不必第二次输入。
一般用得比较多的是将二期恒载转成质量。
另外,这里要注意的是,自重不能在这里转换,应该在模型--结构类型中转换。
准确来讲,是算自振频率时(特征值分析)时用的,地震计算时需要各振形,所以间接需要输入质量。
看大家对横向力分布系数计算疑惑颇多,特在这里做一期横向力分布系数计算教程(本教程讲的比较粗浅,适用于新手)。
总的来说,横向力分布系数计算归结为两大类(对于新手能够遇到的):1、预制梁(板梁、T梁、箱梁)这一类也可分为简支梁和简支转连续2、现浇梁(主要是箱梁)首先我们来讲一下现浇箱梁(上次lee_2007兄弟问了,所以先讲这个吧)在计算之前,请大家先看一下截面这是一个单箱三室跨径27+34+27米的连续梁,梁高1.55米,桥宽12.95米!!支点采用计算方法为为偏压法(刚性横梁法)mi=P/n±P×e×ai/(∑ai x ai)跨中采用计算方法为修正偏压法(大家注意两者的公式,只不过多了一个β)mi=P/n±P×e×ai×β/(∑ai x ai)β---抗扭修正系数β=1/(1+L^2×G×∑It/(12×E×∑ai^2 Ii)其中:∑It---全截面抗扭惯距Ii ---主梁抗弯惯距Ii=K Ii` K为抗弯刚度修正系数,见后L---计算跨径G---剪切模量G=0.4E 旧规范为0.43EP---外荷载之合力e---P对桥轴线的偏心距ai--主梁I至桥轴线的距离在计算β值的时候,用到了上次课程/thread-54712-1-1.html我们讲到的计算截面几何性质中的抗弯惯矩和抗扭惯矩,可以采用midas计算抗弯和抗扭,也可以采用桥博计算抗弯,或者采用简化截面计算界面的抗扭,下面就介绍一下这种大箱梁是如何简化截面的:简化后箱梁高度按边肋中线处截面高度(1.55m)计算,悬臂比拟为等厚度板。
①矩形部分(不计中肋):计算公式:It1=4×b^2×h1^2/(2×h/t+b/t1+b/t2)其中:t,t1,t2为各板厚度h,b为板沿中心线长度h为上下板中心线距离It1= 4×((8.096+7.281)/2)^2×1.34^2/(2×1.401/0.603+8.097/0.22+7.281/0.2)=5.454 m4②悬臂部分计算公式: It2=∑Cibiti3其中:ti,bi为单个矩形截面宽度、厚度Ci为矩形截面抗扭刚度系数,按下式计算:Ci=1/3×(1-0.63×ti/bi + 0.052×(ti/bi)^5)=1/3×(1-0.63×0.26/2.2+0.052×(0.26/2.2)^5)=0.309It2=2×0.309×2.2×0.26^3=0.0239 m4③截面总的抗扭惯距It= It1+ It2=5.454+0.0239=5.4779 m4大家可以用midas计算对比一下看看简化计算和实际能差多少??先计算一下全截面的抗弯和中性轴,下面拆分主梁需要用的到采用<<桥梁博士>>V2.9版中的截面设计模块计算全截面抗弯惯距,输出结果如下:<<桥梁博士>>---截面设计系统输出文档文件: D: \27+34+27.sds文档描述: 桥梁博士截面设计调试任务标识: 组合截面几何特征任务类型: 截面几何特征计算------------------------------------------------------------截面高度: 1.55 m------------------------------------------------------------计算结果:基准材料: JTJ023-85: 50号混凝土基准弹性模量: 3.5e+04 MPa换算面积: 7.37 m2换算惯矩: 2.24 m4中性轴高度: 0.913 m沿截面高度方向5 点换算静矩(自上而下):主截面:点号: 高度(m): 静矩(m××3):1 1.55 0.02 1.16 1.773 0.775 1.834 0.388 1.585 0.0 0.0------------------------------------------------------------计算成功完成结果:I全= 2.24 m4 中性轴高度H=0.913m下面来讲一下主梁拆分的原则:将截面划分为τ梁和I梁,保持将两截面中性轴与全截面中性轴位置一致。
CS合计=CS恒荷载+CS钢束1次+CS钢束2次+收缩二次+徐变2次+CS施工荷载(如果有被分离出来的)
钢束二次本质上就是钢束二次力,在某些组合下,不需要钢束二次,比如计算承载能力极限状态的时候。
这是需要CS恒载+CS钢束1次+收缩二次+徐变2次+CS施工荷载(如果有被分离出来的)
但在计算应力的时候一般查看CS合计。
在施工阶段分析中,要进行恒载,活载,恒载内部的不同组合,需要把施工荷载分离出来,进行手工组合?
CS恒荷载=所有施工阶段荷载(不包括钢束,钢束一次、二次,收缩徐变二次)。
如果在某一阶段只加入吊杆力,那么张拉力=CS恒荷载。
此时CS合计=前面施工阶段合计+CS恒荷载。
那么程序里面实际的索张拉力和真实情况(索力=张拉力,考虑同步张拉的情况下)并不一致?
也即吊杆初拉力其实并不等于实际张拉力。
其是一种弹性约束,如何确定成桥合计状态下的索力?应该按照吊杆实际状态下的(CS合计数值)来计算之。
CS合计包括前面结构变形对吊杆内力的影响,致使吊杆内力发生变化。
程序给予的吊杆内力与实际的张拉状态不同。
1编制依据⑴“XX桥”相关施工图纸;⑵《公路桥涵施工技术规范》(JTG/ F50-2011);⑶《钢结构设计规范》(GB50017-2003);⑷《木结构设计规范》(GB50005-2003);⑸《建筑施工模板安全技术规范》(JGJ162-2008);⑹《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);⑺《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008);⑻《路桥施工计算手册》(人民交通出版社2001.5);⑼《Midas Civil 2012 有限元分析软件》;⑽《建筑地基基础设计规范》(GB 50007-2011)。
2工程概况项目工程概况现浇梁概况(文字+梁截面构造图)3支架布置形式支架正面、侧面、平面布置图。
翼板下横向设置100mm×100mm的方木,轴间距600mm;纵向设置150×150mm的方木,轴间距600mm;碗扣式支架横向间距600mm,纵向间距900mm,横杆水平步距1200mm。
底腹板下横向设置100mm×100mm的方木,轴间距400mm;纵向设置150×150mm的方木,腹板区间距600mm,顶底板区间距900mm;碗扣式支架纵向间距900mm,腹板区横向间距600mm,顶底板区横向间距900mm,横杆水平步距1200mm。
基础采用60cm厚C20素混凝土+30cm厚37灰土换填压实。
所有模板均为15mm厚优质竹胶板。
满堂支架其余布置,如天杆、扫地杆、水平剪刀撑、竖向剪刀撑等参考《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008)。
4设计参数及材料强度4.1 设计参数表4.1-1 材料设计参数表4.2 材料设计强度表4.2-1 钢材设计强度值(N/mm2)5荷载取值及荷载组合5.1荷载类型①模板、背带自重②新浇筑混凝土自重(取26kN/m3)③施工人员、材料及机具等施工荷载(2.5kPa)④倾倒混凝土产生的冲击荷载(2kPa)⑤振捣混凝土产生的荷载(2kPa)⑥新浇筑混凝土对侧面模板的压力标准值混凝土侧压力按下列两公式计算,并取其中的较小者:F = 0.22γc t0β1β2V(5.1-1)F = γc H (5.1-2)式中:F──新浇筑混凝土对模板的最大侧压力(kPa);h──为有效压头高度(m);υ──混凝土的浇筑速度(m/h),可按实测确定(暂定为2m/h);t0──新浇混凝土的初凝时间(h),可按实测确定(暂定为6小时),当缺乏试验资料时,可采用t0=200/(T+15)计算;T──混凝土的温度(℃);γc──混凝土的容重(kN/m3);β1──外加剂影响修正系数,不掺外加剂时取1.0,掺缓凝作用的2.8外加剂时取1.2;β2──混凝土坍落度影响修正系数,当坍落度小于30mm时,取0.85;50~90mm时,取1.0;110~150mm时,取1.15。
Midas 移动荷载研究1、Midas 中计算支座反力时,是按剪力处理的,即:=1.2() 1.21*()k k P P μ⨯⨯+实际剪力效应系数(车道横向折减系数,以单车道为例)()(冲击系数)车道荷载集中力验算要求支座反力不计1.2倍剪力放大系数,所以需要自己定义相应的车道荷载。
Midas 计算支座反力时,采用程序自带的公路一级、二级车道荷载时,对于集中力P k 会按剪力放大效应多乘一个1.2的系数,最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
采用自定义车道荷载时,选用新公路车道荷载类型,程序也会将自定义的集中力P k 按剪力放大效应多乘一个1.2的系数,最终支座反力结果=车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)。
但是,按照城市桥梁车道荷载类型(CJJ177-98)自定义车辆时,计算支座反力,程序则不会将集中力P k 乘以1.25(规范中规定的剪力效应放大系数),最终支座反力结果=车道横向布载系数×(车道荷载集中力+车道荷载均布力×梁长/2)。
2、Midas 中定义车道时,“桥梁跨度”的输入影响车道荷载的集中载P k 和冲击系数的计算。
(注意不能输入桥梁全长)3、Midas中定义移动荷载工况时,“系数”是车道荷载的增减系数,老工程师常用取1.3来代替冲击系数,若已经定义冲击系数则此项保持为1。
支座反力结果=“系数”×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)4、以支反力为例,看Midas如何考虑冲击系数。
支座反力结果=(1+μ)(冲击系数)×车道横向布载系数×(车道荷载集中力×剪力放大系数+车道荷载均布力×梁长/2)算例:采用Midas建立L=10m简支梁,截面为5m*1m的矩形截面,单车道加载,材料为C40砼,容重为25kN/m3。
钢桁架吊装midas计算书钢桁架自重重(约 240T),几何尺寸大,并且由于周边地理条件筑物尺寸限制,不能用大型汽车吊来完成起吊工作。
为确保能安全、万无一失的完成钢桁架整体安装任务,经多次研究,对各种起吊方案进行比较,我们选用 xx 起重机起吊桁架片。
本吊装工程验算分为两部分,一为吊装过程中桁架的整体稳定性验算,二为吊机安装位置钢柱稳定性验算。
一、吊装过程中桁架的整体稳定性验算吊装桁架采用通用有限元分析软件 midas-GEN 进行计算分析,如图 1 所示,吊点标高位于桁架第三层,标高为 78.850,吊点距离轴线 C 及轴线G 的距离为 2.75 米,距离桁架 DFG 为 1.85米,在距离吊点及吊点内侧 2.125 米处设置桁架的竖向临时固定系杆,系杆的截面为HM390X300X10X16(Q345B),系杆与桁架 SXG ZXG XXG 均刚性连接。
边界条件:平台梁、支撑杆铰接模拟荷载工况:恒载(D)—自重作用,由程序自动计算,考虑连廊主体、节点板、提升器、吊具等重量,自重系数取 1.4;连廊在提升过程中有可能出现不同步的情况,为保证提升过程中的安全可靠,现通过软件来模拟这种不同步现象,模拟时考虑不同步差值为 50mm,分两种情况:不同步情况 1:吊点 1、3 与吊点 2、4 不同步;不同步情况 2:吊点 1、2、3 与吊点 4 不同步;不同步情况 3:吊点 1、2 与吊点 3、4 不同步;不同步情况 4:吊点 1 与吊点 2、3、4 不同步;同步情况:吊点 1、2、 3、4 同步;计算模型如以下图 2 ~6 所示下:各模型计算结果:结论:对以上四种情况进行对比可知,对提升平台来讲,情况 2 最为不利,说明单点不同步比两点及三点不同步影响更不利,而同步提升最为安全,对结构本身来讲,情况 2 产生的附加应力较其他情况要大。
二、吊装过程中固定架的整体稳定性验算如图 7 所示桁架吊装吊机位置图,在 DFG 及 GZ1 标高 83.2m 向上1.2m 处设置悬挑梁安装起重机,起重机钢丝绳距 DFG 中心线为 1.85m。

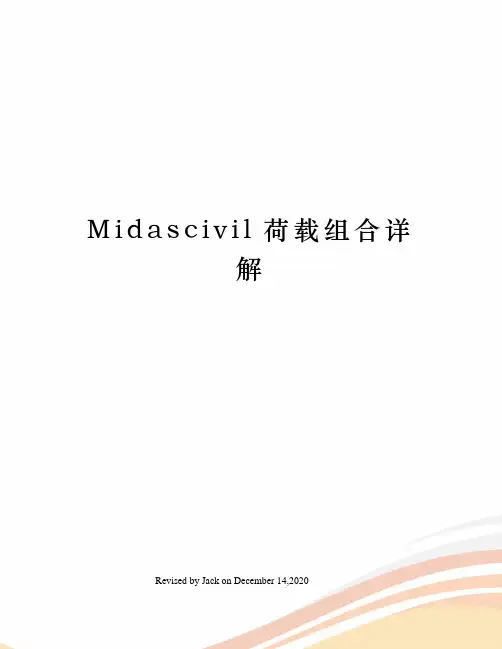

M i d a s c i v i l荷载组合详解Revised by Jack on December 14,2020主要根据公路桥涵设计通用规范(JTG D60-2004)编制。
在结果>荷载组合对话框中选择“自动生成”功能。
a. 在荷载>移动荷载分析数据中定义移动荷载时,下面组合中的符号L 用ML 代替。
b. 反应谱荷载工况的简称为ESP c. 在荷载>移动荷载分析数据中,将人群荷载按移动荷载定义,并在移动荷载工况中将其与其它汽车荷载子荷载工况进行组合时(在移动荷载工况中选择“组合”),在定义人群荷载子荷载工况时,系数应取 (根据通用规范 4.1.6 条第 1 项)。
为了考虑人群荷载单独作用的情况(系数*PS+*EV+*EH+*(SH+CR)+*B+*STL 永久荷载+1 个可变作用(8 个): *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*(L+IL+CF)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*LS*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*CRL*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL +*FR 永久荷载+汽车荷载+1 个其他可变作用(8 个):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**BRK*70%*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**W *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**SF *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**IP *D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**FR 永久荷载+汽车荷载+2 个其他可变作用(8×7/2-3-1=24 个):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**BRK*70%*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**BRK*70%*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**BRK*70%+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**(BRK*70%+T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**W+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**W+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**(T+TPG)+**FR 永久荷载+汽车荷载+3 个其他可变作用(56-6-5-4-5=36 个):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**BRK*70%*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**(T+TPG)+**LS+**CRL+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**BRK*70%+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**BRK*70%+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**IP+**FR+**LS+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**BRK*70%+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**BRK*70%+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**IP+**FR+**CRL+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**BRK*70%+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**IP+**(T+TPG)+**FR 永久荷载+汽车荷载+4 个其他可变作用(70-41=29 个):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**BRK*70%+**W*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**BRK*70%+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**W+**SF*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**W+**IP*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**W+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**CRL+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**BRK*70%+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**W+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**W+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**LS+**IP+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**BRK*70%+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF) +**CRL+**W+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**W+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**W+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**IP+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**W+**IP+**(T+TPG)+**FR 永久荷载+汽车荷载+5 个其他可变作用(56-44=12 个):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**BRK*70%+**W+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**SF+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**SF+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**IP+**(T+TPG)*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**IP+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**IP+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**W+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**W+**IP+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**W+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**CRL+**W+**IP+**(T+TPG)+**FR 永久荷载+汽车荷载+6 个其他可变作用(7-5=2):*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**SF+**(T+TPG)+**FR*D+*PS+*EV+*EH+*(SH+CR)+*B+*STL+*(L+IL+CF)+**LS+**CRL+**W+**IP+**(T+TPG)+**FR b) 永久荷载对结构的承载能力有利时(120 ) 参照上面组合的情况,除基础变位作用的分项系数取以外,其他永久荷载的分项系数均取. 1) 地震作用组合地震作用组合时,所有与汽车荷载相关的作用(L, IL, CF,CRL, BRK)均不参与组合。
CS合计=CS恒荷载+CS钢束1次+CS钢束2次+收缩二次+徐变2次+CS施工荷载(如果有被分离出来的)
钢束二次本质上就是钢束二次力,在某些组合下,不需要钢束二次,比如计算承载能力极限状态的时候。
这是需要CS恒载+CS钢束1次+收缩二次+徐变2次+CS施工荷载(如果有被分离出来的)
但在计算应力的时候一般查看CS合计。
在施工阶段分析中,要进行恒载,活载,恒载内部的不同组合,需要把施工荷载分离出来,进行手工组合?
CS恒荷载=所有施工阶段荷载(不包括钢束,钢束一次、二次,收缩徐变二次)。
如果在某一阶段只加入吊杆力,那么张拉力=CS恒荷载。
此时CS合计=前面施工阶段合计+CS恒荷载。
那么程序里面实际的索张拉力和真实情况(索力=张拉力,考虑同步张拉的情况下)并不一致?
也即吊杆初拉力其实并不等于实际张拉力。
其是一种弹性约束,如何确定成桥合计状态下的索力?应该按照吊杆实际状态下的(CS合计数值)来计算之。
CS合计包括前面结构变形对吊杆内力的影响,致使吊杆内力发生变化。
程序给予的吊杆内力与实际的张拉状态不同。
