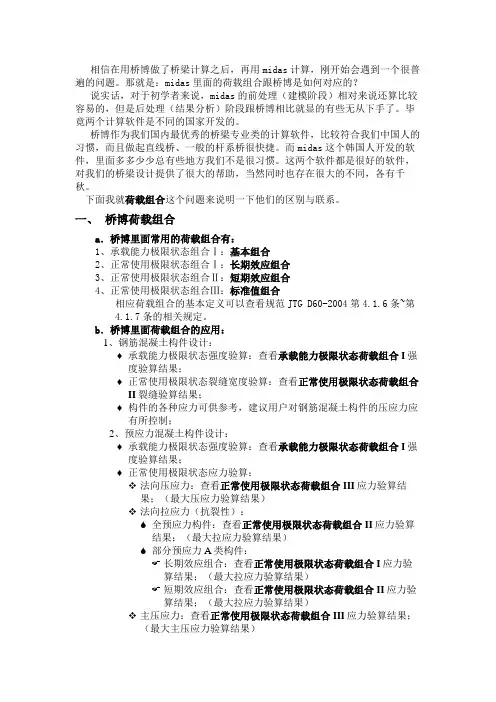

相信在用桥博做了桥梁计算之后，再用midas计算，刚开始会遇到一个很普遍的问题。那就是：midas里面的荷载组合跟桥博是如何对应的？
说实话，对于初学者来说，midas的前处理（建模阶段）相对来说还算比较容易的，但是后处理（结果分析）阶段跟桥博相比就显的有些无从下手了。毕竟两个计算软件是不同的国家开发的。
桥博作为我们国内最优秀的桥梁专业类的计算软件，比较符合我们中国人的习惯，而且做起直线桥、一般的杆系桥很快捷。而midas这个韩国人开发的软件，里面多多少少总有些地方我们不是很习惯。这两个软件都是很好的软件，对我们的桥梁设计提供了很大的帮助，当然同时也存在很大的不同，各有千秋。
下面我就荷载组合这个问题来说明一下他们的区别与联系。
一、桥博荷载组合
a．桥博里面常用的荷载组合有：
1、承载能力极限状态组合Ⅰ：基本组合
2、正常使用极限状态组合Ⅰ：长期效应组合
3、正常使用极限状态组合Ⅱ：短期效应组合
4、正常使用极限状态组合Ⅲ：标准值组合
相应荷载组合的基本定义可以查看规范JTG D60-2004第 4.1.6条~第
4.1.7条的相关规定。
b．桥博里面荷载组合的应用：
1、钢筋混凝土构件设计：
?承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；
?正常使用极限状态裂缝宽度验算：查看正常使用极限状态荷载组合II裂缝验算结果；
?构件的各种应力可供参考，建议用户对钢筋混凝土构件的压应力应有所控制；
2、预应力混凝土构件设计：
?承载能力极限状态强度验算：查看承载能力极限状态荷载组合I强度验算结果；
?正常使用极限状态应力验算：
法向压应力：查看正常使用极限状态荷载组合III应力验算结果；
（最大压应力验算结果）
法向拉应力（抗裂性）：
全预应力构件：查看正常使用极限状态荷载组合II应力验算结果；（最大拉应力验算结果）
部分预应力A类构件：
?长期效应组合：查看正常使用极限状态荷载组合I应力验算
结果；（最大拉应力验算结果）
?短期效应组合：查看正常使用极限状态荷载组合II应力验
算结果；（最大拉应力验算结果）
主压应力：查看正常使用极限状态荷载组合III应力验算结果；（最大主压应力验算结果）
主拉应力：查看正常使用极限状态荷载组合II应力验算结果；（最
大主拉应力验算结果）
简单记忆如下：
组合III：最大法向压应力、最大主压应力需要满足；
组合I、II：最大法向拉应力、主拉应力需要满足。
二、Midas荷载组合
Midas里的荷载组合一般是根据施工阶段分析添加的荷载软件自动组合的。下面以一个4×30(满堂支架)施工的模型为例说明。
1、用midas打开本模型，然后点midas上菜单上的：结果—荷载组合。如图：
2、会显示如图界面：
3、midas提供了4种生成荷载组合的选择：一般、钢结构设计、混凝土设计、
SRC设计。我们需要根据所设计的构件类型选择相应选项。对于我们常做的预应力混凝土桥，我比较习惯选择“一般”生成的方法。
然后点“自动生成”机会出现如图的选择窗口：
然后选择相应的材料和规范，以及荷载组合类型（这里我只考虑桥梁的静力荷载效应，所以我不选择“偶然组合”）。点击确认，就会自动生成如图的组合类型:
由图所示共生成了27种组合类型，从图中我们可以清晰看出：1-12组合是基本组合，13是极限组合，14-18是短期组合，19-21长期组合，22-24是弹性阶段应力验算组合，25-27是三种包络组合。
1-24是分项组合，25-27是包络组合。
1）、点击25号组合：右边的荷载工况和系数显示的是：
25号组合式1-12号的包络组合（即25号包络了1-12号的最大最小值），这个包络组合相当于是：规范上的基本组合，对应于桥博里面的承载能力极限状态组合Ⅰ。
2）、点击26号组合:
显示26号组合是包络了13-21号组合的。相当于26号组合是正常使用组合长、短期效应的最大最小包络值。这个组合相对应于桥博里面的正常使用组合I、II。由于是包络在一起的，所以不是很好用，我一般喜欢把他们区分开。
另外添加2个组合：28：正常使用组合I；29：正常使用组合II。
其中28号组合包络:19-21号组合
其中29号组合包络：14-18号组合。
这样就很清楚了，就跟桥博对应起来了：
28号组合相当于长期效应组合，对应桥博里面的正常使用组合I；
29号组合相当于短期效应组合，对应桥博里面的正常使用组合II。
3）、27号组合。
我们查看27号的组合内容包络了22-24号组合。即包络了弹性阶段应力验算的三个分项组合。我们查看22-24号组合的组合系数均为1.0。所以22-24为标准值组合的三个分项组合形式。
27号组合即为标准值组合，对应桥博里面的正常使用组合III。
到此midas里面的荷载组合基本上介绍完毕了。剩下的工作就是使用这些组合类型查看相应的内力。
三、
四、midas应力查看
点击midas上菜单：结果-应力。
其中：“梁单元应力图”对应于桥博里面的正应力；
“梁单元应力（PSC）”对应于桥博里面的正应力。
