固体输送机械与设备

化工厂装置中的固体物料输送与处理技术化工厂是生产化学品的重要场所，固体物料的输送与处理是其中不可或缺的环节。

固体物料的输送与处理技术对于化工厂的运行效率、产品质量和安全性起着至关重要的作用。

本文将从不同角度探讨化工厂装置中的固体物料输送与处理技术。

一、固体物料的输送方式固体物料的输送方式多种多样，根据物料的性质和工艺要求选择合适的输送方式至关重要。

常见的固体物料输送方式包括重力输送、机械输送和气力输送。

重力输送是最简单直接的方式，适用于物料流动性好、颗粒度均匀的物料。

通过斜面、管道或者输送带等方式，利用物料自身的重力实现输送。

机械输送则是通过机械设备的帮助，如螺旋输送机、斗式提升机等，将物料从一个地方输送到另一个地方。

气力输送则是利用气流将物料悬浮并输送，适用于粉状物料的输送，如气力输送管道系统。

二、固体物料的处理技术固体物料在化工厂装置中需要经过一系列的处理过程，以满足产品的要求。

其中包括物料的粉碎、筛分、干燥和包装等。

物料的粉碎是将原料进行细碎，以增加表面积，提高反应速率和混合效果。

常见的粉碎设备有破碎机、磨粉机等。

筛分则是将物料按照不同粒度进行分离，以获得所需的颗粒大小。

干燥是将物料中的水分去除，以提高产品的稳定性和储存性。

常见的干燥设备有烘干机、流化床干燥机等。

最后，包装是将处理好的物料进行包装，以便于储存和运输。

三、固体物料输送与处理技术的挑战和解决方案固体物料输送与处理技术在实际应用中面临着一些挑战，如物料堵塞、粉尘飞扬、能耗高等问题。

针对这些问题，可以采取一些解决方案。

首先，物料堵塞是一个常见的问题。

在输送过程中，物料可能会因为颗粒过大或者湿度过高而堵塞输送管道。

解决这个问题可以采用振动器、气流喷射等方式，增加物料流动性，避免堵塞。

其次，粉尘飞扬是一个安全隐患，容易引发火灾和爆炸。

可以采用密闭输送系统、除尘设备等措施，减少粉尘的产生和扩散。

最后，能耗高是一个经济问题。

可以通过优化输送系统的设计，减少能耗，提高效率。

常用物料输送设备有哪些？各有什么特点？固体物料输送机械：带式输送机：工作速度范围广0.02—4，输送距离长，生产效率高，所需动力不大，结构简单可靠，使用方便，维护检修容易，无噪音，能够在全机身任何地方进行装料和卸料。

主要缺点是输送轻质粉状物料时易飞扬，倾斜角度不能太大。

常用于块状，颗粒状物料及整件物料进行水平方向或倾斜方向的运送。

同时还可以用作选择，检查，包装，清洗和预处理操作台。

斗式提升机：主要优点是占地面积小，可以把物料提升到较高的位置，生产率范围较大(3—160)，缺点是过载敏感，必须连续均匀地供料。

应用在：酿造食品厂输送豆粕，散装粉料，罐头食品厂把蘑菇从料槽升送到预煮机。

螺旋输送机：结构简单，横截面尺寸小，密封性能好，便于中间装料和卸料，操作安全方便，制造成本低。

但输送过程中物料易破碎，零件磨损较大，消耗功率较大。

主要用于各种干燥松散的粉料、粒料、小块状物料的输送。

例如煤粉，面粉，水泥，谷物等的输送。

在输送过程中还可以对物料进行搅拌，混合，加热和冷却等工艺。

气力输送装置：输送过程密封，物料损失很少；同时保证了生产环境的洁净，减少了对环境的污染；结构简单，加工制作方便，工艺上灵活机动，投资少，见效快。

能够适当地减化工艺流程，减少投资与占地面积。

有利于安全生产采用气力输送，工艺过程的连续化程度提高，便于自动化操作。

缺点：动力消耗比其它机械输送设备大；对所输送物料的物理性质有一定的限制；噪声与振动大，须采取一些减震、消声的措施。

管道易磨损，增加了材料消耗；易造成物料的破碎。

散粒物料装卸和运输。

今天，上海沈泉隔膜泵厂家就来为大家简单的讲解下输送固体颗粒时该用什么泵这一个问题，大家请跟着小编一起来看看下面的内容吧。

一般来说，能够输送含有固体颗粒的泵，都被叫做杂质泵。

其包含的种类有很多，而我们常见的隔膜泵和排污泵也是其中一种。

此外，例如矿山、水泥、化工、电厂所用到的渣浆泵、料浆泵、泥浆泵、灰渣泵等等，以及一些液下泵也能输送含固体颗粒液体。

为了方便大家理解，小编就来为大家简单的介绍下其中两款泵吧。

不锈钢气动隔膜泵：这是一种与传统泵类不同的新型输送机械设备，该泵主要以压缩空气为动力源。

这使得其在工作时不会发生漏电的情况，因此在各种易燃易爆的场所中都能放心使用，且很大程度上的降低了安全隐患。

对于各种各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

ZW自吸式无堵塞排污泵：该泵是集自吸泵与排污泵的功能于一身的泵类产品，其有着自吸泵的自吸能力，又有着排污泵那样的抽送污水且不会堵塞的能力。

其有着排污能力强、高效节能、自吸性能好等优点，适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

且在工作时无需安装底阀、灌引水。

对于含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体都能很好的抽送。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

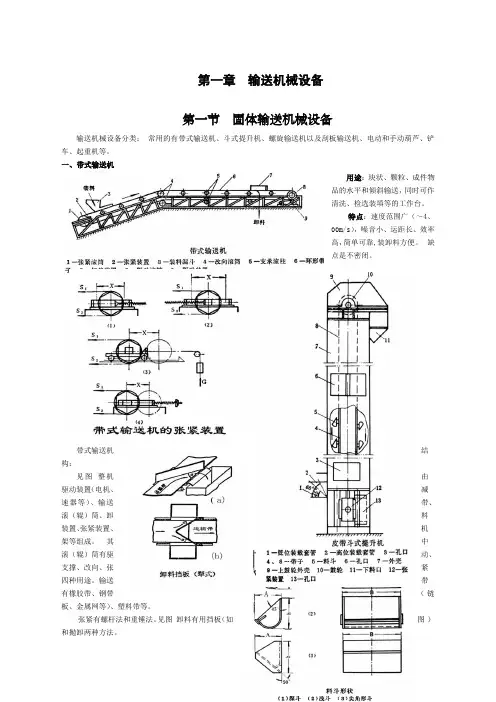

第一章输送机械设备第一节固体输送机械设备输送机械设备分类：常用的有带式输送机、斗式提升机、螺旋输送机以及刮板输送机、电动和手动葫芦、铲车、起重机等。

一、带式输送机用途：块状、颗粒、成件物品的水平和倾斜输送，同时可作清洗、检选装填等的工作台。

特点：速度范围广（～4、00m/s），噪音小、运距长、效率高，简单可靠,装卸料方便。

缺点是不密闭。

带式输送机结构：见图整机由驱动装置（电机、减速器等）、输送带、滚（辊）筒、卸料装置、张紧装置、机架等组成。

其中滚（辊）筒有驱动、支撑、改向、张紧四种用途。

输送带有橡胶带、钢带（链板、金属网等）、塑料带等。

张紧有螺杆法和重锤法。

见图卸料有用挡板（如图）和抛卸两种方法。

二、斗式提升机用途：由低处向高处倾斜或垂直提升物料。

最高30～50m，一般12～20m.生产能力3～160m3/h，占地少。

缺点:过载敏感性大，须均匀供料。

1、结构组成：整机由壳体、电机和减速器、输送链带、料斗等组成。

料斗形式有：见图。

（1）深斗65°，较深，用于干燥、易流动的粒状料。

（2）浅斗45°，较浅，用于湿料、流动差的粒状料。

（3）尖角料斗，用于密接布置定向自流卸料，适合粘稠性大和沉重的块状料输送。

（4）无底料斗。

2、装卸料方法：装料方法：a 挖取法—料加入底部后被运动料斗挖取提升，适合磨损小的小块粒物料，～s。

b 撒入法—由下部进料口直接加入运动的料斗。

适合大块、磨损大的物料，密接布置料斗，小于1m/s。

卸料方法：a 离心式—高速提升时离心抛料，1～2m/s,斗间有距离，适合小粒磨损小的物料。

b 无定向自流式—低速～s下，料沿前一斗的背部落下，斗间密接，适合大块、比重大、磨损大、易碎的物料。

C 定向自流式—离心力、重力共同作用卸料，速度低，～s,适合流动性差的散状、纤维状或潮湿物料。

三、螺旋输送机用途：粉、粒物料的水平或倾斜输送。

优缺点：(1)尺寸小，结构简单。

(2)密封好，安全方便。

化工装置中固体颗粒物输送的原理和操作策略在化工生产过程中，固体颗粒物的输送是一个非常重要的环节。

固体颗粒物的输送涉及到物料的供给、储存、搬运等多个环节，对于保证生产的顺利进行和产品的质量稳定具有重要意义。

本文将从固体颗粒物的输送原理和操作策略两个方面进行探讨。

一、固体颗粒物的输送原理固体颗粒物的输送原理主要涉及到重力、压力、气力和机械力等多种力学原理。

其中，重力是最为常见的一种输送方式。

例如，通过斜面将颗粒物倾倒到另一处，利用重力作用使颗粒物自动向下滑动。

此外，压力和气力也是常用的输送方式。

通过增加气体或液体的压力，将颗粒物推动或悬浮在流体中进行输送。

机械力则是通过机械设备，如输送带、螺旋输送机等，将颗粒物从一处转移到另一处。

二、固体颗粒物的输送操作策略1. 选择合适的输送方式在化工装置中，根据固体颗粒物的性质和输送距离的不同，选择合适的输送方式非常重要。

对于小颗粒物，可以采用气力输送或螺旋输送机等方式；对于大颗粒物，可以选择重力或机械输送方式。

在选择输送方式时，还需要考虑到输送效率、能耗和设备成本等因素。

2. 确保物料的均匀供给在固体颗粒物输送过程中，保证物料的均匀供给对于输送效果至关重要。

如果物料供给不均匀，会导致输送管道堵塞或者输送带过载等问题。

因此，在物料供给环节，可以采用定量供给装置、振动给料器等措施，确保物料的均匀供给。

3. 控制输送速度和流量对于固体颗粒物的输送，控制输送速度和流量是非常重要的。

过快的输送速度会导致颗粒物堆积或者溢出，而过慢的输送速度则会影响生产效率。

因此，在操作中需要根据物料的性质和输送距离等因素，合理控制输送速度和流量。

4. 设计合理的输送系统在化工装置中，设计合理的输送系统对于固体颗粒物的输送效果至关重要。

合理的输送系统应考虑到物料的性质、输送距离、输送量等因素，并结合实际情况选择合适的输送设备，如输送带、管道、斗式提升机等。

此外，在设计输送系统时，还需要考虑到设备的维护和清洁等问题，以确保输送系统的正常运行。

第二章输送机械与设备食品工业的生产过程就是从原料到产品的输送流动过程。

据不完全统计从原料到成品的实际加工时间只占生产周期的15% ~20%,其余时间物料均处于停滞或输送状态,物料的输送费用占经营费用的20% ~40%,所以优化物料输送是提高食品生产效益的有效途径。

食品原料、辅料、废料、成品或半成品及物料载盛器的供排送均由输送机械完成,同时输送机械也提高了劳动生产率和减轻劳动强度。

食品输送机械根据输送物料的不同可以分为固体物料输送机械和流体物料输送机械。

固体物料输送机械根据输送原理不同又可分为带式输送机、斗式输送机、螺旋输送机、振动输送机及气力输送装置,流体输送装置根据机械结构不同可分为真空吸料装置和液料泵。

带式输送机是食品工厂广泛采用的一种连续输送机械。

常用于块状、颗粒状物料及整件物料进行水平方向或倾斜方向运送。

同时还可用作选择、检查、包装、清洗和预处理的操作台等。

带式输送机的优点是输送量大,动力消耗少,运转连续,工作平稳,输送距离大。

缺点是输送轻质粉状物料时易产生粉尘飞扬现象,倾斜角度大于200时,则工作不可靠。

这是带式输送机的构造,工作原理见课本第5页。

其中主要构件有输送带、驱动装置、托辊及张紧装置。

输送带是牵引和承载功能的构件,应具有强度高、质量轻、延伸率小、吸水性小、耐磨性好特点。

食品工业常用橡胶带、纤维编织带、网状钢丝带及塑料带。

驱动装置是带式输送机的动力来源,包括电动机、减速器、驱动滚筒。

托辊用于承托输送带及其上面的物料,避免作业时输送带产生过大的挠曲变形,分为上托辊(即载运托辊)和下托辊(即空载托辊)两种,托辊间距一般取0.4~0.5m,物料轻可取1~2m,对于大于20kg成件品托辊间距要小于物料在运输方向长度1/2。

张紧装置是用来调节输送带的松紧程度的部件,有旋转式和重锤式。

关于带式输送机的输送能力及带宽的确定请大家参照一下课本第8页。

我们不仅要会用,更重要的是保养和维护,带式输送机在使用时要注意以下几点。

物料输送方式固体物料输送设备设备工艺原理在工业生产中，需要将原料或成品进行输送，以满足不同的需要。

在固体物料输送过程中，选择恰当的设备和工艺原理可以提高生产效率，降低成本。

本文将介绍固体物料输送方式和设备的选择及工艺原理。

1. 固体物料输送方式固体物料可以通过多种方式进行输送，以下是常见的固体物料输送方式：1.1. 重力输送重力输送是利用物料自身质量和重力采取自然流动方式进行输送。

它通常采用斜面、坡道、漏斗、磨槽等进行物料的输送，适用于物料输送距离短、物料粒度小、型状规则、流动性好的情况。

1.2. 机械输送机械输送是通过选用传动机构、输送机构、承载机构、控制系统等技术手段，将物料输送到所需位置。

主要包括皮带输送、螺旋输送、振动输送、气力输送等方式。

1.2.1 皮带输送皮带输送机是一种通过运动的带状物来输送物料的机械设备。

它适用于横跨大距离的输送，输送的物料可以是粒状、块状或泥状，尤其适合于大量集中输送和现场小型短距离输送。

螺旋输送机是一种结构简单、操作灵活、装置安装方便、占地面积小的连续输送设备。

它主要用于水泥、沙、小麦等粉状、小颗粒物料的输送。

1.2.3 振动输送振动输送是在产生振动的作用下通过物料流动，完成物料输送的方式。

具有输送距离短、可靠性高、节能环保等优点。

它适用于粘性强、干湿锁死的物料输送。

1.2.4 气力输送气力输送是利用气流的力量将物料输送到所需位置的一种方式。

以压缩空气或气流为动力，将物料吸入、输送和排放。

它适用于物料输送过程中需要控制粉尘、防止振动和损坏原料的情况。

2. 物料输送设备不同的物料输送方式需要不同的物料输送设备。

以下是常见的固体物料输送设备：2.1. 斗式提升机斗式提升机是一种以斗为工作部件，通过链轮或带轮传动，在竖直方向内输送物料的设备。

它适用于中小型、高度不大的物料输送，如粮食、化肥、水泥、选矿等行业的输送。

螺旋输送机是一种通过螺旋线将物料推进前行，完成物料输送的设备。

化工装置中的固体粉末输送及储存方式随着化工工业的发展，固体粉末的输送和储存成为了一个重要的课题。

在化工装置中，固体粉末的输送和储存方式直接影响着生产效率和产品质量。

本文将探讨一些常见的固体粉末输送和储存方式，并分析它们的优缺点。

一、气力输送气力输送是一种常见的固体粉末输送方式。

它利用气流将粉末从一个地点输送到另一个地点。

气力输送具有输送距离长、输送速度快的优点，适用于大规模生产。

然而，气力输送也存在一些问题。

首先，气力输送会产生粉尘，对环境造成污染。

其次，气力输送对粉末的物理性质要求较高，不适用于一些易结块或易吸湿的粉末。

因此，在使用气力输送时，需要对粉末的性质进行充分的了解和分析。

二、机械输送机械输送是另一种常见的固体粉末输送方式。

它利用机械装置将粉末从一个地点输送到另一个地点。

机械输送具有输送稳定、适用于各种粉末的优点。

常见的机械输送装置包括螺旋输送机、斗式提升机等。

机械输送可以根据粉末的性质和输送距离选择不同的装置，以达到最佳的输送效果。

然而，机械输送也存在一些问题。

首先，机械输送需要占用较大的空间，对工厂的平面布局要求较高。

其次，机械输送的输送速度相对较慢，不适用于一些对输送速度要求较高的工艺。

因此，在使用机械输送时，需要根据具体情况进行选择。

三、储存方式固体粉末的储存方式也是一个重要的问题。

常见的储存方式包括散装储存和包装储存。

散装储存是将粉末直接倒入储存容器中，适用于大规模生产和长期储存。

散装储存具有成本低、储存量大的优点。

然而，散装储存也存在一些问题。

首先，散装储存会产生粉尘，对环境造成污染。

其次，散装储存需要专门的设备和场地，对厂房的要求较高。

包装储存是将粉末装入包装袋或容器中进行储存，适用于小规模生产和短期储存。

包装储存具有方便搬运、防潮防尘的优点。

然而，包装储存也存在一些问题。

首先，包装储存需要额外的包装材料，增加了成本。

其次，包装储存对包装材料的要求较高，需要选择适合的包装材料。
