铜排载流量表
估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X (经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*
铝排[40℃]= 铜排[40℃]/
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

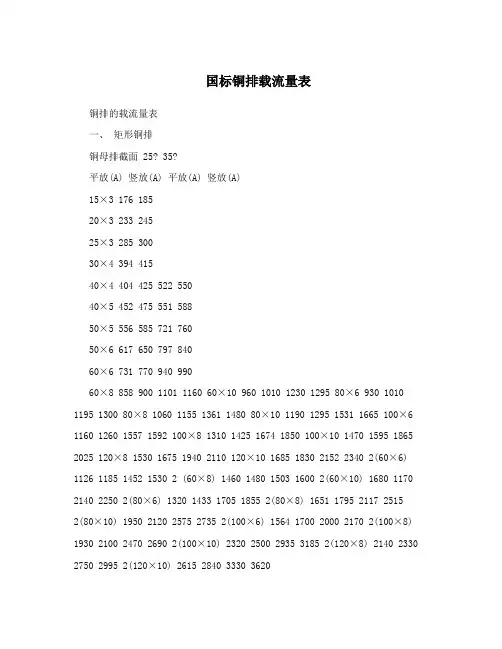

常用铜排的尺寸及载流量表
铜母排截面 25℃ 35℃
平放(A) 竖放(A) 平放(A) 竖放(A)
15×3 176 185
20×3 233 245 25×3 285 300
30×4 394 415
40×4 404 425 522 550
40×5 452 475 551 588
50×5 556 585 721 760
50×6 617 650 797 840
60×6 731 770 940 990
60×8 858 900 1101 1160
60×10 960 1010 1230 1295
80×6 930 1010 1195 1300
80×8 1060 1155 1361 1480
80×10 1190 1295 1531 1665
100×6 1160 1260 1557 1592
100×8 1310 1425 1674 1850
100×10 1470 1595 1865 2025
120×8 1530 1675 1940 2110
120×10 1685 1830 2152 2340
2(60×6) 1126 1185 1452 1530
2 (60×8) 1460 1480 1503 1600
2(60×10) 1680 1170 2140 2250
2(80×6) 1320 1433 1705 1855
2(80×8) 1651 1795 2117 2515
2(80×10) 1950 2120 2575 2735
2(100×6) 1564 1700 2000 2170
2(100×8) 1930 2100 2470 2690
2(100×10) 2320 2500 2935 3185
2(120×8) 2140 2330 2750 2995
2(120×10) 2615 2840 3330 3620
矩形母线载流量：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为;10厚时为;依次为:
[，，，，，]
[注]：根据lyq的建议和进一步核算，将原厚度系数20,18,16,14,12分别加，更加接近。
双层铜排[40℃]=单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*
铝排[40℃]= 铜排[40℃]/
例如求TMY100*10载流量为：
单层：100*＝1850（A）〔查手册为1860A〕；
双层：2（TMY100*10）的载流量为：
1850*＝2923（A）；〔查手册为2942A〕；
三层：3（TMY100*10）的载流量为：
1850*2＝3700（A）〔查手册为3780A〕
