LPG-15型喷雾干燥机组详细说明配置一、喷雾干燥机装置技术方案说明A、设计依据：（a）进口温度150-200℃（根据物料特性调节）（b）出口温度80℃-100℃（根据物料特性调节）（c）加热方式电加热(可根据用户自定)（d）收料方式一级旋风分离器下料+二级旋风分离器B、喷雾干燥系统生产能力及主要技术参数：（a）最大水份蒸发量15kg/h（b）收料率97%（c）总功率61.5KW（d）压缩空气耗量0.5m3/min(压力0.6-0.7Mpa去油去水) （e）清水耗量50kg/次开机(不含清洗用水)C、干燥系统工艺流程：给料泵高速离心雾化器热风蜗壳热风分配器干燥塔加热器热风管道旋风分离器中效过滤器旋风分离器风量调节阀引风风机废气排放D、设备供货详细说明：本工艺流程是由五大部分组成：供料系统、加热系统、干燥塔系统、收料系统、电控系统。
（a）、供料系统：供料泵是采用莫诺泵（杭州泵厂）电磁调节，它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。
雾化器为电机直接驱动，变频控制，轴承等配件均为日本进口，雾化盘线速度＞120米/秒，雾化盘务垂直叶片，矩形通道进料。
它能迅速地把料浆连续不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气形成良好的热交换，使水份瞬间蒸发汽化由引风风机抽出排空。
（b）、加热系统：通过加热器进入塔内的干燥用空气是经过空气过滤的洁净空气。
初效过滤器是无纺布，主要防止飞虫类进入塔内。
中效过滤器滤料由无纺布袋式制成，过滤精度≤5微米，初效空气过滤的阻力≤15mmH2O，主要过滤空气中一般粉尘，以防污染产品。
加热过程采用电加热加热经过过滤的空气来完成升温过程，以足够的热量满足整个系统的热量要求。
（c）干燥室：干燥室是由热风蜗壳、热风分配器、空气分散器、内塔体、塔体骨架、外塔体、出料管道、保温材料、观察清洗门、灯孔等组成。
经过空气过滤器过滤的洁净空气，通过电加热器、热风管道进入热风蜗壳经过热风均布分配器均匀的进入干燥塔，热风分配器可根据物料的特性来调节旋转角度，控制物料的停留时间，调节角度0-30°可调。

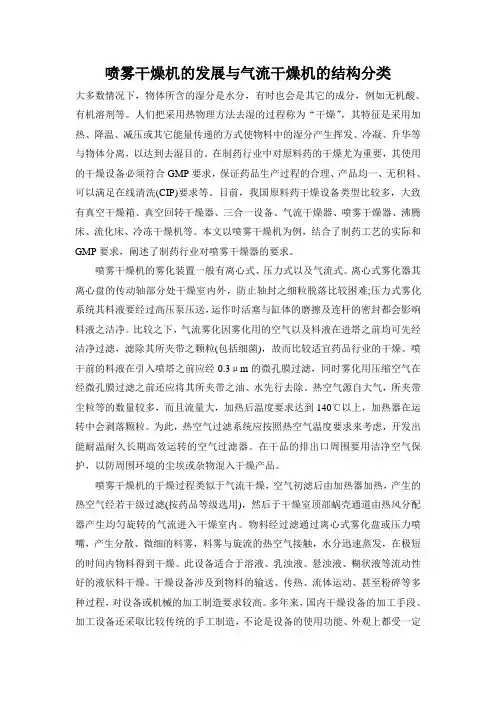

喷雾干燥机的发展与气流干燥机的结构分类大多数情况下，物体所含的湿分是水分，有时也会是其它的成分，例如无机酸、有机溶剂等。
人们把采用热物理方法去湿的过程称为“干燥”，其特征是采用加热、降温、减压或其它能量传递的方式使物料中的湿分产生挥发、冷凝、升华等与物体分离，以达到去湿目的。
在制药行业中对原料药的干燥尤为重要，其使用的干燥设备必须符合GMP要求，保证药品生产过程的合理、产品均一、无积料、可以满足在线清洗(CIP)要求等。
目前，我国原料药干燥设备类型比较多，大致有真空干燥箱、真空回转干燥器、三合一设备、气流干燥器、喷雾干燥器、沸腾床、流化床、冷冻干燥机等。
本文以喷雾干燥机为例，结合了制药工艺的实际和GMP要求，阐述了制药行业对喷雾干燥器的要求。
喷雾干燥机的雾化装置一般有离心式、压力式以及气流式。
离心式雾化器其离心盘的传动轴部分处干燥室内外，防止轴封之细粒脱落比较困难;压力式雾化系统其料液要经过高压泵压送，运作时活塞与缸体的磨擦及连杆的密封都会影响料液之洁净。
比较之下，气流雾化因雾化用的空气以及料液在进塔之前均可先经洁净过滤，滤除其所夹带之颗粒(包括细菌)，故而比较适宜药品行业的干燥。
喷干前的料液在引入喷塔之前应经0.3μm的微孔膜过滤，同时雾化用压缩空气在经微孔膜过滤之前还应将其所夹带之油、水先行去除。
热空气源自大气，所夹带尘粒等的数量较多，而且流量大，加热后温度要求达到140℃以上，加热器在运转中会剥落颗粒。
为此，热空气过滤系统应按照热空气温度要求来考虑，开发出能耐温耐久长期高效运转的空气过滤器。
在干品的排出口周围要用洁净空气保护，以防周围环境的尘埃或杂物混入干燥产品。
喷雾干燥机的干燥过程类似于气流干燥，空气初滤后由加热器加热，产生的热空气经若干级过滤(按药品等级选用)，然后于干燥室顶部蜗壳通道由热风分配器产生均匀旋转的气流进入干燥室内。
物料经过滤通过离心式雾化盘或压力喷嘴，产生分散、微细的料雾，料雾与旋流的热空气接触，水分迅速蒸发，在极短的时间内物料得到干燥。
喷雾干燥塔介绍喷雾干燥塔是一种常用的干燥设备，广泛应用于化工、食品、医药等行业。
它通过喷雾将液体物料雾化，并在热空气中进行传热和干燥，使物料迅速转化为粉末状的固体物料。
喷雾干燥塔具有干燥效率高、操作简便、生产能力大的特点，被广泛应用于固体物料的干燥过程中。
工作原理喷雾干燥塔的工作原理是将液体物料通过喷雾器雾化成微小的液滴，然后与热空气进行接触并进行传热和干燥。
在喷雾过程中，液滴与热空气之间通过对流和传导进行传热，使液滴内的水分快速蒸发，最终形成固体颗粒。
整个喷雾干燥塔由喷雾系统、干燥室、热风系统、排风系统等组成。
在喷雾系统中，液体物料经过加热后被送入喷雾器，喷雾器通过高压泵将液体物料雾化成微细液滴。
这些液滴随后进入干燥室，与热空气进行充分的接触和传热。
干燥室内的热空气由热风系统提供，热风系统使用燃气或电加热器加热空气，使其达到所需的干燥温度。
在干燥室内，液滴内的水分蒸发，形成固体颗粒。
固体颗粒通过排风系统排出干燥塔，完成整个干燥过程。
设计特点1. 高效干燥喷雾干燥塔采用喷雾雾化技术，将液体物料雾化成微细液滴，增大了表面积，加快了蒸发速度，从而实现了高效的干燥效果。
喷雾干燥塔在短时间内可以将液体物料转化为粉末状的固体物料，干燥效率高。
2. 操作简便喷雾干燥塔的操作相对简便，只需进行简单的调整和控制即可完成干燥过程。
操作人员只需控制喷雾量、进风温度等参数，就能够实现稳定的干燥效果。
3. 生产能力大喷雾干燥塔具有较大的生产能力，能够适应不同规模的生产需求。
干燥塔可以根据物料的性质和生产要求进行设计，以满足生产线的产能需要。
4. 适用范围广喷雾干燥塔适用于多种物料的干燥过程，包括化工、食品、医药、农药等行业。
它可以对液体物料进行干燥，将其转化为粉末状固体，满足不同行业的生产需求。
应用领域喷雾干燥塔在众多行业中得到了广泛的应用，以下是一些应用领域的例子：1. 化工行业喷雾干燥塔在化工行业中被广泛应用于涂料、颜料、染料等物料的干燥过程中。
干燥技术喷雾干燥塔的结构设计和尺寸估算喷雾干燥技术是一种常用的固体颗粒物料的干燥方法，其主要原理是通过加热将湿物料转变为颗粒状物料，并通过喷雾器将物料雾化成小颗粒后向干燥塔中送入，同时通过热风将物料中的水分蒸发，最终得到干燥的颗粒物料。
喷雾干燥塔是喷雾干燥设备的核心部件，其结构设计和尺寸估算对于干燥效果的好坏和设备的稳定运行起着至关重要的作用。
喷雾干燥塔的结构设计包括塔体结构、喷雾器、气体分布装置等几个方面。
塔体结构通常采用圆柱形或者矩形结构，其主要参数包括塔体直径、高度、进出料口的位置和尺寸等。
喷雾器是将物料雾化成小颗粒的关键装置，其结构包括进料管、雾化室和喷嘴等部分，喷嘴的结构形式有压缩空气喷嘴、旋转喷嘴和气雾双流喷嘴等多种类型。
气体分布装置则是保证干燥过程中气体均匀分布的关键装置，其结构形式包括静态气体分布装置和动态气体分布装置。
尺寸估算是确定喷雾干燥塔大小的重要步骤，主要包括塔体体积、喷嘴数量和排气量等参数的估算。
塔体体积的估算通常根据物料的产量和干燥工艺要求来确定，一般可以按照物料的输送速度和停留时间来计算。
喷嘴数量的估算则需要根据喷雾室的尺寸和物料的雾化要求来确定，通常需要保证雾化均匀、颗粒大小一致和覆盖面积广等方面考虑。
排气量的估算则是根据物料的湿度和干燥工艺要求来确定，一般要保证干燥过程中的排湿量能够满足要求。
总之，喷雾干燥塔的结构设计和尺寸估算是干燥设备设计中的重要环节，其设计合理与否直接影响到干燥效果和设备的稳定运行。
在设计过程中需要综合考虑物料的性质、生产工艺要求和设备的实际情况，通过合理的结构设计和尺寸估算来满足工艺要求并提高生产效率。

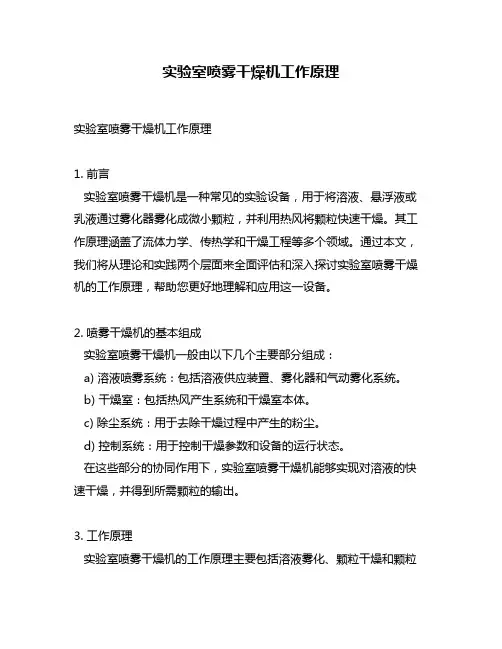

实验室喷雾干燥机工作原理实验室喷雾干燥机工作原理1. 前言实验室喷雾干燥机是一种常见的实验设备，用于将溶液、悬浮液或乳液通过雾化器雾化成微小颗粒，并利用热风将颗粒快速干燥。
其工作原理涵盖了流体力学、传热学和干燥工程等多个领域。
通过本文，我们将从理论和实践两个层面来全面评估和深入探讨实验室喷雾干燥机的工作原理，帮助您更好地理解和应用这一设备。
2. 喷雾干燥机的基本组成实验室喷雾干燥机一般由以下几个主要部分组成：a) 溶液喷雾系统：包括溶液供应装置、雾化器和气动雾化系统。
b) 干燥室：包括热风产生系统和干燥室本体。
c) 除尘系统：用于去除干燥过程中产生的粉尘。
d) 控制系统：用于控制干燥参数和设备的运行状态。
在这些部分的协同作用下，实验室喷雾干燥机能够实现对溶液的快速干燥，并得到所需颗粒的输出。
3. 工作原理实验室喷雾干燥机的工作原理主要包括溶液雾化、颗粒干燥和颗粒收集三个过程。
3.1 溶液雾化实验室喷雾干燥机通过溶液雾化将液滴分散成微小颗粒。
溶液首先被供应到喷嘴或压缩空气雾化器中，然后通过压缩空气或高速旋转喷嘴的作用，溶液被雾化成微小液滴。
雾滴的直径可以通过调整雾化器的参数（如喷嘴直径、溶液流速等）来控制，从而影响后续干燥过程中颗粒的大小。
3.2 颗粒干燥雾化后的溶液颗粒进入干燥室，在热风的作用下实现快速干燥。
干燥室一般采用双层结构，外层是热风产生系统，内层是干燥室本体。
热风产生系统通过加热元件（如电加热器或燃烧器）产生高温热风，并将其送入干燥室。
在干燥室内，热风通过喷雾干燥机的进风口进入，与溶液颗粒进行传热和传质，使其快速蒸发。
蒸发过程中，溶液颗粒逐渐减小，最终形成所需的颗粒产品。
3.3 颗粒收集干燥后的颗粒通过干燥室的出料口被收集。
为了使得颗粒能够均匀地沉积在收集器中，通常在干燥室内设置旋流分离器或静电除尘器等辅助设备。
这些设备通过改变气流流动方向或利用静电作用，将颗粒从气流中分离出来，并导入到收集器中。

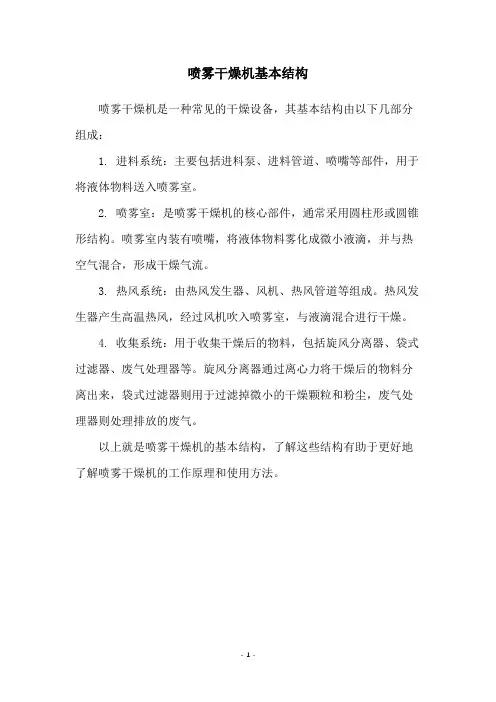

喷雾干燥机基本结构
喷雾干燥机是一种常见的干燥设备，其基本结构由以下几部分组成：
1. 进料系统：主要包括进料泵、进料管道、喷嘴等部件，用于将液体物料送入喷雾室。
2. 喷雾室：是喷雾干燥机的核心部件，通常采用圆柱形或圆锥形结构。
喷雾室内装有喷嘴，将液体物料雾化成微小液滴，并与热空气混合，形成干燥气流。
3. 热风系统：由热风发生器、风机、热风管道等组成。
热风发生器产生高温热风，经过风机吹入喷雾室，与液滴混合进行干燥。
4. 收集系统：用于收集干燥后的物料，包括旋风分离器、袋式过滤器、废气处理器等。
旋风分离器通过离心力将干燥后的物料分离出来，袋式过滤器则用于过滤掉微小的干燥颗粒和粉尘，废气处理器则处理排放的废气。
以上就是喷雾干燥机的基本结构，了解这些结构有助于更好地了解喷雾干燥机的工作原理和使用方法。
- 1 -。

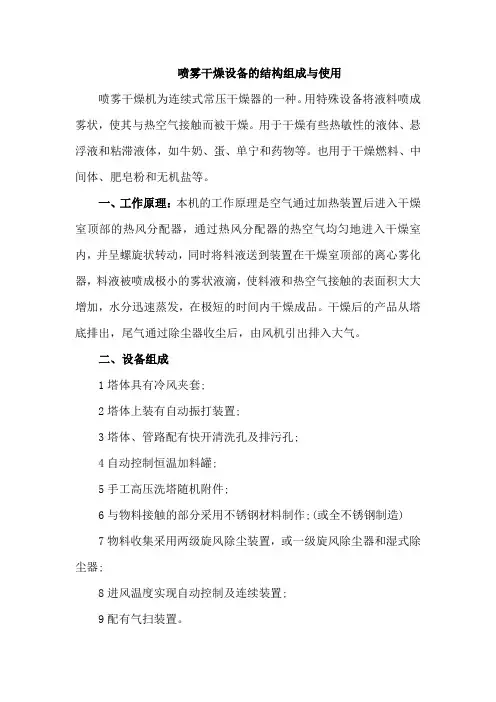

喷雾干燥设备的结构组成与使用喷雾干燥机为连续式常压干燥器的一种。
用特殊设备将液料喷成雾状，使其与热空气接触而被干燥。
用于干燥有些热敏性的液体、悬浮液和粘滞液体，如牛奶、蛋、单宁和药物等。
也用于干燥燃料、中间体、肥皂粉和无机盐等。
一、工作原理：本机的工作原理是空气通过加热装置后进入干燥室顶部的热风分配器，通过热风分配器的热空气均匀地进入干燥室内，并呈螺旋状转动，同时将料液送到装置在干燥室顶部的离心雾化器，料液被喷成极小的雾状液滴，使料液和热空气接触的表面积大大增加，水分迅速蒸发，在极短的时间内干燥成品。
干燥后的产品从塔底排出，尾气通过除尘器收尘后，由风机引出排入大气。
二、设备组成1塔体具有冷风夹套;2塔体上装有自动振打装置;3塔体、管路配有快开清洗孔及排污孔;4自动控制恒温加料罐;5手工高压洗塔随机附件;6与物料接触的部分采用不锈钢材料制作;(或全不锈钢制造) 7物料收集采用两级旋风除尘装置，或一级旋风除尘器和湿式除尘器;8进风温度实现自动控制及连续装置;9配有气扫装置。
三、系统特点：1．干燥速度迅速：料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。
2．采用并流型干燥室：由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。
3．使用范围广：根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。
4．干燥产品具有较好的流动性、分散性和溶解性。
由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。
5．简化生产过程，操作控制方便。
和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。
四、设备的正确操作与使用（一）、设备运行前的准备，应作如下检查：1．管道连接处是否装好密封材料，然后将其连接，以保证管路系统不漏风不漏气。
2．门和观察窗孔是否关上，并检查是否漏气。
3．塔底部和旋风分离器底部排料器在安装前应检查密封圈是否脱落。

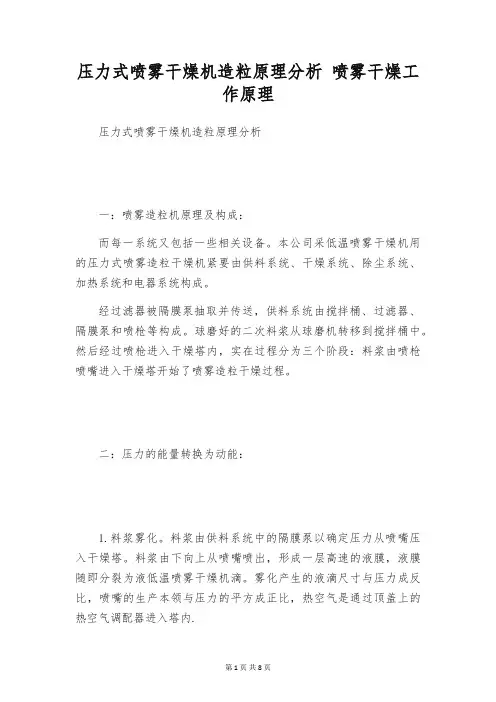

压力式喷雾干燥机造粒原理分析喷雾干燥工作原理压力式喷雾干燥机造粒原理分析一：喷雾造粒机原理及构成：而每一系统又包括一些相关设备。
本公司采低温喷雾干燥机用的压力式喷雾造粒干燥机紧要由供料系统、干燥系统、除尘系统、加热系统和电器系统构成。
经过滤器被隔膜泵抽取并传送，供料系统由搅拌桶、过滤器、隔膜泵和喷枪等构成。
球磨好的二次料浆从球磨机转移到搅拌桶中。
然后经过喷枪进入干燥塔内，实在过程分为三个阶段：料浆由喷枪喷嘴进入干燥塔开始了喷雾造粒干燥过程。
二：压力的能量转换为动能：1.料浆雾化。
料浆由供料系统中的隔膜泵以确定压力从喷嘴压入干燥塔。
料浆由下向上从喷嘴喷出，形成一层高速的液膜，液膜随即分裂为液低温喷雾干燥机滴。
雾化产生的液滴尺寸与压力成反比，喷嘴的生产本领与压力的平方成正比，热空气是通过顶盖上的热空气调配器进入塔内.小型喷雾干燥机的安装方法小型喷雾干燥机又称试验室喷雾干燥器、压力喷雾干燥仪等其工作原理是空气经过滤和加热，进入干燥器顶部空气调配器，热空气呈螺旋状均匀地进入干燥室。
料液经塔体顶部的高速高速离心雾化器（旋转）喷雾成极细小的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。
成品连续地由干燥塔底部和旋风分别中输出，废气由引风机排空。
技术参数:1、小型喷雾干燥机接受全自动掌控与手动掌控双重掌控模式，整个试验过程彩色触摸屏动态显示（动画）2、进风温度掌控：30℃～400℃3、出风温度掌控：30℃～200℃4、蒸发水量：1500mL/H～2000ml/h5、最大进料量：蠕动泵可调最大为2000ml/h6、最小进料量：50mL7、可升级成双级分别收集系统8、实时PID控温技术，进风温度和出风温度实时在线显示，控温精度±0.5℃9、干燥时间：0.8～1.0S10、机器具有误操作保护功能，当风机和加热器开关使用次序按错时，机器自动提示，防止新手误操作顺坏机器。
11、小型喷雾干燥机具有关机保护功能：关机时只需按停止键，机器除风机外立刻停止运行，保证设备不会由于误操作（强行关风机）而导致加热部分烧坏。
喷雾干燥塔工作原理喷雾干燥塔工作原理1. 前言喷雾干燥塔是一种常见的工业设备，广泛应用于化工、制药等领域。
它能够将液体物料通过喷嘴喷雾成小颗粒，在干燥室内与热空气进行充分的传热和传质作用，使液体物料中的水分蒸发，从而实现干燥的目的。
本文将详细介绍喷雾干燥塔的工作原理。
2. 喷雾干燥塔的结构和组成部分2.1 干燥室喷雾干燥塔的核心部分是干燥室，它是一个相对封闭的空间，内部布置有喷嘴和热空气进口等设备。
2.2 喷嘴系统喷嘴系统通常由供液系统和喷嘴构成。
供液系统通过管道将液体物料输送到喷嘴处，喷嘴在高压的作用下将液体喷向干燥室内。
2.3 热风系统热风系统由风机、热风管道和加热系统等组成。
风机通过热风管道将热空气输送到干燥室内，加热系统可通过能源如天然气或蒸汽提供热源。
2.4 收尘系统收尘系统用于收集喷雾干燥塔内发生的粉尘，以保持环境清洁。
3. 工作原理3.1 液体物料的进入和分散液体物料进入供液系统，通过管道输送至喷嘴处。
喷嘴在高压下将液体分散成小颗粒，并以雾状喷向干燥室内。
喷嘴内部的气体会将液体打散成非常细小的颗粒，增加液体与空气接触的面积，从而促进液体的蒸发。
3.2 热空气的传入和干燥热风系统将热空气通过热风管道输送到干燥室内。
热空气与喷散的液体颗粒进行充分的接触，使得液体中的水分蒸发，将液体变成固体颗粒。
3.3 干燥后的物料的收集干燥后的物料会在干燥室内被收尘系统收集起来，以防止粉尘对环境造成污染。
4. 深入理解喷雾干燥塔工作原理4.1 干燥速率与颗粒的大小和形状有关在喷雾干燥塔中，液体物料被喷雾成小颗粒后，干燥速率是与颗粒的大小和形状有关的。
颗粒越小，表面积相对较大，与热空气接触面积也更大，蒸发率会更高。
而颗粒的形状也会影响干燥速率，如球形颗粒比较容易干燥，而片状颗粒则较难干燥。
4.2 热空气的温度和湿度对干燥效果有重要影响热空气的温度和湿度对喷雾干燥塔的干燥效果具有重要影响。
温度越高，饱和水汽压越大，液体的蒸发速率也就越快。
喷雾干燥器的结构性能以及特点应用1.工作原理这是一种用于干燥产品并分离回收的装置。
在干燥塔顶部导入热风，同时将料液送至塔顶部，通过雾化器喷成雾状液滴，这些液滴群的表面积很大，与高温热风接触后水分迅速蒸发，在极短的时间内便成为干燥产品，从干燥塔底排出热风与液滴接触后温度显著降低，湿度增大，它作为废气由排风机抽出，废气中夹带的微粒用分离装置回收。
2.喷雾干燥器结构示意图2.喷雾干燥器的性能喷雾干燥机是使液态物料经过喷嘴雾化成微细的雾状液滴，在干燥塔内与热介质接触，被干燥成为粉料的热力过程。
进料可以是溶液、悬浮液或糊状物，雾化可以通过旋转式雾化器、压力式雾化喷嘴和气流式雾化喷嘴实现，操作条件和干燥设备的设计可根据产品所需的干燥特性和粉粒的规格选择。
喷雾干燥机是干燥领域发展最快、应用范围最广的一种形式，适用于溶液、乳浊液和可泵送的的悬浮液等液体原料生成粉状、颗粒状或块状固体产品。
被干燥物料热敏性、粘度、流动性等不同的干燥特性，和产品的颗粒大小、粒度分布、残留水份含量、堆积密度、颗粒形状等不同的质量要求，决定了采用不同的雾化器、气流运动方式和干燥室的结构形式。
经球磨好的料浆在搅拌槽内进一步的被搅拌均匀并加热至35℃以上，然后向搅拌槽内施加压力，在压力的作用下，料浆被送至雾化器，经雾化器雾化后从塔体下部喷入塔体内。
经油气热交换器加热的N2被送风机送至塔体顶部的气体分配器，经气体分配器后，N2均匀地、呈旋风状地进入塔体，对雾化了的料浆进行干燥制粒。
料粒与热气体接触后其表面的液体便迅速蒸发，而内部的气体在其后的干燥过程中迁移到表面被热气体带走。
干燥后的料粒落到塔体底部，通过一对碟阀进行间隙式回收。
干燥料浆后的气体中含有汽化后的己烷和少量的微小粉尘，该气体被压力风机首先送到旋风分离器，对其中的粉尘进行初步分离，然后再送至冷凝一淋洗塔。
在淋洗塔内，气体得到进充分的洗涤，而气体中含有的己烷气体被冷凝出来，在淋洗塔底部进行收集，经洗涤后的气体又被送到油一气热交换器进行加热，得到重复使用。
喷雾干燥机的原理及特点干燥设备种类繁多，每种都有其工作特点，就以喷雾干燥机来说，它主要以加工液体物料为主，通过把液体物料加压喷出，在物料经过雾化后，遇高温迅速可以得到干燥，其特点就是干燥速度快，工作效率高。
下面日宏佳尔特粉体设备公司，就详细介绍一下喷雾干燥机。
喷雾干燥机原理空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。
料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。
成品连续地由干燥塔底部和旋风分离器中输出，废气由引风机排空。
喷雾干燥机的特点干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。
生产过程简化，操作控制方便。
对于含湿量40—60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。
对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。
喷雾干燥机的结构主要工作部分为雾化和干燥。
雾化器一般分为离心转盘式、压力喷嘴压、气流喷嘴式三种。
高整离心喷雾干燥机由热风系统、料液输送系统、离心转盘雾化器、干燥室、粉料回收系统及电器控制系统等组成。
空气由加热器加热(电或煤气)，经分布器形成旋转气流进入干燥室；物料用泵经雾化器雾化为微细雾滴。
雾滴与热风接触，水分迅速蒸发，在极短时间风完成干燥。
干粉制品经粉料回收系统回收，废气排空。
、喷雾干燥机的优点1．干燥速度快，热利用率较高；2．工序少，省人力。
一般不需要进行粉碎和筛选；3．适用于热敏性物料，可保持物料原有的色、香、味；4．干燥工艺可控、可调；5．产品质量高，制品粒度均匀，流动性好，纯度高；6．可密闭操作，环境卫生好；7．自动化程度高。
五、选购喷雾干燥机应注意事项1．选购设备前应将物料试喷，以确定雾化方式和操作条件。
溶剂氮气保护喷雾干燥机，离心闭路循环喷雾干燥机，闭式喷雾干燥机工作原理：高温①③⑥煅烧1611干燥2988首先在干燥塔体内充入被加热的氮气，被干燥的液态物料经输液泵输送至离心喷头处，液态物料被高速旋转的离心雾化器雾化成细小液滴，液滴在干燥塔内与热氮气进行充分的热交换，物料中的液态部分被瞬间蒸发，固态部分形成的粉状物料沉于塔底，最后干燥的粉状物料漏芦塔底排出至旋风分离器。
被蒸发的有机溶剂气体在风机的作用下，通过旋风分离器、布袋除尘器等装置把附着在气体中的粉尘进行除尘处理，再经冷凝器把除尘后饱和有机溶剂气体冷凝成液体排出冷凝器，其间，作为干燥介质的惰性气体被连续加热后作为干燥载体在系统内重新循环使用。
防爆型闭式循环离心喷雾干燥系统是在密闭的环境下工作，干燥介质为氮气之类的惰性气体，干燥塔内为正压操作，若内部压力下降，压力变送器就能自动控制氮气进入量，以保证系统压力平衡。
由于，采用氮气作为循环载体，对干燥的物料具有保护作用，氮气之类的循环载体起着载湿、去湿和循环传递的作用，其载体介质可重复使用。
然而，常规的普通的离心喷雾干燥是通过不断的送风、排风达到排湿的目的，其塔内控制为负压操作，这也是防爆型闭式离心喷雾干燥系统与普通离心喷雾干燥系统的明显区别。
因此，防爆型闭式循环离心喷雾干燥系统特别适用于对有机溶剂的物料干燥、有毒气的物料以及干燥过程中易发生氧化等物料的干燥。
溶剂氮气保护喷雾干燥机，离心闭路循环喷雾干燥机，闭式喷雾干燥机结构组成：闭式循环离心喷雾干燥机（附图）由离心喷雾干燥机主机、空气过滤器、加热器、鼓风机、冷凝器、汽水分离器、排风机、旋风分离器、脉冲布袋除尘器、料液计量泵、测氧仪以及管路与控制阀等组成。
溶剂氮气保护喷雾干燥机，离心闭路循环喷雾干燥机，闭式喷雾干燥机的应用及特点：闭路循环离心喷雾干燥机适用于从溶液，乳液悬浮液中含有有机溶剂，可挥发性有毒有害气体，易氧化怕光等物料需要回收溶剂的料液的干燥作业，它不仅秉承了离心喷雾干燥机的所有优点外，而且系统在进行干燥作业时无任何粉体外泻。
实验室喷雾干燥机的结构组成
实验室喷雾干燥机是一种常用的设备，用于将液体溶液或悬浮液通过喷雾技术转化为粉状固体。
其结构组成通常包括以下几个主要部分：
1、喷雾器：喷雾器是实验室喷雾干燥机中最关键的组件之一。
它负责将液体原料喷雾成细小颗粒，以增大表面积，便于后续的蒸发和固化过程。
2、干燥室：干燥室是喷雾干燥机的核心部分，也是喷雾后的颗粒进行干燥的地方。
干燥室内通常设置有加热器或热风系统，以提供热量促进水分的蒸发和快速的干燥作用。
3、进料系统：进料系统用于将液体原料输送至喷雾器。
它通常由储液罐、泵和管道组成，以确保连续且稳定的供料过程。
4、排出系统：排出系统用于收集干燥后的颗粒物。
它通常由集尘器、排气管道和收集容器组成，以有效地分离和收集干燥后的固体颗粒。
5、控制系统：控制系统用于监测和控制喷雾干燥机的运行参数，例如进料流量、温度、压力等。
通过控制系统，可以实现对整个干燥过程的自动化控制和调节。
6、辅助设备：除了以上主要组成部分外，实验室喷雾干燥机还可能包括一些辅助设备，如冷却系统、减震装置、观察窗口等，以提供更好的工作环境和操作便利性。
总的来说，实验室喷雾干燥机的结构组成复杂多样，但核心部件主要包括喷雾器、干燥室、进料系统、排出系统和控制系统。
这些组成部分共同协作，完成液体原料的喷雾、干燥和收集过程，实现粉状固体的制备和生产。
