实验室小型喷雾干燥机风机的选购

风机认识和选型实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。

但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CAV（定风量），2-State（双稳态式），VAV（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。

总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。

实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。

其中通风柜最为常见。

通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。

通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散；万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

目前主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。

轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。

风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。

风机的型号的选择，是根据风量和风压来选择的。

1、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S•V•h•μ=L•H•3600•μ其中G：排风量S：操作窗开启面积V：面风速h: 时间（1小时）L: 通风柜长度H: 操作窗开启高度μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h经验值：1200L通风柜排风量一般为1500 m3/h1500L的通风柜排风量一般为1800 m3/h1800L的通风柜排风量一般为2000 m3/h注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法原子吸收罩排风量的计算方法：根据罩口风速来确定排风量（罩口风速的一般取值：1~2 m3/h）计算公式：G=πR²•V•3600•μ其中G:排风量R:罩口半径V:罩口风速μ:安全系数（1.1~1.2）经验值：一般情况下原子吸收罩的排风量在500~600 m3/h整体通风的排风量计算方法计算公式：G=V•n•h=L•W•H•n•h其中G:排风量V:房间体积n:换气次数（一般取8~12次）h:时间（1小时）换气次数参考值实验室化学有机合成有毒实验P级实验生物医药物理次/小时6-20 15-18 20-30 15-30 5-30 5-10 3-82、风压的计算管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。

技术说明LPG-200型高速离心喷雾干燥机技术说明一、LPG-200型离心喷雾装置及相关附属设备技术方案说明A、喷雾干燥系统主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ3.35m*8.4 m（2）装机总功率 31.0kw（3）加热方式 0.6-0.8MPa的饱和蒸汽换热（4）进口温度150℃左右（5）出口温度 90℃（6）控制方式主要控制元件采用国内知名品牌（7）气锤压缩空气 0.2m3 /min左右（压力0.2MPa左右）（8）收料方式采用高效旋风除尘器收料，尾气经水沫除尘器，确保无污染排放（9）水分蒸发量 120kg/h（10）物料初水分： 60％，终水分≤0.5％（11）材质：物料接触处为不锈钢304制作。

其余为碳钢制作b、阐述常温空气经空气过滤器净化后，进入换热器中换热，换热器采用的是蒸汽加热器的形式。

从换热器中出来的热风温度为150℃，送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。

物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。

整个系统为全封闭式。

卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。

c、设备配置进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的雾化器进行雾化。

与物料接触部分材料采用不锈钢304制作。

雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。

雾化器是立式二级电机通过二对齿轮增速，雾化盘线速度>120米/秒，雾化盘为垂直叶片，矩形通道进料。

电动机通过联轴器带动传动轴，传动轴通过齿轮带动中间轴，中间轴再通过齿轮带动主轴，雾化盘是安装在主轴下端的，所以雾化盘能迅速地把料浆连续不断地、均匀地变成雾状，颗粒比表面积扩大与洁净的热空气形成良好的热交换，使水份瞬间蒸发汽化并由引风风机抽出排空。

干燥机选型的一般原则干燥机是一种用于干燥物料、去除水分的设备，广泛应用于化工、食品、医药、冶金等行业。

选择适合的干燥机对于提高生产效率、降低能耗、改善产品质量具有重要意义。

以下是选型干燥机的一般原则：1.物料性质：首先需要了解待处理物料的性质，包括物料的湿度、大小、形状、密度等。

不同物料具有不同的干燥特性，需要选取适合的工艺和干燥机型号。

例如，对于悬浮颗粒的物料，采用喷雾干燥机效果更好；对于固体块状物料，采用流化床干燥机效果更佳。

2.热源选择：干燥机一般通过加热方式提供热源，常见的热源包括蒸汽、电加热、燃气等。

需要考虑热源的供应能力、成本和可用性。

同时，还需要考虑热源的能耗和环保指标，选择尽可能高效和清洁的热源。

3.干燥速度：干燥时间对于干燥机的选型也非常重要。

干燥速度直接影响生产能力和效率。

如果物料需要快速干燥，可以选择高速旋转干燥机或喷雾干燥机。

如果物料不敏感于干燥速度，可以选择较经济的工业烘箱。

4.产品质量：干燥机的选型也需要考虑产品质量。

不同干燥机对产品的要求也不同，有些干燥机适用于对产品质量要求较高的行业，如食品、医药等。

在选型过程中，需要考虑产品的温度、湿度和其他相关要求，以确保所选择的干燥机可以满足产品的标准。

5.能耗和维护成本：能耗和维护成本直接影响企业的经济效益。

在选型干燥机时，需要考虑干燥机的能耗水平和维护需求，并对其进行分析和比较。

一般来说，选择能耗低、维护成本较少的干燥机可以帮助企业降低生产成本。

6.安全性和环保性：干燥机的安全性和环保性是选型的重要考虑因素。

干燥机在操作时可能产生粉尘、有害气体等，需要采取相应的措施进行处理。

选型时，需要确保干燥机具备必要的安全装置，并符合相关的环保要求和标准。

7.生产规模和工艺流程：选型时还需要考虑企业的生产规模和工艺流程。

不同规模的企业对干燥机的需求也不同，大规模的企业可能需要高效、自动化的干燥设备，而小规模的企业则可以选择功能简单、操作便捷的干燥机。

喷雾干燥设备的计算（一）首先掌握已知条件１．设计条件：被干燥为何种物质，每小时要求的处理量，料液含水量，干燥成品含水量等。

２．物料性能：物料比热、物料的密度、物料平均粒径、料液温度、热风进口温度、粘度，表面张力等。

３．外界条件：周围空气温度、湿度、设备型式、热源等４．物料与水分：料液含水量、成品含水量、固形物量、干燥成品重量、水分蒸发量等。

５．温度与湿度：干燥室热风入口温度，废气排风温度及湿球温度。

（二）干燥室热工计算：首先由已知条件，在Ｉ－Ｘ（湿焓图）上查出各阶段空气的参数。

然后进行下列各行计算：（1）热空气用量计算干燥过程中，绝对干空气用量L计算每蒸发1小时水份干燥室空气消耗量l:（2）空气比容V计算：干燥过程所需热空气用量：（3）干燥室热量平衡：由热量衡算，热空气放出的热量，消耗于水份的蒸发和干物料的加热，以及周围热量的损失，正常情况下热损失一般为6-8%。

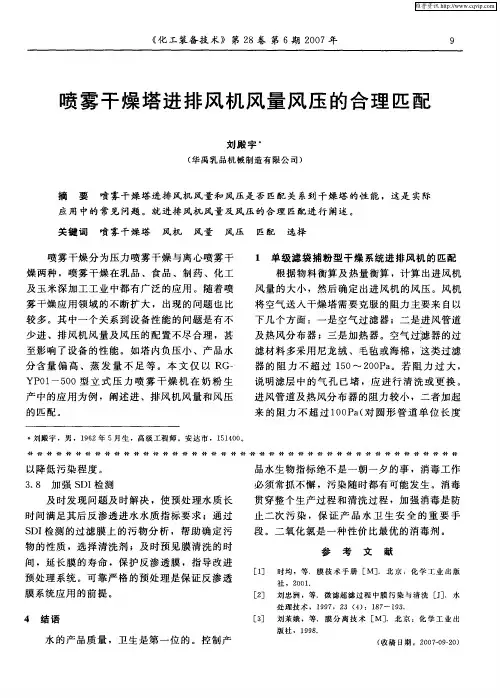

（三）过滤器、空气加热器和进风机、排风机的选择：1.空气过滤器：采用油浸式滤层，滤层用不锈钢细丝，形成绒团（钢丝绒、铜丝绒、尼龙纤维、中孔泡沫塑料均可）喷以轻质定子油或真空泵油（无味、无臭、无毒、挥发性低、化学稳定性高）制成每块50×50cm左右单体厚约5～12cm，当空气通过时，空气中杂质即被阻挡或为油膜吸附于滤层中，每隔一定时期拆下用碱水清洗，干燥后喷油生新安装，可继续使用。

过滤面积可按下式计算A=L2(m) m式中A―过滤面积（米2）L—通过过滤层的空气量（米3/时）m－过滤强度，即滤层的单位面积负荷（米3/米2时），一般情况下为4000－8000米3/米2时，设计时要求小于2米3/米2秒为宜，风速小于2米/秒fHf＝0.5SvHf＝0.03m1.8(毫米水柱) (毫米水柱) 1.282式中Hf－空气通过滤层时的阻力（毫米水柱）S－滤层厚度（厘米）V－过滤速度（米/秒）在工业上热源有蒸汽、油、电力、煤气、煤炭等多种，使加热室外引进空气，使其达到130～160℃温度作为干燥介质，燃油炉甚至达到200～250℃，但因为需要特殊材料制造的管子，目前使用还不多，所以在食品工业中，一般都采用蒸汽间接加热。

干燥设施选型设计主要参数目录一、通用设计参数 1 ～7 页二、热风循环烘箱设计8 ～9 页三、并排式烘房及地道窑设计10 ～11 页四、带式干燥机设计12 ～14 页五、真空干燥机（箱）设计15 页六、旋转气流迅速干燥机设计16 ～17 页七、气流干燥机设计18 ～19 页八、高速离心喷雾干燥机设计20 ～22 页九、压力喷雾干燥设计23 ～25 页十、卧式振动流化干燥机设计26 ～29 页十一、展转干燥机设计30 ～33 页十二、热风炉设计34 ～38 页十三、附录39 ～44 页编写二○○六年四月一、通用设计参数1、水份蒸发量等相关计算WGGG WW2 G2W1W2 G 1=G2+W12 100 W2 100 W1W水份蒸发量 kg/h G 1 湿料量（加料量）kg/hG2干料量（产品） kg/h 质△W1初含水率XX%△ W2终含水率 X%产量G2100 W1 kg h 100 W2G1 100 W2 /加料量G1G2100 W1 kg / h2、热量计算A、干燥时间在 1 分钟内（瞬时干燥）（如：喷雾干燥、闪蒸干燥、气流干燥等）干燥一公斤水需用热量在：1600～2000kcalB、干燥时间在～小时内的设施（一般干燥）（如：带式干燥，振动干燥、展转筒干燥等）干燥一公斤水需用热量在1400～2000 kcal （产量大的取大值）C、干燥时间大于 2 小时以上的设施（迟缓干燥）（加烘箱、烘房、真空干燥等）干燥一公斤水需用热量在1200～1600 kcalD、对初含水低（<10%）而产量大的物料干燥，应增添物料升温时所需用热量。

对室外温低于0℃的产生环境则应另增添计算热量。

对每批次进料量大物料又常常更改，初含水难以确立的则热量 1600～2000kCal/kg ，如：烘干各种中药片剂。

在一般估量时或物料特征不明时应取1600～ 2000kCal/kg3、电加热功率计算（P、KW）3A、控设施内腔体积计算（M）腔内温度≤ 700℃腔内温度≤ 400℃腔内温度≤ 300℃腔内温度≤ 200℃p (50 70)3 v2 KW P (35 50) 3 V2KW P (25 30)3 V2KW P (15 20)3 V 2 KWB、按设施内表面积来计算（共2 6个面 M）P=(4～7)P=(3～5)P=(2～4)2F内表面积M注：小型设施取大值，大型设施取小值使用温度≤ 300℃时，可用翅片式电加热算使用温度 >300℃时，应来用电阻丝或电阻带加热最好采纳燃油、燃气直火炉加热C、经验公式计算3≤300℃16～22KW/m3≤250℃10～16KW/m3≤200℃6～10KW/m3≤150℃4～6KW/m3≤100℃2～4KW/m计算后再乘以～安全系数为使用功率D、按使用热量计算P=K2Q/860·K1KWK1电压颠簸系数～1K2安全系数～Q使用热量Kcal/h1KW=860Kcal上式可简化为P= KW注：每批次干燥时间大于3 小时，则按～ 1kg 水来设计E、按被加热物料重量来计算P=G· C △ t/860 ηkwG 被加热物料总重量kg/hC 物料比热Kcal/kg ·℃△t加热前后的温度差△ t=t1-t2℃η 热效率～F、用远红外加热时（合用于烘道）烘道内温度 80～200℃3～7kw/m3烘道内温度 60～80℃～3 kw/m 3注： 1、用石英管时选小值。

不同类型的干燥机及其特点比较干燥机是一种常见的工业设备，广泛应用于各行各业。

不同类型的干燥机具有各自的特点和适用范围，下面将介绍几种常见的干燥机及其特点比较。

首先是气流干燥机，它是一种常用的热风干燥设备。

气流干燥机通过将热空气经过燃烧产生的高温气流送入干燥机内部，通过与物料的热传导、传质、对流进行传热，达到物料的快速干燥。

气流干燥机具有干燥速度快、适用范围广、操作简便等特点。

然而，气流干燥机对于高湿度物料的干燥效果较差，并且易产生粉尘污染。

其次是真空干燥机，它采用真空状态下对物料进行干燥，通过减小干燥室内气压来降低物料的沸点，使水分蒸发。

真空干燥机适用于需要低温、无氧、无尘环境的物料干燥。

真空干燥机具有干燥效果好、对物料质量的影响小等特点。

然而，真空干燥机的投资和运行成本较高，操作复杂，适用范围有限。

第三种是喷雾干燥机，喷雾干燥机利用高速旋转的喷雾器将物料液滴雾化成微小颗粒，通过热风对这些微小颗粒进行干燥，从而实现物料的干燥效果。

喷雾干燥机适用于高湿度、粘稠物料的干燥。

喷雾干燥机具有干燥速度快、对物料的颗粒度分布控制良好等特点。

然而，喷雾干燥机对物料的热敏性较强，易引起物料的热解和变质。

最后是滚筒干燥机，滚筒干燥机是一种利用热风蒸汽或燃气作为热源，通过吹风机将热风送入干燥机内部，利用旋转的滚筒使物料不断翻滚，从而实现物料的干燥。

滚筒干燥机适用于较大颗粒物料的干燥，如矿石、化肥等。

滚筒干燥机具有结构简单、操作方便、能耗较低等特点。

然而，滚筒干燥机在干燥某些物料时易产生结块现象，且对物料的颗粒度分布控制较难。

综上所述，不同类型的干燥机各具特点，在实际应用中需根据物料的特性和干燥要求选择适合的干燥机型号。

气流干燥机适用于快速干燥、广泛应用的物料；真空干燥机适用于低温、无氧、无尘环境的物料；喷雾干燥机适用于高湿度、粘稠物料的干燥；滚筒干燥机适用于较大颗粒物料的干燥。

注意选择干燥机时要考虑物料的热敏性、颗粒度要求、干燥速度等因素，以实现高效、经济、环保的干燥过程。

鼓风机型号及参数大全鼓风机是一种常见的工业设备，广泛应用于通风、输送、干燥等领域。

不同型号的鼓风机在工作原理、性能参数等方面存在一定差异，本文将对常见的鼓风机型号及其参数进行介绍，以便用户选择合适的设备。

一、离心鼓风机。

离心鼓风机是一种常见的鼓风机型号，其工作原理是利用离心力将气体送入排气管道。

离心鼓风机通常分为单级和多级两种，单级离心鼓风机适用于对气体进行中低压输送，而多级离心鼓风机适用于对气体进行高压输送。

离心鼓风机的参数包括风量、风压、功率等，用户在选择时应根据具体需求进行综合考虑。

二、轴流鼓风机。

轴流鼓风机是另一种常见的鼓风机型号，其工作原理是利用叶轮叶片将气体沿轴向进行输送。

轴流鼓风机通常适用于对气体进行大流量、低压输送，如通风换气、空调系统等。

轴流鼓风机的参数包括风量、风压、效率等，用户在选择时应考虑设备的运行稳定性和能耗情况。

三、侧吸式鼓风机。

侧吸式鼓风机是一种结构特殊的鼓风机型号，其工作原理是通过叶轮叶片的旋转产生负压，将气体吸入并排出。

侧吸式鼓风机通常适用于对气体进行密闭输送，如粉尘、颗粒物料的输送和排放。

侧吸式鼓风机的参数包括吸入口直径、排出口直径、功率等，用户在选择时应考虑设备的密闭性和耐磨性。

四、无油鼓风机。

无油鼓风机是一种环保型的鼓风机型号，其工作原理是通过特殊的密封结构和材料，实现气体的无油输送。

无油鼓风机通常适用于对气体纯净度要求较高的场合，如医疗设备、食品加工等。

无油鼓风机的参数包括最大真空度、最大压力、噪音等，用户在选择时应考虑设备的运行稳定性和维护成本。

五、高温鼓风机。

高温鼓风机是一种特殊用途的鼓风机型号，其工作原理是通过特殊的材料和冷却系统，实现对高温气体的输送和处理。

高温鼓风机通常适用于对高温气体进行排放、冷却、干燥等，如炼油、冶金等行业。

高温鼓风机的参数包括最大温度、耐热材料、冷却方式等，用户在选择时应考虑设备的耐高温性和安全性。

六、小型鼓风机。

小型鼓风机是一种便携式的鼓风机型号，其工作原理和参数与常规鼓风机相似，但适用于对小流量、低压力的气体进行输送。

喷雾干燥设备的计算（一）首先掌握已知条件１．设计条件：被干燥为何种物质，每小时要求的处理量，料液含水量，干燥成品含水量等。

２．物料性能：物料比热、物料的密度、物料平均粒径、料液温度、热风进口温度、粘度，表面张力等。

３．外界条件：周围空气温度、湿度、设备型式、热源等４．物料与水分：料液含水量、成品含水量、固形物量、干燥成品重量、水分蒸发量等。

５．温度与湿度：干燥室热风入口温度，废气排风温度及湿球温度。

（二）干燥室热工计算：首先由已知条件，在Ｉ－Ｘ（湿焓图）上查出各阶段空气的参数。

然后进行下列各行计算：（1）热空气用量计算干燥过程中，绝对干空气用量L计算每蒸发1小时水份干燥室空气消耗量l:（2）空气比容V计算：干燥过程所需热空气用量：（3）干燥室热量平衡：由热量衡算，热空气放出的热量，消耗于水份的蒸发和干物料的加热，以及周围热量的损失，正常情况下热损失一般为6-8%。

（三）过滤器、空气加热器和进风机、排风机的选择：1.空气过滤器：采用油浸式滤层，滤层用不锈钢细丝，形成绒团（钢丝绒、铜丝绒、尼龙纤维、中孔泡沫塑料均可）喷以轻质定子油或真空泵油（无味、无臭、无毒、挥发性低、化学稳定性高）制成每块50×50cm 左右单体厚约5～12cm ，当空气通过时，空气中杂质即被阻挡或为油膜吸附于滤层中，每隔一定时期拆下用碱水清洗，干燥后喷油生新安装，可继续使用。

过滤面积可按下式计算 A=mL (m 2) 式中 A ―过滤面积（米2）L —通过过滤层的空气量（米3/时）m －过滤强度，即滤层的单位面积负荷（米3/米2时），一般情况下为4000－8000米3/米2时，设计时要求小于2米3/米2秒为宜，风速小于2米/秒 空气通过滤层时的阻力H f ，按下式计算：H f ＝0.5Sv8.1(毫米水柱) H f ＝0.03m 282.1(毫米水柱) 式中 H f －空气通过滤层时的阻力（毫米水柱）S －滤层厚度（厘米）V －过滤速度（米/秒） 2.空气加热器：在工业上热源有蒸汽、油、电力、煤气、煤炭等多种，使加热室外引进空气，使其达到130～160℃温度作为干燥介质，燃油炉甚至达到200～250℃，但因为需要特殊材料制造的管子，目前使用还不多，所以在食品工业中，一般都采用蒸汽间接加热。
