汽车电器电路基础

参考答案课题一1. （1）必须安装漏电保护器。

（2）照明灯不低于1.8m。

（3）开关、插座不低于1.4m，不得装于墙角线上，以防止儿童意外触电，照明开关控制相线。

（4）电线、保险盒、开关、灯头、插座等各类家用电器必须使用合格产品。

（5）家用电器的金属壳要专用接地保护。

2.（1）单相触电（2）两相触电（3）跨步电压触电（4）接触电压触电（5）感应电压触电课题二1.（1）直读法（2）比较法2.（1）替代法。

（2）正负消去法。

（3）换位法。

3.（1）普通指针式万用表（2）数字式万用表4.（1）具有能对直接点火 (DIS)、发动机转速、发电机二极管动态测试及高压线测试的强大功能。

（2）测量发动机转速及点火闭合角。

（3）测量各种传感器和执行器的电阻、电压 ( 或动态电压信号 ) 和电流。

（4）测量喷油器通电时间以及传感器频率信号。

（6）诊断发动机、变速器、ABS、SRS 等的故障码，取代 LED 灯的跨接功能，并以声响计数和显示信号输出端电压。

5.焊接一般分为熔焊、接触焊和钎焊三大类。

6.（1）焊接母材的可焊性。

（2）焊接部位的清洁程度。

（3）助焊剂。

（4）焊接温度和时间。

（5）焊接时间。

7.（1）防止焊锡桥接造成短路。

（2）使焊点饱满，减少虚焊，而且有助于节约焊料。

（3）由于板面部分被阻焊剂膜所覆盖，焊接时板面受到的热冲击小，因而不易起泡、分层。

课题三1.常见的电阻种类很多，按其结构形式可分为固定电阻、可变电阻和电位器三种；按制造材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻器、贴片电阻；按功能可分为负载电阻、采样电阻、分流电阻、保护电阻等。

2.变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

变压器是电子电路中广泛采用的无源器件之一。

其功用是对交流电或者交流信号进行电压变换、电流变换或阻抗变换，也可用来传递信号、隔断直流等。

3.（1）两个电源（2）低压直流（3）单线并联（4）负极搭铁4.（1）检测电源电压（2）检测信号电压（3）检测线束导通性（断路）5.爆震传感器是一种振动加速度传感器，装在发动机气缸体上，一般安装在2、3缸之间，有利于发动机爆震平衡，ECU利用爆震传感器输出的振动频率信号通过ECU内部滤波，进而判断发动机是否发生了爆震，当检测到爆震信号时，ECU会逐步减小，直到不发生爆震为止，然后再逐步恢复，直到爆震消失，如此反复。

汽车电路知识一、整车电路的组成汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。

1、电源电路也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路，电能分配（配电）及电路保护器件也可归入这一电路。

2、起动电路是由起动机、起动继电器、起动开关及起动保护电路组成的电路。

也可将低温条件下起动预热的装置及其控制电路列入这一电路内。

3、点火电路是汽油发动机汽车特有的电路。

它由点火线圈、分电器、电子点火控制器、火花塞及点火开关组成。

微机控制的电子点火控制系统一般列入发动机电子控制系统中。

4、照明与灯光信号装置电路是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。

5、仪表信息系统电路是由仪表及其传感器、各种报警指示灯及控制器组成的电路。

6、辅助装置电路是由为提高车辆安全安性、舒适性等而设置的各种电器装置组成的电路。

辅助电器装置的种类随车型不同而有所差异，汽车档次越高，辅助电器装置越完善。

一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音响装置等。

较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节装置和电动遥控后视镜等。

电子控制安全气囊归入电子控制系统。

7、电子控制系统电路主要有发动机控制系统（包括燃油喷射、点火、排放等控制）、自动变速器及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。

二、三种电路图1、布线图布线图识按照汽车电器在车身上的大体位置来进行布线的。

其特点是：全车的电器（即电器设备）数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。

它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。

在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积。

布线图的缺点：图上电线纵横交错，印制版面小则不易分辨,版面过大印装受限制；读图、画图费时费力，不易抓住电路重点、难点；不易表达电路内部结构与工作原理。

汽车电路电器知识点总结汽车电路电器是指汽车中用于传输电能和控制电器设备的系统。

它是汽车的神经系统，是汽车的动力和驾驶控制的基础，也是汽车舒适性和安全性的保障。

汽车电路电器包括发电机、蓄电池、起动机、点火系统、照明系统、车辆诊断系统、电子控制单元以及各种传感器和执行器等组成。

一、汽车电路电器的基本知识1.1 电路的基本原理电路是指电能在导电材料中传输的路径。

汽车电路主要由电源、负载和导线组成。

电源是提供电能的设备，一般是指蓄电池或发电机。

负载是消耗电能的设备，如车灯、电动机等。

导线是传输电能的通道，一般采用导电性能良好的金属材料。

1.2 电路的分类汽车电路根据功能和电压的不同可以分为多种类型，如动力电路、照明电路、仪表电路、音响电路等。

根据电压的不同，又可以分为12V电路和24V电路。

1.3 电器的基本知识电器是指用来控制电流的设备，如继电器、断路器、开关等。

在汽车电路中，电器起到了开关、保护、控制和转换电能的作用。

1.4 电路图的读取汽车电路图是描述汽车电路连接、元件及工作原理的图表。

汽车电路图的读取对于排除故障、检修和维护工作非常重要。

汽车电路图可以分为整车电路图和单独电路图。

整车电路图包括整车总线电路、整车照明电路、整车仪表电路等。

二、汽车电路电器的检修与维护2.1 电路故障的检修汽车电路可能会出现断路、短路、发热、异常工作等故障。

出现故障时，需要通过仪器测量、电路图分析、元件更换等方法进行排除。

检修汽车电路需要掌握正确的仪器使用方法，熟悉汽车电路图和元件工作原理。

2.2 电路元件的更换汽车电路中的元件包括保险丝、继电器、传感器、电动机、发电机、起动机等。

当元件故障时，需要及时更换。

更换元件需要注意选用合适的规格和型号，严格按照电路图接线。

2.3 电气设备的安装与调试安装电气设备需要严格按照安装说明书进行，合理布线，固定可靠，防水防尘。

安装后需要进行调试，验证设备的工作是否正常。

例如，安装车载视频系统、音响系统、GPS导航系统等。

汽车电路基础知识介绍汽车电路是指构成汽车电气系统的各种电气装置与电气元件之间的连接和控制电路系统。

汽车电路是汽车电子技术的关键基础，它直接关系到汽车电器设备的正常工作，同时也是保障汽车行驶安全的重要组成部分。

以下是对汽车电路基础知识的介绍。

1.电路基本知识电路是由电源、导线、开关、负载等组成的一个完整的闭合回路。

汽车电路也是如此，主要有加电线路、悬挂线路、点火线路等。

2.电源系统汽车电源系统由动力蓄电池提供，它是整个汽车电路系统的中心，为其他电器设备提供电能。

通常蓄电池的正极与汽车的发电机产生的电流连接，负极与汽车的地线相连。

3.负载与继电器汽车负载是指电器设备，在汽车中主要包括灯光、电动机、空调等。

继电器是一种自动开关，可以通过控制小电流来控制大电流的开关装置，常用于汽车灯光和电动机控制。

4.导线与连接器导线是汽车电路中的重要组成部分，主要承载和传导电能。

它们需要具备导电性能优良、耐高低温、阻燃等特点。

连接器则是连接各个电器设备和导线的重要部分，保证电路连接的可靠性。

5.保险丝与保护电路保险丝是保护电气线路和设备的一种保护器件，当电流过大时会熔断，避免线路和设备发生短路或过载。

保护电路还包括过压保护、欠压保护、温度保护等功能，确保汽车电器设备的安全运行。

6.熄火电路熄火电路是汽车引擎关闭后，相应设备停止工作的电路系统。

熄火电路可以通过点火开关控制，当转动点火开关到关断位置时，熄火电路即被切断，保证汽车电器设备在熄火状态下不消耗蓄电池电能。

7.故障诊断与维修汽车电路维修是汽车维修中的重要环节，需要通过故障诊断来找出故障的原因，再通过相应维修措施来修复。

常见的故障诊断设备包括电路测试仪、电压表、电流表等，它们通过测量电路的电压、电流等参数来确定故障点。

总结汽车电路是汽车电子技术的基础，了解汽车电路的基本知识对于汽车人员和爱好者来说都是十分必要的。

通过对汽车电路的了解，可以更好地掌握汽车电器设备的工作原理和维修方法，提高自己的汽车电子技术水平，为汽车的安全行驶提供保障。

汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。

了解汽车电路的基础知识对于维修和保养汽车非常重要。

1. 电压：汽车电路中的电压通常在12V左右。

2. 电流：每个电子设备都需要一定的电流来正常工作。

电流的大小取决于设备的功率和电压。

3. 电阻：电阻是电路中的一种元件，用于限制电流的流动。

它通常用欧姆（Ω）作为单位。

4. 电源：汽车电路中的电源通常是电池。

发动机工作时，电池会充电，以保持电力供给。

5. 保险丝：保险丝是一种电气保护装置，用于防止电路过载或短路。

当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电流。

6. 开关：开关用于控制电路的通断，将电气设备连接或断开电源。

7. 线路：汽车电路中的线路是电气设备之间的连接。

线路通常由电线和接线头组成。

8. 传感器：传感器是一种电子设备，可以监测汽车系统的变化并将其转换为电信号，例如车速传感器、氧气传感器等。

以上是汽车电路的基础知识，了解这些知识可以更好地理解汽车电路，便于更好地进行维修和保养。

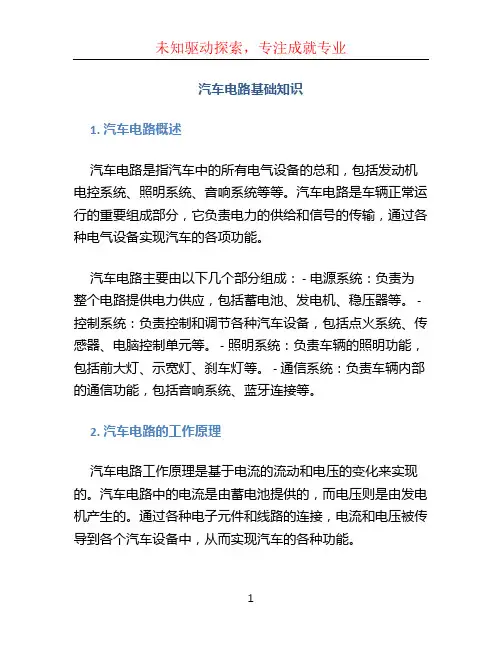

汽车电路基础知识1. 汽车电路概述汽车电路是指汽车中的所有电气设备的总和，包括发动机电控系统、照明系统、音响系统等等。

汽车电路是车辆正常运行的重要组成部分，它负责电力的供给和信号的传输，通过各种电气设备实现汽车的各项功能。

汽车电路主要由以下几个部分组成： - 电源系统：负责为整个电路提供电力供应，包括蓄电池、发电机、稳压器等。

- 控制系统：负责控制和调节各种汽车设备，包括点火系统、传感器、电脑控制单元等。

- 照明系统：负责车辆的照明功能，包括前大灯、示宽灯、刹车灯等。

- 通信系统：负责车辆内部的通信功能，包括音响系统、蓝牙连接等。

2. 汽车电路的工作原理汽车电路工作原理是基于电流的流动和电压的变化来实现的。

汽车电路中的电流是由蓄电池提供的，而电压则是由发电机产生的。

通过各种电子元件和线路的连接，电流和电压被传导到各个汽车设备中，从而实现汽车的各种功能。

汽车电路工作的基本原理包括： - 电路的开闭原理：通过开关来控制电流的流动和设备的启动和停止。

- 电压的调节原理：通过稳压器等装置来控制电压的稳定输出，保证各种设备正常工作。

- 信号的传输原理：通过电线和连接器将信号传输到各个设备中，实现设备之间的通信和协作。

3. 汽车电路常见问题及解决方法汽车电路中常见的问题主要包括电路短路、电路断路、电器故障等。

以下是几个常见问题的解决方法：电路短路电路短路是指电路中的两个导线直接接触，导致电流直接通过，造成设备的异常工作或者烧毁。

解决电路短路问题的方法可以有以下几个步骤： 1. 找到短路点：使用多用电表等工具逐一检查导线，找到导致短路的原因。

2. 清除短路点：修复或更换导线，保持导线间的绝缘状态。

3. 检查设备：检查连接到短路导线上的设备，确保设备没有损坏。

电路断路电路断路是指电路中的导线被切断，导致电流无法流动，设备无法正常工作。

解决电路断路问题的方法可以有以下几个步骤： 1. 找到断路点：使用多用电表等工具逐一检查导线，找到导致断路的原因。

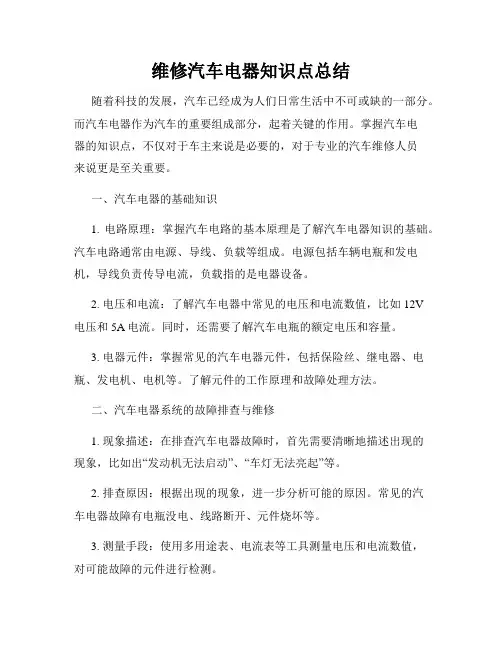

维修汽车电器知识点总结随着科技的发展，汽车已经成为人们日常生活中不可或缺的一部分。

而汽车电器作为汽车的重要组成部分，起着关键的作用。

掌握汽车电器的知识点，不仅对于车主来说是必要的，对于专业的汽车维修人员来说更是至关重要。

一、汽车电器的基础知识1. 电路原理：掌握汽车电路的基本原理是了解汽车电器知识的基础。

汽车电路通常由电源、导线、负载等组成。

电源包括车辆电瓶和发电机，导线负责传导电流，负载指的是电器设备。

2. 电压和电流：了解汽车电器中常见的电压和电流数值，比如12V电压和5A电流。

同时，还需要了解汽车电瓶的额定电压和容量。

3. 电器元件：掌握常见的汽车电器元件，包括保险丝、继电器、电瓶、发电机、电机等。

了解元件的工作原理和故障处理方法。

二、汽车电器系统的故障排查与维修1. 现象描述：在排查汽车电器故障时，首先需要清晰地描述出现的现象，比如出“发动机无法启动”、“车灯无法亮起”等。

2. 排查原因：根据出现的现象，进一步分析可能的原因。

常见的汽车电器故障有电瓶没电、线路断开、元件烧坏等。

3. 测量手段：使用多用途表、电流表等工具测量电压和电流数值，对可能故障的元件进行检测。

4. 故障处理：根据故障现象和测量结果，进行针对性的维修处理。

比如更换故障元件、修复线路等。

5. 故障预防：定期检查和保养汽车电器系统，确保其正常工作。

注意保持电器连接端的清洁和良好接触。

三、常见汽车电器故障及处理方法1. 电瓶故障：电瓶是汽车电器系统的重要组成部分，故障时常导致发动机无法启动。

处理方法包括更换电瓶、检查充电系统、清洁电瓶端子等。

2. 灯光故障：车灯、刹车灯等灯光故障是常见的问题。

可以通过更换灯泡、检查灯泡接触点、检查线路等方式进行处理。

3. 空调故障：空调不制冷或制热效果不好也是常见问题。

处理方法包括检查压缩机、清洗散热器、检查冷却液等。

4. 电动窗故障：电动窗升降功能失效通常是电动窗开关或电动机故障导致。

可以尝试更换开关或电动机来修复问题。

第一章汽车电工电子基础知识第一节电路的基本知识一、电路的组成电路是电流通过的路径.电路是一些电气设备，电器元件，按一定的方式组合起来，构成的电流的通路。

图1-1(a）所示为由电池、小灯泡、开关和连接导线构成的一个简单电路。

当合上开关时，电池向外输出电流,电流流过小灯泡，小灯泡就会发光.1、电路的组成一般电路是由电源、负载、中间环节三部分组成。

（1）电源是提拱电能的装置,它把其他形式的能量转换为电能.例如，干电池，发电机等。

（2）负载是取用电能的装置，是各种用电设备的总称．它把电能转换为其他形式的能量．例如：电灯、电炉、电动机等.(３)导线、开关等称为中间环节.用来传送，分配电能，控制电路的通断，保护电路安全正常运行。

(a） (b）图1-1灯泡发光的电路图二、电路的基本物理量1．电流电荷的定向移动形成电流，正电荷和负电荷的定向移动都形成电流。

在金属导体中,电流是自由电子有规则的定向运动形成.电流的大小用电流强度来表示。

电流强度简称为“电流”，等于单位时间内通过某一导体横截面的电荷量,电流分两种，即直流电流和交流电流。

单位是安培，简称安,符号为A。

2．电压和电位电压是电路中两点之间的电位差，它反映电场力对电荷做功的能力，数值上等于电场力把单位正电荷从电源的正极经外电路移到负极所做的功。

单位是伏特，简称伏，符号为V。

在电路中任意选一点为参考点，则某点到参考点的电压就叫做这一点（相对于参考点）的电位。

参考点在电路图中用符号“⊥”表示，如图1—2所示.在电气设备和汽车中常用大地和机壳及汽车车身作为接地点。

电位用符号V表示，如A点电位记作V A。

当选择O点为参考点时，则V A=U AO。

电路中某一点的图1-2 电位的表示电位实质上就是将单位正电荷从电路中的某一点移到参考点时获得或失去的能量大小。

电位与电压的关系：（1）电路中某一点的电位等于该点与参考点之间的电压。

因些，离开参考点讨论电位是没有意义的。

（2）参考点选的不同,电路中各点的电位值也不同,但是，任意两点之间的电压是不变的.所以,电路中各点的电位值的大小是相对的，而两点之间的电压值是绝对的。

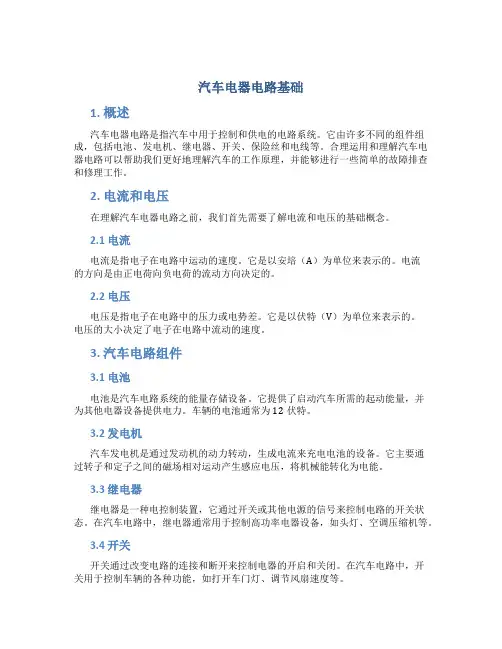

汽车电器电路基础1. 概述汽车电器电路是指汽车中用于控制和供电的电路系统。

它由许多不同的组件组成，包括电池、发电机、继电器、开关、保险丝和电线等。

合理运用和理解汽车电器电路可以帮助我们更好地理解汽车的工作原理，并能够进行一些简单的故障排查和修理工作。

2. 电流和电压在理解汽车电器电路之前，我们首先需要了解电流和电压的基础概念。

2.1 电流电流是指电子在电路中运动的速度。

它是以安培（A）为单位来表示的。

电流的方向是由正电荷向负电荷的流动方向决定的。

2.2 电压电压是指电子在电路中的压力或电势差。

它是以伏特（V）为单位来表示的。

电压的大小决定了电子在电路中流动的速度。

3. 汽车电路组件3.1 电池电池是汽车电路系统的能量存储设备。

它提供了启动汽车所需的起动能量，并为其他电器设备提供电力。

车辆的电池通常为12伏特。

3.2 发电机汽车发电机是通过发动机的动力转动，生成电流来充电电池的设备。

它主要通过转子和定子之间的磁场相对运动产生感应电压，将机械能转化为电能。

3.3 继电器继电器是一种电控制装置，它通过开关或其他电源的信号来控制电路的开关状态。

在汽车电路中，继电器通常用于控制高功率电器设备，如头灯、空调压缩机等。

3.4 开关开关通过改变电路的连接和断开来控制电器的开启和关闭。

在汽车电路中，开关用于控制车辆的各种功能，如打开车门灯、调节风扇速度等。

3.5 保险丝保险丝是一种电流过载保护装置，它可以在电路中出现故障时切断电流。

汽车电路中经常使用保险丝来保护电器设备和电路免受过载损坏。

3.6 电线电线是汽车电路中传输电流和信号的导线。

汽车电线通常由铜丝制成，具有良好的导电性能和耐高温性能。

4. 汽车电路连接方式4.1 并联连接并联连接是指将多个电器设备连接在同一个电源上，以便它们可以同时工作。

在并联连接中，每个电器设备都以独立的路径从电源获取电流。

4.2 串联连接串联连接是指将多个电器设备连接在一起，以便它们依次工作。
