《汽车电气设备构造与维修》（第2版）答案项目一汽车电气基础知识与识图任务检查汽车电气设备一、学习任务单答案1.汽车电气系统的作用是将电能转换成光能、热能或机械能输出。
2.现代汽车的电气设备种类和数量都很多，但总的来说由电源系统、起动系统、点火系统、照明与信号系统、仪表与报警系统、辅助电器系统、还有电子控制装置等组成。
3.汽车电源系统包括蓄电池和发电机两个主要部件。
4. 起动系统的作用是带动飞轮旋转使发动机曲轴达到必要的起动转速让发动机自行运转。
5. 点火系统的作用是将低压电（12V）转化为高压电(1万-2万伏)，适时的让火花塞点燃气缸内的可燃混合气。
6.汽车照明和信号系统中照明装置包括前照灯、雾灯、示宽灯等，其作用是确保车辆内外一定范围内合适的亮度；信号装置包括电喇叭、转向灯、倒车灯、制动灯等，其作用是告示行人、车辆引起注意，提供安全行车所必需的信号。
7.汽车仪表包括发动机转速表、车速表、燃油表、冷却液温度表等。
8.汽车电器的主要特点有单线制、负极搭铁、两个电源、用电设备并联、大电流开关通常加中间继电器、低压直流供电、安装有保险装置和用电设备并联等。
9.熔断器的作用是当电路中流过超过规定的电流时，熔断器自身发热而熔断，从而切断电路，防止烧坏电路连接导线和用电设备，并把故障限制在最小范围内。
10.一般情况下,汽车上使用的操纵开关的触点容量较小，不能直接控制工作电流较大的用电设备，常采用继电器来控制它的接通与断开，达到小电流控制大电流的作用。
汽车上的继电器有很多,常见的有三类：常开式继电器，常闭式继电器和混合式继电器。
11.认知万用表，写出下图中划线所指万用表各部件名称或功能。
12.认知电气符号，在下图中写出符号所指电气的名称或意义。
二、工作任务单答案检查汽车电气设备工作任务单班级：姓名：1.车辆信息记录品牌丰田整车型号TV7161GLD 生产年月2010.03 发动机型号1ZR 发动机排量 1.6 行驶里程125000 车辆识别码LFMAPE2CXA01758922.直流电压测量（使用万用表对指定元件进行测量）元件名称万用表档位标准值测量值判定5号电池直流电压档20V量程 1.5V 1.5V 异常□正常□√汽车蓄电池直流电压档20V量程12V 12.2V 异常□正常□√3.交流电压测量（使用万用表对指定元件进行测量）元件名称万用表档位标准值测量值判定墙面电源插座交流电压档500V里程220V 218V 异常□正常□√4.电阻测量（使用万用表对指定元件进行测量）元件名称万用表档位标准值测量值判定色环电阻电阻档20K量程15KΩ14.5KΩ异常□正常□√导线电阻档200量程小于1Ω无穷大异常□√正常□5.直流电流测量（使用万用表对指定元件进行测量）元件名称万用表档位标准值测量值判定汽车漏电电流直流电流200m档小于50mA 40mA 异常□正常□√6.继电器及熔断丝测量（使用万用表对指定元件进行测量）元件名称针脚电阻值加电后电阻判定元件名称电阻值判定项目二 电源系统 任务一 检修蓄电池一、学习任务单答案1. 蓄电池是一个化学电源，靠内部的化学反应在充电时将 电 能转变成 化学 能储存起来，在放电时将储存的 化学 能转变成 电 能供给用电设备。

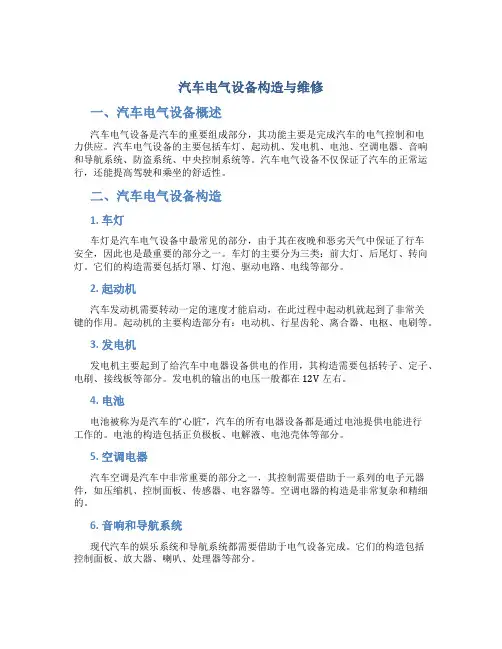

汽车电气设备构造与维修一、汽车电气设备概述汽车电气设备是汽车的重要组成部分，其功能主要是完成汽车的电气控制和电力供应。
汽车电气设备的主要包括车灯、起动机、发电机、电池、空调电器、音响和导航系统、防盗系统、中央控制系统等。
汽车电气设备不仅保证了汽车的正常运行，还能提高驾驶和乘坐的舒适性。
二、汽车电气设备构造1. 车灯车灯是汽车电气设备中最常见的部分，由于其在夜晚和恶劣天气中保证了行车安全，因此也是最重要的部分之一。
车灯的主要分为三类：前大灯、后尾灯、转向灯。
它们的构造需要包括灯罩、灯泡、驱动电路、电线等部分。
2. 起动机汽车发动机需要转动一定的速度才能启动，在此过程中起动机就起到了非常关键的作用。
起动机的主要构造部分有：电动机、行星齿轮、离合器、电枢、电刷等。
3. 发电机发电机主要起到了给汽车中电器设备供电的作用，其构造需要包括转子、定子、电刷、接线板等部分。
发电机的输出的电压一般都在12V左右。
4. 电池电池被称为是汽车的“心脏”，汽车的所有电器设备都是通过电池提供电能进行工作的。
电池的构造包括正负极板、电解液、电池壳体等部分。
5. 空调电器汽车空调是汽车中非常重要的部分之一，其控制需要借助于一系列的电子元器件，如压缩机、控制面板、传感器、电容器等。
空调电器的构造是非常复杂和精细的。
6. 音响和导航系统现代汽车的娱乐系统和导航系统都需要借助于电气设备完成。
它们的构造包括控制面板、放大器、喇叭、处理器等部分。
7. 防盗系统防盗系统是汽车电气设备中比较复杂的部分之一，包括防盗传感器、防盗控制器、车门锁系统等部分。
8. 中央控制系统中央控制系统是整个汽车电气设备的重心，它的作用是对车内所有的电气设备进行统一的控制和管理。
中央控制系统的构造要求非常高，包括控制面板、计算机、传感器等部分。
三、汽车电气设备维修在日常的行车过程中，由于汽车电气设备的长时间运行和振动，它们往往会出现一些故障需要及时进行维修。
汽车电气设备维修涉及到的技术较为复杂，小故障可以由车主自行排除，如果是大故障则需要由专业的汽车电气维修师傅来进行修理。

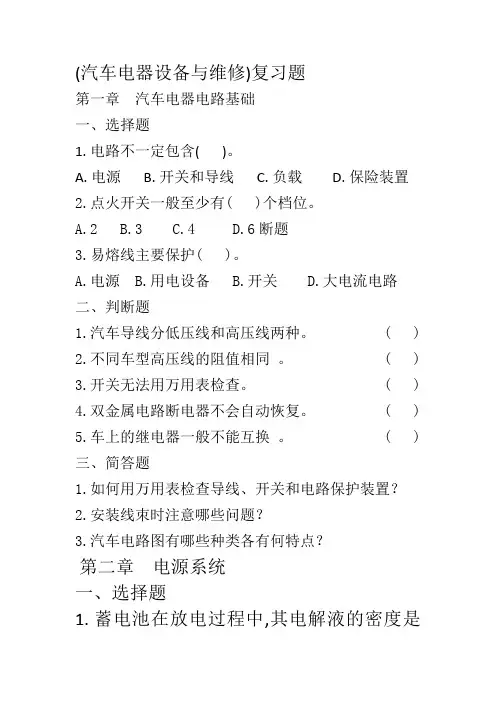

(汽车电器设备与维修)复习题第一章汽车电器电路基础一、选择题1.电路不一定包含( )。
A.电源B.开关和导线C.负载D.保险装置2.点火开关一般至少有( )个档位。
A.2B.3C.4D.6断题3.易熔线主要保护( )。
A.电源B.用电设备 B.开关 D.大电流电路二、判断题1.汽车导线分低压线和高压线两种。
( )2.不同车型高压线的阻值相同。
( )3.开关无法用万用表检查。
( )4.双金属电路断电器不会自动恢复。
( )5.车上的继电器一般不能互换。
( )三、简答题1.如何用万用表检查导线、开关和电路保护装置？2.安装线朿时注意哪些问题？3.汽车电路图有哪些种类各有何特点？第二章电源系统一、选择题1.蓄电池在放电过程中,其电解液的密度是( ).A.不断上升B.不断下降C.保持不变2.充足电的蓄电池电解液的密度一般为( )g/cm3A.1.0-1.3B.1.12-1. 20C.1.3-1.43.蓄电池电解液的温度下降,会使其起动容量( ).A.增加B.下降C.不变4.当蓄电池进行补充充电时,第一阶段的充电电流应选取其额定容量的( ).A.1/20B.1/15C.1/105.在放电过程中蓄电池极板上的活性物质将转变为( )A.流酸铅B.二氧化铅C.纯铅6.蓄电池在使用过程中,如发现电解液下降,应及时补充( ).A.电解液B.稀流酸C.蒸馏水7.下列哪一个原因可造成蓄电池极板硫化( ).A.大电流过度放电B.电解液面过高C.长期不充电8.甲说:在安装蓄电池连接线时,应先接起动机(正极)线,再接搭铁(负极)线.乙说:在拆蓄电池连接线时,要先拆搭铁(负极)线,再拆起动机(正极)线.你认为( ).A.甲对B.乙对C.甲乙都对D.甲乙都不对9.交流发电机的磁场绕组安装在( )上.A.定子B.转子C.电枢10.交流发电机所采用的励磁方法是( ).A.自励B.他励C.先他励后自励D.先自励后他励11.交流发电机转子的作用是( ).A.将交流电变为直流电B.发出三相交流电动势C.产生磁场12.发电机中性点输出的电压是发电机输出电压的( )A.1/4B.1/3C.1/213.发电机调节器是通过调整( )来调节发电机电压的.A.发电机的转速B.发电机的励磁电流C.发电机的输出电压14.在发电机运行中,不得使用( )的方法检查发电机的工作状况.A.万用表B.试灯C.试火15.在更换半导体元件时,电烙铁的功率应不大于( ).A.75WB.45WC.20W二、判断题1.对汽车用蓄电池的基本要求是容量大,内阻小,以保证具有足够的起动能力. ( )2.汽车用铅酸蓄电池主要由极板、隔板、电解液、外壳、联条、接线柱等组成. ( )3.在一个单格蓄电池中,正极板的片数总是比负极板的片数多一片. ( )4.在放电过程中,正、负极板上的活性物质都转变为硫酸铅. ( )5.将一个正极板和一个负极板浸入电解液中,就可获得2.1V的电动势. ( )6.在放电过程中,蓄电池的放电流越大,其输出容量就越大. ( ) 7 .为了防止冬季结冰,蓄电池电解液的密度越高越好. ( ) 8.在一个单格蓄电池中,将所有的正、负极板分别并联起来是为了提高输出电流. ( )9.定压充电既适用于初充电也适用于补充充电. ( ) 10.初充电一般采用定流充电,充电电流第一阶段应选额定容量的十五分之一. ( )11.电解液不纯,含有杂质是造成蓄电池自行放电的主要原因之一. ( ) 12.低温大电流放电容易造成蓄电池活性物质脱落,缩短蓄电池使用寿命. ( ) 13.普通交流发电机由定子总成、转子总成、电枢、整流器、前后端盖、电刷、带轮和风扇等组成. ( ) 14.在发电机整流器中增加中性点二极管的目的是为了提高发电机的输出功率. ( ) 15.交流发电机由定子产生磁场,转子产生三相交变电动势. ( ) 16.永磁式交流发电机是用永久磁铁代替转子磁场绕组产生磁场来工作的. ( ) 17.交流发电机的定子绕组通常采用三角形联结,整流器为二极管整流法. ( ) 18.交流发电机整流器中的正二极管的负极是发电机的正极. ( )19.交流发电机所采用的励磁方法是先他励后自励. ( ) 20.交流发电机调节器的作用是稳定发电机输出功率. ( ) 21.混合动力汽车也是以天然气、汽油、柴油为燃料的汽车. ( ) 22.燃料电池是一种把燃料的化学能直接转化为电能的装置转换装置. ( )三、简答题1.汽车电气产品的标称电压有哪几种?它们的含义分别表示什么?2.为什么汽车上采用负极搭铁方式布线?3.汽车用铅蓄电池的作用是什么?4.铅蓄电池主要由哪几部分组成?5.6-QA-100,6QA-40S(蓄电池的型号)的含义是什么?6.什么是蓄电池的额定容量?影响因素有哪些?7.什么情况下铅蓄电池应进行补充充电,充电终了有何特征?8.如何识别铅蓄电池的正、负极接线柱?9.那些蓄电池不能进行快速脉冲充电?10.怎样检查电解液面的高度?11.怎样测量电解液面的密度?12.在冬季使用铅蓄电池应注意哪些事项?13.怎样用调率放电计检查蓄电池的放电程度?14.普通交流发电机主要由几部分组成?15.九管交流发电机有哪些特点?磁场二极管的作用是什么?16.常用充电指示装置有哪几种形式?17.晶体管调节器有何特点?18.如何正确使用交流发电机和调节器?19.不充电表现为什么现象?如何诊断与排除?20.如何区分正二极管与负二极管?怎样判断二极管的好坏?第三单启动系统一、选择题1.直流串励式起动机中的串励是指( ).A.吸拉线圈和保持线圈串联连接B.励磁线圈和电枢绕组串联连接C.吸拉线圈和电枢绕组串联连接2.永磁式起动机是用永久磁铁代替普通起动机中的( ).A.电枢绕组B.励磁绕组C.电磁开关中的两个线圈3.起动机的励磁绕组安装在( ).A.转子B.定子C.电枢4.电磁操纵式起动机,在工作过程中吸引线圈和保持线圈是( )连接的.A.并联B.串联C.有时串联有时并联5.引起起动机空转的原因之一是( )A.蓄电池亏电B.单向离合器打滑C.电刷过短6.在检测起动机电枢的过程中( )是造成电枢不能正常工作的原因之一.A.换向器片和电枢铁心之间绝缘B.换向器片和电枢轴之间绝缘C.各换向器片之间绝缘7.减速型起动机和普通起动机的主要区别在于( )不同.A.控制装置B.传动机构C.直流电动机8.正常情况下起动机电磁开关上的点火开关接线柱与( )不相通.A.起动机磁场接线柱B.壳体C.蓄电池接线柱9.起动机安装起动继电器的目的不是为了( ).A.保护点火开关B.减少起动线路压降C.便于布线10.起动机工作时驱动轮的啮合位置由电磁开关中的( )线圈控制,使其保持不动.A.吸拉B.保持C.磁场二、判断题1.起动系统主要包括起动机和控制电路两部分. ( )2.普通起动机中保持线圈、励磁线圈和电枢绕组是串联连接. ( )3.起动机中的传动装置只能单向传递力矩 . ( )4.因起动机的电枢是用永久磁铁制成的所以称之为永磁式起动机. ( )5.起动机的磁场线圈与外壳之间始终是导的. ( )6.万用表检查电刷架时,安装磁场电刷的支架与外壳之间应该是绝缘的. ( )7.起动机电枢轴承装配过紧有可能造成起动机运转无力. ( )8.起动机失去自动保护功能的原因之一,可能是发电机中性点无电压. ( )9.吸拉线圈断路必然会造成起动机空转.( )10.串励式直流电动机,由于具有较“软”的机械特性,因此常用于减速型起动机.( )三、简答题1.起动系统的作用是什么?电力起动系统由哪些零部件组成?2.起动机由哪三大部分组成,它们的作用是什么 ?3.QD124(型起动机)的含义是什么?4.直流串流式电动机有何突出优点?5.起动机使用注意事项有哪些?6.简述电磁操纵机构的工作原理?7.起动机解体和装复注意事项有哪些?8.起动机的调整项目有哪些?如何调整?9.电磁操纵式起动机不转的故障原因是什么?如何诊断排除?10.起动机转动无力的原因是什么?如何诊断排除?11.起动机空转的原因是什么?如何诊断排除?第四章照明、信号、仪表、报警系统一、选择题1.汽车的前雾灯为黄色,后雾灯为( ).A.白色B.黄色C.红色2.夜间行车接通前照灯的近光时,小灯(示位灯)( ).A.一定亮B.一定不亮C.可亮可不亮3.能将反射光束扩展分配,使光形分布更适宜汽车照明的器件是( ).A.反射镜B.配光镜C.配光屏4.四灯制前照灯的内侧两灯一般使用( ).A.双丝灯泡B.单丝灯泡C.两者都可以5.耗能小发光强使用寿命长且无灯丝的汽车前照灯是( ).A.封闭式前照B.投射式前照灯C.氙气灯6.对于电热式机油压力表,传感器的平均电流大,其表指示的( ).A.压力大B.压力小C.压力可能小也可能大7.若负温度系数热敏电阻水温传感器的电源线直接搭铁,则水温表( ).A.指示值最大B.指示值最小C.没有指示8.若通向燃油传感器的线路搭铁,则对于电磁式燃油表的指示值( ).A.为零B.为1C.摆动9.若稳压器工作不良,则( ).A.只有电热式水温表和双金属式机油压力表示值不准B.只能电热式燃油表和双金属式机油压力表示值不准C.只能电热式水温表和电热式燃油表示值不准10.燃油传感器的可变电阻采用末端搭铁是为了( ).A.便于连接导线B.避免产生火花C.搭铁可靠二、判断题1.配光屏安装在近光灯丝的上方. ( )2.投射式前照灯可用于前照灯的近,远光灯,也可用作雾灯. ( )3.在调整光束位置时,对于具有双丝灯泡的前照灯,应该以调整近光光速为主. ( )4.氙气灯由石英灯泡,变压器和电子控制器组成,没有传统的钨丝. ( )5.电热式闪光器安装在转向开关和灯泡之间,用以控制灯泡的闪光频率. ( )6.汽车前照灯的防眩目措施主要有远,近光变换和近光灯丝加装配光屏.7.更换卤素灯泡时,不要用手触摸灯泡部位,以免粘上油污汗液影响散热,缩短灯泡的使用寿命. ( ) 8.为使机油压力表指示准确,通常在其电路中安装稳压器. ( ) 9.使用仪表中的车速信号一般来自点火脉冲信号. ( ) 10.汽车倒车时,当车尾部与障碍物小于一定距离时,倒车灯自动亮. ( ) 11.当发动机的冷却液温度高于80度时,水温警告灯亮. ( ) 12.当充电指示灯亮时,说明蓄电池正在被充电 . ( ) 三简答题1.汽车上常见的外部灯具主要有哪些?2.对汽车前照灯有哪些要求?3.汽车前照灯主要有哪几部分组成?4.如何用屏幕法检查汽车前照灯的配光性能?5.前照灯的防眩目措施有哪些?6.常见的汽车转向灯闪光器有哪几种?试述旁热翼片式闪光器的工作原理?7.如何调整盆形电喇叭的音调和音量?8.试述电磁式电流表的工作原理?9.试述电热式水温表配热敏电阻式水温传感器的工作原理?10.试述电热式仪表稳压器的工作原理?11.试述膜片式机油压力过低警报灯的工作原理?12.简述汽车仪表电子化的优点? 第五章空调系统一、选择题1汽车空调系统中的哪个装置能够将气体制冷剂变为液态? ( )A蒸发器 B膨胀阀 C冷凝器 D压缩机2.关于汽车空调中的压缩机以下哪种说法不正确?( )A压缩机从蒸发器中吸入气态制冷剂B只有气态制冷剂可以压缩,否则会损坏压缩机C压缩机压缩制冷剂,产生高温高压的气态制冷剂进入蒸发器D低压侧压力高,高压侧压力低,此故障多数为压缩机内部有泄漏3若汽车空调高压侧正常值是15kgf/㎝相当于多少pa?( )A.15B. 1.5C.1500D.15000004下列关于自动空调的各个传感器的安装位置的叙述,哪一个正确?( )A环境温度传感器安装在空调装置的蒸发器旁B空调冷却液温度传感器安装在发动机缸体出水口附近C车内温度传感器安装在仪表台附近D蒸发器传感器安装空调冷凝器前方附近5将液态制冷剂注入完全排空的空调系统时,下列哪一种程序正确? ( )A确信低压手动阀打开B确保整个过程低压手动阀打开,并让制冷剂倒置C在给系统注入液态制冷剂时,不要运转发动机D注入完成后,完全关闭低压手动阀6以下说法正确的是:( )A延长抽真空的时间,可以有效的排除空调系统中存在的水分B进入空调系统的水分是可以被干燥罐吸收的,所以不用担心水分的进入C冰堵多在干燥罐处产生D一滴水进入空调系统不足以对空调系统造成不良的影响7关于冷凝器,下列说法正确的是:( )A.制冷剂进入冷凝器时几乎为100%的蒸气,离开时为100%的液态制冷剂B.制冷剂是由冷凝器的顶部进入,由底部流出C.冷凝器内部发生堵塞后可以用汽油清洗D.清洗冷凝器外部的污物时,用高压水枪更为有效8.能将制冷剂的热量散发到大气中,使高温高压的蒸气变为高温高压的液体,这个装置是( )A.压缩机B.蒸发器C.冷凝器9.对于离合器循环控制系统,压缩机工作状况是( )A.工作→停止→工作的循环状态B.一直工作C.不能确定10.斜盘式压缩机用于国产( )车型A.桑塔纳2000B.神龙富康C.北京2021二、判断题1.电磁离合器是压缩机总成的一部分. ( )2.冷凝器安装在车厢内. ( )3.蒸发器安装在车厢内. ( )4.膨胀阀能控制调节制冷剂流量的大少.( )5.通过观察窗可以看到制冷剂的流动状态,从而判断制冷系统的工作状况. ( )6空调开关用于控制汽车空调是否投入工作.( )7.空调不能作为强制通风换气装置使用.( )8.温度传感器通过检测蒸发表面的温度,控制电磁离合器的工作. ( ) 9.R134a空调制冷剂系统压力比R12系统压力低. ( ) 10.若在高速超车时,继续使用空调,会使车辆加速性能降低. ( )三、简答题1.汽车空调系统的功用是什么,主要由哪几部分组成?2. 汽车空调系统主要由哪些部件组成,各部件的功用是什么?3.什么是制冷循环?制冷循环过程分为哪四个过程?汽车空调系统是怎样将车内温度降低的?4. 汽车空调系统常用安全保护装置有哪些?基工作原理分别是什么?5. 汽车空调控制装置有哪些?保护装置有哪些?6.说明微机控制自动空调的工作原理?7.如何正确使用空调?8.空调的日常保养有哪些内容?9.空调的基本电路组成及控制内容是什么?10.如何检测空调的零部件?第6章辅助电器系统一、选择题1.电动车窗的电动机一般为( ).A单向直流电机 B.双向直流电机C.永磁双向直流电机2.检查电动车窗左后电动机时,用蓄电池的正负极分别接电动机连接端子后,电动机转动,互换正负极和端子的连接后,电动机反转,说明( ).A.电动机状况良好B.不能判断电动机的好坏C.电动机损坏3.在电动座椅中,一般一个电动机可完成座椅的( ).A.1个方向的调整B.2个方向的调整C.3个方向的调整4.每个电动后视镜的后面都有( )电动机驱动.A.1个B.2个C.3个5.中控门锁系统中的门锁控制开关用于控制所有车门锁的开关,安装在( ).A.驾驶员侧门的内侧扶手上B.每个车门上C.门锁总成中6.门锁控制开关的作用是( ).A.在任意一车门内侧实现开锁和锁门动作B.在任意一车门内侧实现开锁和锁门动作C.在驾驶员侧车门内侧实现开锁和锁门动作( ).7.电动座椅前后方向的调节量一般为( ).A.30㎜B.80㎜C.120㎜D.180㎜8.在刮水器电动机总成中装有过载保护器的目的是( ).A.保护电动机不被烧坏B.在刮水器阻滞时切断电路C.刮水片被冻住时,断开电机D.以上都正确9.除霜器通常带有限时的继电器控件,它可以使( ).A.除霜器工作一定时间B.除霜器工作直至后窗干净C.除霜器与点火开关无关D.以上均不正确10.电动座椅在任何方向均不能移动,最不可能的原因是( ).A.电源断路B.开关断路C.电机断路D.电机过载保护器断开二、判断题1.电动车窗一般装有两套开关,分别为总开关和分开关,这两个开关之间的电路互相独立的. ( )2.每个电动后视镜的镜片后面都有4个电动机来实现后视镜的调整. ( )3.永磁式刮水电动机是通过改变正、负电刷之间串联线圈的个数来实现变速的. ( )4.检查电动刮水器的自动复位功能时,可以让电动机停在停止时的位置,然后进行相关的检查. ( )5.电动车窗主控开关上总开关控制分开关的搭铁线. ( )6.带储存功能的电动座椅,采用了计算机控制,它能将选定的座椅调节位置进行存储,只要按指定的按键开关,座椅就会自动调节到预先选定的位置上. ( ) 7.打开点火开关,防盗警告灯闪亮后熄灭,说明防盗装置有故障. ( ) 8.只要碰撞传感器检测到汽车发生碰撞而触发,安全气襄就一定会引爆. ( ) 9.汽车安全带是一种保护乘员的主动安全装置. ( )10.大多数辅助电器的电路都有继电器.( )11.匹配智能钥匙时,可以只匹配一把,以前匹配的钥匙可以继续使用. ( ) 12.打开行李箱门,可以解除防盗系统警报. ( )三、简答题1.简述两速永磁式刮水电动机的工作原理?2.电动车窗主要由哪些部件组成?其中升降机构有哪几种?3.何谓电动车窗手动升降?何谓自动升降?4.结合电动车窗、电动座椅、电动后视镜和中控门锁的相关知识,分析双向电动机的检查思路?5.目前常见防盗装置有几类?各有何特点?6.简述安全气襄工作原理和工作过程?7.简述桑塔纳2000GSi电动刮水器和风窗洗涤装置故障诊断步骤?8.简述驾驶员侧的电动车窗不运转的故障诊断?9.如何进行后视镜开关的检测?10.如何进行座椅开关、电动机的检查?11.如何进行座椅储存功能的恢复?12.如何对中央控件门锁故障进行检修?13.检修安全气襄使用万用表时应注意什么?14.如何对安全带系统进行故障诊断?15.如何进行安全带系统的检查?。
