片上系统的设计与优化研究

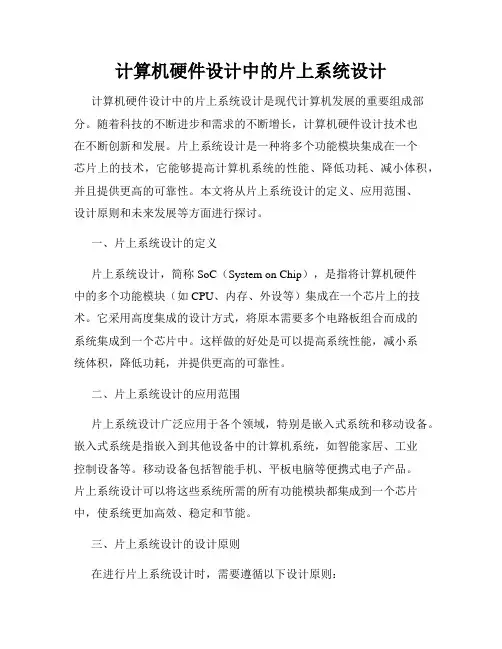

计算机硬件设计中的片上系统设计计算机硬件设计中的片上系统设计是现代计算机发展的重要组成部分。

随着科技的不断进步和需求的不断增长，计算机硬件设计技术也在不断创新和发展。

片上系统设计是一种将多个功能模块集成在一个芯片上的技术，它能够提高计算机系统的性能、降低功耗、减小体积，并且提供更高的可靠性。

本文将从片上系统设计的定义、应用范围、设计原则和未来发展等方面进行探讨。

一、片上系统设计的定义片上系统设计，简称SoC（System on Chip），是指将计算机硬件中的多个功能模块（如CPU、内存、外设等）集成在一个芯片上的技术。

它采用高度集成的设计方式，将原本需要多个电路板组合而成的系统集成到一个芯片中。

这样做的好处是可以提高系统性能，减小系统体积，降低功耗，并提供更高的可靠性。

二、片上系统设计的应用范围片上系统设计广泛应用于各个领域，特别是嵌入式系统和移动设备。

嵌入式系统是指嵌入到其他设备中的计算机系统，如智能家居、工业控制设备等。

移动设备包括智能手机、平板电脑等便携式电子产品。

片上系统设计可以将这些系统所需的所有功能模块都集成到一个芯片中，使系统更加高效、稳定和节能。

三、片上系统设计的设计原则在进行片上系统设计时，需要遵循以下设计原则：1.模块化设计：将系统划分为多个模块，每个模块负责不同的功能，并且模块之间可以独立设计、测试和调试。

这样可以提高设计效率和可维护性。

2.硬件与软件协同设计：片上系统设计中，硬件模块与软件模块之间需要密切配合。

硬件模块的设计需要考虑软件的要求，而软件的编写也要充分考虑硬件的特性。

这样可以提高系统的性能和稳定性。

3.功耗优化：片上系统设计需要考虑到系统的功耗问题。

通过优化电路设计、采用低功耗材料和技术，以及合理的功耗管理策略，可以降低系统的功耗，延长电池寿命。

4.可靠性设计：片上系统设计需要考虑到系统的可靠性和稳定性。

通过采用冗余设计、错误检测与纠正技术、温度与电压管理等手段，可以提高系统的可靠性和容错性。

嵌入式系统中的片上系统设计与实现技术嵌入式系统是指将计算机技术与各种应用领域相结合，嵌入到具体的产品或设备中，并且能够完成特定任务的一种计算机系统。

在嵌入式系统中，片上系统（SoC）被广泛应用。

片上系统是指将计算机核心、存储系统、通信接口、外设、调度器等功能集成到一个芯片上，形成一个完整的计算机系统。

片上系统设计与实现技术是嵌入式系统开发中的核心内容，具有重要意义。

下面将详细介绍一些嵌入式系统中的片上系统设计与实现技术。

1. 硬件设计技术：片上系统的硬件设计是整个系统的基础，包括处理器核心的选择与设计、存储系统的设计、通信接口的设计、外设的设计等。

在选择处理器核心时，需要考虑功耗、性能、可编程性等因素；在设计存储系统时，需要根据应用需求选择合适的存储器类型，如RAM、Flash等，并合理设计存储器的组织结构；在设计通信接口时，需要根据数据传输的要求选择合适的接口类型，如UART、SPI、I2C等；在外设的设计中，需要根据具体应用需求选择适当的传感器、执行器等外设。

2. 软件设计技术：片上系统的软件设计是指针对具体应用需求，为系统开发相应的软件。

软件设计包括编写驱动程序、编写嵌入式操作系统、编写应用软件等。

在编写驱动程序时，需要充分了解硬件的特性和功能，充分利用硬件资源，提高系统性能；在编写嵌入式操作系统时，需要选择合适的操作系统，如Linux、RTOS等，并为系统开发相应的设备驱动程序和应用服务；在编写应用软件时，需要根据具体应用需求，设计相应的算法和实现。

3. 片上系统的布局与布线技术：片上系统中，各个功能模块需要相互连接，完成数据传输与处理。

布局与布线技术是指将各个模块在芯片上合理排布，并设计合理的连线。

在布局时，需要考虑各个功能模块之间的连接关系，尽量减少信号传输的路径长度，降低传输时延和功耗；在布线时，需要根据信号传输的特性，选择合适的线宽和线距，保证信号传输的质量。

4. 功耗优化技术：在嵌入式系统中，功耗是一个重要的性能指标。

集成电路的片上系统集成与设计技术手段集成电路（IC）是现代电子设备的核心组成部分，它通过将大量的微小电子元件，如晶体管、电阻、电容等，集成在一块小的硅片上，实现了复杂的功能。

随着科技的快速发展，集成电路的功能越来越强大，片上系统（System-on-Chip, SoC）的概念应运而生。

片上系统集成与设计技术手段成为集成电路领域的重要研究方向。

1. 片上系统集成片上系统集成是指将整个系统或多个系统集成在一块集成电路芯片上，从而实现各种功能。

这种集成方式可以大大缩小系统的体积，降低功耗，提高性能和可靠性。

SoC的集成度可以从简单的微处理器核心和几块模拟电路，到复杂的包含多个处理器核心、图形处理单元、数字信号处理器、存储器、接口等全功能系统。

2. 设计技术手段为了实现高集成度的片上系统，设计人员需要采用多种先进的设计技术手段：2.1 硬件描述语言（HDL）硬件描述语言是用于描述电子系统结构和行为的语言，如Verilog和VHDL。

通过使用HDL，设计人员可以在抽象层次上描述整个系统，而无需关心底层电路的具体实现。

这使得设计人员能够更加专注于系统的功能和性能，提高设计效率。

2.2 库和IP核心在片上系统集成过程中，利用已有的库和IP（Intellectual Property）核心可以大大缩短设计周期。

库提供了常用的模块，如乘法器、加法器等；IP核心则是预先设计好的模块，如处理器核心、DSP核心等。

通过复用这些模块和核心，设计人员可以快速构建复杂的片上系统。

2.3 综合和布局规划综合是将HDL描述转换为底层电路的过程。

在这个过程中，综合工具会考虑电路的性能、面积和功耗等因素，自动选择合适的电路实现。

布局规划则是确定电路在芯片上的位置和连接关系，其目标是优化电路的性能和功耗，同时满足面积和制造要求。

2.4 仿真和验证在设计过程中，需要进行多次仿真和验证，以确保设计的正确性和可靠性。

仿真是在软件层面上模拟电路的行为，验证则是通过测试芯片来验证电路的功能和性能。

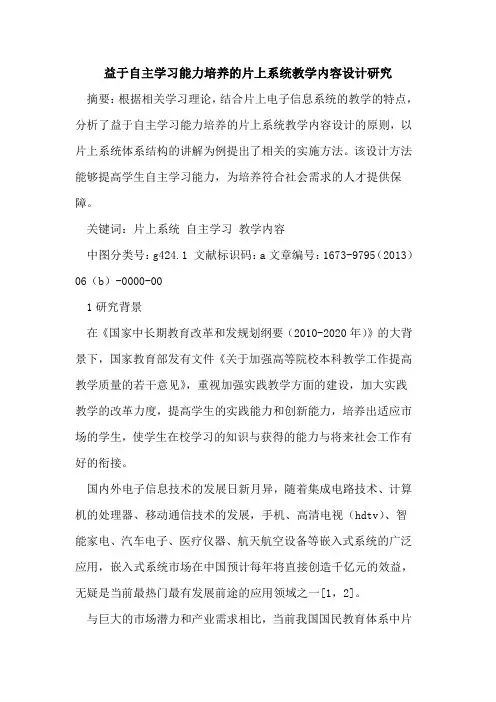

益于自主学习能力培养的片上系统教学内容设计研究摘要：根据相关学习理论，结合片上电子信息系统的教学的特点，分析了益于自主学习能力培养的片上系统教学内容设计的原则，以片上系统体系结构的讲解为例提出了相关的实施方法。

该设计方法能够提高学生自主学习能力，为培养符合社会需求的人才提供保障。

关键词：片上系统自主学习教学内容中图分类号：g424.1 文献标识码：a文章编号：1673-9795（2013）06（b）-0000-001研究背景在《国家中长期教育改革和发规划纲要（2010-2020年）》的大背景下，国家教育部发有文件《关于加强高等院校本科教学工作提高教学质量的若干意见》，重视加强实践教学方面的建设，加大实践教学的改革力度，提高学生的实践能力和创新能力，培养出适应市场的学生，使学生在校学习的知识与获得的能力与将来社会工作有好的衔接。

国内外电子信息技术的发展日新月异，随着集成电路技术、计算机的处理器、移动通信技术的发展，手机、高清电视（hdtv）、智能家电、汽车电子、医疗仪器、航天航空设备等嵌入式系统的广泛应用，嵌入式系统市场在中国预计每年将直接创造千亿元的效益，无疑是当前最热门最有发展前途的应用领域之一[1，2]。

与巨大的市场潜力和产业需求相比，当前我国国民教育体系中片上电子信息系统的课程定位不够清晰、完整，对学生综合开发能力和创新能力的培养不够重视，对学生实践锻炼、自主学习能力的培养等较为缺乏，培养的人才难以满足社会嵌入式产业发展需要[1]。

我们身处知识经济、信息化时代，当代学生与他们的前辈相比，需要学的东西更多，压力更大，对综合能力的要求更高。

而传统课堂教学中教师“一言堂”讲授的教学模式无法激发各个层次学生最佳学习状态，多数学生自发学习的兴趣和激情被削弱，自学、研究、创新能力难以进一步提升。

所以我们应该更加重视培养学生的自主学习能力，关注他们学习兴趣、动机的激发和保持，关注他们学习迁移能力的培养。

芯片设计中的片上系统设计方法研究与实现随着信息技术的快速发展，芯片设计变得越来越重要。

在芯片设计过程中，片上系统设计方法是一项关键任务。

本文将探讨片上系统设计方法的研究与实现，在不设计政治的前提下，深入介绍相关概念、方法和实践。

1. 片上系统设计方法概述片上系统（System on Chip，SoC）是一种将多个功能集成在一个芯片上的设计方法。

片上系统设计方法旨在实现高度集成、高性能、低功耗、低成本的芯片。

其设计是将处理器核、外围设备、存储器等功能模块集成在一个芯片上，实现功能的同时尽可能减小功耗和占用面积。

2. 黑箱设计与白箱设计在片上系统设计中，存在两种主要的设计方法：黑箱设计和白箱设计。

黑箱设计是一种模块化的设计方法，各功能模块相互独立，通过接口进行连接。

在黑箱设计中，各模块的实现细节对其他模块来说是透明的，只关注功能的输入和输出。

这种设计方法简化了设计过程，提高了设计效率，但在整合时可能出现接口不兼容等问题。

白箱设计是一种更细粒度的设计方法，将各模块的实现细节考虑在内。

在白箱设计中，设计者需要深入了解各个模块的实现，并在设计过程中进行优化和调整。

这种设计方法可以提高整体性能和灵活性，但对设计者的要求更高，也更加复杂。

3. 片上系统设计流程片上系统设计流程包括需求分析、体系结构设计、功能模块设计、验证和调试等环节。

需求分析阶段，设计者根据芯片功能的需求，进行功能和性能的分析。

这一阶段需要考虑功耗、面积、性能等要素，确定整体设计的目标和约束条件。

体系结构设计阶段，设计者将整体结构分成多个功能模块，确定各个模块之间的连接方式。

这一阶段需要对芯片功能的实现方式进行抽象和细化，确定各个模块的功能和接口。

功能模块设计阶段，每个模块的实现细节被具体化。

设计者需要设计各个模块的电路、逻辑和物理布局，确保每个模块的功能和性能达到预期。

验证和调试阶段，设计者对设计的芯片进行功能和性能的验证，并进行调试和优化。

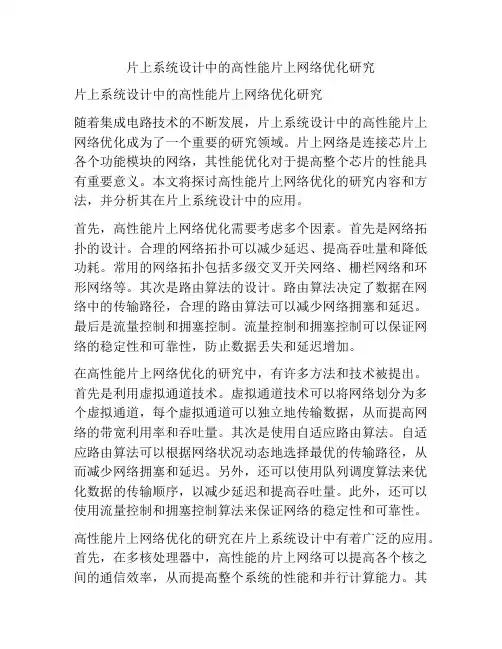

片上系统设计中的高性能片上网络优化研究片上系统设计中的高性能片上网络优化研究随着集成电路技术的不断发展，片上系统设计中的高性能片上网络优化成为了一个重要的研究领域。

片上网络是连接芯片上各个功能模块的网络，其性能优化对于提高整个芯片的性能具有重要意义。

本文将探讨高性能片上网络优化的研究内容和方法，并分析其在片上系统设计中的应用。

首先，高性能片上网络优化需要考虑多个因素。

首先是网络拓扑的设计。

合理的网络拓扑可以减少延迟、提高吞吐量和降低功耗。

常用的网络拓扑包括多级交叉开关网络、栅栏网络和环形网络等。

其次是路由算法的设计。

路由算法决定了数据在网络中的传输路径，合理的路由算法可以减少网络拥塞和延迟。

最后是流量控制和拥塞控制。

流量控制和拥塞控制可以保证网络的稳定性和可靠性，防止数据丢失和延迟增加。

在高性能片上网络优化的研究中，有许多方法和技术被提出。

首先是利用虚拟通道技术。

虚拟通道技术可以将网络划分为多个虚拟通道，每个虚拟通道可以独立地传输数据，从而提高网络的带宽利用率和吞吐量。

其次是使用自适应路由算法。

自适应路由算法可以根据网络状况动态地选择最优的传输路径，从而减少网络拥塞和延迟。

另外，还可以使用队列调度算法来优化数据的传输顺序，以减少延迟和提高吞吐量。

此外，还可以使用流量控制和拥塞控制算法来保证网络的稳定性和可靠性。

高性能片上网络优化的研究在片上系统设计中有着广泛的应用。

首先，在多核处理器中，高性能的片上网络可以提高各个核之间的通信效率，从而提高整个系统的性能和并行计算能力。

其次，在图像处理器和视频处理器中，高性能的片上网络可以实现快速的数据传输和处理，从而提高图像和视频的处理速度和质量。

另外，在通信芯片中，高性能的片上网络可以提高通信速率和可靠性，从而提高通信系统的性能和稳定性。

总之，高性能片上网络优化是片上系统设计中的重要研究领域。

通过合理的网络拓扑设计、优化的路由算法和流量控制算法，可以提高片上网络的性能，降低延迟和功耗，从而提高整个芯片的性能和功能。

片上系统的设计与实现随着科技的进步，以及人们对电子产品需求的日益增多，电子产品的设计与制造也呈现出飞速发展的趋势。

而在电子产品的开发过程中，片上系统（SoC）的设计与实现起着至关重要的作用。

本文将探讨片上系统的设计与实现，并提出一些相关的技术方案。

一、什么是片上系统片上系统，英文名System on Chip，简称SoC，是指将若干种电子元器件、数字电路和模拟电路等功能模块集成在一块芯片上的电子系统。

这些功能模块包括处理器、存储器、外设接口等。

与传统的电路板设计不同，片上系统的设计更加紧凑、高效，占用空间更小，功耗也更低。

同时，所有的功能模块都在一个芯片内部，因此也减少了板间连接带来的干扰和电磁波辐射等问题，从而提高了系统的可靠性和稳定性。

二、片上系统的设计方案1.集成与裁剪的平衡片上系统所集成的芯片的功能模块数目非常多，因此设计师需要在平衡芯片的功能与所需要的面积、功耗之间做出折中。

具体来说，对于实现过程中可以适当的裁剪一些不必要的模块，同时根据所需的芯片性能适当增加模块数量。

2.系统总线设计针对一般的片上系统，通常需要通过一个统一的总线来完成内部芯片间的通信，通过总线集成芯片内不同的功能模块，才能使芯片的物理面积、功耗和成本均达到最优解，同时也使整个芯片的后续设计和维护更为方便。

3.功耗优化功耗将直接影响方案的成本和芯片的使用寿命等方面。

在芯片片上系统的设计过程中，需要尽可能地降低功耗。

在实现过程中采用各种功耗优化技术，例如降低峰值功率、利用在运行低功耗时钟等技术。

4.原型研发在设计方案之后，我们需要制造一个芯片原型，通过实际的测试与验证来检测方案的可行性。

根据原型测试结果，可以针对性地进行效率和功耗优化，从而对方案进行再次完善。

5.软件接口编程软件接口编程非常重要，需要软件开发工程师和硬件工程师共同完成。

在芯片分析和设计方案构建完毕后，十分必要的步骤。

软件接口的编程主要是要求芯片硬件与软件在交互通讯方面的协议建立和优化。

片上系统可重构性设计与实现方法片上系统可重构性设计与实现方法随着电子技术的不断发展，片上系统（SoC）已经成为现代电子产品中的重要组成部分。

片上系统的设计和实现过程中，可重构性是一个重要的考量因素。

可重构性主要体现在系统的灵活性、可扩展性和可维护性等方面。

本文将重点介绍片上系统可重构性的设计和实现方法。

1. 模块化设计模块化设计是片上系统可重构性的重要保证。

通过将系统划分为若干个功能独立的模块，可以降低系统的复杂性，提高系统的可重构性。

在模块化设计过程中，可以采用标准接口和通信协议，使得模块之间可以独立开发、独立测试和独立替换。

同时，可以采用面向对象的设计方法，通过继承和接口的方式，实现模块的可重用性，提高系统的可扩展性。

2. 分层设计分层设计是片上系统可重构性的另一种设计方法。

通过将系统划分为若干个层次，每个层次负责不同的功能，可以实现系统的模块化和可重构化。

分层设计可以将系统的功能分解为独立的、关注点单一的模块，使得系统的各个层次可以独立开发、独立测试和独立替换。

同时，通过定义合适的接口和协议，可以实现不同层次之间的通信和交互，提高系统的灵活性和可扩展性。

3. 配置管理配置管理是片上系统可重构性的关键环节。

配置管理主要包括硬件配置和软件配置两个方面。

在硬件配置方面，可以通过设计可重构的硬件模块和接口，实现硬件的动态重配置。

例如，通过配置FPGA（现场可编程门阵列）或PLD（可编程逻辑器件），可以实现硬件功能的实时切换。

在软件配置方面，可以通过配置文件或注册表等方式，实现软件功能的动态切换。

配置管理可以提高系统的灵活性和可扩展性，使系统适应不同的应用需求。

4. 软件定义软件定义是片上系统可重构性的重要手段之一。

通过采用软件定义的方式，可以实现片上系统的功能和架构的动态调整。

例如，可以采用软件定义网络（SDN）的方式，实现网络功能的动态配置和调整。

此外，通过采用面向服务的架构（SOA），可以实现系统功能的动态组合和复用。
