(完整版)管道压力等级

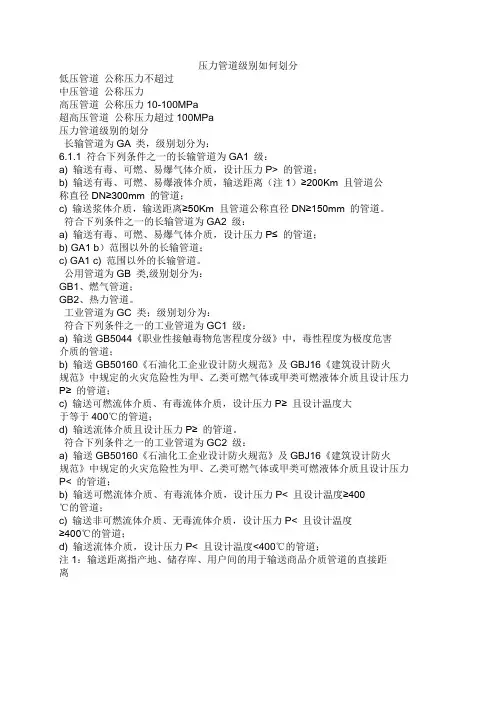

压力管道级别如何划分低压管道公称压力不超过中压管道公称压力高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分长输管道为GA 类，级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a) 输送有毒、可燃、易爆气体介质，设计压力P> 的管道；b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道；c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。

符合下列条件之一的长输管道为GA2 级：a) 输送有毒、可燃、易爆气体介质，设计压力P≤ 的管道；b) GA1 b）范围以外的长输管道；c) GA1 c) 范围以外的长输管道。

公用管道为GB 类,级别划分为：GB1、燃气管道；GB2、热力管道。

工业管道为GC 类；级别划分为：符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥ 的管道；c) 输送可燃流体介质、有毒流体介质，设计压力P≥ 且设计温度大于等于400℃的管道；d) 输送流体介质且设计压力P≥ 的管道。

符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P< 的管道；b) 输送可燃流体介质、有毒流体介质，设计压力P< 且设计温度≥400℃的管道；c) 输送非可燃流体介质、无毒流体介质，设计压力P< 且设计温度≥400℃的管道；d) 输送流体介质，设计压力P< 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1:管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa)C：400LB D:600LB（11Mpa)E：900LB（15Mpa)F：1500LB(26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号（I J O X 不用）
低压：H:0.25Mpa K：0.6Mpa L：1.0Mpa M:1.6Mpa
中压：N：2.5 Mpa P：4。

0 Mpa Q：6。

4 Mpa R：10。

0 Mpa 高压：S：16.0 Mpa T:20.0 Mpa U:22。

0 Mpa V:25.0 Mpa W：32。

0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E:不锈钢F:有色金属G：非金属H：衬里及内防腐
五：项目代号
外管:083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成:708 尿素:801 二氧化碳压缩:802。

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道(GA)、公用管道(GB)、工业管道(GC)压力管道共分为2级别16个品种，品种-品种代号如下：长输管道(GA):GA1(1)fGA11;GA1(2)fGA12;GA1(3)fGA13;GA1⑵rGA21;GA2(2)fGA22;GA2(3)fGA23;公用管道(GB):GBHGB1;GB2＞GB2;工业管道(GC):GC1(1)fGC11;GC1(2)fGC12;GC1(3)fGC13;GC1(4)—GC14;GC2⑴rGC21;GC2⑵rGC22;GC2⑶rGC23;GC2(4)fGC24;2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》(SH3059)分类：SHA:①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯睛、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道(丙烯睛、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烧、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD:设计温度低于-29C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316)分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力W10MPa和设计温度介于-20〜186c之间的流体.压力管道范围(《管规》第一章第三条、《办法》第一章第二条)(1)输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及！"#!”《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；(3)最高工作压力＞=0.1MPa,输送介质为气(汽)体、液化气体的管道；(4)最高工作压力＞=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；(5)前四项规定的管道的附属设施及安全保护装置。

管道的压力等级|标准管件的公称压力等级|壁厚等级管道压力等级前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。

管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。

管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。

而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。

压力等级的确定是压力管道设计的基础，也是设计的核心。

它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。

5.1 设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。

这里所说的设计条件主要是指设计压力和设计温度。

管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。

最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。

设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。

a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。

表5-1 一般情况下管道元件的设计压力确定b. 管道中有安全泄压装置时，管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。

设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。

此时管道的设计压力应不低于安全泄压装置的设定压力。

c. 管道中有高扬程的泵对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。

压力管道分为：长输管道为GA类，级别划分为：1．符合下列条件之一的长输管道为GAl级：(1)输送有毒可燃易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒可燃易爆液体流体介质，输送距离（输送距离指产地储存库用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

2．符合以下条件之一的长输管道脚GA2级。

(1)输送有毒可燃易爆气体介质，设计压力P≤1．6PMa的管道；(2)GAl(2)范围以外的管道；(3)GAl(3)范围以外的管道。

二公用瞥道为GB类，级别划分如下：GBl：燃气管道；GB2：热力管道。

三工业管道为GC类，级别划分如下：1符合下列条件之一的工业管道为GC1级：(1)输送GB5044职业性接触毒物危害程度分级中规定毒性程度为极度危害介质的管道；(2)输送GB50160石油化工企业设计防火规范及GBJ l6建筑设计防火规范中规定的火灾危险性为甲乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；(3)输送可燃流体介质有毒流体介质，设计压力P ≥4．0 MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10．0MPa的管道。

2符合以下条件之一的工业管道为GC2级：（1)输送GB50160石油化工企业设计防火规范及GBJl6建筑设计防火规范中规定的火灾危险性为甲乙类可燃气体或甲类可燃液体介质且设计压力P＜4．0MPa的管道；(2)输送可燃流体介质有毒流体介质，设计压力P ＜4．0MPa且设计温度≥400℃管道；(3)输送非可燃流体介质无毒流体介质，设计压力P＜10MPa且设计温度≥400℃的管道；(4)输送流体介质，设计压力P＜10MPa且设计温度＜400℃的管道。

3符合以下条件之一的GC2级管道划分为GC3级：(1)输送可燃流体介质有毒流体介质，设计压力P ＜1．0MPa且设计温度＜400℃的管道；(2)输送非可燃流体介质无毒流体介质，设计压力P＜4．0MPa且设计温度＜400℃的管道。

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

----管道压力等级及级别的划分管道压力一般分为下面几个级别：低压管道 公称压力不超过 2.5MPa中压管道 公称压力 4-6.4MPa高压管道 公称压力 10-100MPa超高压管道 公称压力超过 100MPa压力管道级别的划分一、 长输管道为 GA 类，级别划分为：1. 符合下列条件之一的长输管道为GA1 级：1) 输送有毒、可燃、易爆气体介质，设计压力 P>1.6MPa 的管道；2) 输送有毒、 可燃、易爆液体介质， 输送距离 （注 1）≥ 200Km 且管道公称直径 DN ≥ 300mm的管道；3) 输送浆体介质，输送距离 ≥ 50Km 且管道公称直径 DN ≥ 150mm 的管道。

2. 符合下列条件之一的长输管道为GA2 级：1) 输送有毒、可燃、易爆气体介质，设计压力P ≤ 1.6Mpa 的管道；2) GA1 2 ）范围以外的长输管道；3) GA1 3) 范围以外的长输管道。

二、 公用管道为 GB 类 ,级别划分为：GB1 、燃气管道；GB2 、热力管道。

三、 工业管道为 GC 类；级别划分为：1. 符合下列条件之一的工业管道为GC1 级：1) 输送 GB5044 《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；2) 输送 GB50160《石油化工企业设计防火规范》 及 GBJ16《建筑设计防火规范》 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P ≥4.0MPa 的管道；3) 输送可燃流体介质、有毒流体介质，设计压力 P ≥ 4.0MPa 且设计温度大于等于 400℃的管道；4) 输送流体介质且设计压力 P ≥ 10.0MPa 的管道。

2. 符合下列条件之一的工业管道为GC2 级：1) 输送 GB50160《石油化工企业设计防火规范》 及 GBJ16《建筑设计防火规范》 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力 P<4.0MPa 的管道；2) 输送可燃流体介质、有毒流体介质，设计压力 P<4.0MPa 且设计温度 ≥ 400℃的管道；3) 输送非可燃流体介质、 无毒流体介质， 设计压力 P<10.0MPa 且设计温度 ≥ 400℃的管道；4) 输送流体介质，设计压力 P<10.0Mpa 且设计温度 <400 ℃的管道；注 1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

压力管道的分级压力管道的分级是指根据管道承受的压力等级和安全要求，将压力管道分为不同的等级。

根据国家标准《压力管道设计规范》（GB 150），压力管道分为四个等级：一级、二级、三级和四级。

下面将对这四个等级进行详细介绍。

一级压力管道是指承受最高压力的管道。

这类管道通常用于高压输送液体或气体的工业设备中，如石油、化工、冶金等行业。

一级管道的设计、制造和安装需要经过严格的质量控制，以确保其在高压环境下的安全运行。

一级压力管道的设计和施工必须符合国家相关标准和规范，以满足安全要求。

二级压力管道是指承受中等压力的管道。

这类管道通常用于一些中小型工业设备或工艺系统中，如供水、供气、供暖等。

二级管道的设计和施工相对简单，但仍需要满足一定的安全要求，如合理选择材料、正确计算管道的尺寸和壁厚等。

同时，在使用过程中需要定期检查和维护，以确保其正常运行。

三级压力管道是指承受较低压力的管道。

这类管道通常用于一些低压力的工业设备或建筑物中，如给排水系统、暖通空调系统等。

三级管道的设计和施工相对简单，但仍需要满足一定的安全要求，如正确选择材料、合理布置管道等。

在使用过程中需要定期检查和维护，以确保其正常运行。

四级压力管道是指承受最低压力的管道。

这类管道通常用于一些低压力的工业设备或建筑物中，如给排水系统、暖通空调系统等。

四级管道的设计和施工相对简单，安全要求相对较低。

在使用过程中需要进行定期检查和维护，以确保其正常运行。

总结来说，压力管道的分级是根据管道承受的压力等级和安全要求来划分的。

一级管道承受最高压力，需要严格的设计和施工，而四级管道承受最低压力，安全要求相对较低。

不同等级的压力管道在设计、制造、安装和使用过程中都需要符合相应的标准和规范，以确保其安全运行。

对于不同等级的压力管道，我们应该根据其具体用途和运行环境，采取相应的措施来确保其安全可靠。

管道压力等级阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。

一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB 对应的公称压力等级为5.0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的-ansi的标准Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:150 lb——2.0MPa600 lb——10.0MPa(ISO将其改为11.0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为26.0MPa) DN15～600mm 2500 lb——42.0MPaCL150----------PN2.0、PN1.6 PN2.5CL300----------PN5.0、PN4.0CL400----------PN6.8、PN6.3CL600----------PN10.0, PN11.0CL900----------PN15.0、PN16.0CL1500---------PN25.0、PN26.0CL2500---------PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。

而美国用于标识阀门的是：磅级（CL）。

两者是不能通过“单位换算”来转换的。

将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。

按压力级别划分：真空管道P<0MPa低压管道0≤P≤1.6MPa中压管道1.6<p≤10mpa高压管道10<p≤100mpa超高压管道 P>100MPa管道级别分类一、GA1级1、输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；2、输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa,并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km的长输管道。

二、GA2级GA1级以外的长输（油气）管道为GA2级。

三、GB类1、GB1、燃气管道；2、GB2、热力管道。

四、GC 类1、送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；2、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；3、输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；4、输送流体介质且设计压力P≥10.0MPa 的管道；5、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力；P<4.0MPa 的管道；6、输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；7、输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；8、输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道。

低压中压高压管道划分标准
根据管道中流体压力的不同，通常将管道划分为低压、中压、高压和超高压四个等级。

具体划分标准如下：
1. 低压管道：公称压力不超过
2.5MPa的管道，主要用于输送无毒、无味的流体，如空气、水等。

2. 中压管道：公称压力在4-6.4MPa之间的管道，主要用于输送气体、蒸汽、液化石油气等流体。

3. 高压管道：公称压力在10-100MPa之间的管道，主要用于输送石油、化工、化肥等工业流体。

4. 超高压管道：公称压力超过100MPa的管道，主要用于输送高压气体、液体或放射性物质，如氢气、液化天然气等。

需要注意的是，不同行业的管道压力等级划分可能略有不同，以上标准仅供参考。

在实际应用中，应根据具体的行业标准和设计要求来确定管道的压力等级，以确保管道的安全和可靠性。

压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

压力管道压力等级划分GA1,GA2,GB1,GB2,GC1,GC2 低压管道公称压力不超过2.5MPa 中压管道公称压力4-6.4MPa 高压管道公称压力10-100MPa 超高压管道公称压力超过100MPa 压力管道级别的划分6.1 长输管道为GA 类，级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a) 输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa 的管道；b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km 且管道公称直径DN≥300mm 的管道；c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。

6.1.2 符合下列条件之一的长输管道为GA2 级：a) 输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa 的管道；b) GA1 b）范围以外的长输管道；c) GA1 c) 范围以外的长输管道。

6.2 公用管道为GB 类,级别划分为：GB1、燃气管道；GB2、热力管道。

6.3 工业管道为GC 类；级别划分为： 6.3.1 符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；d) 输送流体介质且设计压力P≥10.0MPa 的管道。

6.3.2 符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道；b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400 ℃的管道；c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

管道压力等级表(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

压力管道类别、级别、品种的划分压力管道，是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

-—特种设备安全监察条例国务院令第373号1。

压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA)、公用管道（GB）、工业管道(GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）:GA1（1)→GA11；GA1（2)→GA12;GA1（3）→GA13；GA1(2）→GA21；GA2（2）→GA22；GA2(3）→GA23；公用管道(GB)：GB1→GB1；GB2→GB2；工业管道（GC)：GC1(1）→GC11；GC1（2）→GC12；GC1（3)→GC13；GC1（4）→GC14；GC2(1)→GC21；GC2（2）→GC22；GC2(3）→GC23;GC2(4)→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059)分类：SHA：①毒性程度为极度危害介质管道（苯管道除外)②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD: 设计温度低于—29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1。

0MPa和设计温度介于—20~186℃之间的流体。

压力管道类别、级别、品种的划分压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0。

1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道.——特种设备安全监察条例国务院令第373号1。

压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道(GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种,品种→品种代号如下：长输管道（GA）:GA1(1）→GA11；GA1（2）→GA12；GA1（3)→GA13；GA1(2)→GA21；GA2(2）→GA22；GA2(3)→GA23；公用管道（GB）:GB1→GB1;GB2→GB2；工业管道（GC)：GC1（1)→GC11；GC1(2）→GC12；GC1(3)→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23;GC2（4)→GC24；2。

有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类: SHA：①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10。

0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条)（1）输送GB5044(（《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;（2）输送GB50160《石油化工企业设计防火规范》及！”＃！"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道;（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力〉=0。
