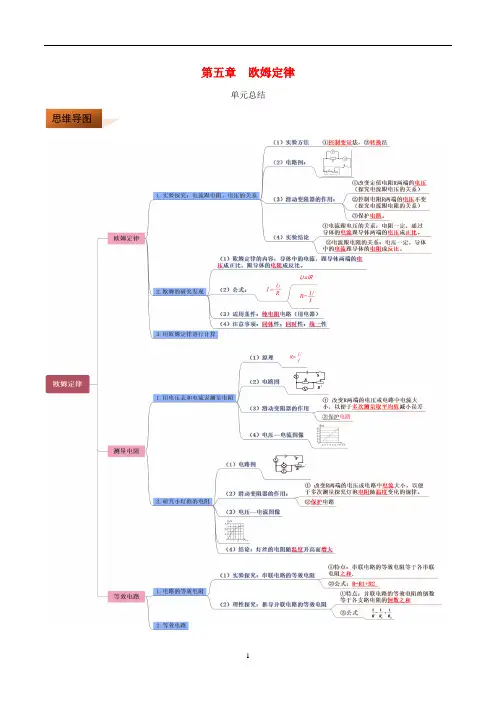

第五章欧姆定律单元总结思维导图1. 欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
表达式RU I =。
2. 理解欧姆定律时,要注意以下几点:(1)导体中的电流决定于:①电压(U):外因(电源提供);②电阻(R):内因(导体本身属性) (2) U=IR 的意义:公式U=IR ,表示导体两端的电压在数值上等于通过导体的电流和该导体电阻的乘积.但要注意,电压是电路中产生电流的原因.导体两端有电压开路时,电流为零,因此不能认为电压跟电流成正比,跟电阻也成正比.(3)对IU R =的物理意义:公式表示电阻R 可以由U 和I 计算。
但电阻的大小跟U 和I 没有关系,电阻是导体本身的属性。
导体两端的电压为零时,导体中的电流也等于零,而这个导体的电阻值是不变的.3.利用欧姆定律时,要注意以下几点:(1)对应性RU I =中,I 、U 、R 必须是同一段电路的同一个电阻的,同一个用电器的,即要一一对应,不能张冠李戴。
(2)同时性即使是同一个电路,由于开关的闭合、断开,滑动变阻器滑片的左、右移动,将引起电路中各部分电流和电压的变化,因此,必须保证RU I =中的三个物理量是同一时间的值。
(3)统一性注意单位的统一,三个物理量都用基本单位(I /A;U /V ;R /Ω)。
(4)适用范围:只适用于纯电阻电路,不适用于含电动机等非纯电阻电路。
(2019 呼和浩特市)电器甲和乙,其电流与其两端电压关系如图所示,其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是( )A. 用电器甲电阻不变,大小为0.1Ω知识要点B. 用电器乙电阻随着电流增大而变大,最大值10ΩC. 如果把这两个用电器串联接在6V 的电源上,干路中的电流是0.43AD. 如果把这两个用电器并联接在4V 的电源上,干路中的电流是0.65A 【答案】D【解析】A .由图像可知,用电器甲电阻的I-U 图像为过原点的倾斜直线,则用电器甲的电阻不变,由图像可知,当U 甲=5V 时通过的电流I 甲=0.5A ,由U I R =可得,用电器甲的电阻5V 10Ω0.5A U R I ===甲甲甲,故A 错误;B .由图像可知,当用电器乙可得的电压分别为1.5V 、2.5V 、4V 、4.5V 、5V 时,对应的电流分别为0.05A 、0.1A 、0.25A 、0.35A 、0.5A ,由U R I=可得,对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω,所以,用电器乙的电阻随着电流增大而变小,故B 错误;C .如果把这两个用电器串联且电路中的电流为0.43A 时,用电器甲电阻两端的电压'U IR =甲甲=0.43A×10Ω=4.3V,由图像可知,用电器乙两端的电压大于4.5V ,则电源的电压大于4.3V+4.5V=8.8V ,所以,如果把这两个用电器串联接在6V 的电源上,电路中的电流不可能是0.43A ,故C 错误;D .因并联电路中各支路两端的电压相等,所以,如果把这两个用电器并联接在4V 的电源上时,它们两端的电压均为4V ,由图像可知,通过两电阻的电流分别为I 甲′=0.4A 、I 乙′=0.25A ,因并联电路中干路电流等于各支路电流之和,所以,干路电流I′=I 甲′+I 乙′=0.4A+0.25A=0.65A ,故D 正确。
