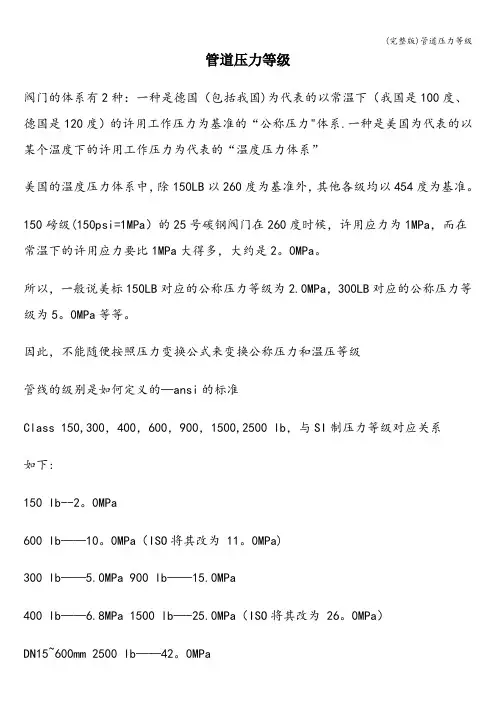

管道压力等级

管道压力等级阀门的体系有2种：一种是德国（包括我国)为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力"体系.一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

150磅级(150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2。

0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB对应的公称压力等级为5。

0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的—ansi的标准Class 150,300，400，600，900，1500,2500 lb，与SI制压力等级对应关系如下:150 lb--2。

0MPa600 lb——10。

0MPa（ISO将其改为 11。

0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb—-25.0MPa（ISO将其改为 26。

0MPa）DN15~600mm 2500 lb——42。

0MPaCL150—------—--PN2。

0、 PN1。

6 PN2.5CL300--——-----—PN5.0、 PN4。

0CL400--—-—-—---PN6。

8、 PN6。

3CL600---——--———PN10.0， PN11。

0CL900-——-—-—---PN15。

0、 PN16.0CL1500—---—-—-—PN25。

0、 PN26。

0CL2500-----——--PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是:公称压力(或者MPa）。

而美国用于标识阀门的是:磅级（CL).两者是不能通过“单位换算”来转换的。

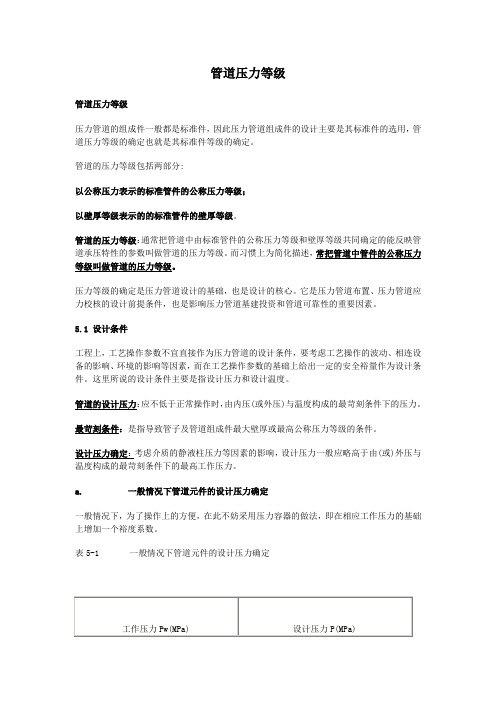

管道压力等级管道压力等级压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。

管道的压力等级包括两部分:以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。

管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。

而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。

压力等级的确定是压力管道设计的基础，也是设计的核心。

它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。

5.1 设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。

这里所说的设计条件主要是指设计压力和设计温度。

管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。

最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。

设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。

a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。

表5-1 一般情况下管道元件的设计压力确定b. 管道中有安全泄压装置时，管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。

设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。

此时管道的设计压力应不低于安全泄压装置的设定压力。

c. 管道中有高扬程的泵对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。

管道的压力等级|标准管件的公称压力等级|壁厚等级管道压力等级前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。

管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。

管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。

而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。

压力等级的确定是压力管道设计的基础，也是设计的核心。

它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。

5.1 设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。

这里所说的设计条件主要是指设计压力和设计温度。

管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。

最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。

设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。

a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。

表5-1 一般情况下管道元件的设计压力确定b. 管道中有安全泄压装置时，管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。

设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。

此时管道的设计压力应不低于安全泄压装置的设定压力。

c. 管道中有高扬程的泵对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。

管道的压力等级标准管件的公称压力等级壁厚等级管道压力等级前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。

管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。

管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。

而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。

压力等级的确定是压力管道设计的基础，也是设计的核心。

它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。

5.1 设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。

这里所说的设计条件主要是指设计压力和设计温度。

管道的设计压力：应不低于正常操作时，由内压或外压与温度构成的最苛刻条件下的压力。

最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。

设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由或外压与温度构成的最苛刻条件下的最高工作压力。

a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。

表5-1 一般情况下管道元件的设计压力确定工作压力PwMPa 设计压力PMPa Pw≤1.8 P Pw0.18 1.8 P 1.1Pw 4.0 P Pw0.4 Pw8.0 P1.05 Pw※当按该原则确定的设计压力会引起管道压力等级变化时，应判断该工作压力是否就是由内压或外压与温度构成的最苛刻条件下的最高工作压力，如果是，在报请有关技术负责人批准的情况下，设计压力可取此时的最高工作压力，而不加系数。

压力管道根据等级一般为GA1级、GA2级、GB类以及GC 类等，那划分标准是什么呢，下边带您一起来了解。

一、GA1级1、输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；2、输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa,并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km 的长输管道。

二、GA2级GA1级以外的长输（油气）管道为GA2级。

三、GB类1、GB1、燃气管道；2、GB2、热力管道。

四、GC 类1、送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；2、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；3、输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；4、输送流体介质且设计压力P≥10.0MPa 的管道；5、输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力；P<4.0MPa 的管道；6、输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；7、输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；8、输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道。

以上就是有关压力管道划分等级标准的介绍，同时，如有不清楚的可咨询日源实业有限公司,该公司多年来不仅积累了丰富的施工经营和管理的经验，且液化气储罐质优价廉，性价比高，所以，现深受客户的好评。

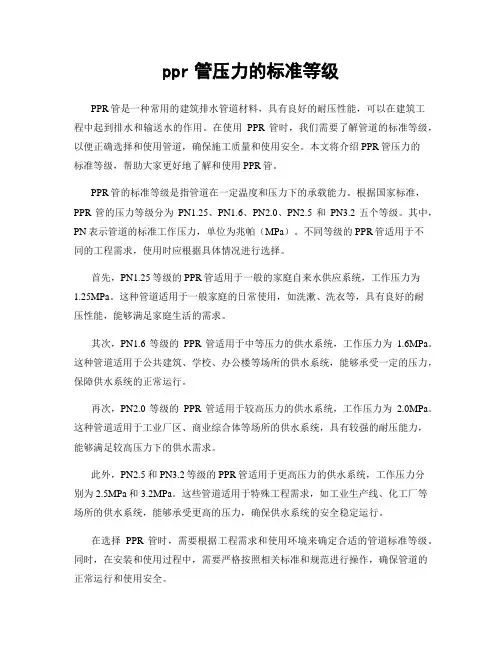

ppr管压力的标准等级PPR管是一种常用的建筑排水管道材料，具有良好的耐压性能，可以在建筑工程中起到排水和输送水的作用。

在使用PPR管时，我们需要了解管道的标准等级，以便正确选择和使用管道，确保施工质量和使用安全。

本文将介绍PPR管压力的标准等级，帮助大家更好地了解和使用PPR管。

PPR管的标准等级是指管道在一定温度和压力下的承载能力。

根据国家标准，PPR管的压力等级分为PN1.25、PN1.6、PN2.0、PN2.5和PN3.2五个等级。

其中，PN表示管道的标准工作压力，单位为兆帕（MPa）。

不同等级的PPR管适用于不同的工程需求，使用时应根据具体情况进行选择。

首先，PN1.25等级的PPR管适用于一般的家庭自来水供应系统，工作压力为1.25MPa。

这种管道适用于一般家庭的日常使用，如洗漱、洗衣等，具有良好的耐压性能，能够满足家庭生活的需求。

其次，PN1.6等级的PPR管适用于中等压力的供水系统，工作压力为 1.6MPa。

这种管道适用于公共建筑、学校、办公楼等场所的供水系统，能够承受一定的压力，保障供水系统的正常运行。

再次，PN2.0等级的PPR管适用于较高压力的供水系统，工作压力为 2.0MPa。

这种管道适用于工业厂区、商业综合体等场所的供水系统，具有较强的耐压能力，能够满足较高压力下的供水需求。

此外，PN2.5和PN3.2等级的PPR管适用于更高压力的供水系统，工作压力分别为2.5MPa和3.2MPa。

这些管道适用于特殊工程需求，如工业生产线、化工厂等场所的供水系统，能够承受更高的压力，确保供水系统的安全稳定运行。

在选择PPR管时，需要根据工程需求和使用环境来确定合适的管道标准等级。

同时，在安装和使用过程中，需要严格按照相关标准和规范进行操作，确保管道的正常运行和使用安全。

总之，了解PPR管的标准等级对于正确选择和使用管道至关重要。

不同标准等级的PPR管适用于不同的工程需求，使用时应根据具体情况进行选择，以确保施工质量和使用安全。

压力管道公称压力等级标准嘿，你知道吗？在工业的广袤天地里，就像超级英雄要有强大的装备才能拯救世界一样，压力管道也有它的“威力等级标准”，要是搞不清楚，小心这管道变成“爆炸狂魔”，引发可怕的灾难哟！**《压力管道公称压力等级标准：守护工业安全的神秘密码》****“压力的分级派对：等级分明不混乱”**在压力的世界里，别做个“糊涂虫”，不同的压力等级就像不同级别的武林高手，各自有着独特的威力。

压力管道公称压力等级标准就像是给这些高手划分段位，清晰明了，绝不混乱。

比如说，低压、中压、高压和超高压，它们可不是随便说说的。

低压就像刚入门的小徒弟，力量有限；中压则是成长中的武者，有了一定的实力；高压像是武林中的大侠，威力强大；超高压那简直就是绝世高手，能量惊人。

咱们以输送天然气的管道为例，如果压力等级划分不清楚，该用中压的管道用了低压的，那可就像让小徒弟去挑战大侠，管道承受不住压力，说不定“砰”的一声就爆炸啦，那后果简直不堪设想！**“材料的坚强之战：合适选材很关键”**材料就像压力管道的“战甲”，选错了可不行！在压力管道的世界里，别做个“材料小白”，要为管道选对坚强的“战甲”。

不同的压力等级需要不同强度的材料。

就好像打仗，面对弱小的敌人，普通的铠甲就行；但要是碰上强大的对手，就得穿上坚不可摧的神装。

比如说，低压管道可能用普通的碳钢就够了；但高压管道就得用上高强度合金钢，就像给战士配上最顶级的装备。

要是在高压环境下还用了普通材料，那这管道就像穿着破布去打仗的士兵，分分钟被压力“敌人”打得落花流水。

**“设计的精密布局：分毫差错要不得”**设计压力管道，那可真是一场精密的“布局游戏”！在这个游戏里，别做个“马大哈”，一丝一毫的差错都可能导致全盘皆输。

设计就像是给管道搭建舞台，要考虑压力、温度、介质等各种因素。

好比建造一座高楼，每一个参数都要精确计算。

假如在设计超高压管道时，少算了一点压力影响，那这管道在运行时就可能像失去平衡的积木塔，瞬间崩塌。

压力管道的等级划分
压力管道的等级划分通常是根据设计压力和工作温度来确定的。

不同国家和地区可能有不同的等级划分标准，下面是一种常见的等级划分：
1. 级别I等级（最高压力和温度等级）：设计压力大于10 MPa，设计温度超过400°C的管道。

2. 级别II等级（高压力和温度等级）：设计压力在4-10 MPa
之间，设计温度在200-400°C之间的管道。

3. 级别III等级（中等压力和温度等级）：设计压力在1.0-4 MPa之间，设计温度在60-200°C之间的管道。

4. 级别IV等级（低压力和温度等级）：设计压力在0.6-1.0 MPa之间，设计温度在10-60°C之间的管道。

这只是一种常见的等级划分方式，具体等级划分还需要根据实际的工程要求和国家或地区的标准来确定。

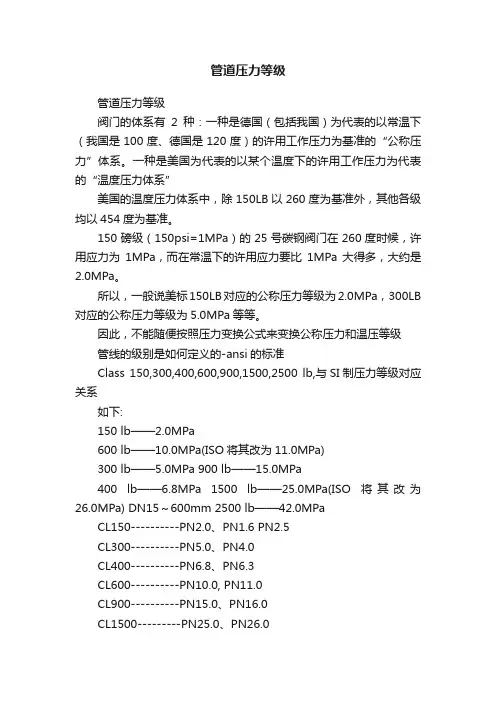

管道压力等级管道压力等级阀门的体系有2种：一种是德国（包括我国）为代表的以常温下（我国是100度、德国是120度）的许用工作压力为基准的“公称压力”体系。

一种是美国为代表的以某个温度下的许用工作压力为代表的“温度压力体系”美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。

150磅级（150psi=1MPa）的25号碳钢阀门在260度时候，许用应力为1MPa，而在常温下的许用应力要比1MPa大得多，大约是2.0MPa。

所以，一般说美标150LB对应的公称压力等级为2.0MPa，300LB 对应的公称压力等级为5.0MPa等等。

因此，不能随便按照压力变换公式来变换公称压力和温压等级管线的级别是如何定义的-ansi的标准Class 150,300,400,600,900,1500,2500 lb,与SI制压力等级对应关系如下:150 lb——2.0MPa600 lb——10.0MPa(ISO将其改为11.0MPa)300 lb——5.0MPa 900 lb——15.0MPa400 lb——6.8MPa 1500 lb——25.0MPa(ISO将其改为26.0MPa) DN15～600mm 2500 lb——42.0MPaCL150----------PN2.0、PN1.6 PN2.5CL300----------PN5.0、PN4.0CL400----------PN6.8、PN6.3CL600----------PN10.0, PN11.0CL900----------PN15.0、PN16.0CL1500---------PN25.0、PN26.0CL2500---------PN42.0阀门公称压力-磅级换算表我国和欧洲所用的公制体系下用于标识阀门压力等级的是：公称压力（或者MPa）。

而美国用于标识阀门的是：磅级（CL）。

两者是不能通过“单位换算”来转换的。

将公称压力（单位是“千克力/平方厘米”，前缀为PN）直接换算成磅级（单位是“磅力/平方英寸”，前缀为CL）得到的结果是不正确的。

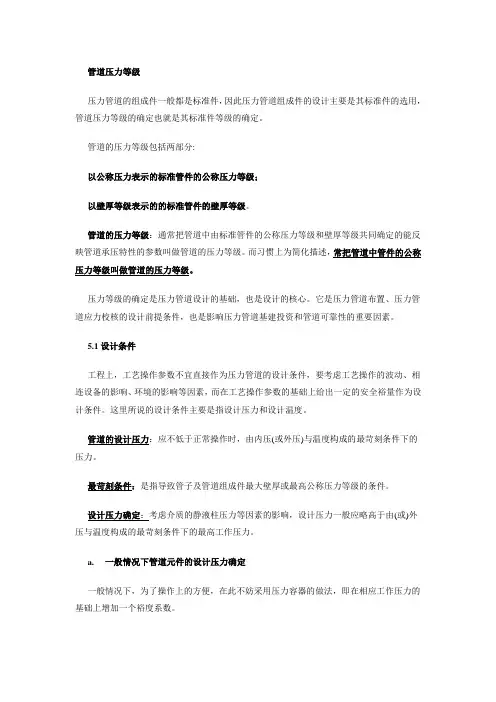

管道压力等级压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。

管道的压力等级包括两部分:以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。

管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。

而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。

压力等级的确定是压力管道设计的基础，也是设计的核心。

它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。

5.1 设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。

这里所说的设计条件主要是指设计压力和设计温度。

管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。

最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。

设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。

a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。

表5-1 一般情况下管道元件的设计压力确定b. 管道中有安全泄压装置时，管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。

设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其正常操作压力的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。

此时管道的设计压力应不低于安全泄压装置的设定压力。

c. 管道中有高扬程的泵对于高扬程的泵，尤其是往复泵，在开始启动的短时间内，往往会在第一道切断阀之前的管道和泵内产生一个较高的封闭压力，有时这个封闭压力会达到一个很大的值。

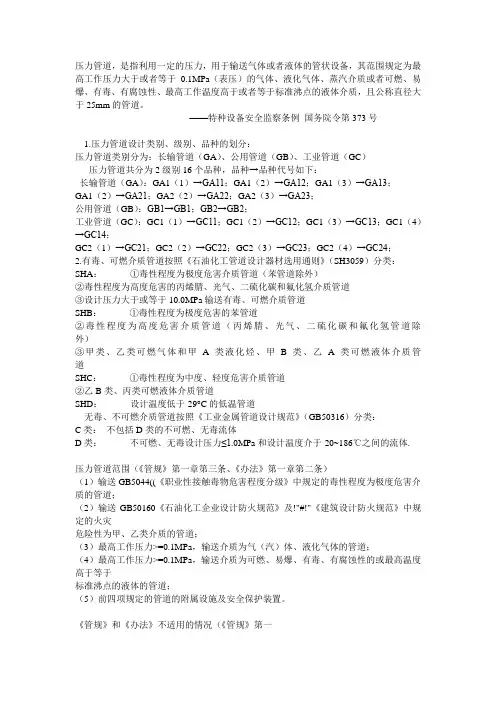

压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分：压力管道类别分为：长输管道（GA）、公用管道（GB）、工业管道（GC）压力管道共分为2级别16个品种，品种→品种代号如下：长输管道（GA）：GA1（1）→GA11；GA1（2）→GA12；GA1（3）→GA13；GA1（2）→GA21；GA2（2）→GA22；GA2（3）→GA23；公用管道（GB）：GB1→GB1；GB2→GB2；工业管道（GC）：GC1（1）→GC11；GC1（2）→GC12；GC1（3）→GC13；GC1（4）→GC14；GC2（1）→GC21；GC2（2）→GC22；GC2（3）→GC23；GC2（4）→GC24；2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》（SH3059）分类：SHA：①毒性程度为极度危害介质管道（苯管道除外）②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB：①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC：①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD：设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》（GB50316）分类：C类：不包括D类的不可燃、无毒流体D类：不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围（《管规》第一章第三条、《办法》第一章第二条）（1）输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；（3）最高工作压力>=0.1MPa，输送介质为气（汽）体、液化气体的管道；（4）最高工作压力>=0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道；（5）前四项规定的管道的附属设施及安全保护装置。

低压管道公称压力不超过2.5MPa中压管道公称压力4-6.4MPa高压管道公称压力10-100MPa超高压管道公称压力超过100MPa压力管道级别的划分6.1 长输管道为GA 类，级别划分为：6.1.1 符合下列条件之一的长输管道为GA1 级：a) 输送有毒、可燃、易爆气体介质，设计压力P<1.6MPa 的管道；b) 输送有毒、可燃、易爆液体介质，输送距离（注1）≥200Km且管道公称直径DN≥300mm 的管道；c) 输送浆体介质，输送距离≥50Km 且管道公称直径DN≥150mm 的管道。

6.2 公用管道为GB 类,级别划分为：GB1、燃气管道；GB2、热力管道。

6.3 工业管道为GC 类；级别划分为：6.3.1 符合下列条件之一的工业管道为GC1 级：a) 输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；c) 输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa 且设计温度大于等于400℃的管道；d) 输送流体介质且设计压力P≥10.0MPa 的管道。

6.3.2 符合下列条件之一的工业管道为GC2 级：a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa 的管道；b) 输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa 且设计温度≥400℃的管道；c) 输送非可燃流体介质、无毒流体介质，设计压力P<10.0MPa 且设计温度≥400℃的管道；d) 输送流体介质，设计压力P<10.0Mpa 且设计温度<400℃的管道；注1：输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。

工业管道压力管道的定义和划分标准工业管道压力管道是指在工业生产过程中输送气体、液体、粉体等物质的管道系统，其特点是在管道内部存在一定的流体压力。

一、工业管道压力管道的定义工业管道压力管道是指用于输送气体、液体、粉体等物质的管道系统，其内部存在一定的流体压力。

压力管道一般由多种管道组成，如主管道、分支管道、连接管道等。

压力管道根据承受的压力大小和材料特性的不同，分为高压管道、中压管道和低压管道。

根据输送介质的不同，压力管道也可以分为气体管道、液体管道和粉体管道等。

二、工业管道压力管道的划分标准1.压力等级划分标准：工业管道压力等级一般采用MPa作为单位，常见的压力等级有0.1MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa等。

根据不同的工艺需求和介质输送要求，选择不同的压力等级。

2.材料划分标准：压力管道的材料一般分为金属材料和非金属材料两大类。

金属材料通常包括碳钢、不锈钢、铜、铝等，其选择需要根据介质特性、工作温度和压力等级来确定。

非金属材料通常包括塑料、橡胶、陶瓷等，用于输送特殊介质或者在特殊环境中使用。

3.管道安全等级划分标准：根据压力管道承受的压力大小和所处环境条件的不同，对管道的安全等级进行划分。

对于高压管道，一般需要进行强度和泄漏水压试验，并配备相应的安全设备和防爆装置。

4.输送介质划分标准：压力管道根据输送的介质不同，可以划分为气体管道、液体管道和粉体管道等。

气体管道常见的输送介质有天然气、氮气、氧气等；液体管道常见的输送介质有水、石油、化工液体等；粉体管道常见的输送介质有粉煤灰、水泥粉等。

5.结构形式划分标准：根据管道的结构形式，可以将压力管道分为直管道、弯管道、分支管道等。

其中弯管道可以根据弯角的大小划分为弯头和弯管，分支管道可以根据分支位置的不同划分为分支管和分支接头。

工业管道压力管道的定义和划分标准对于工业生产过程中的安全运行和设备选择具有重要意义。

压力管道由水管、管材、法兰、螺栓、密封垫、闸阀以及其他构成件或受力构件和支撑件构成的装配总成，且零配件间互相连接、互相影响，牵一发而动全身。

因此针对管道的选择至关重要。

那么按压力等级可分为哪几类呢?
第一，真空管道，压力小于 0兆帕；第二，低压管路，压力大于小于0兆帕但小于等于1.6兆帕；第三，中压管道，压力大于1.6兆帕但小于等于10兆帕；第四，高压管道，压力大于10兆帕但小于等于100兆帕；第五，超高压管道，压力大于100兆帕。

管道特点
1、压力管道为一个系统，相互关联并影响，所以常常是牵一发而动全身。

2 、压力管的长径比较大，容易压曲，受力情况比压力容器复杂。

压力管道内流体力学流动性情况繁杂，缓存室内空间小，负荷转变頻率高过高压容器(如高溫、髙压、超低温、底压、偏移形变、风、雪、地震灾害等)。

将会危害压力管道的地应力情况)。

3、管道部件和管道支架有很多种，且各种材料都有自己的特点和具体的技
术要求，所以材料的选择相对比较复杂。

4、管道上的可泄漏点相比压力容器较多，通常一个阀门就有五处。

5、由于压力管道种类繁多且数量庞大，所以在设计、制造、安装、检验和应用管理等环节都与压力容器有很大不同。

以上就是整理有关压力管道的一些相关资料，希望能给大家带来一些帮助。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

具体内容如下：（1）物料代号a.工艺物料代号PA工艺空气PL工艺液体PG工艺气体PL1工艺液体PGL气液两相流工艺物料PLS液固两相流工艺物料PGS气固两相流工艺物料PS工艺固体PW工艺水B．辅助、公用工程物料代号1）空气3）水AR空气TW一次上水CA压缩空气DW饮用水IA仪表空气DM去离子水2）蒸汽、冷凝水PW纯水LS低压蒸汽（饱和或微过热）WFI注射水LUS低压过热蒸汽WS循环水(供)MS中压蒸汽（饱和或微过热）WR循环水(回)MUS中压过热蒸汽CWS冷冻水(供)S10.1MPa蒸汽CWR冷冻水(回)S30.3MPa蒸汽BS冷冻盐水(供)S60.6MPa蒸汽BR冷冻盐水(回)……HWS热水(供)PS纯蒸汽HWR热水(回)SC蒸汽冷凝水BW锅炉供水TS伴热蒸汽4）其它VT排气DR下水/排污VE真空CS化学污水N氮气（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

天然气管道压力等级划分标准
天然气管道压力等级划分标准通常按照管道压力的大小分为以下几个等级：
1. 高压天然气管道：压力等级在10MPa以上，一般用于天然气输送和分配。

其中，大口径高压天然气管道一般压力等级可达于100MPa左右。

2. 中压天然气管道：压力等级在0.6~10MPa范围之间，主要用于连接高压天然气管道和低压天然气管道，在城市燃气供应局中也广泛使用。

3. 低压天然气管道：压力等级在0.05~0.6MPa之间，主要用于天然气输送至居民区和商业区，一般用于煤气灶的供应。

在中国，天然气管道的压力等级是由国家能源局、地方政府和相关部门共同制定的，按照国家标准执行。

不同地区根据实际情况对天然气管道压力等级进行合理区分和划分。
