压力管道分类分级表

压力管道分类、分级按压力分：1、低压管道工程压力＜1.6MPa；2、中压管道工程压力1.6-6.4MPa；3、高压管道工程压力6.4-10MPa；4、超高压管道工程压力10-20MPa。

1、GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。

2、GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。

3、GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体；甲B类甲A类以外的可燃液体，闪点小于28℃；乙A类28℃≤闪点≤45℃的可燃液体；乙B类45℃＜闪点＜60℃的可燃液体；丙A类60℃＜闪点≤120℃的可燃液体；丙B类闪点≥120℃的可燃液体。

4、压力管道分为：一）、长输管道为GA类，级别划分为：1）．符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。

2）．符合以下条件之一的长输管道脚GA2级。

(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；(2)GAl(2)范围以外的管道； (3)GAl(3)范围以外的管道。

二）、公用瞥道为GB类，级别划分如下： GBl：燃气管道； GB2：热力管道。

三）、工业管道为GC类，级别划分如下：1）、符合下列条件之一的工业管道为GC1级：(1)输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；(3)输送可燃流体介质、有毒流体介质，设计压力P≥4．0 MPa且设计温度≥400℃的管道；(4)输送流体介质且设计压力P≥10．0MPa的管道。

压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

二、压力管道分类：（根据TSGR1001-2008《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。

2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。

3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日,实施：2008年4月30日（简称新规则）;1。

附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级:（1)输送有毒、可燃、易爆气体介质，最高工作压力大于4。

0MPa的长输管道；(2）输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6。

4MPa，并且输送距离（指产地、储存地、用户问的用于输送商品介质管道的长度）大于或者等于200km的长输管道。

B1。

2GA2级: GA1级以外的长输(油气）管道为GA2级.B2GB类(公用管道）公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级。

B2。

1GBl级城镇燃气管道.B2.2GB2级城镇热力管道.B3GC类（工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃）,并且设计压力大于或者等于4。

0MPa的管道；（3)输送流体介质并且设计压力大于或者等于10。

0MPa,或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性）、设计压力和设计温度小于B3。

压力管道的分类和分级管道的用途广泛，品种繁多。

不同领域内使用的管道，其分类方法也不同。

一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类。

具体情况可见图1。

在一般法规、标准、规范中，为了便于设计、施工验收和使用管理和检验，往往根据介质的特性和设计参数采用综合分类、分级的方法，同时，在各行业的设计规范，施工验收规范和维修、检验规程之间，对管道的分级或分类尚存在差异。

如：国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类。

A1类为剧毒介质；A2类为有毒介质B类为可燃介质；C类、D类为非可燃、无毒介质，其中设计压力小于等于1MPa，且设计温度为-29～186℃的为D类。

化工、石油化工和电力等行业的施工及验收规范对管道的分级或分类如下：化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类。

基本与国家标准一致，但将有毒介质管道划入B类管道。

石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级，如表3。

表3 SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道（苯管道除外）2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道（丙烯腈、光气、二硫化碳和氟化氢管道除外）3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》（管道篇）DL5031—94按设计压力分为高压、中压和低压三级管道。

压力管道分类、分级按压力分：1、低压管道工程压力＜1。

6MPa；2、中压管道工程压力1.6-6。

4MPa;3、高压管道工程压力6.4-10MPa；4、超高压管道工程压力10—20MPa。

① GB5044分为四级（与99容规相同）：极度危害(1级)＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3.② GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10%（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）.GB5016标准对液态烃、可燃液体的火灾危险性按如下分类：甲A类 15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体；甲B类甲A类以外的可燃液体,闪点小于28℃；乙A类 28℃≤闪点≤45℃的可燃液体；乙B类 45℃＜闪点＜60℃的可燃液体；丙A类 60℃＜闪点≤120℃的可燃液体;丙B类闪点≥120℃的可燃液体。

压力管道分为:一)长输管道为GA类,级别划分为：1）．符合下列条件之一的长输管道为GAl级:(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；（2）输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；（3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道.2）．符合以下条件之一的长输管道脚GA2级.(1)输送有毒、可燃、易爆气体介质，设计压力P≤1．6PMa的管道；(2)GAl（2)范围以外的管道；(3）GAl(3)范围以外的管道.二、公用瞥道为GB类，级别划分如下：GBl:燃气管道；GB2:热力管道.三、工业管道为GC类，级别划分如下：1）、符合下列条件之一的工业管道为GC1级：(1）输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；(2)输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4．0MPa的管道；(3）输送可燃流体介质、有毒流体介质,设计压力P≥4．0 MPa且设计温度≥400℃的管道；（4)输送流体介质且设计压力P≥10．0MPa的管道.2）、符合以下条件之一的工业管道为GC2级：(1）输送GB50160《石油化工企业设计防火规范》及 GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4．0MPa的管道；(2)输送可燃流体介质、有毒流体介质，设计压力P＜ 4．0MPa且设计温度≥400℃管道；（3)输送非可燃流体介质、无毒流体介质，设计压力P＜ 10MPa且设计温度≥400℃的管道；（4）输送流体介质,设计压力P＜10MPa且设计温度＜ 400℃的管道。

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局 TSG特种设备技术规范TSG R1001-2008压力管道压力管道设计许可规则,发布：2008年1月8日,实施：2008年4月30日简称新规则；1. 附件B压力管道类别、级别B1GA类长输管道长输油气管道是指产地、储存库、使用单位之间的用于输送商品介质的管道,划分为GA1级和GA2级;GAl级符合下列条件之一的长输管道为GA1级：1输送有毒、可燃、易爆气体介质,最高工作压力大于的长输管道；2输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于,并且输送距离指产地、储存地、用户问的用于输送商品介质管道的长度大于或者等于200km的长输管道;GA2级: GA1级以外的长输油气管道为GA2级;B2GB类公用管道公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道,划分为GBl级和GB2级;GBl级城镇燃气管道;GB2级城镇热力管道;B3GC类工业管道工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级;GCl级符合下列条件之一的工业管道为GC1级：1输送GB 5044—85职业接触毒物危害程度分级中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；2输送GB 50160－1999石油化工企业设计防火规范及GB 50016－2006建筑设计防火规范中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体包括液化烃,并且设计压力大于或者等于的管道；3输送流体介质并且设计压力大于或者等于,或者设计压力大于或者等于,并且设计温度大于或者等于400℃的管道;GC2级除本规定规定的GC3级管道外,介质毒性危害程度、火灾危险性可燃性、设计压力和设计温度小于规定的GCl级管道;GC3级输送无毒、非可燃流体介质,设计压力小于或者等于,并且设计温度大于－20 ℃但是小于185 ℃的管道;B4GD类动力管道火力发电厂用于输送蒸汽、汽水两相介质的管道,划分为GD1级、GD2级;GD1级设计压力大于等于 MPa,或者设计温度大于等于400℃的管道;GD2级设计压力小于,且设计温度小于400℃的管道;为了便于学习,特编制了压力管道分类及例举实例表；压力管道分类及例举实例表。

压力管道分类表(按080430新规则分类)
注：①长输管道是指产地、储存库、用户间的用于输送商品介质的管道
②毒性程度按GB5044《职业性接触毒物危害程度分级》划分
③甲、乙类可燃气体及甲类可燃液体按GB50160《石油化工企业设计防火规范》及GB50016《建筑设计防火规范》中规定的火灾危险性分类
④GD类管道的设计范围为亚临界（蒸汽压力170ata、温度535℃）以下（不含亚临界）发电机组使用的管道
说明：下列管道不属于《压力管道安全管理与监察规定》管理范畴：
㈠. 设备本体所属管道
㈡. 军事装备、核设施、航空航天器、铁路机车、海上设施和船舶、矿山井下使用的管道
㈢. 输送最高工作压力小于0.1MPa（表压）气体介质或者输送无毒、不可燃、不易爆、无腐蚀性、最高工作温度小于标准沸点的液体介质，且公称直径小于等于25mm的管道。

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。

管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类（级） (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。

一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。

另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。

两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。

工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。

目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。

下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。

2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。

流体的类别涉及火灾危险性、毒性和腐蚀性。

其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。

各标准管道分级（类）表
（一）特种设备目录
国家规定满足以下条件的管道为压力管道：
1.对压力的要求：最高工作压力大于或者等于 0.1MPa（G）；
2.对物性的要求：气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀
性、最高工作温度高于或者等于标准沸点的液体；
3.对量的要求：公称直径大于或者等于 50mm 的管道。

对于无毒、不可燃、无腐蚀性（以下简称“三无”）气体管道放宽了要求：在DN150以下（不含），只要压力小于1.6MPa（G）也可不监管。

特别地，设备本体管道也不在此范围。

如：换热器列管。

分级如下：
（二）压力管道规范
GBT20801
定义基本同特种设备目录。

分级如下：
GB50316
2021(报批稿)分级如下：
（五）石油化工金属管道工程施工质量验收规范
GB50517
分级如下：。

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体的管道；4.0MPa，并且设计压力大于或者等于)包括液化烃((3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。

压力管道分级表压力管道分级举例表介质性质，工作压力PW、公称直径DN、钢铁冶金行业设计项目中可能涉及的介质举例设计压力P、设计温度TGB1 PW? 0.1MPa、且DN,25mm的城镇燃气如:焦炉煤气、液化石油气、天然气等GB2 PW? 0.1MPa、且DN,25mm的城镇热力如:蒸汽、工作温度高于标准沸点的过热水等GC1(1 PW? 0.1MPa、且DN,25mm的:毒性极度、高度危害气体如:极度的汞蒸汽、苯、氯甲醚、氰化物;高度的氯气、光气、硫化氢、四氯化碳、氟化氢、一氧化碳(高炉煤气、转炉煤气、炼焦煤气等)工作温度高于标准沸点的高度危害液体如:液氯(,-34.6?)、液体四氯化碳、液体苯胺等GC1(2 P? 4.0MPa、且DN,25mm的:甲、乙类可燃气体; 如:氢气、乙炔气、天然气、气态液化石油气等可燃气体、氧气;甲类可燃液体(闪点,28?)(含液化烃) 如:石脑油(闪点~-22?)、汽油(闪点~-20?)、液态液化石油气;液态的甲烷、丙烷、丁烷等液化烃GC1(3 P? 10.0MPa、且DN,25mm的流体介质; 如:高压的空气、氮气、氩气;高压的液压油、润滑油;P? 4.0MP且T?400?、DN,25mm的流体如:中压过热蒸汽GC2 毒性程度、可燃性、设计压力和设计温度,GC1级的管道;除GC3级外的管道:PW? 0.1MPa且DN,25mm的毒性中轻度如:中度的甲醇、硝酸、硫酸、盐酸、甲苯、二甲苯(喷漆)、苯酚等;轻度的氨、氢氧化钠、介质丙酮等P,4.0 MPa(PW? 0.1MPa)且DN,25mm的:甲、乙类可燃气体; 如:氢气、乙炔气、天然气、气态液化石油气等可燃气体、氧气;甲类可燃液体(闪点,28?)(含液化烃) 如:石脑油(闪点~-22?)、汽油(闪点~-20?)、液态液化石油气;液态的甲烷、丙烷、丁烷等液化烃介质性质，工作压力PW、公称直径DN、钢铁冶金行业设计项目中可能涉及的介质举例设计压力P、设计温度TP,10.0 MPa(PW?0.1MPa)且DN,如:乙类(28??闪点,60?)的:煤油(闪点,45?)、轻柴油;丙类(闪点,60?的:柴油、25mm的:乙、丙类可燃液体重柴油、重油等1.0MPa?P,10.0 MPa，且DN,25mm如:空气、氮气、氩气的:无毒、不燃气体1.0MPa,P,4.0 MPa，且DN,25mm的:185?? T,400?的流体介质;T?-20?流如:?1.0MPa的不燃、1.15MPa(A)以上的饱和蒸汽或过热蒸汽;T?185?的压缩空气和过体热水;受环境低温影响的压缩气体、液氮、液氩、液氧; GC3 无毒、非可燃P? 1.0MPa(PW? 0.1MPa)如:低压的蒸汽、空气、氮气、氩气;有腐蚀性的(含酸、碱)的废水;并-20?,T,185?，且DN,25mm的介低压的过热水等质GD类: 火力发电厂用于输送蒸汽、汽水两相介质GD1 P? 6.3MPa或T? 400?，且DN,25mm (本培训资格为:小于亚临界状态:压力与温度参数分别为170ata和535?的蒸汽) GD2 P,6.3MPa且T,400?，且DN,25mm 注:1. 极毒介质按GB5044《职业性接触毒物危害程度分级》的规定执。

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1 GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。

9．压力管道等级分类及压力管道设计的管理规定9.1压力管道类别、级别划分表相应条件（同时具备） 管道名称 类别级别介 质设计压力输送距离 公称直径 设计温度 1）输送有毒、可燃、易爆气体介质 PN>1.6MPa 2）输送有毒、可燃、易爆液体介质 L ≥200 km DN ≥300mm GA1 3) 输送浆体介质L ≥50 km DN ≥150mm 1) 输送有毒、可燃、易爆气体介质 PN ≤1.6MPa2）GA1（2）范围之外的长输管道 长 输 管 道GAGA23）GA1（3）范围之外的长输管道GB1燃气管道 公用管道 GB GB2 热力管道1) 输送毒性程度为极度危害的介质2) 输送甲、乙类可燃气体，甲类可燃气体介质PN ≥4.0MPa3）输送可燃流体、有毒流体介质 PN ≥4.0MPa T 设≥400℃ GC1 4）输送流体介质 PN ≥10.0MPa 1) 输送甲、乙类可燃气体，甲类可燃液体介质PN<4.0MPa2) 输送可燃、有毒流体 PN<4.0MPa T 设≥400℃3) 输送非可燃流体、无毒流体介质 PN<10.0MPaT 设≥400℃工 业 管 道GCGC24) 输送流体 PN<10.0MPa T 设<400℃备注：（1）长输管道应包括长输管道工程中所属的站场和库区。

（2）输送距离：指产地、储存库、用户间的用于输送商品介质管道的直接距离。

（3）毒性程度按GB5044《职业性接触毒物危害程度分级》划分。

（4）甲、乙类可燃气体、液体按GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性分类。

（5）不适用下列管道 ○1 设备本体所属管道； ○2 军事装备、交通工具上和核装置中的管道； ○3 输送无毒、不可燃、无腐蚀性气体，其管道公称直径小于150mm ，且其最高工作压力小于1.6MPa 的管道。

○4 入户（居民楼、庭院）前的最后一道阀门之后的生活用燃起管道及热力点（不含热力点）之后的热力管道。

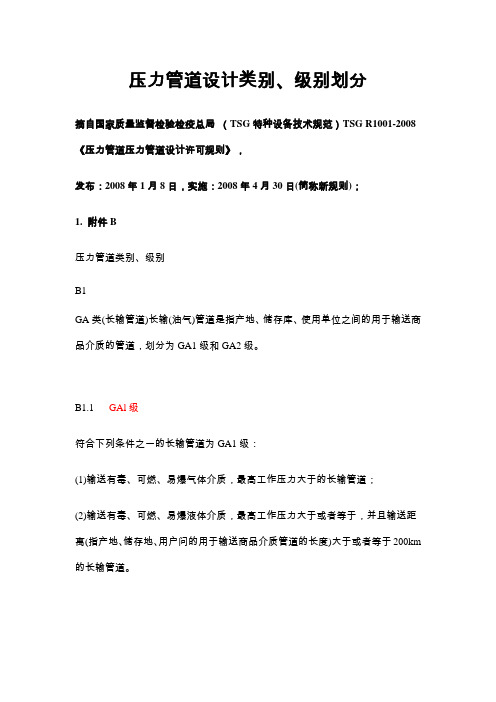

压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1 GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km 的长输管道。

GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

GBl级城镇燃气管道。

GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于的管道；(3)输送流体介质并且设计压力大于或者等于，或者设计压力大于或者等于，并且设计温度大于或者等于400℃的管道。

GC2级除本规定规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于规定的GCl级管道。
