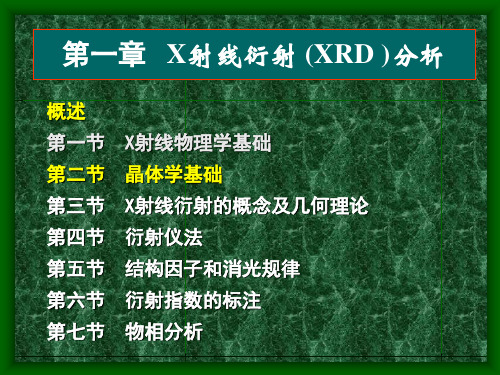

材料方法第3章XRD1-精选文档
- 格式:ppt
- 大小:1.58 MB
- 文档页数:51
xrd的工作原理及使用方法
X射线衍射(X-ray Diffraction,XRD)是一种常用的材料分析技术,用于研究晶体结构、晶体学和非晶态材料的结构特征。
下面是XRD的工作原理和使用方法的概述:
工作原理:XRD利用入射X射线与样品中的原子发生衍射现象,通过测量衍射图样来推导出样品的晶体结构、晶格常数、晶格畸变等信息。
其基本原理可以概括为布拉格定律,即入射X射线在晶体中的衍射现象遵循2d sinθ = nλ,其中d是晶面间距,θ是衍射角度,n是整数倍数,λ是入射X射线的波长。
使用方法:
1.准备样品:需要准备一定数量的样品,可以是晶体样品或
非晶态材料样品。
晶体样品必须具有规则的晶体结构,而
非晶态材料样品则可以是无定型的或非晶结构的材料。
2.调节仪器参数:根据样品的特性和研究目的,调整XRD仪
器的参数,如X射线管的电流和电压、入射角范围、衍射
角范围等。
选择合适的参数可以获得更准确的结果。
3.扫描样品:将样品放置在XRD仪器中的样品台上,通过控
制仪器进行扫描。
仪器将采集到的衍射数据转换为衍射图
样或衍射强度图像。
4.分析数据:根据获得的衍射图样或衍射强度图像,使用专
业的XRD分析软件对数据进行处理和分析。
这可以包括通
过模拟与标准数据的比对来确定样品的晶体结构或晶格常
数,通过解析峰的位置和形状来研究晶体的畸变等。
XRD技术可应用于多个领域,如材料科学、地球科学、生物化学等。
它可以帮助研究者了解材料的结构和性质,发现新的材料性质,并优化材料的制备和加工工艺。
XRD基本原理学习资料X射线衍射(XRD)是一种广泛应用于材料科学研究中的非常重要的技术。
它利用了X射线与晶体中的原子相互作用形成的衍射图样,通过分析这些衍射图样来获取有关晶体的结构和性质的信息。
下面是一份关于XRD基本原理的学习资料,为了达到1200字以上的要求,本文将详细介绍XRD的原理、仪器和应用。
1.原理XRD的原理基于布拉格公式,该公式描述了X射线在晶体中衍射的几何条件。
布拉格公式可表示为:nλ = 2dsinθ其中,n是整数,λ是X射线的波长,d是晶面间距,θ是入射角。
根据布拉格公式,当入射角θ满足特定条件时,X射线会通过晶体中的晶面间距并发生衍射。
通过测量衍射角度和X射线波长,可以计算晶格常数和晶体结构。
2.XRD仪器XRD仪器主要由四部分组成:X射线源、样品支撑和定位装置、衍射仪和探测器。
(1)X射线源:常见的X射线源包括钼(Mo)和铜(Cu)靶管。
它们产生高能量的X射线,用于照射样品。
(2)样品支撑和定位装置:用于保持样品的位置和方向,确保X射线能够正确地照射样品并收集衍射信号。
(3)衍射仪:用于收集经过样品衍射的X射线,通常是根据布拉格的几何关系设计的。
(4)探测器:可以将衍射信号转换为电信号的装置,常见的探测器包括点状探测器和线扫描探测器。
3.应用XRD技术在各个领域都有广泛的应用,以下是一些常见领域的应用示例:(1)材料科学:XRD可以用于研究晶体结构、物相组成、畴尺寸等信息。
它常用于材料的相变研究、晶格缺陷分析和晶体生长研究。
(2)化学分析:XRD可以用于确定化合物的晶体结构,配位键长度和角度,有机化合物的晶型等。
它对于分析无机和有机样品的结构非常有用。
(3)矿物学:XRD在矿物鉴定、矿物相变和矿物组成分析方面有着广泛的应用。
它可以用来确定矿石中的矿物种类和含量,分析矿石的成因和变质程度。
(4)药物研发:XRD可以用于药物晶型的表征和鉴定。
晶型对于药物的溶解度和生物利用度有重要影响,因此准确预测和控制药物的晶型对于药物研发至关重要。
XRD什么是XRD?XRD,即X射线衍射(X-ray diffraction),是一种分析材料结构的技术。
通过对材料样品照射X射线,并测量衍射的X 射线的强度和角度,可以确定材料的晶体结构和晶格参数。
XRD技术的原理基于布拉格方程,即nλ = 2dsinθ,其中n 是整数,λ是X射线的波长,d是晶格面的间距,θ是入射X 射线与晶面的夹角。
根据布拉格方程,当X射线入射到晶体中时,会与晶体的晶面产生衍射现象,形成衍射图案。
通过分析衍射图案的特征,可以推断出材料的结晶性、结构以及其他性质。
XRD的应用XRD在材料科学、地质学、化学、药学等领域有广泛的应用。
主要的应用包括:物相分析XRD可以用于确定材料的物相组成。
通过比较样品的衍射图案与数据库中已知物相的衍射图案进行匹配,可以确定样品中各个晶相的存在与含量。
这对于研究材料的合成、晶体生长以及反应机制等方面非常重要。
晶体结构分析XRD可用于确定材料的晶体结构。
通过分析样品衍射图案的峰形、峰位以及峰的强度,可以确定材料晶胞的尺寸和对称性,进而得到材料的晶体结构。
这对于理解材料性能、优化材料的特性以及合成新材料具有重要意义。
质量控制XRD可以用于材料的质量检测和控制。
通过测量材料的衍射图案,可以检查样品中晶体缺陷、杂质等是否存在,以及确定材料的纯度和结晶度等指标。
这对于生产过程的监控和质量控制非常关键。
残余应力分析通过XRD分析材料的衍射峰位的偏移情况,可以得到材料中的残余应力信息。
这对于研究材料的力学性能、材料的疲劳和断裂行为等具有重要意义。
相变研究通过XRD分析材料在不同温度、压力等条件下的衍射图案,可以研究材料的相变行为。
这对于了解材料的相变机制、优化材料的性能以及寻找新的相变材料具有重要意义。
XRD的仪器和操作步骤XRD实验需要使用X射线衍射仪来测量样品的衍射图案。
一般的XRD仪器由X射线发生器、样品支架、衍射角度测量装置、X射线探测器等组成。
进行XRD实验的一般步骤如下:1.准备样品:样品必须是细粉末或者薄膜,并且需要均匀地分布在样品支架上。
第三章X射线衍射法(X-Ray Diffraction:XRD)一晶体学知识二X-射线的本质、产生与探测三X-射线衍射法原理四X-射线粉末衍射(实验方法)五X-射线衍射法在物相分析中的应用XRD图TiO 2/SiO 2-CoFe 2O 4TEM, HRTEM, SAED 图晶体学知识* 晶体的对称性---点阵、格子---晶胞(unit cell) * 对称操作---点式对称操作特点,非点式对称操作特点* 5个平面点阵和4个平面晶系* 二维点阵、点群和空间群* 三维晶体的对称点阵和点群(32种点群)* 三维晶族、晶系、Bravais点阵与坐标系* 7 种晶系与14种Bravais点阵* 晶体空间利用率* 倒易空间晶体学知识晶体的对称性固态物质按其原子(或分子、离子)在空间排列是否长程有序分成晶态和无定形两类。
长程有序---指固态物质的原子(或分子、离子)在空间按一定方式周期性的重复排列。
整个晶体是由晶胞按周期性在三维空间重复排列而成。
理想的晶体结构可以用具有一定对称性的、周期的、无限的三维点阵结构加以描述。
单晶和多晶,晶粒和颗粒据单晶颗粒的大小区分:> 0.5 mm为单晶体;0.5 mm –1 μm为多晶体;纳米级结构,只重复几到几十个周期---微晶体。
单晶---具有完整晶体外形(晶棱,晶面完备)的单个颗粒,颗粒内部的晶格是周期排列。
(如从任意晶带轴投射,必然得到二维衍射点。
)多晶---一个颗粒里面有多个晶粒,每个晶粒的晶格都是周期性排列的,但这些晶粒的取向都是随意的。
(这样一个晶粒产生一些衍射点,衍射点出现在晶格对应的 d 值为半径的圆上,多个晶粒有不同取向,就会慢慢形成多个点连成的一个圆。
这个圆对应于该相在XRD图里的衍射峰位置,强度和衍射峰一致。
)纳米晶体---没有完整晶体外形的小晶粒,称纳米单晶不准确,称多晶又没有多个取向,所以将这些小晶粒组成的整体称为多晶粉末.(多晶衍射环)晶体结构中具有代表性的最小重复单位,称为晶胞。
X 射线衍射实验XRD提供的数据可以研究什么?1 确定物质和材料中的各种化合物的各种原子是怎么排列的。
研究材料和物质的一些特殊性与其原子排列的关系。
2 确定物质和材料含有哪些化合物(物相)。
3 确定各种化合物(物相)的百分比4 测定纳米材料的晶粒大小定量工作5 材料中的应力、织构、取向度、结晶度等6 薄膜的表面和界面的粗糙度、薄膜的厚度物相鉴定相对含量晶粒尺寸微观应变2-Theta Intensity 10.0 55210.02 45210.04 45610.06 452…… ……2-Theta Intensity 10.0 86210.02 32210.04 22610.06 112…… ……衍射图是什么样的?从衍射图中可以得到什么信息?横坐标:2θ或d 纵坐标:强度从衍射图中可以得到什么衍射峰的位置:空间分布规律角度的细微变化晶体结构、样品的组成、结构和成分的细微变化、晶体取向衍射峰的强度:强度强度的变化强度的方向分布数量、晶体完整性、结晶度、晶粒的取向及其分布衍射峰的形状:线形宽度晶粒大小、形变、晶体完整性、缺陷※衍射峰的位置晶面间距d → 定性分析晶格常数衍射峰位移→ 残余应力固溶体分析2θ强度※结晶物质的积分强度定量分析※非晶的积分强度结晶度※样品的择优取向织构极图※半峰宽结晶度晶粒大小晶格畸变封闭管转靶不同功率的光管X 射线的产生方法被污染的铜靶①封闭管(3KW)②样品可旋转③1D探测器④θ/θ设计⑤185mm测角仪半径⑥PDXL分析软件(设备自带)⑦48位换样器Ultima IV 多功能X射线衍射仪(测试楼)1 X射线源2 样品台3 1D探测器4 抓样机械手5 48换样器Ultima IV衍射仪机械手抓取样品开始48个样品排序后机械手自动抓取样品,可同时完成48个样品的测试。
样品的旋转,可以有效消除择优取向Ultima IV衍射仪机械手抓取样品开始测试完毕机械手放样品回位,继续下一个样品的抓取θ/θ转动,样品水平放置,X射线光源和探测器转动机械手只能抓取平的样品架,所以只能测以玻璃片为载体的样品①θ/θ设计②闭环驱动系统③9KW转靶④全部系统自动调整。
