NEMA标准电机简介
发布日期:2010-10-18 414 次阅读
NEMA标准电机
NEMA标准电机主要使用于美国、加拿大、墨西哥，电机的工作频率是60HZ，工作电压是230/460V。
相应的电机同步传速是：2极电机3600RPM，4极电机1800RPM，6极电机1200RPM。
NEMA标准电机的主要品牌有：Baldor葆德电机、Reliance瑞恩电机、Emerson US艾默生US电机、Siemens Mexico(Siemens U.S.A)电机。
NEMA标准电机防护等级的定义
NEMA标准电机防爆等级定义
危险场所：由于易燃气体、蒸汽、粉尘、光源或者悬浮物，而可能产生爆炸或火灾的一个区域。
DIVISION 1(1区)：DIVISION 1(1区)属于一般情况下，危害可能出现在每天的生产中，或者频繁的修理、维护中。
DIVISION2(2区); DIVISION 2(2区)属于异常情况下才发生危害的场合。
有害物质被限制在密闭的容器或密闭的系统中。
仅在意外的冲击、碰撞或不一般的错误操作时，危害才发生。
CLASS Ⅰ(Ⅰ级)：空气中的可燃气体或蒸汽达到一定量，会发生爆炸或火灾的区域。
CLASS Ⅱ(Ⅱ级)：由于可燃粉尘产生危害的场所
CLASS Ⅱ(Ⅲ级)：有易燃光源或悬浮物存在的场合
电机表面温度代码定义
注意：防爆电机的订单中必须指定防爆的DIVISION（区）、CLASS(级)、GROUP(组)以及温度代码。

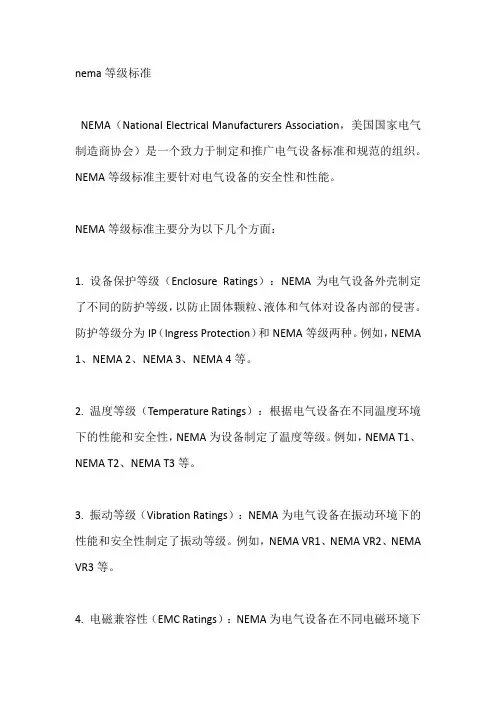

nema等级标准NEMA（National Electrical Manufacturers Association，美国国家电气制造商协会）是一个致力于制定和推广电气设备标准和规范的组织。
NEMA等级标准主要针对电气设备的安全性和性能。
NEMA等级标准主要分为以下几个方面：1. 设备保护等级（Enclosure Ratings）：NEMA为电气设备外壳制定了不同的防护等级，以防止固体颗粒、液体和气体对设备内部的侵害。
防护等级分为IP（Ingress Protection）和NEMA等级两种。
例如，NEMA 1、NEMA 2、NEMA 3、NEMA 4等。
2. 温度等级（Temperature Ratings）：根据电气设备在不同温度环境下的性能和安全性，NEMA为设备制定了温度等级。
例如，NEMA T1、NEMA T2、NEMA T3等。
3. 振动等级（Vibration Ratings）：NEMA为电气设备在振动环境下的性能和安全性制定了振动等级。
例如，NEMA VR1、NEMA VR2、NEMA VR3等。
4. 电磁兼容性（EMC Ratings）：NEMA为电气设备在不同电磁环境下的性能和安全性制定了电磁兼容性等级。
例如，NEMA ER1、NEMA ER2、NEMA ER3等。
5. 性能等级（Performance Ratings）：NEMA根据电气设备的性能指标，如效率、功率因素、负载能力等，为其制定了性能等级。
例如，NEMA PR1、NEMA PR2、NEMA PR3等。
这些等级标准旨在确保电气设备在各种环境和条件下的安全性和可靠性。
不同等级的设备在防护、温度、振动、电磁兼容性和性能等方面具有不同程度的能力。
在选择和使用电气设备时，根据实际应用场景和需求，选择符合NEMA等级标准的设备有助于确保设备的安全运行。
请注意，NEMA等级标准主要适用于美国和加拿大地区。
在我国，类似的电气设备等级标准有GB（国标）和IEC（国际电工委员会）等。

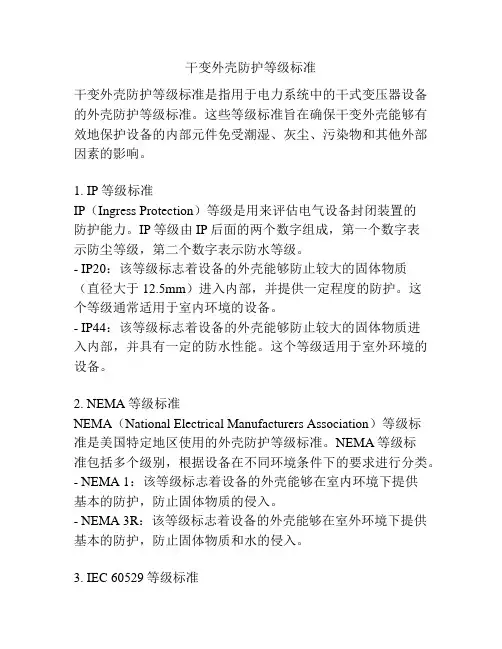

干变外壳防护等级标准干变外壳防护等级标准是指用于电力系统中的干式变压器设备的外壳防护等级标准。
这些等级标准旨在确保干变外壳能够有效地保护设备的内部元件免受潮湿、灰尘、污染物和其他外部因素的影响。
1. IP等级标准IP（Ingress Protection）等级是用来评估电气设备封闭装置的防护能力。
IP等级由IP后面的两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
- IP20：该等级标志着设备的外壳能够防止较大的固体物质（直径大于12.5mm）进入内部，并提供一定程度的防护。
这个等级通常适用于室内环境的设备。
- IP44：该等级标志着设备的外壳能够防止较大的固体物质进入内部，并具有一定的防水性能。
这个等级适用于室外环境的设备。
2. NEMA等级标准NEMA（National Electrical Manufacturers Association）等级标准是美国特定地区使用的外壳防护等级标准。
NEMA等级标准包括多个级别，根据设备在不同环境条件下的要求进行分类。
- NEMA 1：该等级标志着设备的外壳能够在室内环境下提供基本的防护，防止固体物质的侵入。
- NEMA 3R：该等级标志着设备的外壳能够在室外环境下提供基本的防护，防止固体物质和水的侵入。
3. IEC 60529等级标准IEC 60529是国际电工委员会制定的一项标准，用于评估电气设备的外壳防护等级。
该标准使用了类似于IP等级的编码系统，描述了设备在不同条件下的防护能力。
- IP50：该等级标志着设备的外壳能够防止大于50mm的固体物质的侵入，并能够提供一定程度的防尘保护。
- IP54：该等级标志着设备的外壳能够在不严重的尘埃环境和喷洒水下提供保护。
4. CSA等级标准CSA（Canadian Standards Association）等级标准是加拿大特定地区使用的外壳防护等级标准。
CSA等级标准主要针对设备在不同环境条件下的防护要求进行分类。
nema防腐蚀等级NEMA防腐蚀等级指的是由美国国家电器制造商协会（National Electrical Manufacturers Association）制定的一套标准，用于评估电气设备在不同环境条件下的防腐蚀性能。
这些等级旨在确保设备在各种恶劣环境中的长期可靠运行。
根据NEMA标准，防腐蚀等级分为几个不同的级别，从1到4，级别越高，设备的防腐蚀能力越强。
下面我们来逐个介绍这些等级：1. NEMA 1：这个等级适用于室内环境，对于防腐蚀没有特殊要求。
这种设备通常用于干燥和清洁的环境中，如办公室、商店或住宅等。
2. NEMA 2：这个等级适用于室内环境，对于防腐蚀有一定要求。
这种设备通常用于有湿度和轻微腐蚀风险的环境中，如车间、实验室或一般工业场所等。
3. NEMA 3：这个等级适用于室外环境，对于防腐蚀有较高要求。
这种设备通常用于受潮湿、风吹雨打和轻度腐蚀的环境中，如露天工地、码头或农田等。
4. NEMA 4：这个等级适用于室外环境，对于防腐蚀有极高要求。
这种设备通常用于受严重腐蚀、浸水或暴露在极端天气条件下的环境中，如化工厂、沿海地区或极寒地带等。
NEMA防腐蚀等级的划分是根据设备的材料和设计特点来确定的。
不同等级的设备在生产制造过程中采取了不同的防腐蚀措施，以确保其能够在特定环境下长期稳定运行。
这些措施可以包括使用耐腐蚀材料、密封和防水设计、防尘和防湿等。
总结起来，NEMA防腐蚀等级是一个评估电气设备防腐蚀性能的标准体系，从1到4分为不同等级，用于指导设备在不同环境中的应用。
根据设备所处的环境条件，选择适当的防腐蚀等级，可以确保设备的可靠性和使用寿命，同时也为用户提供了更安全和可靠的电气设备。

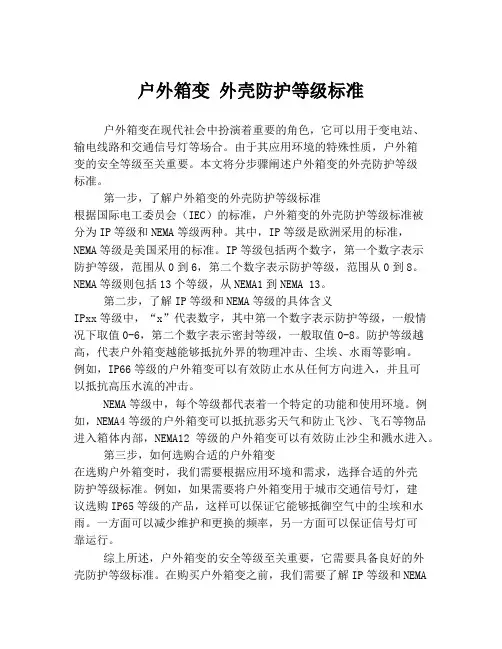

户外箱变外壳防护等级标准户外箱变在现代社会中扮演着重要的角色，它可以用于变电站、输电线路和交通信号灯等场合。
由于其应用环境的特殊性质，户外箱变的安全等级至关重要。
本文将分步骤阐述户外箱变的外壳防护等级标准。
第一步，了解户外箱变的外壳防护等级标准根据国际电工委员会（IEC）的标准，户外箱变的外壳防护等级标准被分为IP等级和NEMA等级两种。
其中，IP等级是欧洲采用的标准，NEMA等级是美国采用的标准。
IP等级包括两个数字，第一个数字表示防护等级，范围从0到6，第二个数字表示防护等级，范围从0到8。
NEMA等级则包括13个等级，从NEMA1到NEMA 13。
第二步，了解IP等级和NEMA等级的具体含义IPxx等级中，“x”代表数字，其中第一个数字表示防护等级，一般情况下取值0-6，第二个数字表示密封等级，一般取值0-8。
防护等级越高，代表户外箱变越能够抵抗外界的物理冲击、尘埃、水雨等影响。
例如，IP66等级的户外箱变可以有效防止水从任何方向进入，并且可以抵抗高压水流的冲击。
NEMA等级中，每个等级都代表着一个特定的功能和使用环境。
例如，NEMA4等级的户外箱变可以抵抗恶劣天气和防止飞沙、飞石等物品进入箱体内部，NEMA12等级的户外箱变可以有效防止沙尘和溅水进入。
第三步，如何选购合适的户外箱变在选购户外箱变时，我们需要根据应用环境和需求，选择合适的外壳防护等级标准。
例如，如果需要将户外箱变用于城市交通信号灯，建议选购IP65等级的产品，这样可以保证它能够抵御空气中的尘埃和水雨。
一方面可以减少维护和更换的频率，另一方面可以保证信号灯可靠运行。
综上所述，户外箱变的安全等级至关重要，它需要具备良好的外壳防护等级标准。
在购买户外箱变之前，我们需要了解IP等级和NEMA等级的具体含义，根据实际需求和环境，选择合适的标准。
这样可以确保户外箱变能够长期稳定运行，并保障电力设备的运行安全。

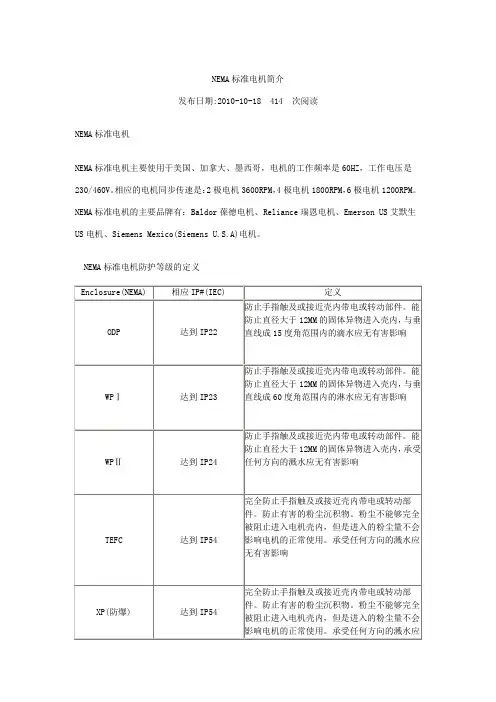

NEMA标准电机简介
发布日期:2010-10-18 414 次阅读
NEMA标准电机
NEMA标准电机主要使用于美国、加拿大、墨西哥，电机的工作频率是60HZ，工作电压是230/460V。
相应的电机同步传速是：2极电机3600RPM，4极电机1800RPM，6极电机1200RPM。
NEMA标准电机的主要品牌有：Baldor葆德电机、Reliance瑞恩电机、Emerson US艾默生US电机、Siemens Mexico(Siemens U.S.A)电机。
NEMA标准电机防护等级的定义
NEMA标准电机防爆等级定义
危险场所：由于易燃气体、蒸汽、粉尘、光源或者悬浮物，而可能产生爆炸或火灾的一个区域。
DIVISION 1(1区)：DIVISION 1(1区)属于一般情况下，危害可能出现在每天的生产中，或者频繁的修理、维护中。
DIVISION2(2区); DIVISION 2(2区)属于异常情况下才发生危害的场合。
有害物质被限制在密闭的容器或密闭的系统中。
仅在意外的冲击、碰撞或不一般的错误操作时，危害才发生。
CLASS Ⅰ(Ⅰ级)：空气中的可燃气体或蒸汽达到一定量，会发生爆炸或火灾的区域。
CLASS Ⅱ(Ⅱ级)：由于可燃粉尘产生危害的场所
CLASS Ⅱ(Ⅲ级)：有易燃光源或悬浮物存在的场合
电机表面温度代码定义
注意：防爆电机的订单中必须指定防爆的DIVISION（区）、CLASS(级)、GROUP(组)以及温度代码。
一、概述
NEMA系列标准三相异步电动机是全封闭自扇冷式电动机。
该系列电动机按照美国电机制造商学会NEMA标准设计和制造。
电机款式新颖、制作精良、安全可靠。
该电机具有效率高、温升低、噪声振动小等特点。
该系列电动机防护等级为IP55，绝缘等级为F级，冷却方式为IC411，采用NEMA标准B 设计，使用系数为1.15，额定电压为230／460V，额定频率为60Hz。
环境温度范围-15℃～40℃，海拔不超过3300英尺。
适用于无特殊要求的场合，可作为各种机械设备的动力配套。
该电动机可根据用户需要进行特殊设计与制造，如TC型或H级绝缘，或不同电压、不同频率之要求。
二、型号含义
如：28 4 T：“28”表示其值等于机座中心高的4倍（in），“4”表示机座轴向底脚孔长度代号，“T”表示有标准尺寸的机座标志。
36 5 TS：“36”表示其值等于机座中心高的4倍（in），“5”表示机座轴向底脚孔长度代号，“TS”表示轴伸尺寸为标准短轴的机座标志。
三、接线盒
电动机具有9根或12根引出线，引出线长度从伸出机座起6英寸，线端标志及接线图按MG1-2.62的规定，接线盒内有接地标志及螺钉。
四、安装型式
T型——有底脚的普通安装结构形型式；TC型——有底脚，C型平面安装的结构型式，电动机的安装方式应符合MG1-4.03标准规定。
五、订货须知
1、订货时请注明电动机型号、功率、转速、电压、频率及安装型式等。
2、如有特殊要求，请在合同中注明，并事先与制造厂联系。
海外设备的防护标准
海外设备的防护标准因设备类型、使用环境和使用需求而异，以下是一些常见的设备防护标准：
IP防护等级：IP防护等级系统是由欧洲电子技术标准化委员会（EN）制定，主要用于评估电子设备在恶劣环境下的防水和防尘能力。
IP等级由两个数字组成，第一个数字表示防尘能力，第二个数字表示防水能力。
例如，IP65表示设备可以完全防止外物侵入，并且可以承受水喷射。
NEMA防护等级：NEMA防护等级系统是由美国国家电气制造商协会（NEMA）制定，主要用于评估电气设备在恶劣环境下的防护能力。
NEMA等级从0到6，数字越大表示防护能力越强。
例如，NEMA4X表示设备可以承受恶劣的户外环境，包括防雨、防尘、防风等。
防爆等级：对于一些需要在易燃易爆环境中使用的设备，需要满足特定的防爆等级要求。
防爆等级由国家或地区的安全标准制定，不同的国家和地区可能有不同的要求。
例如，ATEX 防爆等级表示设备符合欧洲的防爆标准，可用于爆炸性环境中。
温度等级：设备的温度等级是指设备能够在一定温度范围内正常工作的能力。
不同类型的设备可能有不同的温度等级要求，例如，一些电气设备可能需要满足特定的温度范围，以避免过热或过冷导致损坏。
需要注意的是，具体的设备防护标准需要根据设备的使用环境和需求来确定。
不同的国家和地区可能有不同的标准和要求，因此在使用海外设备时需要了解当地的防护标准和要求，以确保设备的安全和稳定运行。
NEMA防护等级是美国电气制造商协会工业控制装置和系统中的外壳防护标准。
NEMA 的防护标准除了防尘、防水之外，还包括防爆（IP代码只包括防尘和防水）。
它的外壳防护等级和IP代码的对应（接近或等效）关系IP 30 31 32 64 65 66NAMA 1 2 3R 3 12和13 4和4X国家电气制造商协会(NEMA)是制定电气设备标准化产品技术规格的美国制造商组织.担保人实验室(UL)把NEMA性能标准和测试方法作为电气密封箱试验和认证的指南.NEMA标准:近似等于圆括号中的IPNEMA 1: 主要用于室内,应提供的防护等级为密封设备的接触防护和限量落尘防护(IP 30).2: 室内使用,应提供的防护等级为限量落水和落尘防护(IP 31).3: 室外使用,应提供的防护等级为风尘,降雨和冰雹防护;密封箱上的冰不能对其形成损害(IP 64).3R: 室外使用,应提供的防护等级为降雨和冰雹防护;密封箱的冰不能对其形成损害(IP 32).3S: 室外使用,应提供的防护等级为风尘,降雨和冰雹防护;在有冰堆积时,外部机构仍可操作.4: 室内或室外使用,应提供的防护等级为溅水,风尘和降雨,软管直接水淋防护;密封箱上的冰不能对其形成损害(IP 66).4X: 室内或室外使用,应提供的防护等级为溅水,风尘和降雨,软管直接水淋防护;密封箱上的冰不能对其形成损害,防腐蚀(IP 66).6: 室内或室外使用,应提供的防护等级为短时间浸入有限深水中不进水防护;密封箱上的冰不能对其形成损害.6P: 室内或室外使用,应提供的防护等级为长时间浸入有限深水中不进水防护.11: 室内使用,应为密封设备提供浸油防护等级为腐蚀性液体和气体的腐蚀效应防护.12,12K: 室内使用,应提供的防护等级为灰尘,落灰和无腐蚀性液体滴落(IP 65).13: 室内使用,应提供的防护等级为喷水,油和无腐蚀性冷却剂防护(IP 65).。
NEMA外壳防护等级(与IP等效的标准) NEMA 1:室内应用，保证内部设备不受碰触，提供一定固体异物防护。
(IP30) 2:室内应用，提供一定程度滴水和固体异物防护。
(IP31)3:室外应用，防风沙、防雨和冰雹，不会因外壳结冰而损坏。
(IP64)3R:室外应用，防雨和冰雹，不会因外壳结冰而损坏。
(IP32)3S:室外用，防风沙、防雨和冰雹，结满冰时外部机械装置仍可操作。
4:室内或室外应用，防风沙、溅水和雨、防水管喷水，不会因外壳结冰而损坏。
(IP66)4X:室内或室外应用，防风沙、溅水和雨、防水管喷水，不会因外壳结冰而损坏，防腐蚀。
(IP66)5:尘密，用于水泥、纺织、食品等工业场合。
6:室内或室外应用，可短时间有限深度浸水，不会因外壳结冰而损坏。
6P:室内或室外应用，可长时间有限深度浸水。
7:室内危险区域应用，现场存在危险性气体，I级A、B、C、D组8:危险区域应用，与NEMA7相似，充油后用于现场的危险气体具有腐蚀性的场合。
9:危险区域应用，尘密，II级E、F、D组10:满足美国煤矿联合会防爆要求，适用于有瓦斯泄漏煤矿。
11:室内应用，充油后耐腐蚀性气体和液体。
12:室内应用，尘密、防非腐蚀性液体喷洒。
(IP65)13:室内应用，尘密，防喷水、喷油、喷冷却剂。
(IP65) 外壳防护等级(IP)代码(BS EN60529:1992)第一位特征数字防治固体异体异物第二位特征数字防止进水造成有进去害影响0 无防护 0 无防护1 固体异物直径大于50mm 1 垂直滴水2 固体异物直径大于12mm 2 倾角75-90滴水3 固体异物直径大于2.5mm 3 淋水4 固体异物直径大于1.0mm 4 溅水5 喷水 5 防尘6 尘密 6 猛烈喷水7 短时间浸水8 连续浸水例如:IP65即要求具有尘密及对喷水的外壳防护功能北美危险等级划分III级(纤I级(气体和蒸气) II级(粉尘) 维) A组(乙炔) B(氢气) C(乙烯) E 组(金属粉尘) F组(煤粉) G组(农不分组别 D(甲烷) 业粉尘)。
火灾探测器防护等级
火灾探测器的防护等级通常指的是其防护标准或防护等级，主要参考国际电工委员会（IEC）的标准。
其中，防护等级主要包括IP防护等级和NEMA防护等级。
IP防护等级是指火灾探测器的防尘、防水性能，分为IPXX两位数字表示，第一位数字表示防尘等级，第二位数字表示防水等级。
NEMA防护等级是北美电气制造商协会(NEMA)制定的标准，用来描述电气设备防护等级。
根据NEMA防护等级，火灾探测器的防护等级可涵盖防水、防尘、耐冲击、耐腐蚀、防火等等。
因此，不同的火灾探测器会有不同的防护等级标准，用户在选购时应根据实际使用场景，选择符合需求的防护等级。
密封圈防护等级密封圈是一种用于防护和密封的装置，它的防护等级决定了其在不同环境条件下的适用范围和性能。
密封圈的防护等级通常由国际标准化组织（ISO）或其他相关标准制定机构确定，以确保其在各种应用领域中的可靠性和安全性。
一、IP等级IP等级是一种广泛应用于电子产品和工业设备中的防护等级标准。
它由IP代码组成，其中第一个数字表示防尘等级，第二个数字表示防水等级。
例如，IP67表示密封圈具有完全防尘和在1米深的水中浸泡30分钟不受损的能力。
这种防护等级的密封圈通常用于户外电子设备、汽车配件等领域。
二、NEMA等级NEMA等级是美国国家电气制造商协会（NEMA）制定的一种防护等级标准。
它通过数字代码来表示密封圈的防护等级，其中包括了防尘、防水、耐腐蚀等特性。
例如，NEMA 4X表示密封圈具有防尘、防水和耐腐蚀能力，适用于恶劣的工业环境。
三、UL等级UL等级是美国安全实验室（UL）制定的一种安全认证标准。
它包括了密封圈的防火等级、耐高温等级等多个方面。
UL等级的密封圈通常用于建筑、电气设备等领域，以确保其在火灾等紧急情况下的可靠性和安全性。
四、食品级防护等级食品级防护等级是一种特殊的防护等级，适用于与食品接触的密封圈。
它通常由食品安全标准制定机构确定，以确保密封圈不会对食品产生污染和危害。
食品级防护等级的密封圈广泛应用于食品加工和生产等领域。
五、医疗级防护等级医疗级防护等级适用于与医疗设备和器械接触的密封圈。
它的要求更为严格，需要具备耐高温、耐腐蚀、防污染等特性，以确保密封圈在医疗环境中的安全性和可靠性。
医疗级防护等级的密封圈广泛应用于医院、实验室等领域。
六、化学品防护等级化学品防护等级适用于与化学品接触的密封圈。
它要求密封圈具备耐化学腐蚀、耐高温等特性，以确保其在化学品环境中的可靠性和安全性。
化学品防护等级的密封圈广泛应用于化工、制药等领域。
总结起来，密封圈的防护等级是衡量其性能和适用范围的重要标准。
不同的防护等级适用于不同的应用领域，例如IP等级适用于户外电子设备，NEMA等级适用于工业设备，UL等级适用于建筑和电气设备等。
NEMA防护等级（IP等级）分类
NEMA是由美国制造商们组织起来的，是制定电气设备标准化产品技术规格的一个组织机构。
NEMA所制定的标准和测试方法被应用到了UL（担保人试验室）测定、认定电气密封箱的基本方针。
括号里面是指相应的IP等级
NEMA 1 在室内使用，能对相接触的设备和落下的一定量的灰尘进行防护（IP30）
2 在室内使用，能对落下的灰尘和水进行防护（IP31）
3 室外使用，能对风刮起的灰尘，雨和雪花等进行防护，在设备外壳上形成了冰块也不会损坏设备（IP64）
3R 室外使用，能对降落的雨和雪花等进行防护，在设备外壳上形成了冰块也不会损坏（IP32）
3S 室外使用，能对风刮起的灰尘，雨和雪花等进行防护，在设备外壳上形成了冰块时也能正常的开机工作
4 室内或室外使用，能对溅起的水花，风吹起的灰尘和管道口直接出水进行防护，在设备外壳上形成了冰块也不会损坏（IP66）
4X 室内或室外使用，能对溅起的水花，风吹起的灰尘和管道口直接出水进行防护，在设备外壳上形成了冰块也不会损坏，具备防腐蚀能力（IP66）
6 设备被很短时间内浸入有限深度处不会进水，在设备外壳上形成了冰块也不会损坏设备
6P 设备被长时间的浸入有限深度处不会进水
11 在室内的油品浸入防护，附带的设备具有防止腐蚀性液体和气体腐蚀的能力
12，12K 在室内使用，被用来防护灰尘，落下的泥土和滴落的非腐蚀性液体（IP65）
13 在室内使用，用来防护灰尘和水、油、非腐蚀性的冷却液等的雾壮物（IP65）。
NEMA（美国电气制造商协会）3R型（防风雨外壳）的要求概述：在加拿大有两种关于电气柜外壳的适用标准，一种是CSA（加拿大标准协会）C22.2 No. 94-M91（特殊目的用罩壳），另一种是CSA C22.2 No. 94-M91。
两种对3R型防风雨外壳都有相同的标准。
下列要求是从CSA C22.2 No. 94-M91 中摘录出来的，供你方参考。
定义：3R型——一种可在室内外使用的机壳，它被构造成为抵抗雨雪提供一定程度的保护，不会被机壳外部形成的冰所损坏。
结构：4.1.1 所有机壳由不会在空气中氧化的金属或者聚合材料制成。
LEO：金属外壳是可用的。
4.1.2 机壳应具有最小壁厚，至少等于通用的机壳等类似设备的适用标准中的要求。
LEO：请在图纸上详细说明壁厚。
4.1.3 机壳的开口应该符合适用标准（此标准是为通用的有类似设备的机壳而定的）中所包含的要求，除此之外，这种开口不能损害机壳的效力。
LEO：请在图纸中详细说明开口的规格。
4.1.4 不应使用可能导致电蚀作用的金属来搭建机壳，因为电蚀作用会对设备处于潮湿环境的部分产生不利影响。
4.2.1 一个机壳可能没有导管引入装置。
它至少有一个适合导管引入装置的位置，应该在封闭的设备和机壳之间提供足够的空隙，当适合的最大尺寸的导管套可能被使用时有必需的电力和机械空隙。
4.4 垫圈封闭式和开放式的平垫圈应符合第6.2.5条的测试要求。
测试：参考以下表格中关于3R型机壳的测试项目。
表格2测验和评估（参见条款3.2和6.1）引用条款机壳型号2 3 3R 3s基础测验机械力垫圈(若适用)聚合机壳材料(若适用)证实机壳功能的测验滴漏雨雾化水—5型雾化水—12型和12R型雨雪和冰的形成软管放油—4型和4X型软管放油—3型和3S型浸没石油排除气压金属防护耐蚀性6.26.2.56.136.36.46.56.66.76.8.26.8.36.96.106.116.126.12.2X X X XX X X XX X X XX Y Y YX X X XY YY YX X XX XX X X X说明：X=可适用的实验Y=满足这项要求的同时被其他特定的测试覆盖4.7 排水系统2型和3R型的机壳必须要有排水的规定，因为当雨或雪进入机壳内或者凝结发生时可能会积水。

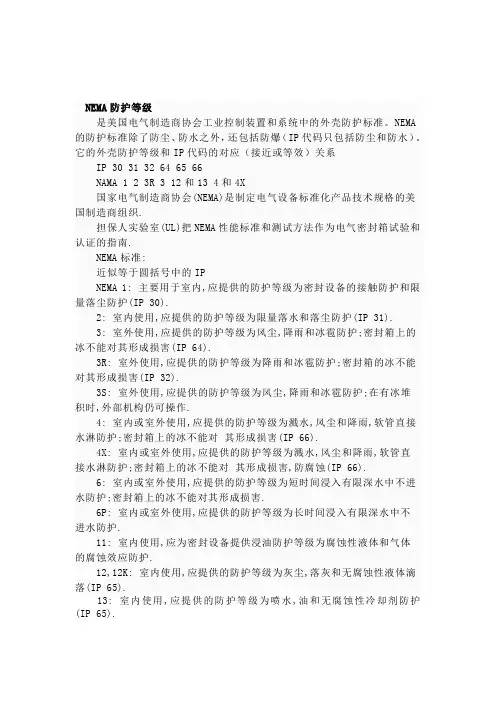

NEMA防护等级
NEMA防护等级
是美国电气制造商协会工业控制装置和系统中的外壳防护标准。
NEMA的防护标准除了防尘、防水之外，还包括防爆（IP代码只包括防尘和防水）。
它的外壳防护等级和IP代码的对应（接近或等效）关系
IP 30 31 32 64 65 66
NAMA 1 2 3R 3 12和13 4和4X
国家电气制造商协会(NEMA)是制定电气设备标准化产品技术规格的美国制造商组织.
担保人实验室(UL)把NEMA性能标准和测试方法作为电气密封箱试验和认证的指南.
NEMA标准:
近似等于圆括号中的IP
NEMA 1: 主要用于室内,应提供的防护等级为密封设备的接触防护和限量落尘防护(IP 30).
2: 室内使用,应提供的防护等级为限量落水和落尘防护(IP 31).
3: 室外使用,应提供的防护等级为风尘,降雨和冰雹防护;密封箱上的冰不能对其形成损害(IP 64).
3R: 室外使用,应提供的防护等级为降雨和冰雹防护;密封箱的冰不能对其形成损害(IP 32).
3S: 室外使用,应提供的防护等级为风尘,降雨和冰雹防护;在有冰堆积时,外部机构仍可操作.
4: 室内或室外使用,应提供的防护等级为溅水,风尘和降雨,软管直接水淋防护;密封箱上的冰不能对其形成损害(IP 66).
4X: 室内或室外使用,应提供的防护等级为溅水,风尘和降雨,软管直接水淋防护;密封箱上的冰不能对其形成损害,防腐蚀(IP 66).
6: 室内或室外使用,应提供的防护等级为短时间浸入有限深水中不进水防护;密封箱上的冰不能对其形成损害.
6P: 室内或室外使用,应提供的防护等级为长时间浸入有限深水中不进水防护.
11: 室内使用,应为密封设备提供浸油防护等级为腐蚀性液体和气体的腐蚀效应防护.
12,12K: 室内使用,应提供的防护等级为灰尘,落灰和无腐蚀性液体滴落(IP 65).
13: 室内使用,应提供的防护等级为喷水,油和无腐蚀性冷却剂防护(IP 65).。
