R系列轴承尺寸

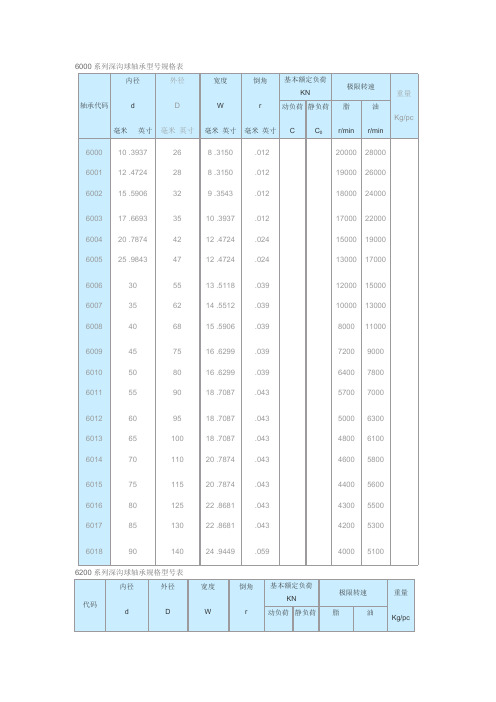

6000系列深沟球轴承型号规格表轴承代码内径d毫米 英寸 外径 D毫米 英寸 宽度 W毫米 英寸 倒角 r毫米 英寸基本额定负荷KN 极限转速 重量 Kg/pc动负荷 C静负荷 C 0脂 r/min油r/min6000 6001 6002 6003 6004 6005 6006 6007 6008 6009 6010 6011 6012 6013 6014 6015 6016 6017 601810 .3937 12 .4724 15 .5906 17 .6693 20 .7874 25 .9843 30 35 40 45 50 55 60 65 70 75 80 85 9026 28 32 35 42 47 55 62 68 75 80 90 95 100 110 115 125 130 1408 .3150 8 .3150 9 .3543 10 .3937 12 .4724 12 .4724 13 .5118 14 .5512 15 .5906 16 .6299 16 .6299 18 .7087 18 .7087 18 .7087 20 .7874 20 .7874 22 .8681 22 .8681 24 .9449.012 .012 .012 .012 .024 .024 .039 .039 .039 .039 .039 .043 .043 .043 .043 .043 .043 .043 .05920000 19000 18000 17000 15000 13000 12000 10000 8000 7200 6400 5700 5000 4800 46004400 4300 42004000 28000 26000 24000 22000 19000 17000 15000 13000 11000 9000 7800 7000 6300 6100 58005600 5500 530051006200系列深沟球轴承规格型号表毫米英寸 毫米英寸 毫米英寸 毫米英寸C C 0 (r/min) (r/min) 6200 6201 6202 6203 6204 6205 6206 6207 6208 6209 6210 6211 6212 6213 6214 6215 621610 .3937 12 .4724 15 .5906 17 .6693 20 .7874 25 .9843 30 35 40 45 50 55 60 65 70 75 8030 32 35 40 47 52 62 72 80 85 90 100 110 120 125 130 1409 .3543 10 .3937 11 .4331 12 .4724 14 .5512 15 .5906 16 .6299 17 .6693 18 .7087 19 .7480 20 .7874 21 .8268 22 .8661 23 .9055 24 .9449 25 .9843 26.024 .024 .024 .024 .039 .039 .039 .043 .043 .043 .043 .059 .059 .059 .059 .059 .07819000 18000 17000 16000 14000 12000 10000 8800 7700 6800 6100 5500 5000 4800 4600 4400 420026000 24000 22000 20000 18000 16000 13000 10000 9200 8200 7300 6600 6000 5800 5600 5400 53006300系列深沟球轴承规格型号表6304 6305 6306 6307 6308 6309 6310 6311 6312 6313 6314 631520 .787425 .984330354045505560657075526272809010011012013014015016015 .590617 .669319 .748021 .826823 .905525 .9843272931333537.043.043.043.059.059.059.079.079.083.083.083.083110001000080006800580050004400420040003900380036001500013000100008000720062005500530051005000480056006400系列深沟球轴承型号规格表单向推力球轴承型号角接触球轴承可以同时承受径向载荷和轴向载荷,单列角接触球轴承只能承受单方向轴向载荷,因此一般都常采用成对安装。

常用轴承内外径型号对照表在制造和机械行业中，轴承是一种常见的零件，广泛应用于各种设备和机械装置中。

轴承的内外径型号对照表对于选用和替换轴承十分重要。

本文将为大家介绍一份常用轴承内外径型号对照表，以便在使用过程中能更加方便和准确地选择合适的轴承型号。

以下是常用轴承内外径型号对照表：型号内径(mm) 外径(mm)6000 10 266001 12 286002 15 326003 17 356004 20 426005 25 476006 30 556007 35 626008 40 686009 45 756010 50 806011 55 906012 60 956013 65 1006014 70 1106015 75 1156016 80 1256017 85 1306018 90 1406019 95 1456020 100 150上述表格列出了一些常用轴承的型号以及对应的内径和外径尺寸。

这些轴承型号广泛应用于各种设备和机械装置，如电机、汽车、电器、工具等。

在使用轴承时，我们需要根据具体的需求和设备要求来选用合适的型号。

轴承的内径决定了其安装在轴上的位置，而外径则决定了其安装在外壳或机座上的位置。

因此，在选用轴承时，确保内径和外径适配是至关重要的。

当需要更大承载能力和速度更高的轴承时，我们可以根据表格中的数据进行选择。

例如，如果我们需要内径为25mm、外径为47mm的轴承，可以选用型号为6005的轴承。

根据具体需求，从对照表中找到合适的型号，是正确选用轴承的基础。

需要注意的是，以上仅是常用轴承内外径型号对照表的一部分。

在实际使用中，还会存在更多不同规格和尺寸的轴承型号，因此，选用轴承时应确保与设备性能和使用要求相匹配。

综上所述，轴承的内外径型号对照表对于选用和替换轴承具有重要意义。

通过合理选择轴承型号，可以确保设备的正常运转和稳定性。

在实际使用中，可以根据需求和设备要求，在常用轴承内外径型号对照表中找到合适的型号，以便选用合适的轴承，并确保其与设备配套。

轴承内径外径对照表1. 引言在机械设计与制造中，轴承是一种重要的机械元件，用于支撑和转动机械零件。

常见的轴承类型包括滚动轴承和滑动轴承，它们通过内径和外径来确定与其配合的轴或壳体尺寸。

因此，了解轴承内径和外径的对照关系对于正确选用和安装轴承十分重要。

本文将介绍常见轴承类型的内径外径对照表，方便工程师和设计人员在实际应用中选择合适的轴承尺寸。

2. 滚动轴承2.1 深沟球轴承深沟球轴承是最常见的一种滚动轴承类型，广泛应用于各类机械设备中。

它的特点是内外球道几乎平行，能承受径向和轴向载荷。

以下是深沟球轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)6000 10 266200 10 306300 10 356800 10 196900 10 222.2 圆柱滚子轴承圆柱滚子轴承适用于承受大径向载荷的场合，常见于重型机械设备中。

以下是圆柱滚子轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)NU100 10 26NU200 10 30N300 10 35NJ400 10 19NJ1000 10 223. 滑动轴承3.1 瓦滑动轴承瓦滑动轴承是一种常见的滑动轴承类型，主要由瓦和轴套组成，通过润滑油膜形成滑动。

以下是瓦滑动轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)WB 10 26WC 10 30WD 10 35WE 10 19WF 10 223.2 液体滑动轴承液体滑动轴承适用于高速旋转和重载的场合，常见于发电机和涡轮机中。

以下是液体滑动轴承的内径外径对照表：轴承型号内径 (mm) 外径 (mm)LBE 10 26LCE 10 30LDE 10 35LEE 10 19LFE 10 224. 总结本文介绍了常见轴承类型的内径外径对照表，包括滚动轴承和滑动轴承。

了解轴承的内径外径对照关系是正确选择和安装轴承的关键。

在应用中，根据所需的负载和转速条件，结合轴承的内径和外径要求，选择合适的轴承尺寸是保证机械设备正常运行的重要步骤。

轴承尺寸规格对照表轴承是机械设备中常用的一种机械零件，用于约束机械中旋转或往复运动的轴的运动方向。

轴承尺寸规格对照表是一个参考资料，可以帮助人们在选购、设计或维修轴承时准确了解轴承不同型号的尺寸和规格参数。

以下是针对轴承尺寸规格对照表的详细介绍。

轴承尺寸规格对照表通常包括以下内容：1. 轴承类型：列出所有常见的轴承类型，例如深沟球轴承、圆锥滚子轴承、角接触球轴承等。

2. 序号：用于标识每个轴承的不同编号，通常根据国际标准化组织（ISO）的要求设定。

3. 内径（d）：测量轴承内部直径的长度，通常用毫米（mm）来表示。

4. 外径（D）：测量轴承外部直径的长度，通常用毫米来表示。

5. 宽度（B）：测量轴承在其长度方向上的宽度，通常用毫米来表示。

6. 偏差：用于描述轴承尺寸的允许范围，通常在正负方向上有两个值，用于表示其负偏差和正偏差。

7. 适用性：用于描述轴承的适用范围，包括对载荷、转速、温度等各种因素的限制条件。

在实际应用中，轴承尺寸规格对照表是非常有用的。

例如，当需要选购一个轴承时，可以查阅轴承尺寸规格对照表，找到满足载荷、速度等条件的合适型号，然后确定其尺寸规格以进行定购或询价。

在机械设计中，轴承尺寸规格对照表也是必备的参考资料，设计师可以准确计算所需的轴承容积和安装空间，以确保预定的设备性能得到满足。

此外，在维修机械设备时，轴承尺寸规格对照表也是必需的，可以帮助工程师找到正确的零件进行更换。

因此，轴承尺寸规格对照表对于机械行业非常重要，可以有效提高轴承的选购和使用效率，提高轴承的应用安全性和可靠性，从而为机械设备提供更好的性能和寿命。

滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“滚动轴承型号的含义”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。

在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承的后置代号一般表示轴承的内部结构、密封、外部形状变化、保持架结构、轴承材料改变、公差等级、游隙代号、配置等内容，下面分别介绍。

轴承保持架代号含义，包括了保持架材料、结构等内容。

1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。

•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。

•Q：青铜实体保持架，用附加数字表示不同的材料。

•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。

•M：黄铜实体保持架。

•L：轻合金实体保持架，用附加数字表示不同的材料。

•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。

•TH：玻璃纤维增强酚醛树脂保持架（筐型）。

•TN：工程塑料模注保持架，用附加数字表示不同的材料。

•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。

•J：钢板冲压保持架，材料有变化时附加数字区别。

•Y：钢板冲压保持架，材料有变化时附加数字区别。

•SZ：保持架有弹簧丝或弹簧制造。

导轨球轴承、滚轮球轴承（LFR系列、SG系列、LR系列、LV系列、V-W系列、A和AT系列、LR5200系列）三泰导轨轴承、滚轮轴承（LFR系列、SG系列、LR系列、LV系列、V导向校直轮、VW系列、AT系列、）性能特点、轴承的应用、用途、型号对照表三泰导轨轴承、滚轮轴承具体型号对照、尺寸、负荷性能表：1。

LFR系列导轨滚轮轴承为线性导轨滚轮：LFR5302 KDD、LFR5302 NPP、LFR5201-KDD、LFR5201-NPP、LFR5201-14KDD、LFR5201-14NPP、LFR5204-16KDD、LFR5204-16NPP、LFR5206-20KDD、LFR5206-20NPP、LFR5206-25KDD、LFR5206-25NPP、LFR5207-30KDD、LFR5207-30NPP、LFR5208-40KDD、LFR5208-40NPP2。

SG系列的导轨滚轮：SG10、LFR50/4NPP、SG15、SG5RS、SG15-10、SG15-1、SG20、SG6RS、SG20-1、SG25、SG8RS、SG25-1、SG35、SG12RS3。

LR系列滚轮轴承--高精度双列角接触轴承：LR……KDD,3057….,3067…..,3058….,3068,LR200 NPPU （361200R）361201R（LR201NPPU）361202R（LR202NPPU）361203R（LR203NPPU）361204R（LR204NPPU）3612050R（LR205NPPU）（361206R）LR206NPPU、361207R=LR207NPPU LR208 NPPU=361208R4。

LV系列轴承可广泛用于圆柱形导轨或120°的V型导轨：LV 20/7 ZZ 、LV 20/8 ZZ 、LV20/10ZZ 、LV 202-38 ZZ、LV 202-40 ZZ、LV 201 ZZ、LV 201-14.2RS、LV 202-41 ZZ、LV 203 ZZ、LV 204-57 ZZ、LV 204-58 ZZ5。

平面轴承的规格及配合参数
平面轴承的规格及配合参数因型号和用途而异。

以下是常用型号的平面轴承规格参数：
1. GE20ES-2RS：内径为20mm，外径为35mm，厚度为16mm。

2. GE25ES-2RS：内径为25mm，外径为42mm，厚度为20mm。

3. GE30ES-2RS：内径为30mm，外径为47mm，厚度为22mm。

4. GE35ES-2RS：内径为35mm，外径为55mm，厚度为25mm。

5. GE40ES-2RS：内径为40mm，外径为62mm，厚度为28mm。

6. GE45ES-2RS：内径为45mm，外径为68mm，厚度为32mm。

7. GE50ES-2RS：内径为50mm，外径为75mm，厚度为35mm。

这些型号的平面轴承广泛应用于机械领域中，例如冶金机械、矿山机械、造纸机械等。

这些轴承的特点是承受重载、低速运转平稳、能承受轴向和径向力。

请注意，这只是部分型号的平面轴承规格参数，还有更多型号和尺寸可供选择。

在使用平面轴承时，需要注意以下几点：使用温度范围、安装与拆卸、轴承游隙调整与润滑、密封结构与封装以及保养与维护。

因此，选择合适的平面轴承和合理地使用平面轴承，在机械运转中能够更加平稳、节约能源，也能够更好地保障机械设备的寿命。

最常用轴承型号尺寸Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199986000系列深沟球轴承型号规格表轴承代码内径d毫米 英寸 外径 D毫米 英寸 宽度 W毫米 英寸 倒角 r毫米 英寸 基本额定负荷KN 极限转速 重量 Kg/pc动负荷 C静负荷 C 0脂 r/min油r/min6000 6001 6002 6003 6004 6005 6006 6007 6008 6009 6010 6011 6012 6013 6014 6015 6016 6017 601810 .3937 12 .4724 15 .5906 17 .6693 20 .7874 25 .9843 30 35 40 45 50 55 60 65 70 75 80 85 9026 28 32 35 42 47 55 62 68 75 80 90 95 100 110 115 125 130 1408 .3150 8 .3150 9 .3543 10 .3937 12 .4724 12 .4724 13 .511814 .5512 15 .5906 16 .6299 16 .6299 18 .7087 18 .7087 18 .7087 20 .7874 20 .7874 22 .8681 22 .8681 24 .9449.012 .012 .012 .012 .024 .024 .039 .039 .039 .039 .039 .043 .043 .043 .043 .043 .043 .043 .05920000 19000 18000 17000 15000 13000 12000 10000 8000 7200 6400 5700 5000 4800 4600 4400 4300 4200 400028000 26000 24000 22000 19000 17000 15000 13000 11000 9000 7800 7000 6300 6100 5800 5600 5500 5300 51006200系列深沟球轴承规格型号表6205 6206 6207 6208 6209 6210 6211 6212 6213 6214 6215 621625 .9843303540455055606570758052627280859010011012012513014015 .590616 .629917 .669318 .708719 .748020 .787421 .826822 .866123 .905524 .944925 .984326.039.039.043.043.043.043.059.059.059.059.059.078120001000088007700680061005500500048004600440042001600013000100009200820073006600600058005600540053006300系列深沟球轴承规格型号表轴承代码内径d毫米英寸外径D毫米英寸宽度W毫米英寸倒角r毫米英寸基本额定负荷 KN 极限转速重量Kg/pc动负荷C静负荷C0脂r/min油r/min6300 6301 6302 6303 6304 6305 6306 6307 6308 6309 6310 6311 6312 6313 6314 631510 .393712 .472415 .590617 .669320 .787425 .98433035404550556065707535374247526272809010011012013014015016011 .433112 .472413 .511814 .551215 .590617 .669319 .748021 .826823 .905525 .9843272931333537.024.039.039.039.043.043.043.059.059.059.079.079.083.083.083.0831500014000130001200011000100008000680058005000440042004000390038003600210002000018000170001500013000100008000720062005500530051005000480056006400系列深沟球轴承型号规格表角接触球轴承可以同时承受径向载荷和轴向载荷,单列角接触球轴承只能承受单方向轴向载荷,因此一般都常采用成对安装。

轴承尺寸对照表轴承作为机械装置中重要的传动元件之一，广泛应用于各个行业。

为了确保轴承的正确选择和应用，轴承尺寸对照表成为了不可或缺的工具。

本文将详细介绍轴承尺寸对照表的内容和使用方法，以帮助读者更好地理解和应用轴承。

一、什么是轴承尺寸对照表是一种记录了不同类型轴承尺寸规格的表格或清单，用于参考和对照。

通常包括轴承内径、外径、宽度等重要尺寸参数，并按照一定的编码体系进行组织和排列。

轴承尺寸对照表的目的是为了方便用户根据具体需求，准确选择和应用合适的轴承。

二、轴承尺寸对照表的内容轴承尺寸对照表的内容从简单到复杂，有多种形式和级别。

最基本的轴承尺寸对照表列出了常见轴承的基本尺寸规格，如球面滚子轴承、圆锥滚子轴承等，包括内径、外径和宽度等参数。

较为完整的轴承尺寸对照表则根据轴承类型、系列和尺寸等级，提供了更为详细的数据，例如公差范围、最大转速等。

三、轴承尺寸对照表的使用方法1. 确定轴承类型：根据实际应用需求，确定所需的轴承类型，如深沟球轴承、角接触球轴承等。

2. 确定轴承尺寸：根据设备的工作条件和要求，选择合适的轴承尺寸。

在轴承尺寸对照表中，根据轴承的内径、外径和宽度等参数，找到与实际需求最接近的尺寸。

3. 确定轴承系列：对于某些特定类型的轴承，如圆锥滚子轴承，还需选择合适的系列。

系列不同，意味着轴承的尺寸和承载能力等参数也会有所差异。

4. 确定轴承尺寸等级：根据设备对轴承精度和可靠性的要求，选择合适的轴承尺寸等级。

一般来说，轴承等级越高，精度和性能也越高。

5. 检查轴承公差：在轴承尺寸对照表中，还可以找到轴承的公差范围。

在选择合适尺寸的同时，还需注意轴承的几何尺寸公差是否满足要求。

四、轴承尺寸对照表的重要性轴承尺寸对照表对于正确选择和应用轴承具有重要作用：1. 提供参考和对照：轴承尺寸对照表使用户可以根据实际需求，从众多轴承型号和规格中选择出最合适的轴承。

2. 确保装配和运行的可靠性：选择合适的轴承尺寸可以确保轴承在装配和运行中具备足够的承载能力和刚性，以满足设备的要求。
