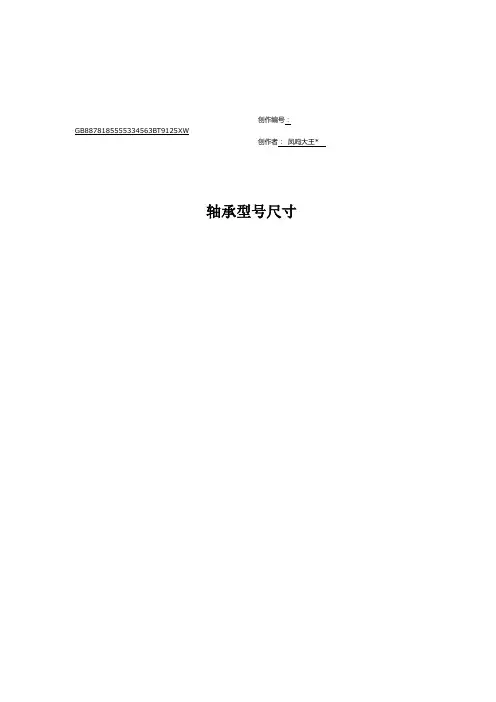

轴承尺寸

轴承尺寸参数手册一、轴承尺寸参数简介轴承是工业生产中常用的零部件，广泛应用于机械设备中。

轴承的性能与尺寸参数直接相关，因此了解轴承的尺寸参数对于正确选择和使用轴承具有重要意义。

本手册将详细介绍轴承的尺寸参数，以帮助读者更好地理解和应用轴承。

二、内径（Bore Diameter）内径是轴承内圈的直径，通常用字母d表示。

内径的尺寸对轴承的承载能力和运行稳定性有重要影响。

选择适当大小的内径可以确保轴承在工作过程中的正常运转。

三、外径（Outside Diameter）外径是轴承外圈的直径，通常用字母D表示。

外径的尺寸与轴承的安装空间和载荷分布有关。

在选择轴承时，需要考虑外径与设备的配合性，以确保轴承能够正确安装并承受所需的载荷。

四、宽度（Width）宽度是轴承的厚度或高度，通常用字母B表示。

宽度的尺寸与轴承的载荷承受能力有关。

较大的宽度通常表示轴承具有更高的载荷承受能力，而较小的宽度则表示轴承适用于有限的载荷条件下。

五、接触角（Contact Angle）接触角是指轴承内圈与外圈之间的夹角，通常用字母α表示。

接触角的大小决定了轴承的承载能力和刚性。

较大的接触角意味着轴承能够承受较大的径向和轴向载荷，但其刚性较低；而较小的接触角则表示轴承具有较高的刚性，但承载能力相对较低。

六、径向间隙（Radial Clearance）径向间隙是轴承内圈与外圈之间的距离差异，通常用字母C表示。

径向间隙的大小对轴承的运行平稳性和损坏程度有重要影响。

适当的径向间隙可以提高轴承的运行精度和寿命。

七、脱离角（Release Angle）脱离角是轴承内圈与外圈之间的离差角度，通常用字母θ表示。

脱离角的大小对轴承的载荷循环性能和运行平稳性有影响。

较大的脱离角可以提高轴承的载荷循环性能，但也会降低轴承的运行平稳性。

八、结构类型（Structure Type）轴承的结构类型决定了其内部的组成和布局。

常见的结构类型包括深沟球轴承、角接触球轴承、圆锥滚子轴承等。

轴承型号查询尺寸大全
一、轴承的基本概念
轴承是工程机械中常见的一种机械元件，主要用于支撑机械旋转的轴，并确保
轴的正常运转。

在选择轴承时，了解不同型号的尺寸是十分重要的。

下面将详细介绍一些常见轴承型号及其尺寸。

二、常见轴承型号及尺寸
1. 6000系列轴承
6000系列轴承通常用于较小的机械设备中，其尺寸较小，适用于低速运转。

常见尺寸有： - 内径：10mm - 外径：26mm - 宽度：8mm
2. 6200系列轴承
6200系列轴承是一种常见的通用型轴承，适用于各类机械设备。

其尺寸为： - 内径：10mm - 外径：30mm - 宽度：9mm
3. 6300系列轴承
6300系列轴承适用于高速运转的机械设备，具有较大的尺寸。

常见尺寸包括：- 内径：10mm - 外径：35mm - 宽度：11mm
三、其他轴承型号尺寸查询
除了上述介绍的常见轴承型号，还有许多其他型号的轴承，每种轴承都有其特
定的尺寸参数。

在查询轴承尺寸时，可以参考轴承生产厂家提供的详细尺寸表格，或者使用专业的轴承型号查询工具进行查询。

四、结语
通过了解不同轴承型号的尺寸参数，我们可以更好地选择合适的轴承并确保机
械设备的正常运转。

希望本文介绍的轴承型号查询尺寸大全对您有所帮助。

以上内容仅供参考，具体尺寸以实际产品为准。

轴承的尺寸标准轴承作为机械设备中常见的零部件之一，承载着旋转运动的轴、轮、齿轮等部件的重要功能。

为了确保轴承能够正常工作并具有相对稳定的性能，制定了一系列的尺寸标准来规范轴承的生产和应用。

本文将介绍轴承的尺寸标准，包括轴承的基本尺寸、公差和间隙、加工精度等方面。

一、轴承的基本尺寸标准1. 内径（d）：内径是指轴承内圈的直径。

通常采用毫米（mm）作为单位。

内径的尺寸一般为整数，如10mm、20mm、30mm等。

2. 外径（D）：外径是指轴承外圈的直径。

同样采用毫米（mm）作为单位。

外径的尺寸也一般为整数，如30mm、40mm、50mm等。

3. 厚度（B）：厚度是指轴承的高度，即轴承内、外圈之间的距离。

同样采用毫米（mm）作为单位。

以上三个尺寸共同决定了轴承的几何形状和安装空间，也是轴承选型的基本条件。

根据实际应用需求，轴承的基本尺寸会有一定的变化，但整体符合国际标准，如ISO、GB等。

二、轴承的公差和间隙标准1. 公差（Tolerance）：公差是指加工过程中允许的尺寸误差范围。

对于轴承来说，公差是保证其加工精度和装配质量的重要指标。

轴承的公差通常按照国际标准ISO 492进行规定，包括内径、外径和厚度的正负公差值。

比如，内径的公差常见的有常用公差、精密公差等等，公差等级用数字表示，如IT5、IT7等。

公差等级越高，轴承的加工精度越高。

2. 间隙（Clearance）：间隙是指轴承内外圈之间的间隙，也称为游隙。

轴承的间隙对于轴承的工作性能和寿命有着重要影响。

轴承的间隙包括径向间隙和轴向间隙。

径向间隙是指轴承内外圈之间在径向方向上的间隙，而轴向间隙是指轴承内外圈之间在轴向方向上的间隙。

三、轴承的加工精度标准轴承的加工精度是指轴承各个尺寸的加工精度要求。

加工精度直接影响轴承的几何精度、摩擦、噪声、振动和寿命等性能。

轴承的加工精度按照国际标准ISO 492进行规定，包括ISO P0-P9这几个精度等级，其中ISO P0为最低阶级，ISO P9为最高阶级。

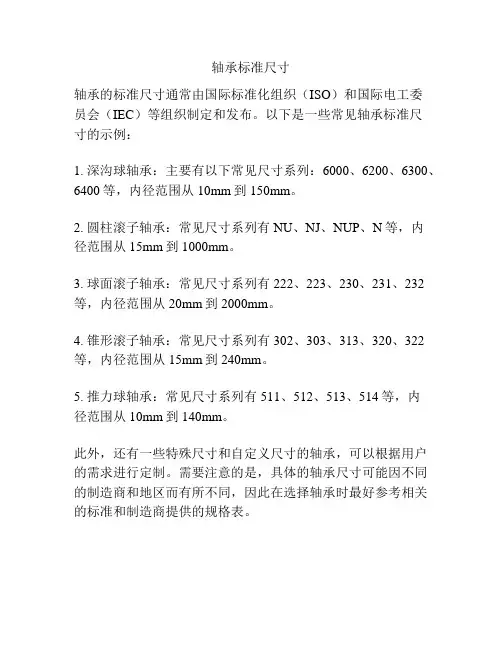

轴承标准尺寸
轴承的标准尺寸通常由国际标准化组织（ISO）和国际电工委
员会（IEC）等组织制定和发布。

以下是一些常见轴承标准尺
寸的示例：
1. 深沟球轴承：主要有以下常见尺寸系列：6000、6200、6300、6400等，内径范围从10mm到150mm。

2. 圆柱滚子轴承：常见尺寸系列有NU、NJ、NUP、N等，内
径范围从15mm到1000mm。

3. 球面滚子轴承：常见尺寸系列有222、223、230、231、232等，内径范围从20mm到2000mm。

4. 锥形滚子轴承：常见尺寸系列有302、303、313、320、322等，内径范围从15mm到240mm。

5. 推力球轴承：常见尺寸系列有511、512、513、514等，内
径范围从10mm到140mm。

此外，还有一些特殊尺寸和自定义尺寸的轴承，可以根据用户的需求进行定制。

需要注意的是，具体的轴承尺寸可能因不同的制造商和地区而有所不同，因此在选择轴承时最好参考相关的标准和制造商提供的规格表。

常规深沟球轴承尺寸对照表深沟球轴承是一种广泛应用于机械设备中的重要零部件，其尺寸的准确对照是确保设备性能和操作安全的必要措施。

本文将为您提供常规深沟球轴承尺寸对照表，以便您在使用和维护轴承时能够准确选择和更换相应的尺寸。

1. 内径尺寸（mm）内径是指深沟球轴承内圈的直径，也是轴承装配于轴上的尺寸。

以下是常见内径尺寸的对照表：- 5mm- 6mm- 8mm- 10mm- 12mm- 15mm- 17mm- 20mm- 25mm- 30mm- 35mm- 45mm- 50mm- 55mm- 60mm- 65mm- 70mm- 75mm- 80mm- 85mm- 90mm- 95mm- 100mm2. 外径尺寸（mm）外径是指深沟球轴承外圈的直径，也是轴承装配于轴承座中的尺寸。

以下是常见外径尺寸的对照表：- 16mm- 19mm- 22mm- 28mm - 30mm - 35mm - 42mm - 47mm - 52mm - 62mm - 72mm - 80mm - 90mm - 100mm - 110mm - 120mm - 130mm - 140mm - 150mm - 160mm - 170mm- 190mm- 200mm3. 宽度尺寸（mm）宽度是指深沟球轴承的厚度，也是轴承承受载荷的关键尺寸。

以下是常见宽度尺寸的对照表：- 5mm- 6mm- 7mm- 8mm- 9mm- 10mm- 11mm- 12mm- 13mm- 14mm- 15mm- 16mm- 17mm- 19mm- 20mm- 21mm- 22mm- 23mm- 24mm- 25mm- 26mm- 27mm- 28mm- 29mm- 30mm4. 其他尺寸参数除了以上三个主要尺寸外，深沟球轴承还有一些其他重要的尺寸参数需要对照，以便正确选用和更换轴承。

这些参数包括：- 倾斜度（Tilting）- 圆度（Roundness）- 高度（Height）- 游隙（Clearance）- 加工精度（Precision）- 轴承材料（Material）总结：深沟球轴承尺寸对照表提供了常规尺寸的参考，但在实际选择和使用中，除了尺寸外，还需要考虑轴承的负荷、转速等参数。

常用滚动轴承主要尺寸及性能参数滚动轴承是机械设备中常用的部件之一，它被广泛应用于各种设备和机械领域。

常用滚动轴承主要尺寸及性能参数包括：轴承内径、外径、宽度、基本额定负荷等级、额定静载荷、额定动载荷、极限转速、疲劳寿命等。

下面我将详细介绍这些参数。

1.轴承内径（ID）：指轴承内圈的直径。

2.轴承外径（OD）：指轴承外圈的直径。

3.轴承宽度（W）：指轴承内圈和外圈之间的距离。

4.基本额定负荷等级（C）：指在标准工况下，轴承能承受的基本额定载荷，单位是千牛顿（kN）。

5.额定静载荷（Co）：指在静止状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。

6.额定动载荷（Cr）：指在旋转状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。

7.极限转速（n）：指轴承在正常工作条件下能够承受的最高转速，单位是转/分钟。

8.疲劳寿命（L10）：指在额定负荷下，轴承能够运转的寿命，通常以行驶一百万公里的轴承失败概率为标准。

1. 深沟球轴承：最常见的滚动轴承之一，内径从3mm到1000mm不等，外径从10mm到1320mm不等，宽度从3mm到300mm不等。

基本额定负荷等级范围从0.045kN到405kN不等。

2. 圆锥滚子轴承：主要用于大型机械设备，内径从20mm到1500mm 不等，外径从42mm到1900mm不等，宽度从15mm到530mm不等。

基本额定负荷等级范围从17.1kN到5800kN不等。

3. 推力球轴承：主要用于承受沿轴向的推力负荷，内径从10mm到1200mm不等，外径从24mm到1700mm不等，宽度从9mm到325mm不等。

额定动载荷范围从7.4kN到8980kN不等。

4. 圆柱滚子轴承：主要用于承受较大径向负荷和推力负荷，内径从20mm到1500mm不等，外径从47mm到1900mm不等，宽度从14mm到520mm 不等。

基本额定负荷等级范围从27.5kN到8000kN不等。

以上仅为几种常见滚动轴承的尺寸和性能参数，实际应用中还会有更多不同类型滚动轴承的尺寸和性能参数。

轴承规格表大全轴承一般有三个尺寸，即内径尺寸、外径尺寸、宽度尺寸反应到轴承型号当中。

以21307CDE4为例：CDE4：为后置代号。

21307：为轴承的基本代号。

反应的就是轴承的尺寸。

07：内径代号。

表示轴承的内径尺寸=07×5=35mm3：外径代号。

表示轴承的外径尺寸是“3”系列。

详细尺寸参数需查询手册。

1：宽度代号。

表示轴承的宽度是“1”系列。

详细参数需查询手册。

2：类型结构代号。

表示此轴承是双列调心滚子轴承。

内径尺寸与型号的关联：一、内径尺寸＜10mm的轴承，轴承的内径尺寸即轴承的内径代号。

例：608T1XZZMC3ER轴承的内径尺寸=8mm。

二、内径尺寸大于等于10mm、小于等于17mm的轴承：内径尺寸=10mm，轴承的内径代号是：00例：6200CM轴承的内径尺寸=10mm内径尺寸=12mm，轴承的内径代号是：01例：6901-2Z的轴承内径尺寸=12mm。

内径尺寸=15mm，轴承的内径代号是：02例：6902-2Z的轴承内径尺寸=15mm。

内径尺寸=17mm，轴承的内径代号是：03例：6903-2Z的轴承内径尺寸=17mm。

三、内径尺寸大于等于20mm，小于等于180mm的轴承。

内径尺寸=轴承的内径代号×5例：23084CAME4C3S11轴承的内径尺寸=84×5=420mm四、轴承型号中有斜杠（/）的。

斜杠右侧的数字即轴承的内径尺寸。

轴承内径尺寸与型号关联规则不符合上述三种规则的，全部用到斜杠。

例：619/1。

5轴承内径尺寸是1。

5mm，不符合常规规则。

例：63/32CM轴承内径尺寸是32mm，亦不符合常规规则。

例：230/530CA轴承的内径尺寸是530mm，不符合规则。

带斜杠的轴承型号一般出现在内径尺寸大于480mm的轴承中；冲压外圈和实体套圈滚针轴承中；各类非标轴承中；欧系代号小径球轴承中（内径尺寸＜10mm），等。
