轴承型号尺寸对应一览表

常规深沟球轴承尺寸对照表深沟球轴承是一种广泛应用于机械设备中的重要零部件，其尺寸的准确对照是确保设备性能和操作安全的必要措施。

本文将为您提供常规深沟球轴承尺寸对照表，以便您在使用和维护轴承时能够准确选择和更换相应的尺寸。

1. 内径尺寸（mm）内径是指深沟球轴承内圈的直径，也是轴承装配于轴上的尺寸。

以下是常见内径尺寸的对照表：- 5mm- 6mm- 8mm- 10mm- 12mm- 15mm- 17mm- 20mm- 25mm- 30mm- 35mm- 45mm- 50mm- 55mm- 60mm- 65mm- 70mm- 75mm- 80mm- 85mm- 90mm- 95mm- 100mm2. 外径尺寸（mm）外径是指深沟球轴承外圈的直径，也是轴承装配于轴承座中的尺寸。

以下是常见外径尺寸的对照表：- 16mm- 19mm- 22mm- 28mm - 30mm - 35mm - 42mm - 47mm - 52mm - 62mm - 72mm - 80mm - 90mm - 100mm - 110mm - 120mm - 130mm - 140mm - 150mm - 160mm - 170mm- 190mm- 200mm3. 宽度尺寸（mm）宽度是指深沟球轴承的厚度，也是轴承承受载荷的关键尺寸。

以下是常见宽度尺寸的对照表：- 5mm- 6mm- 7mm- 8mm- 9mm- 10mm- 11mm- 12mm- 13mm- 14mm- 15mm- 16mm- 17mm- 19mm- 20mm- 21mm- 22mm- 23mm- 24mm- 25mm- 26mm- 27mm- 28mm- 29mm- 30mm4. 其他尺寸参数除了以上三个主要尺寸外，深沟球轴承还有一些其他重要的尺寸参数需要对照，以便正确选用和更换轴承。

这些参数包括：- 倾斜度（Tilting）- 圆度（Roundness）- 高度（Height）- 游隙（Clearance）- 加工精度（Precision）- 轴承材料（Material）总结：深沟球轴承尺寸对照表提供了常规尺寸的参考，但在实际选择和使用中，除了尺寸外，还需要考虑轴承的负荷、转速等参数。

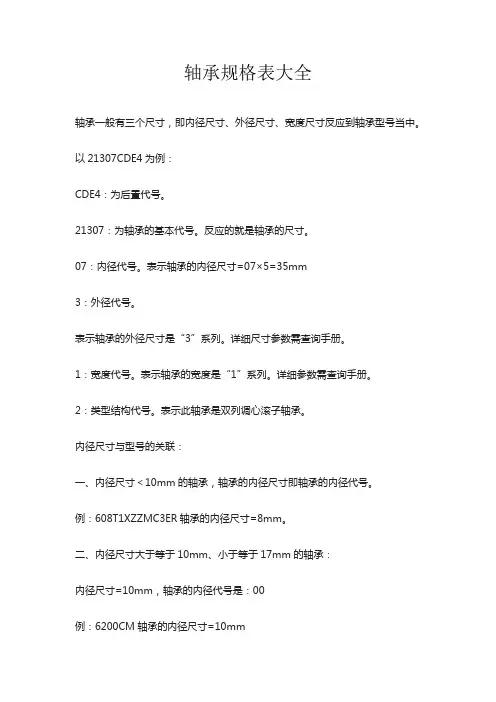

轴承规格表大全轴承一般有三个尺寸，即内径尺寸、外径尺寸、宽度尺寸反应到轴承型号当中。

以21307CDE4为例：CDE4：为后置代号。

21307：为轴承的基本代号。

反应的就是轴承的尺寸。

07：内径代号。

表示轴承的内径尺寸=07×5=35mm3：外径代号。

表示轴承的外径尺寸是“3”系列。

详细尺寸参数需查询手册。

1：宽度代号。

表示轴承的宽度是“1”系列。

详细参数需查询手册。

2：类型结构代号。

表示此轴承是双列调心滚子轴承。

内径尺寸与型号的关联：一、内径尺寸＜10mm的轴承，轴承的内径尺寸即轴承的内径代号。

例：608T1XZZMC3ER轴承的内径尺寸=8mm。

二、内径尺寸大于等于10mm、小于等于17mm的轴承：内径尺寸=10mm，轴承的内径代号是：00例：6200CM轴承的内径尺寸=10mm内径尺寸=12mm，轴承的内径代号是：01例：6901-2Z的轴承内径尺寸=12mm。

内径尺寸=15mm，轴承的内径代号是：02例：6902-2Z的轴承内径尺寸=15mm。

内径尺寸=17mm，轴承的内径代号是：03例：6903-2Z的轴承内径尺寸=17mm。

三、内径尺寸大于等于20mm，小于等于180mm的轴承。

内径尺寸=轴承的内径代号×5例：23084CAME4C3S11轴承的内径尺寸=84×5=420mm四、轴承型号中有斜杠（/）的。

斜杠右侧的数字即轴承的内径尺寸。

轴承内径尺寸与型号关联规则不符合上述三种规则的，全部用到斜杠。

例：619/1。

5轴承内径尺寸是1。

5mm，不符合常规规则。

例：63/32CM轴承内径尺寸是32mm，亦不符合常规规则。

例：230/530CA轴承的内径尺寸是530mm，不符合规则。

带斜杠的轴承型号一般出现在内径尺寸大于480mm的轴承中；冲压外圈和实体套圈滚针轴承中；各类非标轴承中；欧系代号小径球轴承中（内径尺寸＜10mm），等。

轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。

这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。

而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。

今后会更努力发一些精品的轴承文章给大家学习。

▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。

基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

直径系列指对应同一轴承内径的外径尺寸系列。

分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

宽度系列指对应同一轴承直径系列的宽度尺寸系列。

分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。

推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。

▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。

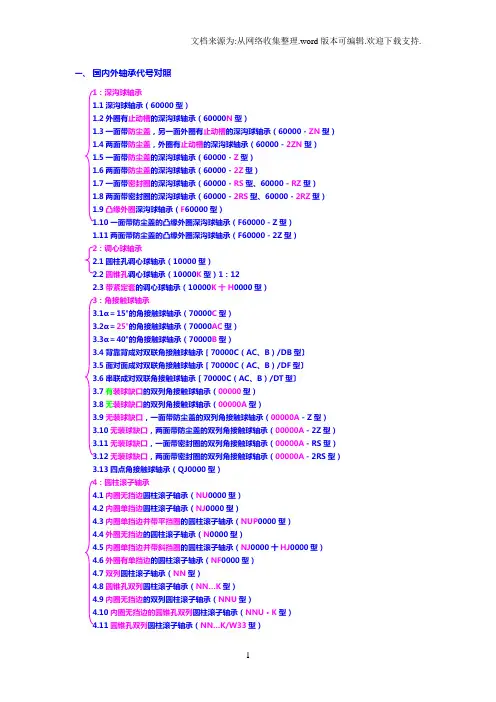

一、国内外轴承代号对照1：深沟球轴承1.1深沟球轴承（60000型）1.2外圈有止动槽的深沟球轴承（60000N型）1.3一面带防尘盖，另一面外圈有止动槽的深沟球轴承（60000－ZN型）1.4两面带防尘盖，外圈有止动槽的深沟球轴承（60000－2ZN型）1.5一面带防尘盖的深沟球轴承（60000－Z型）1.6两面带防尘盖的深沟球轴承（60000－2Z型）1.7一面带密封圈的深沟球轴承（60000－RS型、60000－RZ型）1.8两面带密封圈的深沟球轴承（60000－2RS型、60000－2RZ型）1.9凸缘外圈深沟球轴承（F60000型）1.10一面带防尘盖的凸缘外圈深沟球轴承（F60000－Z型）1.11两面带防尘盖的凸缘外圈深沟球轴承（F60000－2Z型）2：调心球轴承2.1圆柱孔调心球轴承（10000型）2.2圆锥孔调心球轴承（10000K型）1：122.3带紧定套的调心球轴承（10000K十H0000型）3：角接触球轴承3.1α＝15°的角接触球轴承（70000C型）3.2α＝25°的角接触球轴承（70000AC型）3.3α＝40°的角接触球轴承（70000B型）3.4背靠背成对双联角接触球轴承［70000C（AC、B）/DB型〕3.5面对面成对双联角接触球轴承［70000C（AC、B）/DF型〕3.6串联成对双联角接触球轴承［70000C（AC、B）/DT型〕3.7有装球缺口的双列角接触球轴承（00000型）3.8无装球缺口的双列角接触球轴承（00000A型）3.9无装球缺口，一面带防尘盖的双列角接触球轴承（00000A－Z型）3.10无装球缺口，两面带防尘盖的双列角接触球轴承（00000A－2Z型）3.11无装球缺口，一面带密封圈的双列角接触球轴承（00000A－RS型）3.12无装球缺口，两面带密封圈的双列角接触球轴承（00000A－2RS型）3.13四点角接触球轴承（QJ0000型）4：圆柱滚子轴承4.1内圈无挡边圆柱滚子轴承（NU0000型）4.2内圈单挡边圆柱滚子轴承（NJ0000型）4.3内圈单挡边并带平挡圈的圆柱滚子轴承（NUP0000型）4.4外圈无挡边的圆柱滚子轴承（N0000型）4.5内圈单挡边并带斜挡圈的圆柱滚子轴承（NJ0000十HJ0000型）4.6外圈有单挡边的圆柱滚子轴承（NF0000型）4.7双列圆柱滚子轴承（NN型）4.8圆锥孔双列圆柱滚子轴承（NN…K型）4.9内圈无挡边的双列圆柱滚子轴承（NNU型）4.10内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・K型）4.11圆锥孔双列圆柱滚子轴承（NN…K/W33型）4.12内圈无挡边的双列圆柱滚子轴承（NNU…/W33型）4.13内圈无挡边的圆锥孔双列圆柱滚子轴承（NNU・・K/W33型）5：调心滚子轴承5.1调心滚子轴承（20000CC型）5.2圆锥孔调心滚子轴承（20000CCK型）5.3调心滚子轴承（20000CC/W33型）有油槽和3个油孔5.4圆锥孔调心滚子轴承（20000CCK/W33型）5.5装在紧定套上的调心滚子轴承（20000CCK十H型）5.6装在紧定套上的调心滚子轴承（20000CCK/W33十H型）6：圆锥滚子轴承（30000型）7：推力球轴承7.1推力球轴承（51000型）7.2双向推力球轴承（52000型）7.3无调心座垫圈的外调心推力球轴承（53000型）7.4有调心座垫圈的外调心推力球轴承（53000U型）7.5无调心座垫圈的双向外调心推力球轴承（54000型）7.6有调心座垫圈的双向外调心推力球轴承（54000U型）7.7双向推力角接触球轴承（230000型）8：推力滚子轴承8.1推力圆柱滚子轴承（80000型）8.2推力调心滚子轴承（29000型）8.3推力滚针和保持架组件（AXK型）8.4推力垫圈（AS000000型）9：滚针轴承9.1向心滚针和保持架组件（K000000型）9.2外圈带双锁圈的滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.3外圈带双挡边的单列滚针轴承（NA0000型、NKI型、RNA0000型、NK型）9.4外圈带双挡边的双列滚针轴承（NA6900型、RNA6900型）9.5冲压外圈滚针轴承（HK型、BK型）10：带座外球面球轴承10.1带顶丝外球面球轴承（UB型、UC型）10.2带偏心套外球面球轴承（UE型、UEL型）10.3带紧定套外球面球轴承（UK十H型）10.4带立式座顶丝外球面球轴承（UCP型）10.5带立式座偏心套外球面球轴承（UELP型）10.6带立式座紧定套外球面球轴承（UKP十H型）10.7带方形座顶丝外球面球轴承（UCFU型）10.8带方形座偏心套外球面球轴承（UELFU型）10.9带方形座紧定套外球面球轴承（UKFU十H型）10.10带凸台圆形座顶丝外球面球轴承（UCFC型）10.11带凸台圆形座紧定套外球面球轴承（UKFC十H型）10.12带菱形座顶丝外球面球轴承（UCFLU型）10.13带菱形座紧定套外球面球轴承（UKFLU十H型）10.14带滑块座顶丝外球面球轴承（UCK型）10.15带滑块座紧定套外球面球轴承（UKK十H型）11：组合轴承11.1无内圈滚针和推力球组合轴承（NKX00型）11.2无内圈滚针和带外罩的推力球组合轴承（NKX00z型）11.3有内圈滚针和推力球组合轴承（NKX00十IR型）11.4有内圈滚针和带外罩的推力球组合轴承（NKX00Z十IR型）11.5滚针和角接触球组合轴承（NKIA0000型）11.6滚针和三点接触球组合轴承（NKIB0000型）11.7无内圈滚针和推力圆柱滚子组合轴承（NKXR00型）11.8无内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z型）11.9有内圈滚针和推力圆柱滚子组合轴承（NKXR十IR型）11.10有内圈滚针和带外罩的推力圆柱滚子组合轴承（NKXR .Z十IR型）11.11滚针和双向推力圆柱滚子组合轴承（ZARN型）11.12带法兰盘滚针和双向推力圆柱滚子组合轴承（ZARF型）12：关节轴承12.1向心关节轴承（GE...E，GE…ES型）12.2向心关节轴承（GE...ES2RS型）12.3自润滑向心关节轴承（GE…C，GE..CS－2Z型）12.4宽内圈系列向心关节轴承（GE...ES－2RS型）13直线运动轴承13.1套筒型直线运动轴承（LB型）13.2调整间隙型直线运动轴承（LB－AJ型）13.3开口型直线运动轴承（LB－OP型）二、前置代号1：UKP 带立式座紧定套外球面球轴承（NSK）2：RNA0000NA0000 外圈带双锁圈的滚针轴承（IKO）NKINK3：KT 向心滚针和保持架组件4：TAF 外圈带双挡边的单列滚针轴承轴承级别的区分：标准级高级精密级超精密级超C级国产G E D C B 进口P0 P6 P5 P4 P2 进口产品将以上字母称为公差等级，且品质比国产产品高一级。

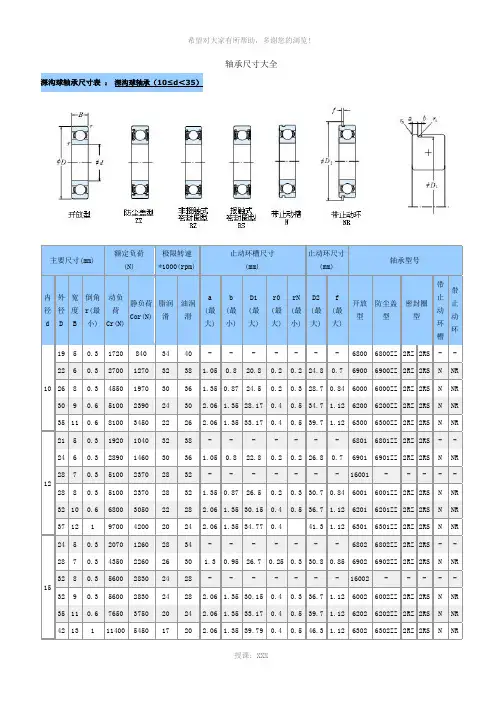

轴承尺寸大全深沟球轴承尺寸表：深沟球轴承（10≤d＜35）主要尺寸(mm) 额定负荷(N)极限转速*1000(rpm)止动环槽尺寸(mm)止动环尺寸(mm)轴承型号内径d 外径D宽度B倒角r(最小)动负荷Cr(N)静负荷Cor(N)脂润滑油润滑a(最大)b(最小)D1(最大)r0(最大)rN(最小)D2(最大)f(最大)开放型防尘盖型密封圈型带止动环槽带止动环10 19 5 0.3 1720 840 34 40 - - - - - - - 6800 6800ZZ 2RZ 2RS - - 22 6 0.3 2700 1270 32 38 1.05 0.8 20.8 0.2 0.2 24.8 0.7 6900 6900ZZ 2RZ 2RS N NR 26 8 0.3 4550 1970 30 36 1.35 0.87 24.5 0.2 0.3 28.7 0.84 6000 6000ZZ 2RZ 2RS N NR 30 9 0.6 5100 2390 24 30 2.06 1.35 28.17 0.4 0.5 34.7 1.12 6200 6200ZZ 2RZ 2RS N NR 35 11 0.6 8100 3450 22 26 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6300 6300ZZ 2RZ 2RS N NR12 21 5 0.3 1920 1040 32 38 - - - - - - - 6801 6801ZZ 2RZ 2RS - - 24 6 0.3 2890 1460 30 36 1.05 0.8 22.8 0.2 0.2 26.8 0.7 6901 6901ZZ 2RZ 2RS N NR 28 7 0.3 5100 2370 28 32 - - - - - - - 16001 - - - - - 28 8 0.3 5100 2370 28 32 1.35 0.87 26.5 0.2 0.3 30.7 0.84 6001 6001ZZ 2RZ 2RS N NR 32 10 0.6 6800 3050 22 28 2.06 1.35 30.15 0.4 0.5 36.7 1.12 6201 6201ZZ 2RZ 2RS N NR 37 12 1 9700 4200 20 24 2.06 1.35 34.77 0.4 41.3 1.12 6301 6301ZZ 2RZ 2RS N NR15 24 5 0.3 2070 1260 28 34 - - - - - - - 6802 6802ZZ 2RZ 2RS - - 28 7 0.3 4350 2260 26 30 1.3 0.95 26.7 0.25 0.3 30.8 0.85 6902 6902ZZ 2RZ 2RS N NR 32 8 0.3 5600 2830 24 28 - - - - - - - 16002 - - - - - 32 9 0.3 5600 2830 24 28 2.06 1.35 30.15 0.4 0.3 36.7 1.12 6002 6002ZZ 2RZ 2RS N NR 35 11 0.6 7650 3750 20 24 2.06 1.35 33.17 0.4 0.5 39.7 1.12 6202 6202ZZ 2RZ 2RS N NR 42 13 1 11400 5450 17 20 2.06 1.35 39.79 0.4 0.5 46.3 1.12 6302 6302ZZ 2RZ 2RS N NR微小型球轴承(3≤d＜10)主要尺寸(mm) 额定负荷(N)极限转速*1000(rpm)轴承型号内径d 外径D宽度B宽度B1倒角r(最小)倒角r1(最小)动负荷Cr(N)静负荷Cor(N)脂润滑油润滑开放型防尘盖型密封圈型2 5 1.5 2.3 0.08 0.08 169 50 85 100 682 682ZZ - -5 2 2.5 0.1 0.1 187 58 85 100 MR52B MR52BZZ - -6 2.3 3 0.15 0.15 330 98 75 90 692 692ZZ - -6 2.5 2.5 0.15 0.15 330 98 75 90 MR62 MR62ZZ - -7 2.5 3 0.15 0.15 385 127 63 75 MR72 MR72ZZ - - 7 2.8 3.5 0.15 0.15 385 127 63 75 602 602ZZ - -2.5 6 1.8 2.6 0.08 0.08 208 74 71 80 682X 682XZZ - -7 2.5 3.5 0.15 0.15 385 127 63 75 692X 692XZZ - -8 2.5 - 0.2 - 560 179 60 67 MR82X - - - 8 2.8 4 0.15 0.15 550 175 60 71 602X 602XZZ - -3 6 2 2.5 0.08 0.08 206 73 71 80 MR63 MR63ZZ - -7 2 3 0.1 0.1 384 129 63 75 683 683ZZ - -8 2.5 - 0.15 - 395 141 60 67 MR83 - - - 8 3 4 0.15 0.15 553 176 60 67 693 693ZZ - -（注：可编辑下载，若有不当之处，请指正，谢谢!）。

推力轴承型号内外径对照表朋友！下面就是推力轴承型号内外径的一个简单对照表啦。

一、51100系列1. 51100- 内径：10mm。

这就像一个小细管的内径那么小，外径呢，是24mm，大概像个小硬币的直径那么大哦。

2. 51101- 内径变成了12mm啦，稍微粗了一丢丢。

外径是26mm，就像一个稍微大一点的瓶盖的直径。

3. 51102- 内径15mm，外径32mm。

你可以想象一下，内径就像一支比较粗的铅笔芯的粗细，外径就是一个小橘子的大小啦。

4. 51103- 内径17mm，外径35mm。

这时候内径差不多是一个小指头尖的粗细，外径就像一个小苹果的直径差不多啦。

5. 51104- 内径20mm，外径40mm。

内径像个大一点的铅笔的粗细，外径就像一个大苹果的直径啦。

6. 51105- 内径25mm，外径47mm。

内径有小拇指那么粗了，外径就像一个大橙子的直径差不多。

7. 51106- 内径30mm，外径52mm。

内径和大拇指差不多粗啦，外径就像一个小柚子的直径呢。

8. 51107- 内径35mm，外径62mm。

内径就像一个粗粗的记号笔的粗细，外径就像一个大柚子的直径啦。

9. 51108- 内径40mm，外径68mm。

内径就像一个小瓶子的瓶口粗细，外径就像一个小足球的直径的一小半啦。

10. 51109- 内径45mm，外径73mm。

内径就像一个大瓶子的瓶口粗细，外径就像一个大足球的直径的一小半呢。

11. 51110- 内径50mm，外径78mm。

内径就像一个小罐子的罐口粗细，外径就像一个大篮球的直径的一小半啦。

12. 51111- 内径55mm，外径90mm。

内径就像一个大罐子的罐口粗细，外径就像一个大篮球的直径差不多啦。

13. 51112- 内径60mm，外径95mm。

内径就像一个小水桶的桶口粗细，外径就像一个大篮球加上一点的大小啦。

14. 51113- 内径65mm，外径100mm。

内径就像一个大水桶的桶口粗细，外径就像一个大篮球加上不少的大小啦。
