轴承型号对照表

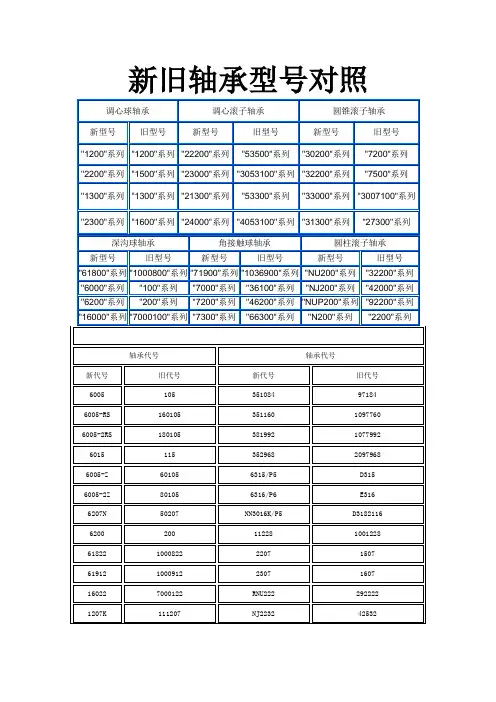

新旧轴承代号对照表1、深沟球轴承新旧系列代号对照表：
2、圆柱滚子轴承新旧系列代号对照表：
3、调心滚子轴承新旧系列代号对照表：
4、三点和四点接触球轴承新旧代号对照表：
5、角接触球轴承新旧代号对照表：
6、双列角接触球轴承新旧代号对照表：
7、圆锥滚子轴承新旧代号对照表：
8、双列圆锥滚子轴承新旧代号对照表：
9、四列圆锥滚子轴承新旧代号对照表：
10、推力球轴承新旧结构型式系列代号对照表：
11、推力圆柱滚子轴承新旧代号对照表：
12、推力调心滚子轴承新旧代号对照表：。

常用轴承内外径型号对照表在制造和机械行业中，轴承是一种常见的零件，广泛应用于各种设备和机械装置中。

轴承的内外径型号对照表对于选用和替换轴承十分重要。

本文将为大家介绍一份常用轴承内外径型号对照表，以便在使用过程中能更加方便和准确地选择合适的轴承型号。

以下是常用轴承内外径型号对照表：型号内径(mm) 外径(mm)6000 10 266001 12 286002 15 326003 17 356004 20 426005 25 476006 30 556007 35 626008 40 686009 45 756010 50 806011 55 906012 60 956013 65 1006014 70 1106015 75 1156016 80 1256017 85 1306018 90 1406019 95 1456020 100 150上述表格列出了一些常用轴承的型号以及对应的内径和外径尺寸。

这些轴承型号广泛应用于各种设备和机械装置，如电机、汽车、电器、工具等。

在使用轴承时，我们需要根据具体的需求和设备要求来选用合适的型号。

轴承的内径决定了其安装在轴上的位置，而外径则决定了其安装在外壳或机座上的位置。

因此，在选用轴承时，确保内径和外径适配是至关重要的。

当需要更大承载能力和速度更高的轴承时，我们可以根据表格中的数据进行选择。

例如，如果我们需要内径为25mm、外径为47mm的轴承，可以选用型号为6005的轴承。

根据具体需求，从对照表中找到合适的型号，是正确选用轴承的基础。

需要注意的是，以上仅是常用轴承内外径型号对照表的一部分。

在实际使用中，还会存在更多不同规格和尺寸的轴承型号，因此，选用轴承时应确保与设备性能和使用要求相匹配。

综上所述，轴承的内外径型号对照表对于选用和替换轴承具有重要意义。

通过合理选择轴承型号，可以确保设备的正常运转和稳定性。

在实际使用中，可以根据需求和设备要求，在常用轴承内外径型号对照表中找到合适的型号，以便选用合适的轴承，并确保其与设备配套。

轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。

这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。

而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。

今后会更努力发一些精品的轴承文章给大家学习。

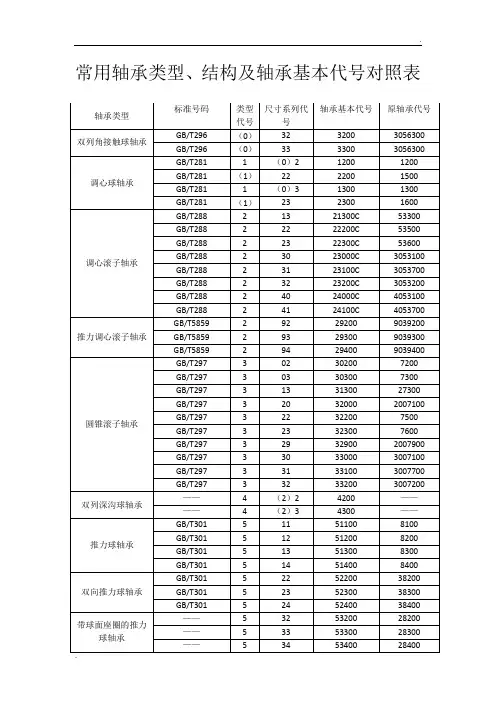

▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。

基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

直径系列指对应同一轴承内径的外径尺寸系列。

分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

宽度系列指对应同一轴承直径系列的宽度尺寸系列。

分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。

推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。

▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。

轴承型号尺寸查询表
一、引言
轴承是工业领域中常用的一种零部件，它承担着支撑旋转机械部件的重要作用。

在选择适合的轴承时，了解轴承的型号和尺寸是至关重要的。

本文将介绍一份轴承型号尺寸查询表，帮助读者更好地了解各类轴承的型号和尺寸信息，方便工程师和技术人员在实际工作中的使用。

二、轴承型号尺寸查询表
下面是一个简单的轴承型号尺寸查询表，列出了常见轴承的型号和相应的尺寸
信息，供读者参考：
轴承型号内径（mm）外径（mm）宽度（mm）
6201 12 32 10
6202 15 35 11
6203 17 40 12
6204 20 47 14
6205 25 52 15
6206 30 62 16
三、轴承型号尺寸查询表的使用
通过轴承型号尺寸查询表，我们可以轻松地找到需要的轴承型号和尺寸信息。

在工程项目中，根据具体的要求和工况，选择合适的轴承至关重要。

通过查询表，工程师可以快速准确地获取轴承的各项参数，为轴承的选型和应用提供重要参考依据。

四、总结
轴承型号尺寸查询表是工程设计和维护领域中常用的参考工具，它为工程师提
供了便捷的轴承型号和尺寸信息查询方式。

在实际工作中，了解轴承的型号和尺寸，有助于准确选择适合的轴承，提高设备的可靠性和性能。

希望本文提供的轴承型号尺寸查询表能对读者有所帮助。

以上就是关于轴承型号尺寸查询表的介绍，希望对您有所帮助。

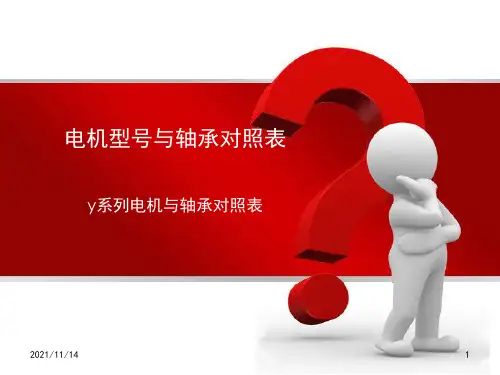

电机轴承型号大全常见电机轴承型号对照表
电机轴承又名电动机轴承或者马达轴承,是专门应用于电动机或者马达上的一种专用轴承;电机使用的轴承是一个支撑轴的零件,它可以引导轴的旋转,也可以承受轴上空转的部件,轴承的概念很宽泛;电机常用的轴承有四种类型,即滚动轴承、滑动轴承、关节轴承和含油轴承;最常见的电机轴承是滚动轴承,即有滚动休的轴承;滑动轴承泛指没有滚动体的轴承,即作滑行运动的轴承;
电机轴承型号对照表。
