悬挑脚手架计算方案(全文完整版)第一篇范本：【正文】1. 悬挑脚手架计算方案概述：1.1 简介：本文档旨在详细阐述悬挑脚手架计算方案。
1.2 目的：为工程建设提供安全可靠的悬挑脚手架结构计算方案。
2. 计算方案详细内容：2.1 结构参数计算：2.1.1 荷载参数计算：根据工程要求和设计荷载标准计算悬挑脚手架承载能力。
2.1.2 结构尺寸计算：根据荷载参数、材料强度和结构安全系数计算悬挑脚手架的结构尺寸。
2.2 材料选用：2.2.1 钢材选用：根据结构尺寸和荷载参数，选择适当的高强度钢材作为悬挑脚手架结构材料。
2.2.2 连接件选用：根据结构尺寸和荷载参数，选择适当的连接件作为悬挑脚手架结构连接材料。
2.3 结构稳定性分析：2.3.1 悬挑脚手架整体稳定性分析：通过有限元分析和计算方法，评估悬挑脚手架整体的稳定性和承载能力。
2.3.2 关键部位稳定性分析：对悬挑脚手架的关键部位进行稳定性分析，确保其可靠性和安全性。
2.4 施工安全措施：2.4.1 现场监测和检测：在施工过程中加强悬挑脚手架的监测和检测，及时发现问题并采取相应的措施。
2.4.2 安全操作规范：制定悬挑脚手架的安全操作规范，培训施工人员，并建立安全防护措施。
【附件】1. 结构参数计算表格：详细列出荷载参数、结构尺寸等计算结果。
2. 材料选用表格：列出选用的钢材和连接件品种、规格、数量等信息。
3. 结构稳定性分析报告：包含悬挑脚手架整体稳定性分析和关键部位稳定性分析结果。
4. 施工安全措施说明：详细说明现场监测和检测措施以及安全操作规范。
【法律名词及注释】1. 结构参数计算：根据荷载参数、结构尺寸和材料强度等，计算悬挑脚手架的承载能力和结构尺寸。
2. 结构尺寸计算：根据荷载参数、材料强度和结构安全系数等，计算悬挑脚手架的各个部位的尺寸和几何形状。
3. 有限元分析：一种数值计算方法，用于分析结构的力学性能和稳定性。
【全文结束】第二篇范本：【正文】1. 悬挑脚手架计算方案简介：1.1 背景：本文档旨在提供详细的悬挑脚手架计算方案。
常用悬挑脚手架计算书悬挑脚手架计算书1. 引言悬挑脚手架是一种常用的工程脚手架类型，适用于大型建筑物外墙施工中的高空作业。
本文档旨在提供一份详细的悬挑脚手架计算书范本，以供参考使用。
本文档将详细介绍各个章节的内容，并提供相应细化。
2. 工程概述本章节主要介绍要搭建的悬挑脚手架所涉及的工程概述，包括建筑物的类型、高度、使用条件等。
需要提供相关平面图、剖面图、设计要求等。
3. 材料选用及参数本章节将介绍悬挑脚手架所使用的材料选用及参数，包括钢管、连接件等。
需要提供材料的规格、强度等相关参数。
4. 荷载计算本章节将详细介绍悬挑脚手架所需承受的荷载计算方式。
包括自重、人员荷载、材料荷载、风荷载等。
需要提供相关计算公式、荷载系数、实际计算过程及结果。
5. 结构计算本章节将介绍悬挑脚手架的结构计算，包括主体结构、支撑结构、连接结构等。
需要提供相关计算公式、荷载计算结果、结构参数等。
6. 安全性验算本章节将介绍悬挑脚手架的安全性验算，包括稳定性验算、抗倾覆验算等。
需要提供相关验算公式、输入参数、计算过程及结果。
7. 施工图纸本章节将提供悬挑脚手架的详细施工图纸，包括总平面图、剖面图、节点细部图等。
需要按照相关标准规范绘制，确保图纸的准确性和可读性。
8. 维护与检测本章节将介绍悬挑脚手架的维护与检测，包括定期维护和不定期检测的内容。
需要提供相应的维护方案和检测方法，保证悬挑脚手架的安全可靠性。
9. 附件本文档所涉及的附件如下：平面图、剖面图、设计要求、计算公式、荷载系数表、计算结果表、施工图纸、维护方案、检测方法等。
10. 法律名词及注释本文档所涉及的法律名词及注释内容如下：法律名词1 - 注释1；法律名词2 - 注释2；以此类推。
这些注释将帮助读者更好地理解文档中的相关内容。
斜支撑悬挑脚手架计算说明一、斜支撑悬挑脚手架的构造及组成部分箍杆：箍杆用于水平立方体立杆之间的连接，起到连接和支撑作用。
撑杆：撑杆位于两个箍杆之间，支撑悬挑脚手架的平衡和稳定。
扣件：扣件用于连接箍杆和撑杆，使构架结构更加稳固。
悬挑梁：悬挑梁是斜支撑悬挑脚手架的基础梁，起到承载脚手架自重和工作荷载的作用。
悬挑脚手板：悬挑脚手板是斜支撑悬挑脚手架的工作平台，用于工人站立和操作。
二、斜支撑悬挑脚手架的计算方法1.确定荷载：首先需要确定工作平台所承受的荷载，包括工人、材料、工具等。
根据相关规范和要求计算工作平台的荷载。
2.计算悬挑梁：根据所承受荷载和悬挑梁的安全系数，计算悬挑梁的截面尺寸和材质。
可以采用复合截面或钢管混凝土梁等结构形式。
3.计算撑杆：确定撑杆的长度和尺寸，以及材质。
撑杆的计算可以采用弯曲承载力、屈曲承载力和抗剪承载力等方法，根据所需的安全系数计算出合理的撑杆参数。
4.确定箍杆及配重：根据撑杆的位置和计算结果确定箍杆的长度和数量，以及箍杆的配重。
5.计算扣件：根据箍杆和撑杆的尺寸和连接方式，计算扣件的数量和类型，确保连接牢固和稳定。
6.静力分析：对整个斜支撑悬挑脚手架进行静力分析，包括受力分析、变形分析和稳定性分析等。
通过确定各部分的受力状态和结构要求，确保脚手架的安全性和稳定性。
7.结构组合：根据上述计算结果，将箍杆、撑杆、扣件、悬挑梁和悬挑脚手板等组合在一起，搭建斜支撑悬挑脚手架。
三、斜支撑悬挑脚手架的注意事项1.使用合格材料：斜支撑悬挑脚手架所使用的材料必须符合相关国家标准和要求，具备足够的强度和可靠性。
2.搭建平稳：搭建脚手架时要注意平稳稳固，确保每个部件之间的连接牢固可靠。
同时要做好支撑和固定工作，确保脚手架的不倾斜和不变形。
3.定期检查维护：斜支撑悬挑脚手架在使用过程中需要进行定期检查和维护，包括检查各部件的连接是否松动，是否有裂纹和断裂等。
如发现问题及时修复或更换。
4.防止超载：斜支撑悬挑脚手架在使用过程中要避免超载，严禁在脚手架上搬运重物或进行超负荷作业。
悬挑脚手架计算方案悬挑脚手架是常见的施工脚手架之一，通常用于高层建筑外墙装饰和维护保养工程。
悬挑脚手架与普通脚手架不同，它需要悬挂在建筑物的外墙面上，所以需要根据具体情况进行计算，以确保悬挑脚手架的安全可靠。
本文将介绍悬挑脚手架的计算方案。
一、计算悬挑脚手架的受力悬挑脚手架的主要受力分为以下几类：1. 自重：即悬挑脚手架本身的重量。
2. 负载：包括在脚手架上进行的工作人员、工具材料等。
3. 风荷载：在高层建筑外壳受到风力作用时产生的风荷载。
4. 悬挂荷载：悬挂在脚手架上的吊篮等设备的荷载。
根据上述受力分析，悬挑脚手架的计算公式如下：F＝N＋Q＋G＋P其中，F为悬挑脚手架的总受力；N为自重；Q为负载；G为风荷载；P为悬挂荷载。
二、计算悬挑脚手架的结构悬挑脚手架的结构主要由以下几个部分组成：1. 主梁：用于支撑整个脚手架的主要结构部件。
2. 直角支撑：固定在建筑物上的支撑结构，用于承载脚手架的受力。
3. 悬挂装置：固定在主梁上，用于吊挂吊篮等设备。
4. 外围围板：用于防止工作人员和工具材料等跌落。
根据上述结构，悬挑脚手架的计算公式如下：F＝(σ1＋σ2)×A其中，F为主梁的受力；σ1为直角支撑的受力；σ2为悬挂装置的受力；A为主梁的横截面积。
三、确定悬挑脚手架的尺寸和材料根据上述计算公式，可以确定悬挑脚手架的尺寸和材料。
需要注意的是，悬挑脚手架的设计和施工必须符合国家相关标准和规定，且必须经过专业机构的审核和验收。
在确定悬挑脚手架尺寸和材料时，还需要考虑以下因素：1. 施工环境：确认施工环境是否允许使用悬挑脚手架，是否需要进行结构加固。
2. 材料选择：选择强度高、耐腐蚀、耐疲劳等特点的优质材料。
3. 安全保障：必须配备安全保障措施，如安全网、安全带等。
四、悬挑脚手架的施工要求1. 悬挑脚手架的悬挂点必须在建筑物主体结构上，且要满足承载要求。
2. 悬挑脚手架的钢管杆必须有正确的连接，结构牢固、无明显变形。

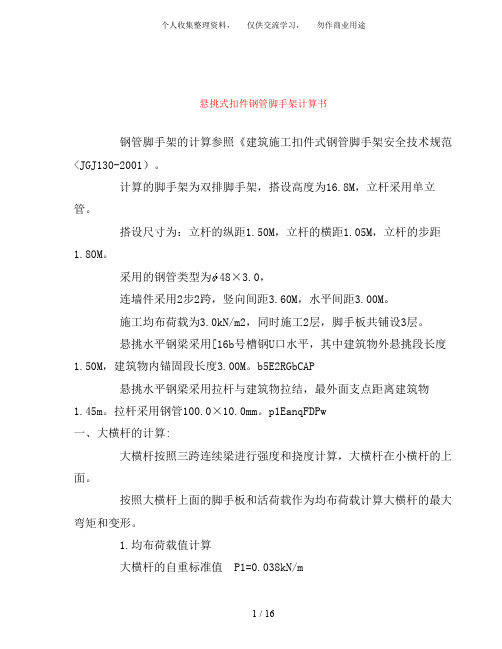

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范<JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为16.8M，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50M，立杆的横距1.05M，立杆的步距1.80M。
采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60M，水平间距3.00M。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.50M，建筑物内锚固段长度3.00M。
b5E2RGbCAP悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.45m。
拉杆采用钢管100.0×10.0m m。
p1EanqFDPw一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值P2=0.150×1.050/3=0.052kN/m活荷载标准值Q=3.000×1.050/3=1.050kN/m静荷载的计算值q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度>大横杆计算荷载组合简图(支座最大弯矩>2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470>×1.5002=0.350kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470>×1.5002=-0.412kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.412×106/4491.0=91.632N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050>×1500.04/(100×2.06×105×107780.0>= 2.511mmDXDiTa9E3d大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
悬挑钢管外脚手架计算及施工方法（一）方案选择本工程悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。
（二）施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。
（三）搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。
（四）技术细节1、在架空层板筋绑扎之前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。
2、须待悬挑层砼达到设计强度时方可穿插工字钢搭设上部外架。
3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。
4、为了保证外架立杆间距均匀，架身美观整齐。
外架起步架子制作成简易桁架，以便调节立杆间距并确保立杆荷载传递到工字钢上。
5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接的钢筋支座上。
具体做法详见下图。
6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设立一道。
7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载的方式搭设，如下左图所示。
需用此种方法处理的外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。
相邻步架的大横杆应错开布置在立杆的里铡和外侧。
立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。
10、小横杆贴近立杆设置，搭于大横杆上。
在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。
11、剪刀撑沿架高连续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
12、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。
13、立杆、大横杆的接头位置如上右图所示，架设时应注意挑选钢管长度。
14、水平斜拉杆，设置在有连墙杆的步架平面，人，以加强外架的横向刚度。
15、悬挑架外围满挂安全网。
（五）安全防护应在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查；使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。
品茗安全计算学习教程2悬挑脚手架悬挑脚手架是建筑施工中常见的一种脚手架类型，用于提供施工人员在高空作业时的支撑和安全保障。
本文将介绍悬挑脚手架的安全计算学习教程。
一、悬挑脚手架的基本结构和构件悬挑脚手架由脚手架主体、悬挑臂、支撑系统和安全设施等组成。
主体部分通常由立杆、水平杆和贴近墙面的纵杆构成。
悬挑臂是指距离主体部分外延的较长的水平杆，一端固定在主体上，另一端用来支撑工作平台和材料。
支撑系统包括对地支撑和对墙支撑两部分，用于提供脚手架的稳定性和承载能力。
安全设施包括安全防护网和安全扶手，用于预防工人从高处坠落。
二、悬挑脚手架的安全计算方法1.确定设计参数：根据具体工程的需求，确定悬挑脚手架的高度、距离和承载力要求。
这些参数将直接影响悬挑脚手架的结构设计和计算。
2.计算水平杆和立杆的截面尺寸：通过对水平杆和立杆受力状态进行分析，计算其所需的截面尺寸。
常用的计算方法包括弯矩法和截面受压扭转法。
3.计算悬挑臂的受力状态：悬挑臂通常承受着工作平台和材料的重力，因此其受力状态较为复杂。
可以采用弯矩法和截面受压扭转法来计算悬挑臂的截面尺寸。
4.计算支撑系统的稳定性：对地支撑主要通过地脚螺栓、托座等结构来固定和支撑脚手架的主体部分。
根据水平杆和立杆的受力特点，计算其所需的传力面积和数量。
5.计算悬挑脚手架的承载能力：根据工作平台和材料的重量，计算脚手架主体和悬挑臂的受力，评估其承载能力是否满足安全要求。
6.设计安全设施：根据相关规范和标准，设计和配置适当的安全设施，包括安全防护网和安全扶手等，以确保工人在高处作业时的安全。
三、悬挑脚手架的施工要点1.悬挑脚手架的搭设：在悬挑脚手架的搭设过程中，需要根据设计要求安装立杆、水平杆和纵杆等构件，并通过连接件进行连接。
悬挑臂的搭设需要注意其支撑方式和受力状态。
2.悬挑脚手架的稳定性：在悬挑脚手架搭设完成后，需要进行稳定性的检查和测试。
确保其在各种情况下的稳定性和承载能力符合要求。
悬挑脚手架计算实例，一篇文章让你学会悬挑脚手架计算一、悬挑脚手架计算1.高度要求：当脚手架搭设高度超过50米时，采用明确卸载装置时，自距离地面一定高度处开始采取明确卸载装置，也就是悬挑形式。
悬挑高度一般不宜超过40米。
2.悬挑脚手架上面结构同落地式脚手架，在施工现场还是要对连墙件的设置引起高度的重视。
另外控制的重点就是悬挑主梁的强度、稳定性的验算以及钢拉绳、锚固板的验算。
3.对于大、小横杆的强度和变形的计算、扣件抗滑移的计算、连墙件的计算以及立杆稳定性的计算仍然同落地式脚手架计算方法一样进行计算。
4.悬挑形式5.联梁计算:按照集中荷载作用下的简支梁计算,集中荷载P传递力，计算简图如下,计算联梁的支座力、强度，强度应满足规范的要求。
6.支撑按照简支梁计算公式按照钢结构的计算公式验算型钢的抗弯强度是否满足要求。
7.主梁的计算：(1)悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
悬挑脚手架计算简图计算主梁的弯矩，支座力，验算悬挑梁的整体稳定性。
（2）抗弯计算强度f=M/1.05W+N/A公式说明，根据《钢结构设计规范》(GB50017-2003)拉弯构件和压弯构件的计算公式如下，y-y轴没有弯矩作用，公式简化为上面的公式。
（3）悬挑梁的整体稳定性计算：公式由来：《钢结构设计规范》(GB50017-2003)规定整体稳定性计算公式如下，但由于没有y-y轴向弯矩，公式简化为上面的式子。
其中φb——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：φb说明:依据《钢结构设计规范》附录B得自由长度l1长度确定：1、没侧向支撑时取梁跨度；2、当有支撑时取支撑之间的间距；3、当为脚手架悬臂端没有上部拉绳和下部支杆时,支撑的间距要取悬挑长度的2倍。
φb大于0.6，按照《规范》附录B，其值用φb'替换φb8.拉杆（钢丝绳等）、支杆（型钢等）的受力计算、强度验算。
品茗安全计算学习教程2悬挑脚手架
本文介绍了品茗安全计算软件新手入门教程中悬挑脚手架参考规范的下载，其中包括了建筑施工扣件式钢管脚手架安全技术规范、建筑结构荷载规范、钢结构设计规范、建筑地基基础设计规范、混凝土结构设计规范以及建筑施工计算手册等基本知识。
文章首先介绍了型钢悬挑脚手架的构造简图，并列出了基本构造措施。
接着，详细解释了脚手架构造措施现场图文，包括外架搭设过程中的基本要求。
在参数解析部分，文章列举了基本参数，包括落地式脚手架取值方法、悬挑方式、主梁离地高度、主梁间距、主梁与建筑物连接方式以及锚固点设置方式等。
同时，文章还解释了距离参数定义和锚固点处材料属性等技术术语。
最后，文章提到了上拉下撑杆件和支撑设置参数修改，以及悬挑主梁材料参数等相关内容。
这些内容对于新手入门品茗安全计算软件非常有帮助。
用于验证主梁锚固点所在梁板的安全性，包括梁板的材料类型、尺寸、强度等相关参数。
根据实际工况进行填写和计算。
主梁的材料参数包括材料类型、相关属性和变形允许值等。
详细解析可以参考悬挑主梁参数解析图。
支撑杆件参数根据主梁上拉或下撑设置情况相应显示，包括材料类型、相关属性等内容。
本例中，上拉杆件为钢筋，下撑杆件为工字钢。
具体参数分析如下。
荷载参数依据前面参数自动计算，用户无需修改。
梁板参数用于验证主梁锚固点所在梁板的安全性，包括梁板的材料类型、尺寸、强度等相关参数。
根据实际工况进行填写和计算。
悬挑脚手架计算书悬挑脚手架是一种常见的施工工具，广泛应用于建筑施工现场。
它的主要作用是为施工人员提供辅助支撑，使其能够在高空作业时更加安全和稳定。
本文将通过计算书的形式，详细介绍悬挑脚手架的设计和施工要点。
一、悬挑脚手架的设计要点1. 载荷计算悬挑脚手架在使用过程中需要承受施工人员的重量，因此在设计时需要准确计算其承载能力。
一般来说，悬挑脚手架的承载能力应满足当地相关标准的要求。
2. 结构设计悬挑脚手架的结构设计是确保其安全稳定性的关键。
在设计过程中，要考虑到悬挑脚手架的整体结构、支撑方式以及连接部位的强度等因素。
设计时应遵循相关规范和标准，确保悬挑脚手架的结构牢固可靠。
3. 安全措施为了保证施工人员在悬挑脚手架上作业的安全，设计时应考虑安全措施的设置。
例如设置手扶梯、扶手、防护栏等设施，提供良好的防护措施，防止人员从高处坠落。
4. 施工材料选择悬挑脚手架的施工材料选择也是设计的重要一环。
应选择质量可靠的材料，如高强度钢材和耐腐蚀材料等，以确保悬挑脚手架的使用寿命和安全稳定性。
二、悬挑脚手架计算书示例悬挑脚手架计算书项目名称：XX建筑项目项目地址：XX市XX区XX街道XX号设计单位：XX设计院设计日期：XXXX-XX-XX1. 设计要求根据工程需要，设计一套悬挑脚手架，满足以下要求：- 承载人员数量：12人- 承载工具和材料重量：2000kg- 悬挑高度：10m2. 承载能力计算根据国家标准GB50017-2017《钢结构设计规范》计算悬挑脚手架的承载能力。
- 人员荷载：12人× 70kg = 840kg- 工具和材料荷载：2000kg总荷载：840kg + 2000kg = 2840kg3. 结构设计根据设计要求，悬挑脚手架的结构设计如下：- 悬挑长度：8m- 主桁材料：Q345B钢- 端桁材料：Q235B钢- 支撑方式：依据现场情况和工程师意见选择合适的支撑方式- 连接方式：采用高强度螺栓连接4. 安全措施为了保证施工人员的安全，设计时需要设置以下安全措施：- 在悬挑脚手架的上下方设置防护栏和扶手- 在悬挑脚手架的出入口设置手扶梯，方便人员进出- 安装稳固的支撑脚和地基支撑，提供额外的稳定性5. 施工材料选择为了确保悬挑脚手架的质量和安全稳定性，应选择质量可靠的材料，如高强度钢材和耐腐蚀材料。
悬挑脚手架计算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.5/(1+1))+1.4×3×1 .5/(1+1)=3.505kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.5/(1+1))+3×1.5/(1+1)=2.546k N/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[3.505×0.82/8，3.505×0.12/2]=0.28kN·mσ=M max/W=0.28×106/4490=62.449N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×2.546×8004/(384×206000×107800)，2.546×1004/(8×206000×107800)]=0.611mmνmax＝0.611mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=3.505×(0.8+0.1)2/(2×0.8)=1.774kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=2.546×(0.8+0.1)2/(2×0.8)=1.289kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.774kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.289kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.472×106/4490=105.217N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.316mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=2.106kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.774kN≤R c=0.9×8=7.2kN纵向水平杆：R max=2.106kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.8+0.1)×1/2×0.033/1.8)×19= 2.438kN单内立杆：N G1k=2.438kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/1/2=(19/1.8+1)×1.5×(0.8+0.1)×0.35×1 /1/2=2.73kN1/1表示脚手板1步1设单内立杆：N G2k1=2.73kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(19/1.8+1)×1.5×0.17×1/1=2.947kN 1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×19=0.285kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.73+2.947+0.285=5.962kN单内立杆：N G2k=N G2k1=2.73kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.8+0.1)×(1×3)/2=2.025kN内立杆：N Q1k=2.025kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.438+5.962)+ 0.9×1.4×2.025=12.631kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.438+2.73)+ 0.9×1.4×2.025=8.753kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.811≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/15.9=196.132查《规范》表A得，φ=0.1882、立杆稳定性验算不组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.438+5.962+2.025=10.425kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.438+5.962)+1.4×2.02 5=12.915kNσ=N/(φA)=12914.81/(0.188×424)=162.018N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.438+5.962+2.025=10.425kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.438+5.962)+0.9×1.4×2.025=12.631kNM w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.147×1.5×1.82/10=0.09kN·mσ=N/(φA)+M w/W=12631.31/(0.188×424)+90016.92/4490=178.51N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算N lw=1.4×ωk×3×h×2×l a=1.4×0.212×3×1.8×2×1.5=4.808kN长细比λ=l0/i=600/15.9=37.736，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(4.808+3)×103/(0.896×424)=20.553N/mm2≤0.85×[f]=0.85×205N/m m2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=4.808+3=7.808kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、梁板参数三、荷载布置参数附图如下：平面图立面图四、主梁验算荷载标准值：q'=g k=0.241=0.241kN/m第1排：F'1=F1'/n z=10.42/1=10.42kN第2排：F'2=F2'/n z=10.42/1=10.42kN荷载设计值：q=1.2×g k=1.2×0.241=0.289kN/m第1排：F1=F1/n z=12.91/1=12.91kN第2排：F2=F2/n z=12.91/1=12.91kN1、强度验算弯矩图(kN·m)σmax=M max/W=20.882×106/185000=112.874N/mm2≤[f]=215N/mm2 符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=26.181×1000×[94×1802-(94-6.5)×158.62]/(8×1660000 0×6.5)=25.618N/mm2τmax=25.618N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.234mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算R1=-10.152kN,R2=36.911kN五、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。
