九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。

下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点回顾一、串、并联电路中电压的规律1.串联电路：电源两端电压等于各用电器两端电压之和。

即：U总=U1+U2.2.并联电路：电源两端电压等于各支路中用电器两端电压。

即：U总=U1=U2二、串、并联电路电压的计算1.先将电压表看成断路。

2.再对电路串并联进行判断。

3.最后利用串并联电路中电压的特点进行计算。

提升练习一、单选题1．如图所示，电源电压为9V且保持不变，当开关闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A．3V B．6V C．4.5V D．9V2．“探究串联电路的电压关系”的实验电路如图甲所示。

下列说法正确的是（）A．电压表不可以直接接在电源两端测量电路两端总电压B．选择电压表量程时，可以任意选择一个量程进行测量C．测完L1两端的电压后，应先断开开关，再将电压表并联在BC两端D．在测量L1两端电压时，电压表示数如图乙所示时，则应当对电压表调零3．如图所示，电源电压为3V，开关S闭合后，下列说法正确的是（）A．若L1的灯丝断了，电压表的示数为3VB．若L2的灯丝断了，电压表的示数为0VC．若用一根导线并联在L1两端，则L1被短路，电压表的示数为0VD．若用一根导线并联在L2两端，则L2被短路，电压表的示数为0V4．如图1，电源电压为9V，闭合开关S，灯泡L1、L2均发光，其中电压表示数如图2所示，则灯泡L1两端的电压为（）A．2V B．9V C．7V D．11V5．小敏同学连接的电路如下图所示，他所用的电源电压是12V且保持不变。

当她闭合开关后，发现电压表V1的示数为6V，则以下说法中正确的是（）A．灯L1两端的电压是6V，电压表V2的示数是12VB．灯L2两端的电压是6V，电压表V2的示数是6VC．灯L1两端的电压是12V，电压表V2的示数是6VD．灯L1两端的电压是6V，电压表V2的示数是18V6．如图所示的两个电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U1=U2B．乙电路中C．甲电路中，I=I1+I2D．乙电路中7．在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表示数为2.5V，则开关S断开时，灯L1和L2两端的电压分别为（）A．3.8V、2.5V B．3.8V、6.3V C．2.5V、3.8V D．6.3V、2.5V 二、多选题8．如图所示，闭合开关后，发现灯L1、L2均发光，则下列说法正确的是（）A．灯L1的电流一定等于灯L2的电流B．灯L1两端的电压一定等于灯L2两端的电压C．灯L1和灯L2一定是并联D．若灯L1突然烧坏，灯L2也不会亮9．如图所示电路，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源电压为9.4VB．可知L1两端电压为2.6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流三、填空题10．教室里有10盏灯，同学发现闭合开关后，有一盏灯不亮，其余灯都亮，由此可以判断教室里的灯是（选填“串联”或“并联”）的；节日里同学们把自带插头的一串40个相同的小彩灯插在教室里的插座上点亮，每盏灯两端电压是V。

图6-9 图6-10 图6-11 图6-12《探究串、并联电路中电压的规律》同步练习1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V ，若需要一个提供9V 电压的电源，则需要把__________节干电池__________联起来。

2．如图6-9，当量程为0～3V 时，电压表指针的读数为_ _ _V ； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V 。

3．如图6-10当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。

4．如图6-11所示的电路，电源电压为9V ，当开关闭合时，灯L 1两端的电压也为9V ，则产生故障的原因可能是______或_____。

5．如图6-12所示电路中，在〇内填上电流表或电压表的符号。

6．若将20只相同的小灯泡串联接在220 V 的电路中，每只小灯泡两端的电压为 V ，若将20只相同的小灯泡并联接在110 V 的电路中，每只小灯泡两端的电压为 V 。

7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断 8．如图6-13所示，电路中两只灯泡L 1和L 2均正常发光，则下面 说法中正确的是 〔 〕A ．甲是电流表，乙是电压表B ．甲是电压表，乙是电流表C ．甲、乙都是电流表D ．甲、乙都是电压表 9．有些物理量的大小不易直接观测，但它变化时引起其它量的变化却容易直接观测. 用易观测的量显示不易观测的量，是制作测量仪器的一种思路.下列测量仪器不是利用这种思路制作的是（ ）A ．温度计B ．量筒C ．弹簧测力计D ．电流表 10．如图6-14所示的电路，闭合开关S 后，电灯L 1、L 2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ） A.电流表内部接线断了 B. 灯L 1灯丝断了 C. 灯L 2灯丝断了 D.电流表和两个电灯都坏了图6-13 AVL 1L 2 S图6-14图6-1511．在图6-15所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）12．如图6-16所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为4.5V ；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ）A ．3V 和4.5VB ．1.5V 和4.5VC ．3V 和1.5VD ．1.5V 和3V1．物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的猜想是： ；理由是： .（3）设计实验:图6-17为两个灯泡并联的电路图,用电压表分别测量两个灯泡L 1、L 2以及电源两端的电压.请在图上添加测电压的电压表.所需的实验器材有： .（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）.（6）实验结论：两个灯泡L 1、L 2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？. （8）实验问答：如果电源电压为3V ，那么根据探究的结论，灯L 1的电压为 V ，VL 2S 1S 2图6-16L 1L 2S 图6-17 能力拓展L 1L 2 灯L 2的电压为 V.结合实验结论分析：测量电压时，电压表为什么要与被测电路并联。

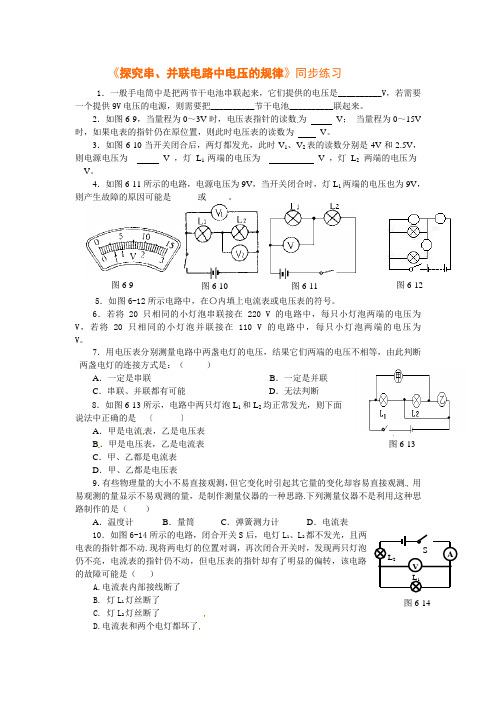

串、并联电路中电压的规律

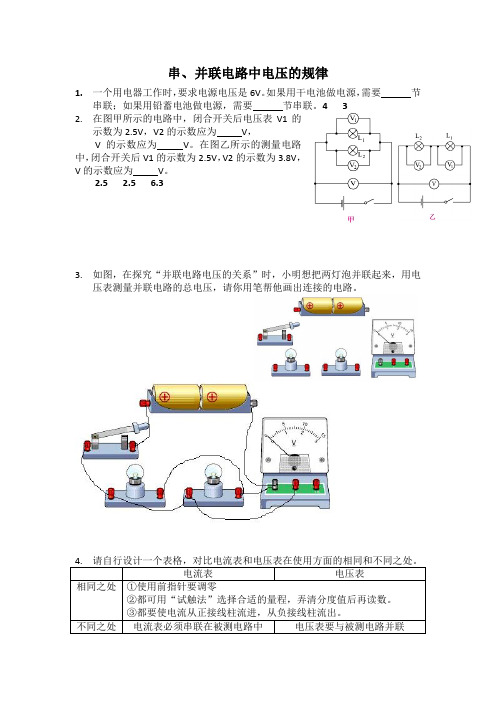

1.一个用电器工作时，要求电源电压是6V。

如果用干电池做电源，需要节
串联；如果用铅蓄电池做电源，需要节串联。

4 3
2.在图甲所示的电路中，闭合开关后电压表V1的
示数为2.5V，V2的示数应为V，
V的示数应为V。

在图乙所示的测量电路
中，闭合开关后V1的示数为2.5V，V2的示数为3.8V，
V的示数应为V。

2.5 2.5 6.3
3.如图，在探究“并联电路电压的关系”时，小明想把两灯泡并联起来，用电
压表测量并联电路的总电压，请你用笔帮他画出连接的电路。

4.请自行设计一个表格，对比电流表和电压表在使用方面的相同和不同之处。

电流表电压表
相同之处①使用前指针要调零
②都可用“试触法”选择合适的量程，弄清分度值后再读数。

③都要使电流从正接线柱流进，从负接线柱流出。

不同之处电流表必须串联在被测电路中电压表要与被测电路并联
电流表的两个接线柱绝不允许直接连到电源的两极上电压表可以直接连在电源的两极上，以便测出电源两端电压。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，当开关S闭合时，发现两灯均不亮，电压表指针偏转，电流表示数为零。

该电路的故障可能是（）A．灯L1的灯丝断了B．灯L2的灯丝断了C．灯L1的接线短路D．灯L2的接线短路2．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V3．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。

如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲4．如图所示，电源电压4.5V保持不变，当开关闭合后，灯泡L1、L2均发光，电压表示数为2.5V，则灯泡L1两端的电压是（）A ．2VB ．2.5VC ．4.5VD ．7V5．如图所示，闭合开关S ，两电流表示数之比为3:1，下列判断正确的是（ ）A ．1R 、2R 的电流之比为12:3:1I I =B ．1R 、2R 的电流之比为12:2:1I I =C ．1R 、2R 的电压之比为12:1:3U U =D ．1R 、2R 的电压之比为12:2:1U U =6．在新冠肺炎疫情防控阻击战中，英雄的中国人民团结一心，勇敢坚毅，使疫情防控取得了阶段性的胜利。

下列说法最符合实际的是（ ）A ．新冠病毒（COVID ﹣19）的直径约为0.1mmB ．人体的正常温度约为37℃C ．手持测温仪的工作电压约为220VD ．手持测温仪的电源电压为6V ，需要三节蓄电池并联获得7．如图所示，电源电压保持不变，将两个完全相同的灯泡分别组成串联电路和并联电路，电压表V 1的示数为U 1，电压表V 2的示数为U 2，电流表A 1的示数为I 1，电流表A 2的示数为I 2，下列关系式中正确的是（ ）A ．U 1<U 2B ．U 1>U 2C ．I 1=I 2D ．I 1<I 28．如图甲所示，闭合开关后两只电压表V 1和V 2的指针偏转角度相同，位置如图乙所示， 则L 1和灯L 2两端电压分别是（ ）A ．8.5V 1.7VB ．8.5V 6.8VC．6.8V 1.7V D．1.7V 6.8V9．小明在探究并联电路中电流规律的实验中，设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出A、B、C处的电流分别是0.12、0.24A、0.36A，接下来的操作或做法正确的是A．结束实验，总结规律B．必须保持其中一只灯泡不变，换用另一只灯泡进行实验C．可以同时换用另外两只不同的灯泡进行实验D．实验中要保持电源的电压不变10．如图所示的电路中，电源电压恒定不变，当开关S闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗二、填空题11．在探究“并联电路的电压特点”实验中，实物连接如图所示，电源电压为3V；为使实验更加合理，L1、L2应该选择规格（选填“相同”或“不同”）的灯泡；闭合开关后只是灯泡L2短路，其他电路无故障，则测得L1两端的电压为V。
