fpga练习题库FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,广泛应用于数字电路设计和嵌入式系统开发。
为了帮助读者更好地掌握FPGA的相关知识,本篇文章将提供一套FPGA练习题库,旨在帮助读者巩固理论知识,并通过实践锻炼解决问题的能力。
一、概述本练习题库涵盖了FPGA的多个方面内容,包括Verilog语言编程、数字逻辑设计、时序分析、时钟分频以及外设接口等。
通过完成这些练习题,读者可以更好地理解FPGA的工作原理,掌握FPGA设计的基本方法和技巧。
二、练习题示例1. 编写一个Verilog代码,实现一个4位二进制加法器。
输入端包括两个4位的二进制数A和B,输出端为一个5位的二进制数S(其中前4位为和,最后1位为进位)。
2. 设计一个3:8译码器,使用FPGA实现。
译码器的输入端为3位二进制数A、B和C,输出端为8位译码结果D0-D7。
3. 在FPGA中实现一个时钟分频电路,输入端为一个时钟信号clk,输出端为两个时钟信号clk_div2和clk_div4,在输出端分别将输入时钟的频率分别分为原来的一半和四分之一。
4. 设计一个I2C总线控制器,实现与外部I2C设备的通信。
输入端为数据线SDA和时钟线SCL,输出端为I2C总线的控制信号(包括起始信号、停止信号、数据读写信号等)。
三、注意事项1. 在完成练习题时,建议使用Verilog HDL语言进行编程。
可以选择任何一款FPGA开发板进行搭建和验证。
2. 在编写代码时,注意书写规范和注释,增加代码的可读性和可维护性。
3. 在验证设计时,使用仿真工具进行功能验证,并通过FPGA开发板进行硬件验证。
4. 完成练习题后,可以通过波形验证、逻辑分析仪等工具进行结果检验。
5. 如果遇到问题,可以参考相关教材、文档或搜索引擎搜索相关资料,也可以向论坛、社群等渠道提问,寻求帮助和解答。
四、总结通过完成FPGA练习题库中的各种题目,读者可以提高FPGA设计和应用的能力。
fpga期末考试复习题FPGA期末考试复习题一、选择题1. FPGA的全称是什么?A. Field Programmable Gate ArrayB. Fixed Programmable Gate ArrayC. Field Programming Gate ArrayD. Fixed Programming Gate Array2. FPGA与ASIC的主要区别是什么?A. FPGA是可编程的,ASIC是固定的B. FPGA是固定的,ASIC是可编程的C. FPGA和ASIC都是可编程的D. FPGA和ASIC都是固定的3. 下列哪项不是FPGA设计中常用的硬件描述语言?A. VHDLB. VerilogC. C++D. SystemVerilog4. FPGA设计流程中,综合后的下一个步骤是什么?A. 布局与布线B. 仿真C. 测试D. 编程5. 在FPGA设计中,什么是时序约束?A. 逻辑约束B. 物理约束C. 性能约束D. 以上都不是二、简答题1. 简述FPGA设计的基本流程。
2. 解释什么是时钟域交叉,并说明在FPGA设计中如何处理时钟域交叉问题。
3. FPGA与CPLD在结构上有何不同?4. FPGA设计中,同步设计和异步设计的区别是什么?5. 什么是FPGA的资源利用率,如何优化FPGA的资源利用率?三、计算题1. 假设有一个FPGA设计,其最大工作频率为100MHz,要求设计一个时钟分频器,将时钟频率降低到50MHz。
请计算分频器的分频系数。
2. 给定一个FPGA设计,其输入信号的传播延迟为2ns,输出信号的建立时间为3ns,保持时间为1ns。
如果要求设计满足时序要求,计算输出信号的最小时钟周期。
四、论述题1. 论述FPGA在数字信号处理(DSP)领域的应用及其优势。
2. 分析FPGA在嵌入式系统设计中的作用及其与传统微处理器的比较。
五、设计题1. 设计一个简单的FPGA模块,实现4位二进制加法器的功能,并说明其工作原理。

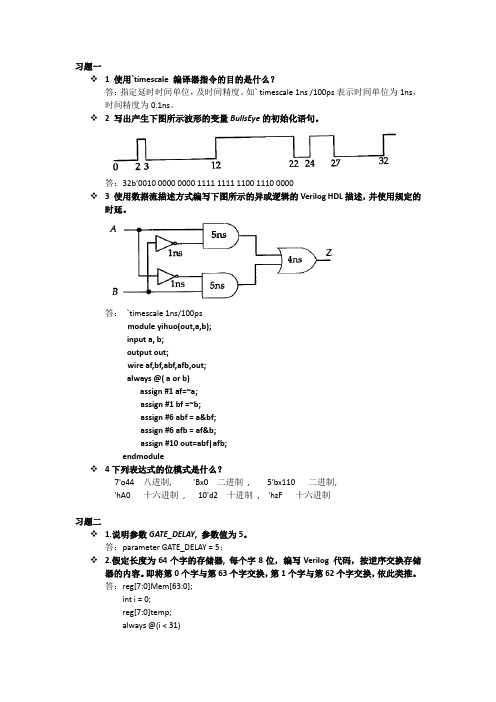

习题一1 使用`timescale 编译器指令的目的是什么?答:指定延时时间单位,及时间精度。
如` timescale 1ns /100ps表示时间单位为1ns,时间精度为0.1ns。
2 写出产生下图所示波形的变量BullsEye的初始化语句。
答:32b’0010 0000 0000 1111 1111 1100 1110 00003 使用数据流描述方式编写下图所示的异或逻辑的Verilog HDL描述,并使用规定的时延。
答:`timescale 1ns/100psmoduleyihuo(out,a,b);input a, b;output out;wireaf,bf,abf,afb,out;always @( a or b)assign #1 af=~a;assign #1 bf =~b;assign #6 abf = a&bf;assign #6 afb = af&b;assign #10 out=abf|afb;endmodule4下列表达式的位模式是什么?7'o44八进制, 'Bx0二进制, 5'bx110二进制,'hA0十六进制, 10'd2十进制, 'hzF十六进制习题二1.说明参数GATE_DELAY, 参数值为5。
答:parameter GATE_DELAY = 5;2.假定长度为64个字的存储器, 每个字8位,编写Verilog 代码,按逆序交换存储器的内容。
即将第0个字与第63个字交换,第1个字与第62个字交换,依此类推。
答:reg[7:0]Mem[63:0];inti = 0;reg[7:0]temp;always @(i< 31)begintemp = Mem[i];Mem[i] = Mem[63-i];Mem[63-i] = temp;end3. 假定32位总线Address_Bus, 编写一个表达式,计算从第11位到第2 0位的归约与非。
题目:设计一个FPGA竞赛题目并解释它的要求和解决方法一、题目:数字时钟的设计与实现要求:1. 使用FPGA设计一个数字时钟,包括小时、分钟和秒的显示。
2. 时钟的显示应该具有实时更新功能,即每秒钟更新一次时间。
3. 时钟应该具有手动调整时间的功能,可以通过按键输入小时、分钟和秒。
4. 时钟应该具有闹钟功能,当到达设定的时间时,闹钟会发出声音。
解决方法:1. 首先,我们需要使用FPGA设计一个时钟模块,该模块需要能够处理小时、分钟和秒的计数。
可以使用计数器来实现这一功能。
计数器的计数频率应该足够快,以实现每秒钟更新一次时间的要求。
2. 显示模块可以使用FPGA上的LED或LCD显示屏来实现。
我们需要设计一个驱动程序来控制显示屏的显示内容。
3. 手动调整时间的功能可以通过按键输入来实现。
我们需要设计一个按键检测模块来检测按键的状态,并将按键输入传递给时钟模块。
4. 闹钟功能可以通过在时钟模块中设置一个闹钟时间来实现。
当到达设定的时间时,闹钟模块会触发一个中断,通知驱动程序发出声音。
二、题目:智能家居系统的设计与实现要求:1. 设计一个基于FPGA的智能家居系统,包括灯光、窗帘、空调等设备的控制。
2. 系统应该具有远程控制功能,可以通过手机APP或网页界面进行控制。
3. 系统应该具有自动控制功能,可以根据环境条件(如温度、光照等)自动控制设备。
解决方法:1. 智能家居系统需要使用FPGA作为主控制器,协调各个设备的控制。
我们可以使用FPGA 上的GPIO接口来控制各种设备。
2. 远程控制可以通过手机APP或网页界面的方式实现。
我们可以使用Wi-Fi模块(如ESP32)来实现通信,将用户的控制指令发送给FPGA。
3. 自动控制可以根据环境条件实现。
我们可以使用传感器(如温度、光照传感器)来检测环境条件,并将检测结果传递给FPGA。
FPGA可以根据这些信息来控制各种设备。
总之,这些题目需要使用FPGA的知识和技能来解决,需要熟练掌握FPGA设计、电路设计、软件开发、通信等方面的基础知识。
fpga基础练习题FPGA(现场可编程门阵列)是一种用于实现数字逻辑电路的集成电路技术。
它具有可编程性和灵活性,因此在许多领域都得到广泛应用。
为了帮助大家更好地理解和掌握FPGA的基础知识,以下是一些FPGA基础练习题。
练习题一:FPGA的基本概念描述FPGA的基本原理和特点,并说明FPGA与ASIC(应用特定集成电路)的区别和联系。
练习题二:FPGA的编程语言介绍FPGA常用的编程语言,如VHDL(VHSIC硬件描述语言)和Verilog HDL(硬件描述语言),并比较它们的特点和适用场景。
练习题三:FPGA开发流程以Xilinx为例,详细描述FPGA的开发流程,包括项目创建、设计实现、综合与仿真、下载到FPGA板等步骤,并提及常见的开发工具和软件。
练习题四:FPGA的时序设计解释FPGA的时序设计概念,包括时钟、时钟周期、时钟频率、时钟约束等,并说明如何进行时序约束和时序分析。
练习题五:FPGA的布局布线讨论FPGA的布局布线问题,包括寄存器布局、时钟布线、关键路径等内容,并介绍常用的布局布线工具和技术。
练习题六:FPGA的资源利用说明如何合理利用FPGA的资源,包括LUT(查找表)、片上RAM(Random Access Memory)、DSP(Digital Signal Processing)等,并给出相应的应用示例。
练习题七:FPGA应用案例选择一个具体的应用领域(如通信、图像处理等),并描述FPGA在该领域中的应用案例,包括设计思路、实现方法和性能指标等。
练习题八:FPGA的优缺点总结FPGA的优点和缺点,分析其在不同应用场景中的适用性,并展望FPGA技术的发展趋势。
通过完成以上FPGA基础练习题,相信大家能够更加深入地了解和掌握FPGA的基本概念、编程语言、开发流程、时序设计、布局布线、资源利用、应用案例以及优缺点等方面的知识。
祝愿大家在FPGA的学习和应用中取得好成果!。
第一阶段测验本卷共分为1大题24小题,总分100 分。
本卷得分:100•1.变量和信号的描述正确的是()。
A.变量赋值号是:=2.在EDA中,IP的中文含义是()。
D.知识产权核3.可编程逻辑器件的英文简称是()。
D.PLD4.现场可编程门阵列的英文简称是()。
A.FPGA5.不属于顺序语句的是()。
B.LOOP语句6.VHDL中顺序语句放置位置说法正确的是()。
D.前面的说法都正确7.VHDL运算符优先级的说法正确的是()。
C.逻辑运算的优先级最低8.使用STD_LOGIG_1164使用的数据类型时()。
B.必须在库和包集合中声明9.可以不必声明而直接引用的数据类型是()。
C.BIT10.关于VHDL数据类型,正确的是()。
B.用户可以定义子类型11.关于VHDL数据类型,正确的是()。
D.运算与数据类型无关12.变量和信号的描述正确的是()。
B.信号可以带出进程13.在VHDL语言中,下列对进程(PROCESS)语句的语句结构及语法规则的描述中,不正确的是_____。
C.进程由说明部分、结构体部分、和敏感信号三部分组成;(进程由声明语句、顺序语句、敏感信号列表组成)14.VHDL语言中信号定义的位置是()。
D.结构体中特定位置15.关于1987标准的VHDL语言中,标识符描述正确的是()。
B.下划线不能连用16.描述项目具有逻辑功能的是()。
B.结构体17.一个项目的输入输出端口是定义在()。
A.实体中18.关于VHDL中的数字,请找出以下数字中最大的一个:_____。
(整型数字的表示) A.2#1111_1110#--二进制数,下划线不影响数值大小,只是增强可读性,转换成10进制数为:25419.下列标识符中,_____是不合法的标识符。
(标识符开头必须是英文字符)B.9moon20.LIBRARY___;--库的声明USEIEEE.STD_LOGIC_1164.ALL;--库的引用,引用IEEE库中的std_logic_1164中的所有项目 A.IEEE21.VHDL语言是一种结构化设计语言;一个设计实体(电路模块)包括实体与结构体两部分,结构体描述____。
科目:<<FPGA设计>>(X)卷考试形式:闭卷考试时间:100 分钟院(系)别、班级:姓名:学号:20XX.X.考试试卷含答题纸、试题纸、草稿纸的装订试卷不能分拆)试题区:(试题区必须与答题区同时交回,含答题纸、试题纸、草稿纸的装订试卷不能分拆)一、单项选择题:(20分)1.在VHDL语言中,下列对进程(PROCESS)语句的语句结构及语法规则的描述中,不正确的是___C___。
A.PROCESS为一无限循环语句;敏感信号发生更新时启动进程,执行完成后,等待下一次进程启动。
B.敏感信号参数表中,不一定要列出进程中使用的所有输入信号;C.进程由说明部分、结构体部分、和敏感信号三部分组成;(进程由声明语句、顺序语句、敏感信号列表组成)D.当前进程中声明的变量不可用于其他进程。
2.在一个VHDL设计中idata是一个信号,数据类型为integer,数据范围0 to 127,下面哪个赋值语句是正确的___C___。
(信号赋值符号<= )A.idata := 32;B.idata <= 16#A0#; (十进制数为:10*16= 160,idata范围为0~127)C.idata <= 16#7#E1;(十进制数为:7*16^1= 112)D.idata := B#1010#;3.大规模可编程器件主要有FPGA、CPLD两类,下列对FPGA结构与工作原理的描述中,正确的是___C___。
A.FPGA是基于乘积项结构的可编程逻辑器件;(FPGA芯片基于查找表的可编程逻辑结构)B.FPGA是全称为复杂可编程逻辑器件;(FPGA 现场可编程逻辑门阵列,CPLD才是复杂可编程逻辑器件)C.基于SRAM的FPGA器件,在每次上电后必须进行一次配置;D.在Altera公司生产的器件中,MAX7000系列属FPGA结构。
(MAX7000系列属CPLD结构)4.进程中的变量赋值语句,其变量更新是___A___。
基于FPGA的设计题目1.花样彩灯控制器的设计设计要求:假设输入脉冲为3MHz,控制16只LED发光二极管每隔1s或2s 显示一种花样。
要求显示的花样如下:闪烁2次从LED(0)移位点亮到LED(15)一次全部点亮一次从LED(15)开始逐个熄灭至LED(0)1次闪烁2次。
如果按下清零键时,16只LED均熄灭一次,然后再重新按规律显示。
如果没有按下快/慢选择控制键时,16只LED 发光二极管是以每隔1s进行花样显示,否则按下快/慢键选择控制键时,16只LED发光二极管是以每隔2s进行花样显示。
2.利用FPGA实现一个简单的DDS正弦波发生器(DDS:数字显示示波器)可分解为三个部分来设计:时钟产生模块;地址产生模块;ROM 查找表模块。
实现思路:①首先,由外部晶振引入40MHz的时钟到FPGA内部,进入时钟产生模块,对时钟进行处理并3倍频程后,得到一个稳定精确的120MHz的系统时钟;②然后,地址产生模块在系统时钟的激励下,将频率控制字与累加寄存器输出的数据进行累加,然后把累加的结果作为地址输出给ROM查找表地址;③最后,ROM查找表模块在每个系统时钟的上升沿,按照地址来读取ROM 查找表中的相应的波形采样点数据并输出,该数就是最终的DDS信号。
3.多功能信号发生器的设计设计要求:设计一个多功能信号发生器,能够以稳定的频率产生锯齿波、增减锯齿波、三角波、阶梯波、正弦波和方波等六种信号。
系统有3个波形选择开关和一个复位开关,通过波形选择开关可以选择以上各种不同种类的输出波形;按下复位开关时,系统将复位。
设计实现:由于FPGA只能直接输出数字信号,而多功能信号发生器输出的各种波形均为模拟信号,因此设计信号发生器时,需将FPGA输出的信号通过D/A转换电路将数字信号转换成模拟信号。
多功能信号发生器可由信号产生电路、波形选择电路和D/A转换电路构成。
如下图所示:时钟信号波形输出信号产生电波形选择电路D/A转换电路选择信号4.数字跑表的设计设计要求:设计一个数字跑表,该跑表具有复位、暂停、秒表计时等功能。
fpga竞赛题目
FPGA竞赛题目可以根据不同的主题和难度级别进行设计。
以下是一些可能的题目示例:
1. 设计一个数字频率计:要求使用FPGA实现一个数字频率计,能够测量输入信号的频率,并将结果显示在LCD屏幕上。
2. 设计一个图像处理系统:要求使用FPGA实现一个图像处理系统,能够对输入的图像进行滤波、边缘检测、色彩增强等处理,并将处理后的图像输出到显示器上。
3. 设计一个音频编解码器:要求使用FPGA实现一个音频编解码器,能够将音频信号进行压缩和解压缩,并支持多种音频格式的编解码。
4. 设计一个网络通信系统:要求使用FPGA实现一个网络通信系统,能够实现TCP/IP协议栈,支持数据包的发送和接收,并能够进行网络流量控制和拥塞控制。
5. 设计一个控制系统:要求使用FPGA实现一个控制系统,能够对工业设备的运动进行精确控制,包括速度、位置、加速度等参数的控制。
这些题目都是比较常见的FPGA竞赛题目,旨在考察参赛者对FPGA硬件设计和软件编程的能力。
fpga习题答案FPGA习题答案FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,具有广泛的应用领域,包括数字信号处理、通信、图像处理等。
在学习和应用FPGA的过程中,习题是一种常见的练习方式,通过解答习题可以加深对FPGA原理和应用的理解。
本文将为大家提供一些FPGA习题的答案,希望对学习FPGA的同学有所帮助。
习题一:请简述FPGA的工作原理。
答案:FPGA是一种可编程逻辑器件,其工作原理基于可编程逻辑单元(PLU)和可编程互连资源(PIR)。
PLU是FPGA中最基本的单元,由逻辑门、触发器等构成,可以根据用户的需求编程实现不同的逻辑功能。
PIR则是用于连接PLU 的资源,包括线路、开关等。
用户可以通过编程工具将设计好的逻辑电路的描述文件加载到FPGA中,PLU和PIR将根据描述文件的指令进行配置,从而实现用户所需的逻辑功能。
习题二:请列举一些常见的FPGA编程语言。
答案:常见的FPGA编程语言包括VHDL(VHSIC Hardware Description Language)和Verilog。
这两种语言都是硬件描述语言(HDL),用于描述FPGA 中的逻辑电路。
VHDL是一种由美国国防部发起的标准化语言,具有严格的语法和规范。
Verilog则是由美国Gates公司(后来被Cadence收购)开发的语言,更加简洁灵活。
除了VHDL和Verilog,还有一些其他的FPGA编程语言,如SystemVerilog、AHDL等。
习题三:请简述FPGA的时序逻辑和组合逻辑。
答案:FPGA中的逻辑电路可以分为时序逻辑和组合逻辑。
组合逻辑是指逻辑电路的输出只与当前的输入有关,没有记忆功能。
常见的组合逻辑电路包括逻辑门电路、多路选择器等。
时序逻辑则是指逻辑电路的输出不仅与当前的输入有关,还与过去的输入和输出有关,具有记忆功能。
常见的时序逻辑电路包括触发器、计数器等。
