物料衡算与热量衡算讲解

化工原理物料衡算和热量衡算引言化工工程涉及许多物料的处理和转化过程，同时也需要考虑热量的平衡。

物料衡算和热量衡算是化工原理的重要内容，对于工程实践和过程优化具有重要的意义。

本文将介绍化工原理中的物料衡算和热量衡算的基本原理和计算方法。

物料衡算物料衡算是指对于化工工程中物料流动和转化过程的计算和分析。

在化工工程中，物料的流动和转化是实现各种反应和分离操作的基础，因此正确的物料衡算是保证工程设计和操作的关键。

在物料衡算中，我们通常需要考虑以下几个方面： 1. 物料的质量衡算：即对物料的质量输入和输出进行计算和分析。

对于物料的质量衡算，我们需要注意物料流动的平衡原则，即质量的输入必须等于输出。

2. 物料的能量衡算：即对物料的能量输入和输出进行计算和分析。

能量的输入和输出会影响物料的温度和相变过程，因此在能量衡算中需要考虑物料的热力学性质。

3. 物料的流动速度衡算：即对物料流动速度进行计算和分析。

物料的流动速度决定了反应和分离操作的效率，因此在物料衡算中需要合理地确定流量和速度的关系。

4. 物料的浓度衡算：即对物料中组分浓度的计算和分析。

物料的浓度会影响其反应和分离的速率和效果，因此在物料衡算中需要考虑不同组分浓度的变化规律。

物料衡算通常使用质量守恒和能量守恒等基本原理进行计算。

同时，还可以利用化学反应平衡的原理和质量流动的平衡原则进行衡算过程中的参数确定。

热量衡算热量衡算是化工工程中热力学过程的计算和分析。

在化工工程中，热量的平衡是保证反应和分离操作能够正常进行的基础。

热量衡算需要考虑以下几个方面： 1. 热量的输入和输出：即对于热量的输入和输出进行计算和分析。

在化工工程中，我们通常需要对热量的输入和输出进行平衡，以保证工程操作的稳定性。

2. 热量的传递和转化：即对于热量的传递和转化过程进行计算和分析。

热量的传递可以通过传导、对流和辐射等方式进行，因此在热量衡算中需要考虑传热方式的影响。

3. 热平衡的计算：即对于反应和分离过程中热量平衡的计算和分析。

干燥过程的物料衡算与热量衡算1. 引言在工业生产中，许多物料需要经过干燥过程才能达到所需的水分含量。

干燥过程是将物料中的水分蒸发或驱除的过程，其中物料的衡算和热量的衡算是非常重要的。

本文将介绍干燥过程中的物料衡算和热量衡算的基本原理和方法。

2. 物料衡算物料衡算是指在干燥过程中对物料的质量进行衡量和追踪的过程。

通常情况下，物料的衡算可以分为进料衡算和出料衡算两个部分。

2.1 进料衡算在干燥过程中，物料的进料衡算是指对进入干燥设备的物料进行质量的测量和记录。

通常情况下，进料衡算可以通过称重装置、质量流量计等设备进行。

物料的进料衡算可以用以下公式表示：进料量 = 初始物料质量 - 终止物料质量2.2 出料衡算在干燥过程中，物料的出料衡算是指对从干燥设备中出来的物料进行质量的测量和记录。

同样地，出料衡算也可以通过称重装置、质量流量计等设备进行。

物料的出料衡算可以用以下公式表示：出料量 = 初始物料质量 - 终止物料质量3. 热量衡算热量衡算是指在干燥过程中对热量的衡量和追踪的过程。

热量衡算是确定干燥设备所需的热量输入和物料中的水分蒸发所需的热量的关键。

3.1 热量平衡公式热量平衡公式是用于计算干燥过程中所需的热量输入和物料中的水分蒸发所需的热量的关系。

热量平衡公式如下：热量输入 = 热量输出 + 热量损失其中，热量输入是指干燥设备所需的热量输入，热量输出是指物料中的水分蒸发所需的热量，热量损失是指在干燥过程中因为传导、对流和辐射等现象导致的热量损失。

3.2 热量输入的计算热量输入可以通过以下公式计算：热量输入 = 干燥空气的热量 + 干燥空气的水分蒸发热量 + 加热设备的热量其中，干燥空气的热量可以通过湿空气焓值表或湿空气定压比热容表进行查找，干燥空气的水分蒸发热量可以通过水的蒸发热量进行计算，加热设备的热量可以通过加热元件的功率和加热时间进行计算。

3.3 热量输出的计算热量输出可以通过以下公式计算：热量输出 = 出料量 * 物料的比热 * (物料的初始水分含量 - 物料的终止水分含量)其中，出料量是指干燥过程中物料的出料量，物料的比热可以通过物料的物性表进行查找，物料的初始水分含量和物料的终止水分含量可以通过物料的质量衡算进行计算。

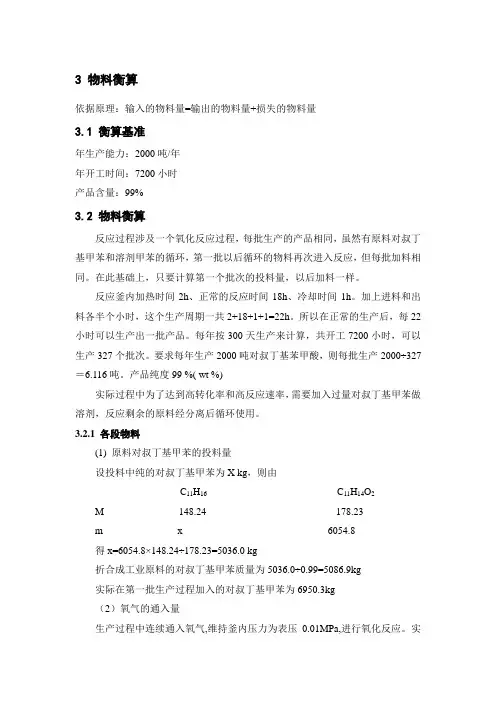

3 物料衡算依据原理：输入的物料量=输出的物料量+损失的物料量3.1 衡算基准年生产能力：2000吨/年年开工时间：7200小时产品含量：99%3.2 物料衡算反应过程涉及一个氧化反应过程，每批生产的产品相同，虽然有原料对叔丁基甲苯和溶剂甲苯的循环，第一批以后循环的物料再次进入反应，但每批加料相同。

在此基础上，只要计算第一个批次的投料量，以后加料一样。

反应釜内加热时间2h、正常的反应时间18h、冷却时间1h。

加上进料和出料各半个小时，这个生产周期一共2+18+1+1=22h。

所以在正常的生产后，每22小时可以生产出一批产品。

每年按300天生产来计算，共开工7200小时，可以生产327个批次。

要求每年生产2000吨对叔丁基苯甲酸，则每批生产2000÷327＝6.116吨。

产品纯度99 %( wt %)实际过程中为了达到高转化率和高反应速率，需要加入过量对叔丁基甲苯做溶剂，反应剩余的原料经分离后循环使用。

3.2.1 各段物料(1) 原料对叔丁基甲苯的投料量设投料中纯的对叔丁基甲苯为X kg，则由C11H16C11H14O2 M 148.24 178.23m x 6054.8得x=6054.8×148.24÷178.23=5036.0 kg折合成工业原料的对叔丁基甲苯质量为5036.0÷0.99=5086.9kg实际在第一批生产过程加入的对叔丁基甲苯为6950.3kg（2）氧气的通入量生产过程中连续通入氧气,维持釜内压力为表压0.01MPa,进行氧化反应。

实际生产过程中,现场采集数据结果表明,通入的氧气量为1556.8 kg，设反应消耗的氧气量为x kg3/2O2C11H14O2 M 31.99 178.23m x 6054.8 得x= 3/2×6054.8×31.99÷178.23=1630.1kg此时采用的空气分离氧气纯度可达99%，因此折合成通入的氧气为1630.1÷0.99=1646.6 kg即在反应过程中，需再连续通入1646.6kg氧气。

化工中物料衡算和热量衡算公式一、物料衡算公式1.物料总量计算公式物料总量计算公式可以根据物质的密度（ρ）和体积（V）来计算。

公式如下：物料总量=密度×体积2.物料质量计算公式物料质量计算公式可以根据物质的密度（ρ）、体积（V）和物质的质量（m）之间的关系得出。

公式如下：质量=密度×体积3.物料浓度计算公式物料浓度计算公式可以根据溶质的质量（m）和溶液的体积（V）来计算。

公式如下：浓度=质量/体积4.溶液的重量和体积之间的关系溶液的重量可以根据溶液的密度（ρ）和溶液的体积（V）相乘得到。

公式如下：重量=密度×体积1.热量传递计算公式热量传递计算公式可以用于计算传热功率（Q）和传热面积（A）之间的关系。

公式如下：Q=h×A×ΔT其中，h为传热系数，ΔT为温差。

2.物料的热量计算公式物料的热量计算公式可以根据物料的质量（m）、比热容（Cp）和温度变化（ΔT）来计算。

公式如下：热量=质量×比热容×温度变化3.水的蒸发热计算公式水的蒸发热计算公式可以根据水的质量（m）和蒸发热（ΔHvap）来计算。

热量=质量×蒸发热三、补充说明1. 密度（ρ）是物质单位体积的质量，常用的单位有千克/立方米（kg/m^3）或克/立方厘米（g/cm^3）。

2. 比热容（Cp）是物质单位质量的热容量，表示单位质量物质温度升高1℃所需的热量，常用的单位是千焦/千克·℃（kJ/kg·°C）或焦/克·℃（J/g·°C）。

3.传热系数（h）是衡量热传导性能的参数，表示单位面积上的热量流入或流出的速率，常用的单位是瓦特/平方米·℃（W/m^2·°C）。

4.温度变化（ΔT）是物质的温度差，常用的单位是摄氏度（℃）或开尔文（K）。

5. 蒸发热（ΔHvap）是物质从液态转变为气态所需的热量，常用的单位是焦耳/克（J/g）或千焦/千克（kJ/kg）。

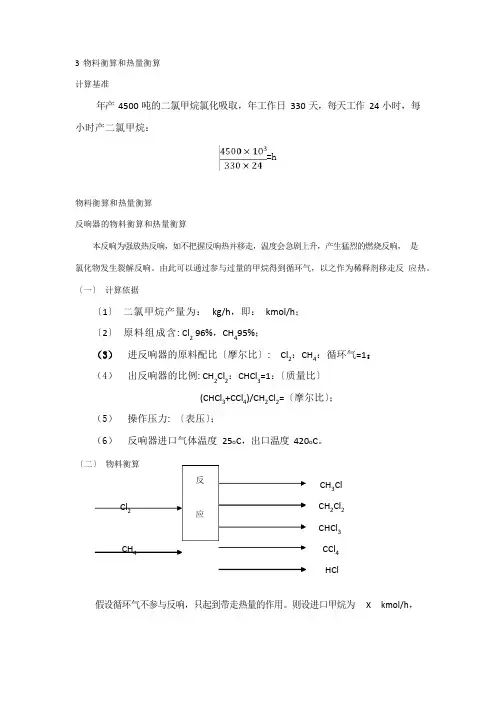

3 物料衡算和热量衡算计算基准年产 4500 吨的二氯甲烷氯化吸取，年工作日 330 天，每天工作 24 小时，每 小时产二氯甲烷：物料衡算和热量衡算反响器的物料衡算和热量衡算本反响为强放热反响，如不把握反响热并移走，温度会急剧上升，产生猛烈的燃烧反响， 是氯化物发生裂解反响。

由此可以通过参与过量的甲烷得到循环气，以之作为稀释剂移走反 应热。

〔一〕 计算依据〔1〕 二氯甲烷产量为： kg/h ，即： kmol/h ； 〔2〕 原料组成含: Cl 2 96%，CH 495%；（3） 进反响器的原料配比〔摩尔比〕: Cl 2：CH 4：循环气=1： （4） 出反响器的比例: CH 2Cl 2：CHCl 3=1：〔质量比〕(CHCl 3+CCl 4)/CH 2Cl 2=〔摩尔比〕；（5） 操作压力: 〔表压〕；（6） 反响器进口气体温度 25o C ，出口温度 420o C 。

〔二〕 物料衡算反Cl 2应CH 3Cl CH 2Cl 2 CHCl 3CH 4CCl 4 HCl假设循环气不参与反响，只起到带走热量的作用。

则设进口甲烷为 X kmol/h ，=h出反响器的一氯甲烷Y kmol/h，氯化氢Z kmol/h。

由进反响器的原料配比〔摩尔比〕Cl2：CH4：循环气=1：原料组成含: Cl2 96%，CH495%。

由CH2Cl2：CHCl3=1：〔质量比〕可得CHCl3每小时产量为：×=h由(CHCl3+CCl4)/CH2Cl2=〔摩尔比〕可得CCl4的量为×－=h用元素守衡法则：Cl 元素守衡=Y+×2+×3+×4+Z ①H 元素守衡4X=3Y+×2++Z ②C 元素守衡X=Y+++ ③解方程①①③得X=hY=hZ=h （1）所以反响器进口原料中各组分的流量：Cl2: ×=h=h 〔纯〕=h=h 〔含杂质〕CH4: h=h 〔纯〕=h=h 〔含杂质〕循环气流量：3×= kmol/h= Nm3/h其中：CH3Cl：kmol/hN2：×4%＋×3%= kmol/hCO2：×2%= kmol/h可知：= 得进口Cl2为kmol/h3 CH 4：－－－= kmol/h进口气体总量： ＋＋= kmol/h（2） 反响器出口中各组分流量：CH 3Cl ： kmol/h CH 2Cl 2： kmol/h CHCl 3 ： kmol/h CCl 4： kmol/h HCl ： kmol/h 循环气： kmol/h出口气体总量：＋＋＋＋= kmol/h（3） 出口气体中各组分的含量：CH 3Cl ： ×100%=%CH 2Cl 2：×100%=%CHCl ： ×100%=% CCl 4： ×100%=% HCl ： ×100%=% N 2：×100%=%CO 2： ×100%=% CH 4： ×100%=%表 3—1 反响器物料平衡组分kmol/h反响器进口组成%〔mol 〕 kg/h反响器出口kmol/h组成%〔mol 〕 kg/hCH 4 Cl 2 CH 3Cl CH 2Cl 22 2CHCl 3 CCl 4 HClN 2 CO 2 总计100 100〔三〕 热量衡算以 25℃为基准温度由《氯碱工业理化常数手册》查得如下数据：420℃时，由《氯碱工业理化常数手册》查得如下数据：物质n(kmol)CH 3ClCH 2Cl 2CHCl 3CCl 4HClN COΔt = 420－25=395℃输入焓：∑输入H = 0表 3—2 反响物料标准摩尔生成焓Δf/〔kJ/mol 〕 物质输入 输出CH 4Cl 2CO 2CH 3Cl CH 2Cl 2 CHCl 3 CCl 4HCln(kmol) Δf0 -100Δ f =∑ 生成物 n Δ H θ－∑ f m 反响物n Δ H θ=－×106 kJ f m 表 3—3 生成物的标准摩尔定压热容/(J ﹒K -1﹒mol -1)输出焓：∑ 输出 H = ∑nΔt = ×106 kJ℃时，由《氯碱工业理化常数手册》查得如下数据：物质n(kmol) CH4CH3Cl N2CO2考虑4%热损失，则×106×〔1-4%〕=则Q = Q放出带出循环气能带走的热量恰好为反响气放出的热量，是反响温度保持在420℃左右可以维持反响顺当进展。

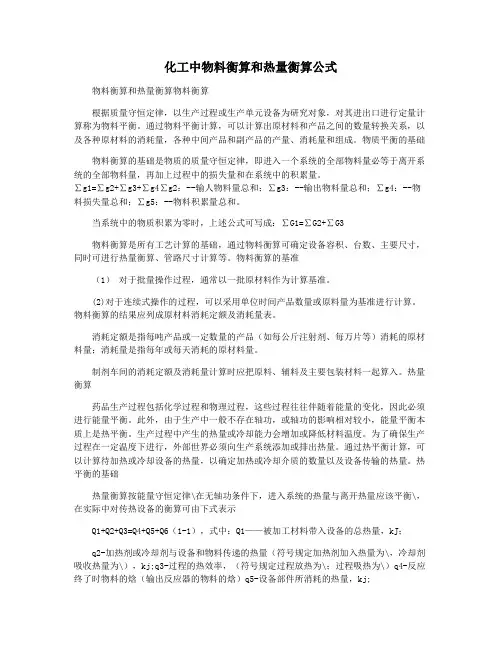

化工中物料衡算和热量衡算公式物料衡算和热量衡算物料衡算根据质量守恒定律，以生产过程或生产单元设备为研究对象，对其进出口进行定量计算称为物料平衡。

通过物料平衡计算，可以计算出原材料和产品之间的数量转换关系，以及各种原材料的消耗量，各种中间产品和副产品的产量、消耗量和组成。

物质平衡的基础物料衡算的基础是物质的质量守恒定律，即进入一个系统的全部物料量必等于离开系统的全部物料量，再加上过程中的损失量和在系统中的积累量。

∑g1=∑g2+∑g3+∑g4∑g2：--输人物料量总和；∑g3：--输出物料量总和；∑g4：--物料损失量总和；∑g5：--物料积累量总和。

当系统中的物质积累为零时，上述公式可写成：∑G1=∑G2+∑G3物料衡算是所有工艺计算的基础，通过物料衡算可确定设备容积、台数、主要尺寸，同时可进行热量衡算、管路尺寸计算等。

物料衡算的基准（1）对于批量操作过程，通常以一批原材料作为计算基准。

(2)对于连续式操作的过程，可以采用单位时间产品数量或原料量为基准进行计算。

物料衡算的结果应列成原材料消耗定额及消耗量表。

消耗定额是指每吨产品或一定数量的产品（如每公斤注射剂、每万片等）消耗的原材料量；消耗量是指每年或每天消耗的原材料量。

制剂车间的消耗定额及消耗量计算时应把原料、辅料及主要包装材料一起算入。

热量衡算药品生产过程包括化学过程和物理过程，这些过程往往伴随着能量的变化，因此必须进行能量平衡。

此外，由于生产中一般不存在轴功，或轴功的影响相对较小，能量平衡本质上是热平衡。

生产过程中产生的热量或冷却能力会增加或降低材料温度。

为了确保生产过程在一定温度下进行，外部世界必须向生产系统添加或排出热量。

通过热平衡计算，可以计算待加热或冷却设备的热量，以确定加热或冷却介质的数量以及设备传输的热量。

热平衡的基础热量衡算按能量守恒定律\在无轴功条件下，进入系统的热量与离开热量应该平衡\，在实际中对传热设备的衡算可由下式表示Q1+Q2+Q3=Q4+Q5+Q6（1-1），式中：Q1——被加工材料带入设备的总热量，kJ；q2-加热剂或冷却剂与设备和物料传递的热量（符号规定加热剂加入热量为\，冷却剂吸收热量为\），kj;q3-过程的热效率，（符号规定过程放热为\；过程吸热为\）q4-反应终了时物料的焓（输出反应器的物料的焓）q5-设备部件所消耗的热量，kj;Q6——周围设备损失的热量，也称为热损失，kJ；热量衡算的基准可与物料衡算相同，即对间歇生产可以以每日或每批处理物料基准。

3 物料衡算依据原理:输入的物料量=输出的物料量+损失的物料量3.1 衡算基准年生产能力：2000吨/年年开工时间：7200小时产品含量：99%3。

2 物料衡算反应过程涉及一个氧化反应过程，每批生产的产品相同，虽然有原料对叔丁基甲苯和溶剂甲苯的循环,第一批以后循环的物料再次进入反应，但每批加料相同。

在此基础上，只要计算第一个批次的投料量,以后加料一样.反应釜内加热时间2h、正常的反应时间18h、冷却时间1h。

加上进料和出料各半个小时，这个生产周期一共2+18+1+1=22h。

所以在正常的生产后，每22小时可以生产出一批产品。

每年按300天生产来计算，共开工7200小时,可以生产327个批次.要求每年生产2000吨对叔丁基苯甲酸，则每批生产2000÷327＝6.116吨。

产品纯度99 ％（wt ％）实际过程中为了达到高转化率和高反应速率，需要加入过量对叔丁基甲苯做溶剂，反应剩余的原料经分离后循环使用。

3。

2.1 各段物料(1）原料对叔丁基甲苯的投料量设投料中纯的对叔丁基甲苯为X kg，则由C11H16C11H14O2M 148。

24 178.23m x 6054.8得x=6054。

8×148。

24÷178.23=5036.0 kg折合成工业原料的对叔丁基甲苯质量为5036。

0÷0。

99=5086。

9kg实际在第一批生产过程加入的对叔丁基甲苯为6950。

3kg（2）氧气的通入量生产过程中连续通入氧气，维持釜内压力为表压0.01MPa，进行氧化反应.实际生产过程中，现场采集数据结果表明,通入的氧气量为1556.8 kg,设反应消耗的氧气量为x kg3/2O2C11H14O2M 31。

99 178.23m x 6054.8得x= 3/2×6054。

8×31.99÷178。

23=1630。

1kg此时采用的空气分离氧气纯度可达99%，因此折合成通入的氧气为1630.1÷0.99=1646。

物料衡算与热量衡算的方法由于物料衡算与热量衡算是化工设计的基础，是生产中检查考核、定额分析的重要手段，也是本课程中化工计算的基础，因此，在进入后几章的学习之前，必须把物、热衡算的方法搞清楚。

一、物料衡算的具体作法对于连续稳定过程，物料衡算的方程是：ΣMλ=ΣM出或进 = 出为代数方程对不稳定过程，物料衡算的方程为：ΣMλ=ΣM出+M累积或进 = 出 + 累积为代数方程在本书的范围之内，绝大多数情况为连续稳定过程，故将重点讨论这种情况。

一般情况下，物料衡算的步骤如下：首先，确定衡算对象，根据题目要求它可以是总物料、某个组分、某个元素等；其次，确定衡算范围，根据题目要求它可以是一个系统、一个车间、某个设备；设备的某个局部等……；最后，确定衡算基准，根据题目要求它可以是单位质量，单位时间等。

在上述三者确定后，根据物料衡算方程分别列出具体的物料衡算方程（一个或多个），再解方程或方程组即可。

现举例如下：例1-1 如图1-2A所示，浓度为20%（质量百分数，下同）的KNO3水溶液以1000kg/hr流量送入蒸发器，在某温度下蒸出一部分水而得到浓度为50%的KNO3水溶液，再送入结晶器冷却析出含有4%水分的KNO3晶体并不断取走。

浓度为37.5%的KNO3饱和母液则返回蒸发器循环处理，该过程为连续稳定过程，试求：1. 结晶产品量P，水分蒸发量W；2. 循环母液量R，浓缩量S。

图1-2A解： 1. 衡算对象：总物料KNO3衡算范围：如图所示的用一条封闭的虚线所包围的部分衡算基准：单位时间--每小时列方程：凡是穿过封闭虚线进入的衡算范围的物料为入；凡是穿出封闭虚线排出的衡算范围的物料为出；总物料ΣMλ=ΣM出则 F = W + P （1）同理，对KNO30.2F = 0×W + P（1-4%）（2）将（1）（2）代入数据后组成方程组1000 = W + P0.2×1000 = P（1-4%）解这个方程组得：P = 208.3 kg/hrW = 791.7 kg/hr2. 衡算对象的基准不变，改变衡算范围如图1-2B所示。

化工设计之物料衡算及热量衡算化工设计中的物料衡算和热量衡算是非常重要的步骤，可以帮助工程师确定所需的原料数量和能源消耗。

本文将讨论物料衡算和热量衡算的原理、方法和应用。

一、物料衡算物料衡算是指根据化工过程的原理和条件，计算出所需原料的数量。

1.原料衡算的原理在化工过程中，根据反应式、反应的平衡常数、物料的摩尔平衡和原料的纯度等信息，可以得出原料的物质平衡方程。

2.原料衡算的方法（1）平衡更新法：根据反应式及其他物质平衡方程，利用线性方程组求解方法，逐步逼近平衡条件，得出原料数量的近似解。

（2）摩尔关系法：利用反应的摩尔比例来计算原料的摩尔数量。

根据反应的平衡常数和其他物质平衡方程，可以得到原料的摩尔数量。

3.原料衡算的应用物料衡算在化工过程中有广泛的应用。

例如，在合成反应中，根据反应需求，确定所需原料的摩尔数量；在萃取过程中，根据溶剂和溶质的摩尔比例，计算溶液中的溶质浓度。

二、热量衡算热量衡算是指根据化工过程的热力学原理和条件，计算出所需的能量消耗。

1.热量衡算的原理根据热力学定律，可以计算化学反应的焓变，并以此来确定反应所需的热量。

热量衡算也需要考虑其他因素，如物料的温度、压力变化等。

2.热量衡算的方法（1）焓变法：根据反应的焓变和反应的摩尔比例，计算出反应所需的热量。

焓变可以通过实验测量或热力学数据库来获取。

（2）能量平衡法：考虑物料流动和热交换等因素，通过能量平衡方程求解，计算出能量的输入和输出。

3.热量衡算的应用热量衡算在化工过程中的应用非常广泛。

例如，在高温燃烧反应中，需要计算反应所需的燃料气体的热量；在蒸汽发生器中，需要计算蒸汽的产生量和燃料的热量供应。

物料衡算和热量衡算是化工设计中不可或缺的两个步骤，可以帮助工程师确定原料的用量和能量消耗，从而优化过程设计、提高生产效率和节约能源。

在进行衡算时，需要准确地获取物料的性质数据，合理地选择计算方法，并考虑到实际操作条件的变化，以保证设计结果的可靠性和实用性。
