压电陶瓷元件蜂鸣片的测试方法.

珠海市蔚科电子科技开发有限公司
类型
文件名 称
IQC检验指导书 蜂鸣片检验标准
制定部 门
IQC
文件编 号
CHERUB-IQC-BC002
制定日 期
2014/10/27
A√
版次
页
码 2--2
相关联 NO.
N/A
改定日 期
B
六.检验内容
6.1外观检验

6.1.1 振动膜不能有破损、破裂、压凹现象.
6.1.2 磁铁不能松动、脱落、破损.
铜基片
6.2.1用卡尺测量其直径、高度、磁铁大小应与样品或规格图纸要求相符,不能超出误差范围
6.3电器性能测试
6.3.1用型号发生仪检查蜂鸣片发出的声音是否与样品一致；用电桥检查蜂鸣片电阻值是否符合规格书要求.
6.4 焊锡测试
6.4.1用电烙铁、导线焊锡每个焊点焊锡停留时间三秒，自然冷却60秒，然后检验导线是否松脱. 6.5包装检验
6.5.1蜂鸣片焊锡的方向需要一致.
镀银压电 陶瓷涂层
6.5.2外包装及内托不能有严重变形破损现象.
批准
审核 制定人 齐斌
第2页
6.1.3 焊盘是否氧化、松脱、铆钉是否松动. 6.1.4 支架是否氧化、有锈斑. 6.1.5 磁铁不能有铁沫,防尘盖不能贴歪、松脱,字符标识应清晰.
表面完整、脏污、 划伤、变形、等缺
陷
6.1.6 金属片、陶瓷片表面不能有严重油污、氧化、锈斑等.
6.1.7 金属片不能变形、陶瓷片破损或破裂.
6.1.8 金属片与陶瓷片压合不紧,不能有裂缝. 6.2尺寸检验
4.5检验方式：目视检查,信号发射仪，电桥（电阻值） 。
五.检验步骤、取样要求

压电陶瓷元件蜂鸣片的测试方法
1、串联谐振频率fs、并联谐振频率fp、等效电阻R1和一次泛音频率fs1、三次泛音频率fs3常用传输线法测量，其电路如下：
左图Π型网络测量中样品两端的信号幅度变化较小，网络中的干扰较小，但是Π型网络测量必须为恒压条件，对于测量R1 较低的串联谐振频率fs 材料测量精度较低,而且必须满足RI/ RT1≥10，RT2<<R1；测量并联谐振频率FP时RT2≈1KΩ～2KΩ。

右图恒流测试网络可以测量R1较低的串联谐振频率fs（最大导纳谐振频率fm）,测量时高次谐波影响较大，因此对信号源的谐波失真度要求较高。

RT3/R1≥100 RT3≈200Ω～3KΩ。

可以在串联谐振频率fs下用高频电阻箱的电阻替代样品测量等效电阻R1。

2、自由电容CT和介质损耗角正切(tgδ)可以用电容电桥直接读出CT 和tgδ。

3、纵向压电应变常数d33的测量：
压电应变常数d33可以采用传输线法测量fs、fp 和CT，用
来计算，也可以用静态法直接测量，在样品上并联大电容量电容，施加纵向力压缩样品，用静电表读出静电压，依据压电方程：
得
测量需要满足下列条件：
1、电学短路边界条件，即E恒定；
2、试样仅沿极化方向受力；
3、尽量使压力与应变呈线行关系；
4、受力面积与极化面积相同。

有一种准静态d33测量仪也可以较准确的测量d33。

压电式无源蜂鸣器测试方法压电式无源蜂鸣器是一种常见的电子元件，通常用于给电子设备添加声音提示功能。

它由压电陶瓷材料和驱动电路组成，当施加电压时，压电陶瓷材料会产生振动从而发出声音。

为了保证蜂鸣器的品质和性能，需要进行一系列的测试方法。

一、外观检查：首先，对压电式无源蜂鸣器进行外观检查。

要检查蜂鸣器的外观是否完整，是否有裂纹、划痕或其他损伤。

同时还要检查连接线是否焊接良好，是否有松动或疏水等现象。

二、电气参数测试：在进行电气参数测试时，需要使用测试仪器和工具，如万用表、示波器等。

主要测试的电气参数包括工作电压、工作电流、峰值声压、共振频率等。

1. 工作电压测试：使用万用表或电压表测量蜂鸣器的工作电压。

通常，蜂鸣器的工作电压在2V至12V之间。

2. 工作电流测试：使用万用表或电流表测量蜂鸣器的工作电流。

工作电流是指蜂鸣器当正常工作时所消耗的电流。

3. 峰值声压测试：使用声压计或振动测试仪测量蜂鸣器产生的最大声压级。

峰值声压是指蜂鸣器在最高工作电压下所产生的声压级。

4. 共振频率测试：使用示波器和信号发生器，施加测试信号后观察蜂鸣器的共振频率。

共振频率是指蜂鸣器振动时最高的频率。

三、声音测试：声音测试是对蜂鸣器发出声音的质量和音调进行测试。

通常有以下两个方面的测试：1. 音色测试：通过观察和听觉判断，测试蜂鸣器发声的音色是否正常，是否符合产品规格要求。

2. 声音强度测试：使用声压计来测量蜂鸣器发出的声音强度。

声音强度是指单位面积上蜂鸣器发出的声音的能量大小。

四、环境适应性测试：环境适应性测试是为了测试蜂鸣器在不同环境条件下的性能和可靠性。

常见的测试项目包括：1. 高温试验：将蜂鸣器放置在高温环境下，通常是在60℃至100℃的温度范围内，观察蜂鸣器是否正常工作。

2. 低温试验：将蜂鸣器放置在低温环境下，通常是在-20℃至-40℃的温度范围内，观察蜂鸣器是否正常工作。

3. 湿热试验：将蜂鸣器放置在高温高湿环境下，通常是在40℃至60℃、相对湿度为90%至95%的条件下，观察蜂鸣器是否正常工作。

修订版次修订日期修订记事修订确认承认受控印章生效日期1 A0 2008-07-15 初版做成熊伟2008-08-011. 范围：本标准规定了压电陶瓷蜂鸣片（以下简称蜂鸣片）的检验项目、方法、条件以及判定规则等。

本标准适用我公司所使用的所有系列的压电陶瓷蜂鸣片。

2. 引用标准：本标准直接或间接地引用了以下标准条文，通过在本标准中引用而构成的本标准的条文。

本标准发行时，所示版本均为有效。

但对于引用条文的标准有变更时，通常应采用下列标准的最新版本的最新规定。

SJ/T10709-1996---压电陶瓷蜂鸣片总规范 [电子行业标准代替SJ2780-87]GB3389.1-82------压电陶瓷材料性能测试方法 [常用名词术语]3. 定义：本标准中采用的术语和定义应符合GB3389.1的规定。

4. 检查项目、方法、条件及判定4.1 外观检查在标准的光源下采用目视的方法或利用不同倍率的放大镜对下述外观项目进行确认：4.1.1 表面划伤：对于金属基片或是银浆层，在不影响电气特性的前提下，面积不超过 1.0mm2;深度不超过0.1mm;4.1.2 裂纹：对于压电陶瓷片层或金属基片不允许有任何可见的裂纹；4.1.3 褶皱：对于银浆层褶皱，距离1ft、45度角目视明显可看到的不允许；4.1.4 银浆层起泡或是凸起:在不影响电气特性的前提下，面积不超过1.0mm2;高度不超过0.3mm;4.1.5 压电陶瓷片脱落：在不影响电气特性的前提下，面积不超过0.3mm2;4.1.6 银浆印刷：银层均匀覆盖压电陶瓷片表面，漏印面积率不超过总面积的2%，银层表面层银灰偏白颜色，表面发黑或是氧化程度影响焊接者不许可；4.1.7 导线外观：用10倍左右的放大镜检查有无导线断股的情况，对于股数为5-9股的导线断股数不超过1股，股数为10-15股的导线断股数不超过2股，股数超过15股的导线断股数不超过3股；导线埋入锡点的结合部不可有松动，明显分层迹象；导线的规格（长度、脱线长度、镀锡处理、股数、线径，UL或JET或FM或CE认证）必须符合图纸规定或是承认样品；4.1.8 焊点外观：焊接的锡点要求光洁、发亮，不允许拉锡尖，锡渣堆积和包锡；4.1.9 材质确认：金属基片必须符合图纸指定要求，并注意铜基片、不锈钢基片的鉴别。

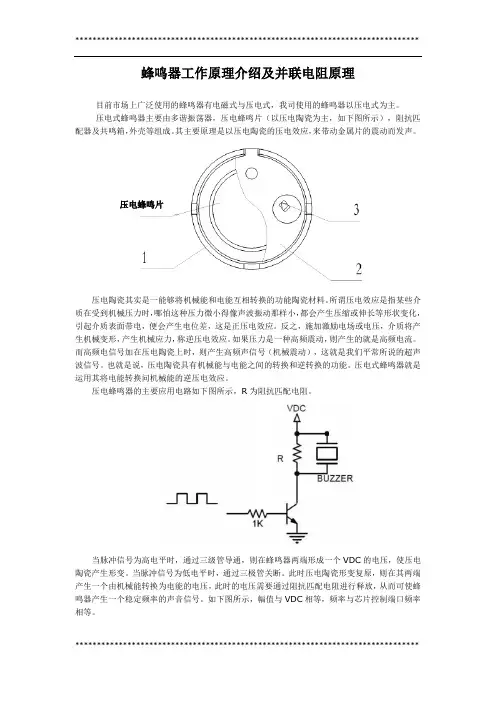

蜂鸣器工作原理介绍及并联电阻原理目前市场上广泛使用的蜂鸣器有电磁式与压电式，我司使用的蜂鸣器以压电式为主。

压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示），阻抗匹配器及共鸣箱，外壳等组成。

其主要原理是以压电陶瓷的压电效应，来带动金属片的震动而发声。

压电蜂鸣片压电陶瓷其实是一能够将机械能和电能互相转换的功能陶瓷材料。

所谓压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，便会产生电位差，这是正压电效应。

反之，施加激励电场或电压，介质将产生机械变形，产生机械应力，称逆压电效应。

如果压力是一种高频震动，则产生的就是高频电流。

而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。

也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能。

压电式蜂鸣器就是运用其将电能转换问机械能的逆压电效应。

压电蜂鸣器的主要应用电路如下图所示，R为阻抗匹配电阻。

当脉冲信号为高电平时，通过三级管导通，则在蜂鸣器两端形成一个VDC的电压，使压电陶瓷产生形变。

当脉冲信号为低电平时，通过三极管关断。

此时压电陶瓷形变复原，则在其两端产生一个由机械能转换为电能的电压，此时的电压需要通过阻抗匹配电阻进行释放，从而可使蜂鸣器产生一个稳定频率的声音信号。

如下图所示，幅值与VDC相等，频率与芯片控制端口频率相等。

蜂鸣器端口信号主控芯片端口信号R=1K时蜂鸣器两端信号蜂鸣器两端，以及当R=1K时，其等效电容的放电时间为46us蜂鸣器两端，以及当R=100Ω时，其等效电容的放电时间为6.8us蜂鸣器两端，以及当R=10K时，其等效电容不能完全放电完成定的电压，大小与VDC相等，具体如下图所示：而阻抗匹配器阻值的选取，推荐值为R=VDC*100Ω，我司蜂鸣器两端的电压为10V~12V,因此选取阻值为R=10*100Ω=1000Ω=1KΩ.现就目前我司使用的一款PA-2220B03为例进行说明：其内部等效电路如下图所示：1.SPECIFICATIONS (规格)Part No. PA-2220B03Item (项目) Specifications [规格] Conditions[条件] Operating voltage (Vp-p)工作电压1~25Vp-pMin Sound Pressure Level 最小输出声压min 85dBAt 2000Hz/9Vp-p SquareWave/10cmResonant Frequency (Hz)额定频率2.0±0.3kHz Operating Temperature (℃)工作温度-20~+70 Storage Temperature (℃)储存温度-30~+80Case Material/Color 外壳材料及颜色PPO/Black (聚苯醚，黑色) 阻燃等级：V0Weight (g)重量2.5g2.DIMENSIONS (尺寸)Unit: mm 未注公差:±0.53.FREQUENCY AND VOLTAGE RESPONSE (频率曲线图)蜂鸣器声级与驱动电压的关系，接近线性关系：4.TEST METHOD(测试方法)SOUND PRESSURE LEVEL,CONSUMPTION(声压测试线路图) TEST CIRCUIT (测试电路)5.RELIABILITY TEST (可靠性试验项目)6.以上面测试电路为例，通过计算可知匹配电阻的取值范围，假设三极管放大倍数为200，控制频率为2KHz ，控制电压为5V ，三极管基极限流电阻为1K Ω，蜂鸣器的等效电容为25000PF 。

修订版次修订日期修订记事修订确认承认受控印章生效日期1 A0 2008-07-15 初版做成熊伟2008-08-011. 范围：本标准规定了压电陶瓷蜂鸣片（以下简称蜂鸣片）的检验项目、方法、条件以及判定规则等。

本标准适用我公司所使用的所有系列的压电陶瓷蜂鸣片。

2. 引用标准：本标准直接或间接地引用了以下标准条文，通过在本标准中引用而构成的本标准的条文。

本标准发行时，所示版本均为有效。

但对于引用条文的标准有变更时，通常应采用下列标准的最新版本的最新规定。

SJ/T10709-1996---压电陶瓷蜂鸣片总规范 [电子行业标准代替SJ2780-87]GB3389.1-82------压电陶瓷材料性能测试方法 [常用名词术语]3. 定义：本标准中采用的术语和定义应符合GB3389.1的规定。

4. 检查项目、方法、条件及判定4.1 外观检查在标准的光源下采用目视的方法或利用不同倍率的放大镜对下述外观项目进行确认：4.1.1 表面划伤：对于金属基片或是银浆层，在不影响电气特性的前提下，面积不超过 1.0mm2;深度不超过0.1mm;4.1.2 裂纹：对于压电陶瓷片层或金属基片不允许有任何可见的裂纹；4.1.3 褶皱：对于银浆层褶皱，距离1ft、45度角目视明显可看到的不允许；4.1.4 银浆层起泡或是凸起:在不影响电气特性的前提下，面积不超过1.0mm2;高度不超过0.3mm;4.1.5 压电陶瓷片脱落：在不影响电气特性的前提下，面积不超过0.3mm2;4.1.6 银浆印刷：银层均匀覆盖压电陶瓷片表面，漏印面积率不超过总面积的2%，银层表面层银灰偏白颜色，表面发黑或是氧化程度影响焊接者不许可；4.1.7 导线外观：用10倍左右的放大镜检查有无导线断股的情况，对于股数为5-9股的导线断股数不超过1股，股数为10-15股的导线断股数不超过2股，股数超过15股的导线断股数不超过3股；导线埋入锡点的结合部不可有松动，明显分层迹象；导线的规格（长度、脱线长度、镀锡处理、股数、线径，UL或JET或FM或CE认证）必须符合图纸规定或是承认样品；4.1.8 焊点外观：焊接的锡点要求光洁、发亮，不允许拉锡尖，锡渣堆积和包锡；4.1.9 材质确认：金属基片必须符合图纸指定要求，并注意铜基片、不锈钢基片的鉴别。

压电陶瓷片的功能和检测方法
压电陶瓷片是一种结构简单、轻巧的电声器件，因具有灵敏度高、无磁场散播外溢、不用铜线和磁铁、成本低，耗电少、修理方便、便于大量生产等优点而获得了广泛应用。

适合超声波和次声波的发射和接收，比较大面积的压电陶瓷片还可以运用检测压力和振动，工作原理是利用压电效应的可逆性，在其上施加音频电压，就可产生机械振动，从而发出声音。

如果不断对压电陶瓷片施加压力它还会产生电压和电流。

其质量的测试方法如下：
第一种方法：将万用表的量程开关拨到直流电压2.5V挡，左手拇指与食指轻轻捏住压电陶瓷片的两面，右手持万用表的表笔，红表笔接金属片，黑表笔横放陶瓷表面上，然后左手稍用力压一下，随后又松一下，这样在压电陶瓷片上产生两个极性相反的电压信号，使万用表的指针先向右摆，接着回零，随后向左摆一下，摆幅约为0.1一0.15V，摆幅越大，说明灵敏度越高。

若万用表指针静止不动，说明内部漏电或破损。

切记不可用湿手捏压电片，测试时万用表不可用交流电压挡，否则观察不到指针摆动，且测试之前最好用R×10k挡，测其绝缘电阻应为无穷大。

第二种方法：用R×10k挡测两极电阻，正常时应为∞,然后轻轻敲击陶瓷片，指针应略微摆动。

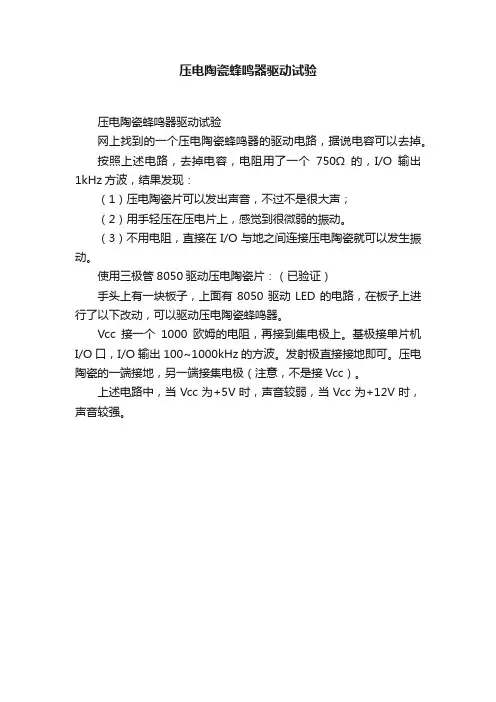

压电陶瓷蜂鸣器驱动试验
压电陶瓷蜂鸣器驱动试验
网上找到的一个压电陶瓷蜂鸣器的驱动电路，据说电容可以去掉。

按照上述电路，去掉电容，电阻用了一个750Ω的，I/O输出1kHz方波，结果发现：
（1）压电陶瓷片可以发出声音，不过不是很大声；
（2）用手轻压在压电片上，感觉到很微弱的振动。

（3）不用电阻，直接在I/O与地之间连接压电陶瓷就可以发生振动。

使用三极管8050驱动压电陶瓷片：（已验证）
手头上有一块板子，上面有8050驱动LED的电路，在板子上进行了以下改动，可以驱动压电陶瓷蜂鸣器。

Vcc接一个1000欧姆的电阻，再接到集电极上。

基极接单片机I/O口，I/O 输出100~1000kHz的方波。

发射极直接接地即可。

压电陶瓷的一端接地，另一端接集电极（注意，不是接Vcc）。

上述电路中，当Vcc为+5V时，声音较弱，当Vcc为+12V时，声音较强。

10382-1993 声响器和蜂鸣测量方法声响器（Sound Transducer）是一种将声音信号转换为电信号的设备。

蜂鸣器（Buzzer）则是一种固定频率的声响器。

测量声响器和蜂鸣器的方法可以用于评估其性能和特点。

下面是关于声响器和蜂鸣器测量方法的相关参考内容。

一、声响器和蜂鸣器的基本原理声响器和蜂鸣器都是利用电信号产生机械振动，从而发出声音。

声响器通常由一个圆盘或一个弯曲的金属片组成，而蜂鸣器通常由压电陶瓷材料制成。

二、声响器和蜂鸣器的测量方法1. 频率测量：测量声响器和蜂鸣器的频率是评估其性能和特点的重要指标之一。

可以使用频谱仪、频率计或示波器来测量声响器或蜂鸣器的频率。

方法是将声响器或蜂鸣器连接到测量设备上，并记录显示的频率数值。

2. 声压级测量：声压级（Sound Pressure Level，SPL）是声音强度的测量单位，通常使用分贝（dB）表示。

可以使用声级计或分贝仪来测量声响器或蜂鸣器的声压级。

方法是将声级计或分贝仪放置在与声响器或蜂鸣器相同的位置，并记录所测得的声压级数值。

3. 音质测量：音质是描述声音特性的一个方面，包括音色、音调和音质的特点。

可以使用频谱分析仪来分析声响器或蜂鸣器发出的声音频谱。

方法是将声响器或蜂鸣器连接到频谱分析仪上，并观察频谱曲线的特点。

4. 响应时间测量：声响器或蜂鸣器的响应时间是指从输入信号到开始发声所需的时间。

可以使用示波器来测量声响器或蜂鸣器的响应时间。

方法是将声响器或蜂鸣器连接到示波器上，并记录开始发声的时间。

5. 驱动电压测量：声响器或蜂鸣器的驱动电压是指使其发声所需的电压大小。

可以使用电压表或电源仪表来测量声响器或蜂鸣器的驱动电压。

方法是将电压表或电源仪表与声响器或蜂鸣器接入电路中，并记录所测得的驱动电压数值。

以上是有关声响器和蜂鸣器测量方法的相关参考内容。

通过这些测量方法，可以对声响器和蜂鸣器的频率、声压级、音质、响应时间和驱动电压进行评估和监测，以确保其性能和特点符合要求。

目录前言一、压电陶瓷蜂鸣片简介 (3)二、压电蜂鸣片选型及特点 (3)三、压电蜂鸣器的应用 (4)第一章设计任务1本课程设计意义 (5)2设计任务和要求 (5)3设计内容 (6)第二章设计数据及计算1原始数据 (6)2数据计算 (7)3 纯度和杂质问题 (8)第三章 PZT压电蜂鸣片的生产工艺流程图 (9)1配料 (9)2混合 (10)3预烧 (10)4粉碎 (11)5成型 (11)6排胶 (12)7烧结 (13)8清洗及被银 (13)9极化 (14)10测试 (15)11焊接 (16)第四章设备选型1 选型原则 (16)2 主要设备选型 (17)结语 (20)参考文献 (20)前言一、压电陶瓷蜂鸣片简介压电蜂鸣器是一种以压电陶瓷作为电声换能器的发声体，这种器件的核心是以压电陶瓷薄片粘贴在金属片上的换能换件，即压电蜂鸣片。

压电蜂鸣器无射频噪声、低功耗等特点使其备受重视，发展非常迅速。

压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片，阻抗匹配器及共鸣箱，外壳等组成。

多谐振荡器由晶体管或集成电路构成,当接通电源后~15V直流工作电压)，多谐振荡器起振，输出～的音频信号，阻抗匹配器推动压电蜂鸣片发声。

二、压电蜂鸣片选型及特点1.压电蜂鸣器的选型驱动方式：若无法提供频率信号给蜂鸣器工作，可考虑用内含驱动线路，给予直流电压即可。

另有直音，快断音，慢断音不同的声响信号；（其方法有两种：自激振荡是利用在谐振点的振荡而产生声波的方式；他激振荡是在远离谐振点的频率下产生声波的方式）尺寸大小：尺寸会影响频率，小尺寸频率会较高；电压大小：以V O-P计算，以方波驱动，电压越高，音量越高pin pitch：压电式蜂鸣器的规格众多，往往不易找到一模一样的规格，可先挑pitch一样，频率接近的试用。

2.压电蜂鸣器的特点压电蜂鸣器和其他蜂鸣器比较具有如下优点：（1）因无可动触点部分，因此寿命长、可靠性高，连续使用可达10000小时以上，是半永久性的器件；（2）不产生飞弧或者射频噪声，对其他线路无干扰；（3）不会因松动而引起大的振动；（4）用电子线路控制，所以能发出多种悦耳的声音及模拟声、断续声。

压电振动元件：蜂鸣片的相关操作步骤和注意事项前言蜂鸣片是一种常用的压电振动元件，可以用于发出声音。

在使用蜂鸣片前，我们需要掌握一些操作步骤和注意事项，以保证其正常运作和使用寿命。

操作步骤步骤1：确定使用电压和频率蜂鸣片在使用前需要确认使用的电压和频率。

一般情况下，蜂鸣片的标准电压为5V，但具体的情况需要根据具体型号来确定。

同时，不同的蜂鸣片对于输入的频率也有要求，需要在使用前确认并严格遵守。

步骤2：连接电源和控制信号蜂鸣片需要通过电源供电和控制信号驱动，因此在使用前需要将其与外界电源和控制器连接。

连接时需要注意极性，否则可能会烧毁元件。

步骤3：编程设置根据具体使用需要，我们需要编程设置蜂鸣片的运行参数，如频率、持续时间等等。

在编程时需要遵守蜂鸣片的数据手册中的要求。

步骤4：测试运行在连接好电源和控制信号，并编程设置好之后，我们需要进行测试运行，以确保蜂鸣片能够正常工作，达到预期效果。

注意事项注意事项1：电压要合适蜂鸣片在使用时需要注意电压不能太高或者太低，否则会影响其正常使用或者发生损坏。

一般来说，标称电压就是蜂鸣片的最佳工作电压，不要超过这个范围。

注意事项2：频率要符合标准蜂鸣片的输入频率在一定范围内可以完成正常的工作。

如果频率过高或者太低，会影响其效果和稳定性。

注意事项3：避免长时间大负荷使用长时间大负荷使用会导致蜂鸣片发生损坏或者寿命缩短，因此在使用时需尽量避免。

注意事项4：注意极性蜂鸣片是一种极性器件，一定要注意其正负极性，否则可能会损坏元件。

在连接时一定要仔细确认。

结语蜂鸣片是一种常用的压电振动元件，在使用前需要掌握一些基本的操作步骤和注意事项。

通过遵循这些规范，可以保证其正常运作和使用寿命，提高工作效率和使用体验。

产品规格书
.
压电陶瓷蜂鸣片
JINGFENG
■ 工作原理 ¾ 压电陶瓷片被施加直流电压时，产生交替
重复的机械弯曲变形，从而在空气中产生 声波。 ¾ 压电陶瓷片在外力的作用下，产生电波， 转化为电信号。
■ 产品特点 ¾ 灵敏度高、耗能低 ¾ 可靠性好、稳定性好 ¾ 耐高低温、寿命长 ¾ 厚度薄、重量轻 ¾ 体积小、耐高压等
注:规格若有变更，或其中产品停产，恕不另行通知，请在订购之前向我公司销售代表或产品工 程师咨询。
产品规格书
.
■ 品名表示方法
（品名） FT —— 11
①
②
T —— 8.0
③
④
①主称 主称 FT
压电陶瓷蜂鸣片
②金属片外径 代号 11
金属片外径
③金属片材料 代号 T X G L N H
金属片材料 黄铜 锌白铜 不锈钢 磷青铜 镍合金
z 环境试验
测试项目
高温存储 低温存储 跌落试验
振动试验
内容
70℃ 200 hours -35℃ 200 hours 从 1m 高处自由跌落到一块坚硬的木 板上、重复 10 次，无机械损伤。 用橡胶夹具固定到振动台上，经 10-55-10Hz 扫频振动，持续 1 分钟, 振动幅度 0.35mm。试验后无机械损 伤。
正面图
侧面图
正面图
侧面图
正面图
侧面图
正面图
侧面图
注:规格若有变更，或其中产品停产，恕不另行通知，请在订购之前向我公司销售代表或产品 工程师咨询。
产品规格书
.
z 波纹基片双面片系列
例： FT-23.5T-3.9A6-3
z 平面基片双面片系列
例： FT-31.8N-3.0A3-35

蜂鸣器检验规范1、目的本检验规范为了进一步提高蜂鸣器的质量，在蜂鸣器进料时严格把关，特制定出适应本公司的蜂鸣器检验标准，为蜂鸣器检验提供科学、客观的方法。

对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。

2、适用范围本检验规范适用于我司对外所有采购之电磁式蜂鸣器的检验及验收。

3、参照文件本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。

4、内容4．1检验工具卡尺、烙铁、锡线、CL6013、洗板水TF-3000、测试工装。

4．2术语1) 蜂鸣器分类：按工作原理分为压电式和电磁式两大类。

2) 压电式蜂鸣器：采用压电陶瓷片制成，当给压电陶瓷片加音频信号时，在逆压电效应作用下，陶瓷片将随音频信号的频率发生机械振动，从而发出声响。

3）电磁式蜂鸣器：由磁铁、线圈和振动膜片等组成，当音频电流流过线圈时，线圈产生磁场，振动膜则以音频信号相同的同期被吸合和释放，产生机械振动，并在共鸣腔的作用下发出声响。

4）蜂鸣器音源类型：分有源和无源两大类。

“有源”的蜂鸣器内部装有集成电路，不需音频驱动电路，只要接通直流电源就能直接发出声响；“无源”只有外加音频驱动信号才能发出声响。

5）起动电流：蜂鸣器从无声到发出一定程度声响时的电流。

4．3检验项目及检验方法4．3．1外观4．3．1．1外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。

4．3．1．2产品标签清晰，内容应注明物料名称、规格型号、数量、生产日期、产品厂家等标识。

4．3．1．3蜂鸣器表面清洁，无破损、污脏、变形及其它机械损坏，颜色一致，并具有规格型号、极性标识。

4．3．1．4规格型号、极性标识等标识应清晰，字符标识残缺不低于整个字符四分之三，无未标示、标示不清等不良现象。

4．3．1．5引脚镀层均匀、光泽，无氧化、发黑、破损等不良现象。

4．3．2尺寸4．3．2．1尺寸用卡尺检测。

用卡尺测量蜂鸣器本体尺寸、引脚间距、引脚尺寸。

压电陶瓷蜂鸣片测试仪的校准方法王福泉【期刊名称】《上海计量测试》【年(卷),期】2016(043)003【总页数】2页(P53-54)【作者】王福泉【作者单位】广东省肇庆市质量计量监督检测所【正文语种】中文压电陶瓷蜂鸣片测试仪是针对压电陶瓷蜂鸣片分选而专门设计配套的智能型测试仪器，能直接显示压电陶瓷蜂鸣片的谐振频率和等效电阻数值，用于蜂鸣片生产过程中的质量检测，属于“半导体材料工艺参数测量仪”计量器具。

目前没有检定或校准压电陶瓷蜂鸣片测试仪的技术依据。

为确保压电陶瓷蜂鸣片测试仪测量结果的准确可靠，保障压电陶瓷蜂鸣片的生产质量，研究并确定压电陶瓷蜂鸣片测试仪主要参数的校准方法具有重要意义。

压电陶瓷蜂鸣片测试仪一般由输入输出电路、信号采样调理电路、单片机电路、振荡电路、分选电路等组成。

测试仪工作时，振荡电路把蜂鸣片阻抗通过RC或LC 振荡转化成频率，把模拟量转换成数字量供单片机电路处理，通过分选电路实现分选，并同时显示蜂鸣片的等效电阻和谐振频率。

2.1 等效电阻测量范围：25 ～2 200 Ω；允许误差：±3%。

2.2 谐振频率测量范围：≤20 kHz；允许误差：≤±2个字。

等效电阻的测量范围和允许误差对校准装置的要求不是很高，这里选择旋转式直流电阻箱作为校准装置。

电阻箱型号：ZX25-1，阻值范围：0.01 ～11111.11 Ω，准确度等级：0.02级。

除了上述电阻箱外，谐振频率的校准还需要一台信号发生器。

信号发生器型号：DG4162，最高输出频率：160 MHz（正弦波），分辨力：1 μHz，允许示值误差：±2×10-6。

4.1 等效电阻的校准校准点通常按100 Ω，200 Ω，…，1 000 Ω整点选取，亦可按照客户的要求进行选点校准。

在实际的使用过程中，测试仪通常和测试夹具连接在一起，接线时只需要将电阻箱两端和测试夹具的两个测量尖端相连即可。

然后以电阻箱的输出值作为标准值，测试仪的显示值作为测量值，以此计算测试仪等效电阻的相对误差。

压电陶瓷蜂鸣片电路原理1. 压电陶瓷蜂鸣片简介压电陶瓷蜂鸣片是一种常用的声音发生器，它利用压电效应将电能转换为声能。

压电陶瓷材料具有压电效应，即在受到外力作用时会产生电荷分布的不均匀，从而在材料表面产生电场，引起电位差变化，进而产生声音。

压电陶瓷蜂鸣片由压电陶瓷材料和电路组成，其中电路部分控制压电陶瓷材料的工作状态，从而产生特定的声音。

2. 压电陶瓷蜂鸣片电路组成压电陶瓷蜂鸣片的电路主要由以下几个组成部分：2.1 振荡电路振荡电路是压电陶瓷蜂鸣片电路中的核心部分，它产生高频信号驱动压电陶瓷材料振动。

振荡电路一般由晶体振荡器或者LC振荡器组成。

晶体振荡器是一种利用晶体的压电效应产生稳定振荡信号的电路。

晶体振荡器由晶体谐振器和放大电路组成。

晶体谐振器是一种利用晶体的压电效应产生谐振频率的装置，它具有高品质因数和稳定的频率特性。

放大电路用于放大晶体振荡器输出的信号，使其能够驱动压电陶瓷材料振动。

LC振荡器是一种利用电感和电容构成的谐振电路产生振荡信号的电路。

LC振荡器由电感和电容组成的谐振回路和放大电路组成。

谐振回路通过电感和电容的振荡形成谐振频率，放大电路用于放大谐振回路输出的信号，驱动压电陶瓷材料振动。

2.2 驱动电路驱动电路用于将振荡电路产生的高频信号转换为能够驱动压电陶瓷材料振动的电压信号。

驱动电路一般由功率放大器、滤波电路和驱动电路保护电路组成。

功率放大器用于放大振荡电路输出的信号，使其能够提供足够的电压和电流驱动压电陶瓷材料振动。

滤波电路用于滤除功率放大器输出的高频噪声，保证驱动电路的稳定性。

驱动电路保护电路用于保护驱动电路不受过电流、过压等因素的损害。

2.3 控制电路控制电路用于控制压电陶瓷蜂鸣片的工作状态，包括开关控制、频率控制和音量控制等。

控制电路一般由开关、微控制器或者其他控制器组成。

开关用于控制压电陶瓷蜂鸣片的开关状态，即开启或关闭。

微控制器或其他控制器用于控制振荡电路的频率和驱动电路的音量，从而产生不同频率和音量的声音。
