有源无源蜂鸣器和动圈喇叭压电陶瓷蜂鸣片的原理差异分析

无源蜂鸣器的原理
（原创版）
目录
1.无源蜂鸣器的定义和用途
2.无源蜂鸣器的工作原理
3.无源蜂鸣器的结构和材料
4.无源蜂鸣器的应用领域
正文
一、无源蜂鸣器的定义和用途
无源蜂鸣器，又称压电蜂鸣器，是一种不需要外部电源即可产生声音的装置。

它主要通过压电材料产生振动，进而发出声音。

无源蜂鸣器广泛应用于各种电子设备、仪器和装置中，如手机、计算机、闹钟等，用于发出声音提示或警报。

二、无源蜂鸣器的工作原理
无源蜂鸣器的核心部件是压电陶瓷片，它具有压电效应，即在受到外力作用时会产生电荷。

当压电陶瓷片受到电信号激励时，会产生微小的形变，这种形变引起周围空气的振动，从而产生声波。

由于这种原理，无源蜂鸣器不需要外部电源即可工作。

三、无源蜂鸣器的结构和材料
无源蜂鸣器主要由压电陶瓷片、共鸣腔和外壳等部分组成。

压电陶瓷片是蜂鸣器的核心部件，负责产生振动；共鸣腔则起到放大振动和调节音量的作用；外壳则用于保护内部元件和固定蜂鸣器。

在材料方面，压电陶瓷片通常采用聚合物或陶瓷制成，具有较高的压电效应和稳定性。

共鸣腔和外壳则通常采用金属或塑料等材料，以满足强度和音质要求。

四、无源蜂鸣器的应用领域
无源蜂鸣器广泛应用于各种电子设备、仪器和装置中，如手机、计算机、闹钟、收款机等。

在这些设备中，无源蜂鸣器主要用于发出声音提示或警报，以提醒用户注意或执行特定操作。

此外，无源蜂鸣器还应用于安防、汽车电子等领域，作为声光报警器的重要组成部分。

压电陶瓷蜂鸣片摘要：压电陶瓷蜂鸣片是一种利用压电效应工作的声音发生器。

本文将介绍压电陶瓷蜂鸣片的原理、结构、特点和应用。

压电陶瓷蜂鸣片具有体积小、重量轻、功耗低等优点，被广泛应用于电子设备、通信设备、汽车电子、家电等领域。

1. 引言压电陶瓷蜂鸣片是一种利用压电效应产生声音的设备。

利用材料的压电性质，当施加外部电场或外力时，压电陶瓷材料会发生尺寸的微小变化，从而引起声振动，产生声音。

压电陶瓷蜂鸣片具有体积小、重量轻、功耗低等特点，被广泛应用于各个领域。

2. 原理压电陶瓷蜂鸣片的原理是基于压电效应。

压电效应是指某些材料在施加力或电场时会出现尺寸的微小变化。

当施加外部电场或外力时，压电陶瓷材料会发生微小的形变，从而引起振动，产生声音。

3. 结构压电陶瓷蜂鸣片一般由压电陶瓷材料、震动片和金属振膜组成。

压电陶瓷材料是核心部分，它是通过极化处理使其具有压电效应的特性。

震动片是连接在压电陶瓷材料上的，它能够将压电材料的振动传递出来。

金属振膜则起到保护震动片和压电陶瓷材料的作用，同时也能够改善声音的音质。

4. 特点压电陶瓷蜂鸣片具有以下几个特点：- 尺寸小，体积轻，适合在各种电子设备中应用。

- 功耗低，能够节省能源。

- 音质好，声音清晰、稳定。

- 使用寿命长，可以连续工作数千小时。

- 响应快速，能够迅速响应外界信号。

5. 应用压电陶瓷蜂鸣片在各个领域有着广泛的应用，主要包括以下几个方面：5.1 电子设备领域压电陶瓷蜂鸣片可以用于电子设备中的提醒和警报功能。

例如，在手机和平板电脑中，蜂鸣片可以用来提醒用户接收到短信或电话。

在计算机主板中，蜂鸣片可以用来提示系统出现故障。

此外，压电陶瓷蜂鸣片还可以在电子钟、电视机和音响等设备中使用。

5.2 通信设备领域压电陶瓷蜂鸣片可以用于通信设备中的声音信号传输。

例如，手机中的拨号按键按下时会发出蜂鸣声，这是通过蜂鸣片产生的。

在对讲机、无线电等通信设备中，蜂鸣片可以用来产生各种提示音，如警报声、无线电干扰声等。

有源和⽆源蜂鸣器，⼀体与分体蜂鸣器该怎样区分呢？1.压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣⽚、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光⼆极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后(1.5~15V 直流⼯作电压),多谐振荡器起振,输出1.5~2.5kHZ 的⾳频信号，阻抗匹配器推动压电蜂鸣⽚发声。

压电蜂鸣⽚由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷⽚的两⾯镀上银电极，经极化和⽼化处理后，再与黄铜⽚或不锈钢⽚粘在⼀起。

2.电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜⽚及外壳等组成。

接通电源后，振荡器产⽣的⾳频信号电流通过电磁线圈，使电磁线圈产⽣磁场。

振动膜⽚在电磁线圈和磁铁的相互缠绕蜂鸣器(1)制备电磁铁M:在长约6厘⽶的铁螺栓上绕100圈导线,线端留下5厘⽶作引线,⽤透明胶布把线圈粘好,以免线圈松开,再⽤胶布把它粘在⼀个盒⼦上,电磁铁就做好了.(2)制备弹⽚P:从铁罐头盒上剪下⼀条宽约2厘⽶的长铁⽚，弯成直⾓，把电磁铁的⼀条引线接在弹⽚上，再⽤胶布把弹⽚紧贴在⽊板上.(3)⽤曲别针做触头Q ，⽤书把曲别针垫⾼，⽤胶布粘牢，引出⼀条导线，如图连接好电路.(4)调节M 与P 之间的距离(通过移动盒⼦)，使电磁铁能吸引弹⽚，调节触点与弹⽚之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声.有源蜂鸣器和⽆源蜂鸣器的简易区别⽅法有源蜂鸣器和⽆源蜂鸣器的根本区别是产品对输⼊信号的要求不⼀样;有源蜂鸣器⼯作的理想信号是直流电，通常标⽰为VDC 、VDD 等。

因为蜂鸣器内部有⼀简单的振荡电路，能将恒定的直流电转化成⼀定频率的脉冲信号，从⾯实出磁场交变，带动钼⽚振动发⾳。

但是在某些有源蜂鸣器在特定的交流信号下也可以⼯作，只是对交流信号的电压和频率要求很⾼，此种⼯作⽅式⼀般不采⽤。

⽆源蜂鸣器没有内部驱动电路，有些公司和⼯⼚称为讯响器，国标中称为声响器。

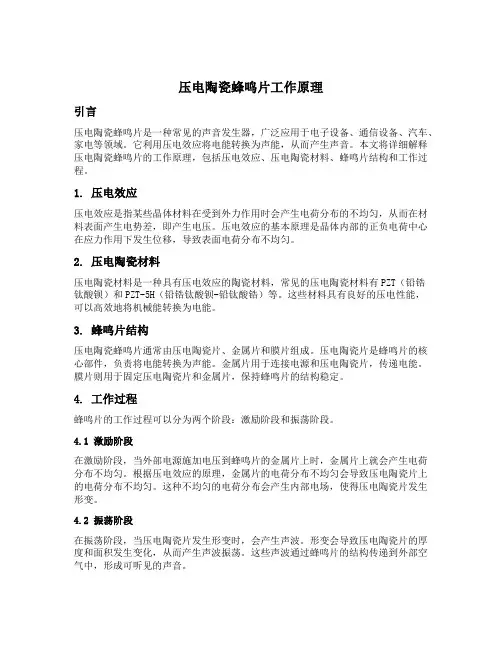

压电陶瓷蜂鸣片工作原理引言压电陶瓷蜂鸣片是一种常见的声音发生器，广泛应用于电子设备、通信设备、汽车、家电等领域。

它利用压电效应将电能转换为声能，从而产生声音。

本文将详细解释压电陶瓷蜂鸣片的工作原理，包括压电效应、压电陶瓷材料、蜂鸣片结构和工作过程。

1. 压电效应压电效应是指某些晶体材料在受到外力作用时会产生电荷分布的不均匀，从而在材料表面产生电势差，即产生电压。

压电效应的基本原理是晶体内部的正负电荷中心在应力作用下发生位移，导致表面电荷分布不均匀。

2. 压电陶瓷材料压电陶瓷材料是一种具有压电效应的陶瓷材料，常见的压电陶瓷材料有PZT（铅锆钛酸钡）和PZT-5H（铅锆钛酸钡-铅钛酸锆）等。

这些材料具有良好的压电性能，可以高效地将机械能转换为电能。

3. 蜂鸣片结构压电陶瓷蜂鸣片通常由压电陶瓷片、金属片和膜片组成。

压电陶瓷片是蜂鸣片的核心部件，负责将电能转换为声能。

金属片用于连接电源和压电陶瓷片，传递电能。

膜片则用于固定压电陶瓷片和金属片，保持蜂鸣片的结构稳定。

4. 工作过程蜂鸣片的工作过程可以分为两个阶段：激励阶段和振荡阶段。

4.1 激励阶段在激励阶段，当外部电源施加电压到蜂鸣片的金属片上时，金属片上就会产生电荷分布不均匀。

根据压电效应的原理，金属片的电荷分布不均匀会导致压电陶瓷片上的电荷分布不均匀。

这种不均匀的电荷分布会产生内部电场，使得压电陶瓷片发生形变。

4.2 振荡阶段在振荡阶段，当压电陶瓷片发生形变时，会产生声波。

形变会导致压电陶瓷片的厚度和面积发生变化，从而产生声波振荡。

这些声波通过蜂鸣片的结构传递到外部空气中，形成可听见的声音。

5. 工作原理总结压电陶瓷蜂鸣片的工作原理可以总结为以下几个步骤：•外部电源施加电压到蜂鸣片的金属片上；•金属片上的电荷分布不均匀导致压电陶瓷片的电荷分布不均匀；•压电陶瓷片发生形变，产生内部电场；•形变导致压电陶瓷片的厚度和面积发生变化；•变化的厚度和面积产生声波，通过蜂鸣片的结构传递到外部空气中，形成声音。

有源蜂鸣器驱动电路原理一、蜂鸣器究竟是个啥？说到蜂鸣器，很多人首先会想到的就是那种“嗡嗡嗡”地响个不停的声音。

你要是打开一些电器，像是微波炉、空调，或者那些电子玩具，往往能听到那种让人又爱又恨的声音。

对了，这种声音就是蜂鸣器发出来的。

蜂鸣器分为两种，一种是有源的，另一种是无源的。

今天咱聊的就是有源蜂鸣器。

简单来说，有源蜂鸣器自带“动力”，它本身就可以发声，不需要你再外接什么音源或者复杂的驱动电路。

咱们先从最基础的搞起，什么是有源蜂鸣器。

顾名思义，这种蜂鸣器里头自带了一个小小的发声单元，通常是一个压电元件。

也就是说，只要给它一个合适的电压，它就会开始震动，进而发出声音来。

这就像你给了它“动力”，它便开启了“嗡嗡嗡”模式。

这个发出的声音是固定的，并不会像无源蜂鸣器那样需要外部信号来控制音调。

二、有源蜂鸣器如何工作？说到这里，可能有人会问了：“那有源蜂鸣器到底是怎么工作的呢？它的电路又是怎么控制的？”嗯，别急，我慢慢给你捋一捋。

你知道吗？有源蜂鸣器内部其实是有一个非常简单的小电路的。

你把电源一接上，它内部的电路就会立刻激活，然后让蜂鸣器开始工作。

你不需要再去调整什么电流、电压，只要电源给够了，它就能自动开始发声。

这就是“有源”的秘密。

有源蜂鸣器的驱动电路其实没什么复杂的地方。

我们常见的驱动电路通常是一个简单的开关电路，里面有个小晶体管或者集成电路（IC）来控制电流的开关。

你可以把它想象成一个小小的“守门员”，一旦电压合适，它就把电流打开，蜂鸣器立马响起来。

如果你想让它停止发声，就把电源切断，蜂鸣器自然就安静了下来。

最简单的驱动电路，实际上就只是一个开关电路，控制着电源的开和关，给蜂鸣器提供电压。

这种电路的优势在于，它非常简洁，结构简单，操作方便，几乎不需要太多的调试。

它像是一根“指挥棒”，一挥，蜂鸣器就开始发出清脆的声音来。

再简单不过了。

三、有源蜂鸣器驱动电路的设计要点有源蜂鸣器的驱动电路设计其实非常讲究。

有源蜂鸣器和无源蜂鸣器如何区别？在学习和使用电子元器件时，蜂鸣器是我们常用到的一个元器件。

但在选择蜂鸣器时，我们会发现有源蜂鸣器和无源蜂鸣器，这两者之间有什么区别呢？本文将为大家介绍有源蜂鸣器和无源蜂鸣器的区别以及使用场景。

什么是有源蜂鸣器？有源蜂鸣器是指一种能自发发声的蜂鸣器，它的内部包括振动器和驱动电路。

与无源蜂鸣器不同，有源蜂鸣器只能适用于直流电源，无法使用交流电源。

它的音频输出一般分为单音和多音两种。

有源蜂鸣器可以通过正负极的极性连接来控制发声，另外还可以根据不同的信号进行控制，它的音质较好，音量较大，适合用于警告、提醒、报警等场合。

什么是无源蜂鸣器？无源蜂鸣器是指需要外部信号源才能发声的蜂鸣器，它一般由振动片和共振器组成。

无源蜂鸣器不能兼容直流电源和交流电源，一般需要使用外部电路或者芯片来驱动。

无源蜂鸣器有一个显著的特点就是音质较差，音量也相对较小，但是它的成本较低，易于寻找和使用。

无源蜂鸣器通常用于DIY项目、电子玩具、电路实验等场合。

有源蜂鸣器和无源蜂鸣器的区别1.工作原理不同：有源蜂鸣器内置电路，能实现自发发声，而无源蜂鸣器则需要外部信号源来驱动才能发声。

2.音质不同：由于其内置的电路和振动器的不同，有源蜂鸣器的音质较好，音量较大，而无源蜂鸣器的音质和音量均相对较差。

3.适用场景不同：由于其音质和音量的不同，有源蜂鸣器适合用于需要高音质和高音量的场景，如警告、提醒、报警功能等，而无源蜂鸣器适合用于成本较低、音效要求较低、使用范围广的场景，如DIY项目、电子玩具、电路实验等。

4.接线方式不同：由于其驱动方式的不同，有源蜂鸣器一般只需正负极的极性连接即可控制发声，而无源蜂鸣器则需要外部的信号源来驱动。

结语通过本文的介绍，大家对于有源蜂鸣器和无源蜂鸣器的区别应该有了更加深刻的认识。

在选择不同的蜂鸣器时，需要根据具体的需求以及使用场景来进行选择。

如果需要高音质、高音量的声音效果，可以选择有源蜂鸣器；如果音效要求不高且成本较低，可以选择无源蜂鸣器。

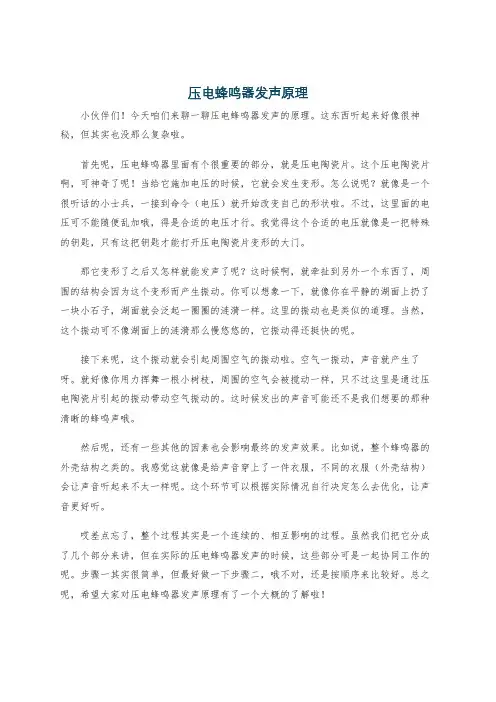

压电蜂鸣器发声原理小伙伴们！今天咱们来聊一聊压电蜂鸣器发声的原理。

这东西听起来好像很神秘，但其实也没那么复杂啦。

首先呢，压电蜂鸣器里面有个很重要的部分，就是压电陶瓷片。

这个压电陶瓷片啊，可神奇了呢！当给它施加电压的时候，它就会发生变形。

怎么说呢？就像是一个很听话的小士兵，一接到命令（电压）就开始改变自己的形状啦。

不过，这里面的电压可不能随便乱加哦，得是合适的电压才行。

我觉得这个合适的电压就像是一把特殊的钥匙，只有这把钥匙才能打开压电陶瓷片变形的大门。

那它变形了之后又怎样就能发声了呢？这时候啊，就牵扯到另外一个东西了，周围的结构会因为这个变形而产生振动。

你可以想象一下，就像你在平静的湖面上扔了一块小石子，湖面就会泛起一圈圈的涟漪一样。

这里的振动也是类似的道理。

当然，这个振动可不像湖面上的涟漪那么慢悠悠的，它振动得还挺快的呢。

接下来呢，这个振动就会引起周围空气的振动啦。

空气一振动，声音就产生了呀。

就好像你用力挥舞一根小树枝，周围的空气会被搅动一样，只不过这里是通过压电陶瓷片引起的振动带动空气振动的。

这时候发出的声音可能还不是我们想要的那种清晰的蜂鸣声哦。

然后呢，还有一些其他的因素也会影响最终的发声效果。

比如说，整个蜂鸣器的外壳结构之类的。

我感觉这就像是给声音穿上了一件衣服，不同的衣服（外壳结构）会让声音听起来不太一样呢。

这个环节可以根据实际情况自行决定怎么去优化，让声音更好听。

哎差点忘了，整个过程其实是一个连续的、相互影响的过程。

虽然我们把它分成了几个部分来讲，但在实际的压电蜂鸣器发声的时候，这些部分可是一起协同工作的呢。

步骤一其实很简单，但最好做一下步骤二，哦不对，还是按顺序来比较好。

总之呢，希望大家对压电蜂鸣器发声原理有了一个大概的了解啦！。

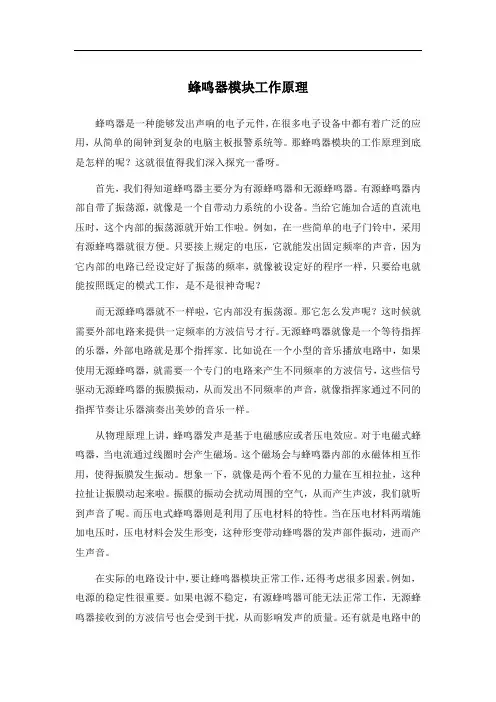

蜂鸣器模块工作原理蜂鸣器是一种能够发出声响的电子元件，在很多电子设备中都有着广泛的应用，从简单的闹钟到复杂的电脑主板报警系统等。

那蜂鸣器模块的工作原理到底是怎样的呢？这就很值得我们深入探究一番呀。

首先，我们得知道蜂鸣器主要分为有源蜂鸣器和无源蜂鸣器。

有源蜂鸣器内部自带了振荡源，就像是一个自带动力系统的小设备。

当给它施加合适的直流电压时，这个内部的振荡源就开始工作啦。

例如，在一些简单的电子门铃中，采用有源蜂鸣器就很方便。

只要接上规定的电压，它就能发出固定频率的声音，因为它内部的电路已经设定好了振荡的频率，就像被设定好的程序一样，只要给电就能按照既定的模式工作，是不是很神奇呢？而无源蜂鸣器就不一样啦，它内部没有振荡源。

那它怎么发声呢？这时候就需要外部电路来提供一定频率的方波信号才行。

无源蜂鸣器就像是一个等待指挥的乐器，外部电路就是那个指挥家。

比如说在一个小型的音乐播放电路中，如果使用无源蜂鸣器，就需要一个专门的电路来产生不同频率的方波信号，这些信号驱动无源蜂鸣器的振膜振动，从而发出不同频率的声音，就像指挥家通过不同的指挥节奏让乐器演奏出美妙的音乐一样。

从物理原理上讲，蜂鸣器发声是基于电磁感应或者压电效应。

对于电磁式蜂鸣器，当电流通过线圈时会产生磁场。

这个磁场会与蜂鸣器内部的永磁体相互作用，使得振膜发生振动。

想象一下，就像是两个看不见的力量在互相拉扯，这种拉扯让振膜动起来啦。

振膜的振动会扰动周围的空气，从而产生声波，我们就听到声音了呢。

而压电式蜂鸣器则是利用了压电材料的特性。

当在压电材料两端施加电压时，压电材料会发生形变，这种形变带动蜂鸣器的发声部件振动，进而产生声音。

在实际的电路设计中，要让蜂鸣器模块正常工作，还得考虑很多因素。

例如，电源的稳定性很重要。

如果电源不稳定，有源蜂鸣器可能无法正常工作，无源蜂鸣器接收到的方波信号也会受到干扰，从而影响发声的质量。

还有就是电路中的电阻、电容等元件的取值。

这些元件的取值不同，会影响到蜂鸣器的发声频率、响度等参数。

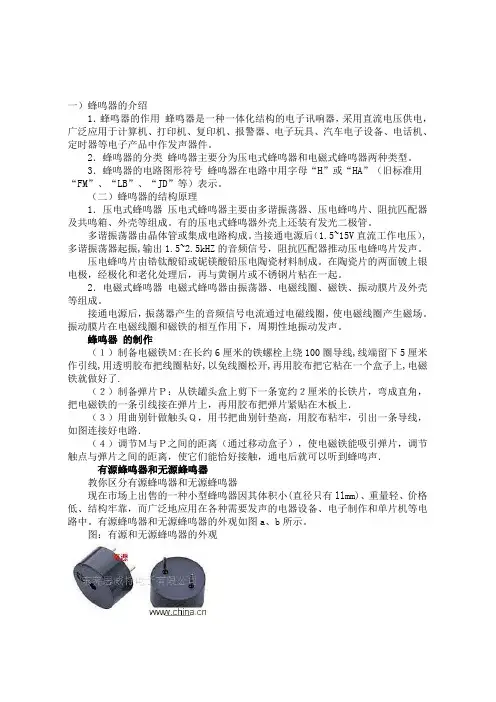

一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。

3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。

（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

蜂鸣器的制作（１）制备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。

蜂鸣器压点片工作原理
蜂鸣器压点片是一种广泛应用于电子设备中的声音输出装置。

其工作原理主要包括以下几个步骤：
1. 通电：当电流通过蜂鸣器时，通常会以交流的形式提供。

2. 振动片：蜂鸣器内部包含一个金属振动片，通常是以彈簧形式制作的薄片，其具有一定的弹性。

3. 震动：电流通过蜂鸣器时，在振动片上产生一个磁场。

这个磁场将与蜂鸣器内部的永磁体相互作用，此时振动片会被磁力作用拉动并固定在某个位置上。

4. 振动频率：根据提供的电流频率和振动片自身的特性，振动片以一定的频率进行弯曲振动。

这种频率通常在可听范围内，即20Hz至20kHz之间。

5. 发声：当振动片快速振动时，会产生声波。

这些声波通过蜂鸣器内部的空气传播出来，从而产生可听的声音。

蜂鸣器压点片的工作原理可以通过以上步骤简单解释。

通过不断的振动，蜂鸣器可以发出各种不同的声音，用于警报、提醒等应用。
