中之光电科技有限公司ZT3528W0S1-****(0.06W)规格书3.5 mm SMD Hyper White Top LED 3.5 mm 贴片超亮白色发光二极管Features 特征• Package Size ：3.5 (L) ×2.8(W) × 1.2 (T) mm封装尺寸： 3.5 (长) ×2.8 (宽) ×1.2 (厚) mm •Silicone Packed 采用硅胶封装•Super long lifetime超长寿命 •Anti UV 防紫外线•White colors are available in(1800K-15000K) 可供白光(1800K-15000K) •High CRI products 高显色性产品 •Wide viewing angle (2θ1/2=120°) 宽角度 (2θ1/2=120°)Applications •产品应用•Indoor lighting : Fluorescent lamp, tube •室内照明：日光灯管、灯条•Commercial illumination and displays : •商业照明显示：广告字、广告灯箱 Advertising words, light box•LCD Backlighting •LCD 背光源•Decorative lighting : light strip •装饰照明：柔性灯条•Automotive interior auxiliary lighting •Other illumination and displays •其它照明和显示类OOTop View 顶视Side View 侧视OOBin Range of Forward Voltage电压等级代码(at I F = 20 mA, T a = 25 O C )Part No. Description产品型号说明Color Bin Limit色度代码;(at I F = 20 mA, T a = 25 O C )Color Bin色坐标常用BIN区(Common Bin)可选BIN区（Optional Bin）Typical Electro-Optical Characteristics Curves 典型光-电特性曲线图Solder Pad一、PRECAUTONS IN USE LED/使用LED注意事项；LED Soldering condition/ LED焊接条件；1：烙铁焊接：烙铁最高30W尖端温度不超过300℃；焊接时不超过3秒；Manual soldering：iron Maximum 30W，iron bit temperature can not over 300 degree；soldering time should not be more than 3 seconds；Cleanout/清洗；当用化学品清洗LED胶体时须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮，可用乙醇擦拭浸渍，时间在常温下不超过2分钟。

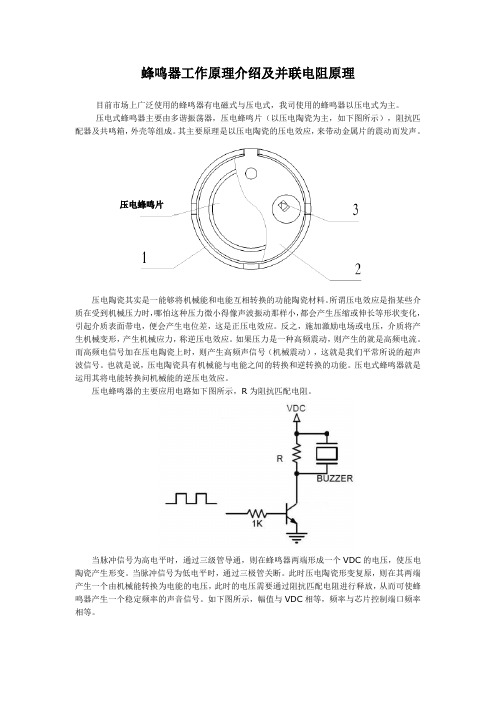

蜂鸣器工作原理介绍及并联电阻原理目前市场上广泛使用的蜂鸣器有电磁式与压电式，我司使用的蜂鸣器以压电式为主。
压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片（以压电陶瓷为主，如下图所示），阻抗匹配器及共鸣箱，外壳等组成。
其主要原理是以压电陶瓷的压电效应，来带动金属片的震动而发声。
压电陶瓷其实是一能够将机械能和电能互相转换的功能陶瓷材料。
所谓压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，便会产生电位差，这是正压电效应。
反之，施加激励电场或电压，介质将产生机械变形，产生机械应力，称逆压电效应。
如果压力是一种高频震动，则产生的就是高频电流。
而高频电信号加在压电陶瓷上时，则产生高频声信号（机械震动），这就是我们平常所说的超声波信号。
也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的功能。
压电式蜂鸣器就是运用其将电能转换问机械能的逆压电效应。
压电蜂鸣器的主要应用电路如下图所示，R为阻抗匹配电阻。
当脉冲信号为高电平时，通过三级管导通，则在蜂鸣器两端形成一个VDC的电压，使压电陶瓷产生形变。
当脉冲信号为低电平时，通过三极管关断。
此时压电陶瓷形变复原，则在其两端产生一个由机械能转换为电能的电压，此时的电压需要通过阻抗匹配电阻进行释放，从而可使蜂鸣器产生一个稳定频率的声音信号。
如下图所示，幅值与VDC相等，频率与芯片控制端口频率相等。
压电蜂鸣片蜂鸣器端口信号主控芯片端口信号R=1K时蜂鸣器两端信号蜂鸣器两端，以及当R=1K时，其等效电容的放电时间为46us蜂鸣器两端，以及当R=100Ω时，其等效电容的放电时间为6.8us蜂鸣器两端，以及当R=10K时，其等效电容不能完全放电完成若将其阻抗匹配电阻去除，则压电陶瓷两端的电压无法释放，这样就会在其两端产生一个稳定的电压，大小与VDC相等，具体如下图所示：而阻抗匹配器阻值的选取，推荐值为R=VDC*100Ω，我司蜂鸣器两端的电压为10V~12V,因此选取阻值为R=10*100Ω=1000Ω=1KΩ.现就目前我司使用的一款PA-2220B03为例进行说明：其内部等效电路如下图所示：1.SPECIFICATIONS (规格)Part No. PA-2220B03Item (项目) Specifications [规格] Conditions[条件] Operating voltage (Vp-p)工作电压1~25Vp-pMin Sound Pressure Level 最小输出声压min 85dBAt 2000Hz/9Vp-p SquareWave/10cmResonant Frequency (Hz)额定频率2.0±0.3kHz Operating Temperature (℃)工作温度-20~+70 Storage Temperature (℃)储存温度-30~+80Case Material/Color 外壳材料及颜色PPO/Black (聚苯醚，黑色) 阻燃等级：V0Weight (g)重量2.5g2.DIMENSIONS (尺寸)Unit: mm 未注公差:±0.53.FREQUENCY AND VOLTAGE RESPONSE (频率曲线图)蜂鸣器声级与驱动电压的关系，接近线性关系：4.TEST METHOD(测试方法)SOUND PRESSURE LEVEL,CONSUMPTION(声压测试线路图)TEST CIRCUIT (测试电路)5.RELIABILITY TEST (可靠性试验项目)6.以上面测试电路为例，通过计算可知匹配电阻的取值范围，假设三极管放大倍数为200，控制频率为2KHz，控制电压为5V，三极管基极限流电阻为1KΩ，蜂鸣器的等效电容为25000PF。
修订版次修订日期修订记事修订确认承认受控印章生效日期1 A0 2008-07-15 初版做成熊伟2008-08-011. 范围：本标准规定了压电陶瓷蜂鸣片（以下简称蜂鸣片）的检验项目、方法、条件以及判定规则等。
本标准适用我公司所使用的所有系列的压电陶瓷蜂鸣片。
2. 引用标准：本标准直接或间接地引用了以下标准条文，通过在本标准中引用而构成的本标准的条文。
本标准发行时，所示版本均为有效。
但对于引用条文的标准有变更时，通常应采用下列标准的最新版本的最新规定。
SJ/T10709-1996---压电陶瓷蜂鸣片总规范 [电子行业标准代替SJ2780-87]GB3389.1-82------压电陶瓷材料性能测试方法 [常用名词术语]3. 定义：本标准中采用的术语和定义应符合GB3389.1的规定。
4. 检查项目、方法、条件及判定4.1 外观检查在标准的光源下采用目视的方法或利用不同倍率的放大镜对下述外观项目进行确认：4.1.1 表面划伤：对于金属基片或是银浆层，在不影响电气特性的前提下，面积不超过 1.0mm2;深度不超过0.1mm;4.1.2 裂纹：对于压电陶瓷片层或金属基片不允许有任何可见的裂纹；4.1.3 褶皱：对于银浆层褶皱，距离1ft、45度角目视明显可看到的不允许；4.1.4 银浆层起泡或是凸起:在不影响电气特性的前提下，面积不超过1.0mm2;高度不超过0.3mm;4.1.5 压电陶瓷片脱落：在不影响电气特性的前提下，面积不超过0.3mm2;4.1.6 银浆印刷：银层均匀覆盖压电陶瓷片表面，漏印面积率不超过总面积的2%，银层表面层银灰偏白颜色，表面发黑或是氧化程度影响焊接者不许可；4.1.7 导线外观：用10倍左右的放大镜检查有无导线断股的情况，对于股数为5-9股的导线断股数不超过1股，股数为10-15股的导线断股数不超过2股，股数超过15股的导线断股数不超过3股；导线埋入锡点的结合部不可有松动，明显分层迹象；导线的规格（长度、脱线长度、镀锡处理、股数、线径，UL或JET或FM或CE认证）必须符合图纸规定或是承认样品；4.1.8 焊点外观：焊接的锡点要求光洁、发亮，不允许拉锡尖，锡渣堆积和包锡；4.1.9 材质确认：金属基片必须符合图纸指定要求，并注意铜基片、不锈钢基片的鉴别。
蜂鸣片的谐振频率1.引言1.1 概述蜂鸣片是一种常见的声音发生器，它通过振动来产生声音。
它广泛应用于各种电子设备和电路中，如手机、电脑、闹钟等。
蜂鸣片的谐振频率是指在特定参数条件下，蜂鸣片能够产生最大振幅的频率。
本文旨在介绍蜂鸣片的谐振频率，探究该频率与蜂鸣片结构参数的关系，并探讨应用蜂鸣片谐振频率的意义和价值。
通过对蜂鸣片的基本原理和结构进行剖析，以及谐振频率的定义和计算方法的介绍，希望读者能够对蜂鸣片的谐振特性有更深入的理解。
在正文部分，我们将首先解释蜂鸣片的基本原理和结构，包括其核心零件和工作方式。
其次，我们将详细介绍蜂鸣片的谐振频率的定义和计算方法，以便读者能够了解如何确定蜂鸣片的谐振频率。
最后，我们将探讨蜂鸣片的谐振频率与其结构参数的关系，并探索应用蜂鸣片谐振频率的意义和价值。
通过本文的阅读，读者将能够深入了解蜂鸣片的谐振频率这一关键概念，以及该频率与蜂鸣片结构参数的关系。
同时，读者还将认识到应用蜂鸣片谐振频率的意义和价值，从而更好地理解和应用蜂鸣片技术。
1.2文章结构1.2 文章结构本文主要围绕蜂鸣片的谐振频率展开讨论，通过对蜂鸣片的基本原理和结构的介绍，以及谐振频率的定义和计算方法的介绍，探讨蜂鸣片的谐振频率与其结构参数的关系，并讨论应用蜂鸣片谐振频率的意义和价值。
在引言部分，我们首先对蜂鸣片的概述进行了简要介绍，包括对其基本特性和应用领域的概括。
接下来，我们给出了本文的结构，阐述了各个章节的内容，为读者提供了整体的框架。
在正文部分，我们将从蜂鸣片的基本原理和结构入手，详细介绍其工作原理和组成结构。
通过了解蜂鸣片内部的电子元件和振动器件，我们可以更好地理解谐振频率的计算方法。
针对蜂鸣片的谐振频率，我们将提供一种具体的计算方法，并解释如何根据结构参数进行频率的调节和优化。
在结论部分，我们将总结蜂鸣片的谐振频率与其结构参数的关系，并分析蜂鸣片谐振频率在实际应用中的意义和价值。
通过对谐振频率的研究，我们可以更好地理解蜂鸣片的工作特性，并应用于各种领域，如通信设备、音频设备、电子闹钟等。
May 2023B U Z Z E R SCaution插针端子型SDC1610SDC1614电磁蜂鸣器带电路型插针端子SDC 系列REACHSVHC-FreeRoH S电磁蜂鸣器带电路型插针端子产品阵容SDC系列的概要类型型号外形尺寸特点额定电压外径(mm)高度(mm)端子间距(mm)音压dB(A)/10cm 频率(Hz)Eo-p (V)SDC1610SDC1610M5-01ø16105852400±20%5SDC1610MT -01ø16105852400±20%12SDC1614SDC1614L5-01ø16145851900±20%5SDC1614LT -01ø16145851900±20%12RoHS 指令对应产品指令对应产品：详细内容查看这里。
https:///info/zh/environment/rohs/index.htmlSDC1610MT-01 /ø16mm特点用途电脑，办公设备，家电产品等。
形状与尺寸特性· 规格* 驱动条件：额定电压- 电流特性型号SDC1610M5-01SDC1610MT-01额定电压Edc(V)512工作电压Edc(V) 4 to 88 to 16频率(Hz)*2400±20%2400±20%音压(dB(A)/10cm)min.*8585平均电流最大(mA)*3025端子结构插针端子插针端子使用温度范围–10 to +70°C 保存温度范围–20 to +80°CSDC1614LT-01 /ø16mm特点1900Hz 的低频振荡型产品，音质柔和。
用途电脑，办公自动化设备，医疗设备，办公设备（电子打火机， ECR 等），家电产品（微波炉，电饭锅等）形状与尺寸特性· 规格* 驱动条件：额定电压- 电流特性型号SDC1614L5-01SDC1614LT-01额定电压Edc(V)512工作电压Edc(V) 4 to 88 to 16频率(Hz)*1900±20%1900±20%音压(dB(A)/10cm)min.*8585平均电流最大(mA)*3025端子结构插针端子插针端子使用温度范围–10 to +70°C 保存温度范围–20 to +80°C使用注意事项在使用本产品前，请务必随附采购规格书。
HN-1206 SPEC V1.0规格书SpecificationHN-1206-9.0品名Model namePROPRIETARYHuaneng Electronic co.,Ltd.CONFIDENTIALHuaneng Electronic co.,Ltd.Version #Spec V1.0制作日期Date2018/03/12准备PreparedYang shu yin Acoustic specialist,R&D Dept.审核ApprovedZhang chang hua Executive Manager,R&D Dept.江苏华能电子有限公司Components Operating Div. HuanengElectronic co.,Ltd.规 格 书 号 SPECIFICATION NO.：PECIFICATION FORAPPROV AL规 格 承 认 书客户承认CUSTOMER CONFIRM AND SIGN检查TESTED BY审核CHECKED BY承认APPROVED BY江苏华能电子有限公司JIANGSU HUANENG ELECTRONICS CO.,LTD.制作ISSUED BY审查CHECKED BY确认APPROVED BY客 户CUSTOMER ：有限公司项 目ITEM ： 电磁无源一体正发声蜂鸣器(外部驱动)型 号TYPE ： HN-1206描述DESCRIPTION ： φ12.0 x H 9.0mm 5Vo-p 42Ω 2000Hz ≥85dB版 本EDITION NO. ： V1.2日 期DATE ： 2018/10/04客户料号CUSTOMER NO.：1.适用范围：本规范适用于HN-1206 蜂鸣器。
HN-1206 SPEC V1.0 This specifications apply the HN-1206 buzzer.2.基本规格/General specification项目/Item规格/Spec条件/Condition1额定电压Rated voltage5V2工作电压Operation voltage3～7V3声压Sound Pressure Level=SPL Min 85dB 测试环境：标准状态，标准驱动电路，额定电压测试距离：0.1mStandard State,Standard Drive Circuit. Rated voltage,Distance at 0.1m4平均消费电流Average consumption current Max 50mA5振荡频率Oscillation frequency2000Hz6响应时间Response time Max 50mS最低工作电压Lowest operation voltage7工作温度范围Range of operation temperature-20～+75℃声压 ≥85dB SPL ≥85dB8保存温度范围Range of preservation temperature-30～+85℃9线圈电阻Coilresistance 42± 3 Ω拉负荷方向的终端轴Pull load on the direction of the terminalaxis10外部尺寸Externals sizeΦ12x9.0参阅附图Refer to the attached drawing11重量Mass2g☆标准状态：常温（15～35℃），湿度（25～85%相对湿度），空气压力（860～1060hpa）在假设的情况判断，测试是－基本状态下进行。
目录前言一、压电陶瓷蜂鸣片简介 (3)二、压电蜂鸣片选型及特点 (3)三、压电蜂鸣器的应用 (4)第一章设计任务1本课程设计意义 (5)2设计任务和要求 (5)3设计内容 (6)第二章设计数据及计算1原始数据 (6)2数据计算 (7)3 纯度和杂质问题 (8)第三章 PZT压电蜂鸣片的生产工艺流程图 (9)1配料 (9)2混合 (10)3预烧 (10)4粉碎 (11)5成型 (11)6排胶 (12)7烧结 (13)8清洗及被银 (13)9极化 (14)10测试 (15)11焊接 (16)第四章设备选型1 选型原则 (16)2 主要设备选型 (17)结语 (20)参考文献 (20)前言一、压电陶瓷蜂鸣片简介压电蜂鸣器是一种以压电陶瓷作为电声换能器的发声体，这种器件的核心是以压电陶瓷薄片粘贴在金属片上的换能换件，即压电蜂鸣片。
压电蜂鸣器无射频噪声、低功耗等特点使其备受重视，发展非常迅速。
压电式蜂鸣器主要由多谐振荡器，压电蜂鸣片，阻抗匹配器及共鸣箱，外壳等组成。
多谐振荡器由晶体管或集成电路构成,当接通电源后~15V直流工作电压)，多谐振荡器起振，输出～的音频信号，阻抗匹配器推动压电蜂鸣片发声。
二、压电蜂鸣片选型及特点1.压电蜂鸣器的选型驱动方式：若无法提供频率信号给蜂鸣器工作，可考虑用内含驱动线路，给予直流电压即可。
另有直音，快断音，慢断音不同的声响信号；（其方法有两种：自激振荡是利用在谐振点的振荡而产生声波的方式；他激振荡是在远离谐振点的频率下产生声波的方式）尺寸大小：尺寸会影响频率，小尺寸频率会较高；电压大小：以V O-P计算，以方波驱动，电压越高，音量越高pin pitch：压电式蜂鸣器的规格众多，往往不易找到一模一样的规格，可先挑pitch一样，频率接近的试用。
2.压电蜂鸣器的特点压电蜂鸣器和其他蜂鸣器比较具有如下优点：（1）因无可动触点部分，因此寿命长、可靠性高，连续使用可达10000小时以上，是半永久性的器件；（2）不产生飞弧或者射频噪声，对其他线路无干扰；（3）不会因松动而引起大的振动；（4）用电子线路控制，所以能发出多种悦耳的声音及模拟声、断续声。

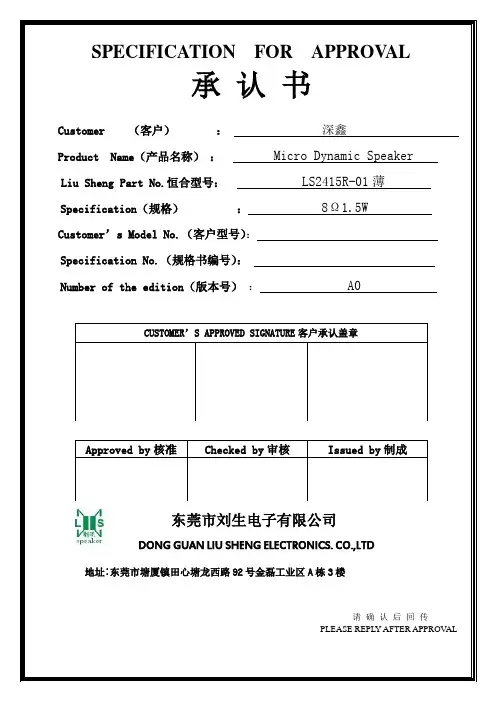

SPECIFICATION FOR APPROV AL承认书Customer （客户）：深鑫Product Name（产品名称）：Micro Dynamic SpeakerLiu Sheng Part No.恒合型号： LS2415R-01薄Specification（规格）： 8Ω1.5WCustomer’s Model No.（客户型号）：Specification No.（规格书编号）：Number of the edition（版本号）：A0CUSTOMER’S APPROVED SIGNATURE客户承认盖章Approved by核准Checked by审核Issued by制成东莞市刘生电子有限公司DONG GUAN LIU SHENG ELECTRONICS. CO.,LTD地址:东莞市塘厦镇田心塘龙西路92号金磊工业区A栋3楼请确认后回传PLEASE REPL Y AFTER APPROV AL东莞市刘生电子有限公司DONG GUAN LIU SHENG ELECTRONICS. CO.,LTD PAGE NO.页码2/8PART . NO.产品型号2415R-01薄A、目录 TABLE OF CONTENTS目录TABLE OF CONTENTS序号NO. 项目ITEM 页码PAGE 封面COVER 1A 目录TABLE OF CONTENTS 2B 修订记录 REVISIONS RECORD 3C 适用范围SCOPE 4D 一般规范GENERAL SPECIFICATIONS 4E 机械特性 MECHANICAL CHARACTERISTICS 5F 信赖性试验 RELIABILITY TEST 6G 环境试验 ENVIRONMENTAL TEST 6H 结构STUCTURE7I 外观尺寸图 APPEARANCE DRAWING 8东莞市刘生电子有限公司DONG GUAN LIU SHENG ELECTRONICS. CO.,LTD页码3/8 PART . NO.产品型号2415R-01薄B、修订记录REVISIONS RECORDREVISION版本DATE日期CHANGE NOTE变更内容DESD.BY修订人APPD.BY确认人无变更则此页不用填写东莞市刘生电子有限公司DONG GUAN LIU SHENG ELECTRONICS. CO.,LTD页码4/8PART . NO.产品型号2415R-01薄C、适用范围SCOPEThis specification applies speaker，2415R-01薄此规格书适用于喇叭，2415R-01薄D、GENERAL SPECIFICATIONS 一般规格NO. Item Symbol Unit Specification Condition1 Dimension 尺寸mm 24×15×3.22Rate/Max Power Rating额定/最大功率W Rate 1.5/Max.1.8Max. Power:IEC-60268-5Filter 60s On/120s Off10 Cycles(Room TEMP.)3AC Impedance交流阻抗ΩOhm 8±15% At1.0KHz 1.0V 4DC Resistance直流阻抗ΩOhm 7.8±10%5Resonance Frequency谐振频率Fo Hz 600±20% At 1.0V6Output S.P.L输出音压S.P.L dB 120±3dB 1.0 KHz7Frequency Rang有效频宽Hz Fo—20KOutput S.P.L ±10dB输出音压±10dB8Max Distortion最大失真% 10% At 1.0KHz 1.5W 9Magnet Material磁铁材质mm Nd-Fe-B10Storage temp贮存温度℃-20~+55℃11Operate temp工作温度℃-20~+55℃12Buzze&Rattle异常音Not be audible at 3.5V sine wave between Fo~4.0KHz 输入 3.5V正弦波Fo到4.0KHz之间无异常音13Protection Regulation环保法规RoHS东莞市刘生电子有限公司DONG GUAN LIU SHENG ELECTRONICS. CO.,LTD页码5/8 PART . NO.产品型号2415R-01薄E、MECHANICAL CHARACTERISTICS机械特性NO Item Test condition Evaluation standard1 Vibration Test振动测试Speaker shall be measured after being appliedvibration of amplitude of 1.5mm with 10 to55Hz band of ibration frequency to each of 3per-pendicular directions for 2 hours.振动周波数10~55Hz，全振幅1.5mm于X，Y，Z 3个方向各2个小时No obstacle to be harmful tomormal operation ;Damages,cracks,rusts anddistortions.Should not be audible at 3.5Vsinewave between FO~4.0kHz测试后无任何障碍防碍正常操作，且在输入3.5V正弦波从Fo到4.0KHz之间无异常音。
