1-1电气识图教案制图基本知识1

电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。

电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。

它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。

一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。

1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。

2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。

又可分为单元接线图、互连接线图、端子接线图。

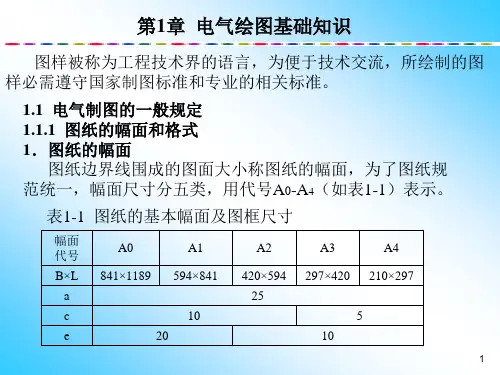

2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。

图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。

3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。

4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。

图形符号：基本符号、?一般符号、? 明细符号。

基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。

(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。

而对接线图往往安装制作的位置模块分解。

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。

电气工程制图主要包括构图和管线图两部分。

为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。

一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。

这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。

通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。

标准符号分类很广泛。

具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。

二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。

具体而言，电源是指将电能转换成其他形式的元件。

负载是指电路中获取电能的元件。

导线是电路中传递电能的元件。

开关是电气设备中一种常见的控制元件。

然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。

三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。

这些连接方式包括内部联锁、外部联锁和并联。

在内部联锁中，元件的控制引脚连接在同一元件内。

在外部联锁中，元件的控制引脚连接在不同元件之间。

并联则指多个元件连接到相同的控制信号上。

四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。

像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。

在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。

在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。

综上所述，以上是电气工程制图中的一些基础知识。

在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。

理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

目录第一章电气图的基本知识第一节电气图的分类第二节电气图的主要特点第三节电气制图与电气图形符号国家标准第四节电气识图的基本要求和基本步骤第二章常用电气图形符号第一节电路图常用文字符号第二节常用电气图用图形符号第三节常用电气设备用图形符号第三章电气图和连接线的表示方法第一节电路的多线表示法和单线表示法第二节电气元件的集中表示法和分开表示法第三节元件接线端子的表示方法第四节连接线的一般表示方法第五节导线的识别标记及其标注第六节接线文件第四章电气制图与识图第一节电力输配电系统第二节电气主接线第三节电气控制线路图第五章* CAD第一章电气图的基本知识电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路图的制图规则和表示方法。

第一节电气图的分类电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。

同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。

对于供配电设备来说，主要电气图是指一次回路和二次回路的电路图。

但要表示清楚一项电气工程或一种电气设备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。

例如，表示系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线图。

在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有反映集成电路逻辑功能的逻辑图。

根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为以下几类：一、系统图或框图系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

它通常是某一系统、某一装置或某一成套设计图中的第一张图样。
