第7章 SPICE语言及电路仿真模块概要:一、学习目标1、了解SPICE的电路设计流程及HSPICE电路仿真工具。
2、掌握SPICE编程语言与编程技术。
3、能够使用HSPICE软件进行电路仿真。
二、学习指南能够读懂电路输入网表,理解地掌握SPICE语言中分析及控制语句的设置,在仿真实例中学会编程技术和仿真方法。
三、知识内容SPICE语言介绍:SPICE含义、产生、著名软件、SPICE的电路设计流程。
输入语句的结构与规定输入语句的结构、规定、一个简单实例。
电路元器件描述语句无源器件描述语句、有源器件描述语句、电源描述语句、其它语句。
电路特性分析语句直流分析、交流分析、瞬态分析、蒙特卡罗分析和灵敏度/最坏情况分析、温度分析。
电路特性控制语句初始状态设置语句、参数、函数定义语句、重置参数语句、输出控制语句。
缓冲驱动器设计实例以缓冲驱动器的设计实例,来说明电路网表的编写、直流分析、时序分析、驱动能力的设计过程。
放大器设计实例以一个常用的运算放大器设计实例,详细地说明各种指标的实现、各种仿真分析的进行过程。
设计方法与设计工具介绍—电路仿真介绍集成电路著名而常用的模拟电路仿真软件HSpice,包括HSpice简介、HSpice的特点与结构、HSpice的具体功能、HSpice的流程、HSpice的输入——网单文件、HSpice的输出等。
四、练习1.国际公认的_______________________________工具是美国加利福尼亚大学伯克利分校开发的____________程序。
答案:模拟电路通用仿真、SPICE2. 商用的SPICE软件主要有________、________、________、________与________等。
答案:Hspice、Pspice、SBTspice、SmartSPICE、Tspice3. HSPICE是____________公司开发的一个商业化通用电路模拟程序,它可以从_______到高于_______的微波频率范围内,对电路作精确的仿真、分析和优化。
《PSpice使用教程》课件•引言•PSpice基础操作•电路元件与模型库•仿真设置与运行分析目•高级功能应用•故障排查与问题解决录引言它能够对电路进行直流分析、交流分析、瞬态分析等,并输出相应的电压、电流等波形图。
PSpice 广泛应用于电子工程、通信工程、自动化控制等领域。
PSpice是一款电子电路仿真软件,全称为Personal Simulation Program with Integrated Circuit Emphasis。
PSpice简介模拟电路设计和分析数字电路设计和验证混合信号电路仿真电源电路设计和优化PSpice应用领域本课件旨在帮助学习者掌握PSpice软件的使用方法,提高电子电路设计和分析能力。
课件结构本课件包括引言、基础知识、电路仿真实践、高级应用和结论等部分,其中引言部分介绍PSpice软件的基本概念、应用领域和课件目的;基础知识部分介绍电路仿真所需的基本理论和PSpice软件的基本操作;电路仿真实践部分通过实例演示PSpice软件的使用方法;高级应用部分介绍PSpice 软件在复杂电路设计中的应用;结论部分总结本课件的主要内容和学习成果。
课件目的课件目的和结构VSPSpice基础操作软件安装与启动系统要求安装步骤启动方法属性栏显示选中对象的属性和参数设置等。
显示当前打开的项目文件和电路图等。
工具栏提供常用工具的快捷按钮,如画笔、选择、移动、旋转等。
主界面组成包括菜单栏、工具栏、项目栏、菜单栏提供文件、编辑、视图、插入、模拟、工具和帮助等菜单选项。
界面布局及功能介绍菜单栏和工具栏使用菜单栏操作01工具栏操作02自定义工具栏03通过菜单栏或工具栏中的新建选项来创建一个新的PSpice 项目。
新建项目保存项目另存为功能最近打开项目通过菜单栏或工具栏中的保存选项来保存当前项目文件和电路图等。
用户可以选择将当前项目另存为其他格式或版本的文件。
PSpice 软件会自动记录最近打开过的项目文件,方便用户快速打开。

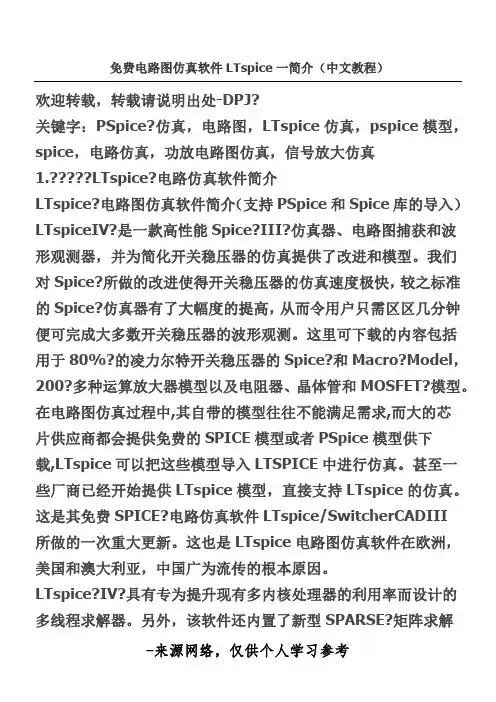

免费电路图仿真软件LTspice一简介(中文教程)打开之后的LTspice?电路仿真原理图(audioamp.asc):免费电路图仿真软件LTspice三原理图的绘制(中文教程)欢迎转载,转载请说明出处-DPJ?关键字:PSpice?仿真,电路图,LTspice仿真,pspice模型,spice,电路仿真,功放电路图仿真,信号放大仿真,原理图绘1.?????LTspice电路图仿真菜单和功能命令2.?????LTspice?电路图原理图绘制LTspcie仿真原理图绘制鼠标操作:左键:选择操作,执行操作,和普通windows应用一样的中间:滚动放大和缩小右键:进入菜单执行菜单选项,在画图连线,选择等操作的时候右键可以终止操作LTspcie仿真原理图绘制常规操作:放大,缩小,最优视图,移动,复制,镜像,旋转参看LTspice电路图仿真菜单和功能命令LTspcie仿真原理图绘制添加基本器件:添加基本的器件主要包括电阻,电容,电感,二极管和符号(GND)可以在Edit菜单里面添加,也可以直接点击图标添加相应的器件。
LTspcie选取ICLTspcie仿真原理图绘制添加电源,负载和信号源:点击添加IC器件图标进入库文件选择对话框,如下图选择电源,负载,还是信号源。
选择好电源,负载,或者信号源,右键进行设置(下面以电压源进行设置)选择Voltage,确定后,点击电压源,右键,选择高级,就进入各种信号源或者电源的设置,如下图:spice ,1.1.?????LTspice?电路图仿真设置对话框:LTspice 进行所有的配置(AC ,DC ,瞬态,噪音等)都是通过右键菜单:Edit?simulation?CMD 进入。
如下图:进入之后,就进入了电路图仿真配置对话框:2.。
Maxim?time?stem :最大时间间隔(这个参数直接关系到精度和计算的时间,1uS 和1nS 计算量差1000倍),参看FFT 的差别(1uS 和10nS 的区别),如果配置精度达到一定程度,再提高精度意义不是很大,所以要衡量时间和精度问题。

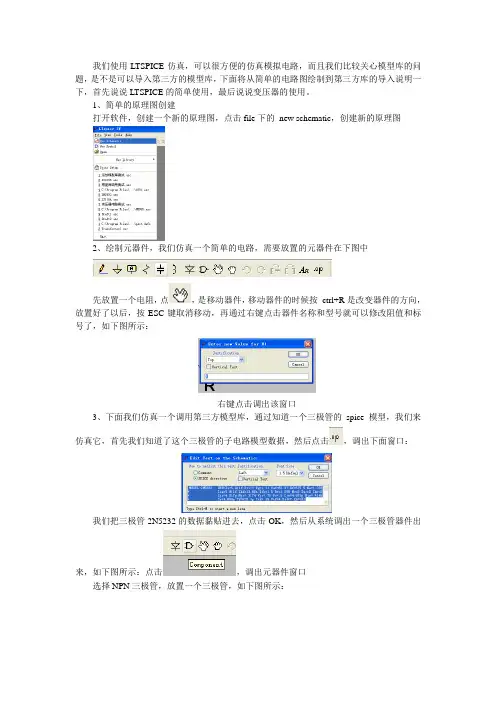

我们使用LTSPICE仿真,可以很方便的仿真模拟电路,而且我们比较关心模型库的问题,是不是可以导入第三方的模型库,下面将从简单的电路图绘制到第三方库的导入说明一下,首先说说LTSPICE的简单使用,最后说说变压器的使用。
1、简单的原理图创建打开软件,创建一个新的原理图,点击file下的new schematic,创建新的原理图2、绘制元器件,我们仿真一个简单的电路,需要放置的元器件在下图中先放置一个电阻,点,是移动器件,移动器件的时候按ctrl+R是改变器件的方向,放置好了以后,按ESC键取消移动,再通过右键点击器件名称和型号就可以修改阻值和标号了,如下图所示:右键点击调出该窗口3、下面我们仿真一个调用第三方模型库,通过知道一个三极管的spice模型,我们来仿真它,首先我们知道了这个三极管的子电路模型数据,然后点击,调出下面窗口:我们把三极管2N5232的数据黏贴进去,点击OK,然后从系统调出一个三极管器件出来,如下图所示:点击,调出元器件窗口选择NPN三极管,放置一个三极管,如下图所示:放置好这个三极管,我们需要将这个三极管连接到我们需要仿真的三极管2N5232,我们只要修改这个三极管的名称为2N5232即可,在“NPN”处右键点击,调出修改器件名称窗口,如下图所示:将器件名称修改成2N5232即可。
到此为止我们已经学会了如何放置器件和导入第三方的模型。
电压源说明:电压源还可以设置成脉冲或者直流电压等等。
下面我们仿真一下下面的电路,按照下图中设置好参数设置好点击,调出下图中所示:我们可以修改视图的排放,如下图所示:视图变成下面所示左边是电路图,右边是观察电流电压的我们下面观察几个点的电压我们要观察输入的信号,将鼠标放置到输入信号线附近出现下图所示,点击一下即可这时输入信号就会在观察窗出现我们为了可以便于观察,将每个点波形不在一个窗口显示,可以添加另外的新显示盘,在显示窗黑处部分右键点击,出现右图,点击”add plot pane”,出现下图所示:,我们可以再观察一组曲线我们可以修改曲线的颜色右键点击,调出颜色管理,想删除某一条曲线,按F5,调出“剪刀”,对着左键即可删除该曲线。
第7章 SPICE语言及电路仿真模块概要:一、学习目标1、了解SPICE的电路设计流程及HSPICE电路仿真工具。
2、掌握SPICE编程语言与编程技术。
3、能够使用HSPICE软件进行电路仿真。
二、学习指南能够读懂电路输入网表,理解地掌握SPICE语言中分析及控制语句的设置,在仿真实例中学会编程技术和仿真方法。
三、知识内容SPICE语言介绍:SPICE含义、产生、著名软件、SPICE的电路设计流程。
输入语句的结构与规定输入语句的结构、规定、一个简单实例。
电路元器件描述语句无源器件描述语句、有源器件描述语句、电源描述语句、其它语句。
电路特性分析语句直流分析、交流分析、瞬态分析、蒙特卡罗分析和灵敏度/最坏情况分析、温度分析。
电路特性控制语句初始状态设置语句、参数、函数定义语句、重置参数语句、输出控制语句。
缓冲驱动器设计实例以缓冲驱动器的设计实例,来说明电路网表的编写、直流分析、时序分析、驱动能力的设计过程。
放大器设计实例以一个常用的运算放大器设计实例,详细地说明各种指标的实现、各种仿真分析的进行过程。
设计方法与设计工具介绍—电路仿真介绍集成电路著名而常用的模拟电路仿真软件HSpice,包括HSpice简介、HSpice的特点与结构、HSpice的具体功能、HSpice的流程、HSpice的输入——网单文件、HSpice的输出等。
四、练习1.国际公认的_______________________________工具是美国加利福尼亚大学伯克利分校开发的____________程序。
答案:模拟电路通用仿真、SPICE2. 商用的SPICE软件主要有________、________、________、________与________等。
答案:Hspice、Pspice、SBTspice、SmartSPICE、Tspice3. HSPICE是____________公司开发的一个商业化通用电路模拟程序,它可以从_______到高于_______的微波频率范围内,对电路作精确的仿真、分析和优化。
目录一、分析的类型 (3)1.直流分析 (3)2.交流小信号分析 (3)3.瞬态分析 (3)4.温度分析 (3)二、收敛性 (4)三、输入格式 (5)四、电路描述 (5)五、标题卡、结束卡和注释卡 (5)1.标题卡 (5)2.结束卡 (6)3.注释卡 (6)六、元件卡 (6)1.电阻 (6)2.电容和电感 (6)3.耦合电感 (6)4.无损耗传输线 (6)5.独立源 (7)A:脉冲源 (7)B:正弦源 (7)C:指数源 (7)D:分段线形源 (8)E:单频频率调制源 (8)6.线形受控源 (8)A:线形电压控制电流源 (8)B:线形电压控制电压源 (8)C:线形电流控制电流源 (8)D:线形电流控制电压源 (8)7.半导体器件 (9)A:结型二极管 (9)B:双极型晶体管 (9)C:结型场效应晶体管 (9)D:MOS场效应晶体管 (9)E:模型卡 (10)七、子电路 (10)1.子电路卡片 (10)2.终止卡 (10)3.子电路调用 (11)八、控制卡 (11)1.温度卡 (11)2.宽度卡 (11)3.可选项卡 (11)4.工作点卡 (11)5.直流卡 (11)6.节点电压设置卡 (11)7.初始条件卡 (12)8.转移函数卡 (12)9.灵敏度卡 (12)10.交流卡 (12)11.失真卡 (13)12.噪声卡 (13)13.瞬态分析卡 (13)14.傅立叶分析卡 (13)15.打印卡 (14)16.绘图卡 (14)附1:.OPTION可选项 (15)附2:三大分析流程 (16)Spice 通用电路模拟电路用户指南一、分析的类型1. 直流分析SPICE的直流分析用来决定电路的直流工作点,这时,电路中电感短路、电容开路。
在进行瞬态分析之前,SPICE会自动先运行直流分析,用以决定瞬态的初始条件;同样,在交流小信号分析之前,也先自动运行直流分析,以决定非线性器件的线性化小信号模型参数。
也可用直流分析来产生直流转移曲线,即在用户规定的范围内直流输出变量值与某个指定的独立电压源或电流源步进变化之间的对应关系曲线。
SPICE入门甘才军的SPICE电路仿真笔记关键词:电工学;EDA1.简介SPICE-simulation program for integrated circuit emphasis。
他将计算机技术、数值技术、晶体管模型很好地结合在一起,可以验证电路设计和预测电路行为。
是EDA技术的基础。
其发展史:前身:1968年第一个非线性电路仿真程序cancer》1971年改进的cancer版本,更名为SPICE》1975年SPICE2》1983年,SPICE2G6》1993年用C语言编写的比较成熟的版本SPCE3F》1997年最新版本SPICE3F5SPICE已经成为事实上的工业标准。
PSIPCE是SPICE移植到PC机上的产品。
PSIPCE在不但扩展,已经偏离了标准的SPICE 语法,使用时需注意。
现在大多数电路仿真软件都可以直接收入电路,但电路图输入方法不能取代SPICE语言描述电路的方法。
元件的建模、电路结构的研究、对于分析功能的使用等都要求对SPICE 有较深入的理解。
只有在掌握SPICE语言的基础上,才能使用电路仿真软件。
用SPICE可以对电路的分析包括:电路的静态工作点;直流扫描分析;直流小信号的传输函数、交流分析、瞬态分析、灵敏度分析、噪声分析、畸变分析、蒙特卡洛分析。
spice中电路可接受的元件:在分析时每种元件都有相应温度、默认温度时27摄氏度。
2.SPICE电路文件2.1. 如何描述电路一个完整文件的具体形式:spice用节点电压法求电解电路。
所以首先要为电路的节点编写名称、节点的名称可以是任意的字符串,但参考节点的名称必须为“0”。
下图用数字表示所有节点。
这里的节点与电路中的节点稍有不同。
任意元件外接端点都是节点。
spice算法要求任何节点必须要有到参考节点的通道。
若不满足此条件,编写电路前要在此节点到参考节点间加一个大的电阻(阻值要足够大,如10e20),此电阻的存在不会影响电路的特性。
现在常用的SPICE仿真软件为方便用户使用都提供了较好的用户界面,在用仿真库中的元器件连成原理图后就可以进行仿真(当然要设置必要的仿真参数),但实际上只是用原理图自动产生了SPICE的格式语句,还是要通过读取语句来进行仿真,这是历史的遗留问题。
在当时的技术条件下,不能用图形方式输入电路结构,只能通过文本文件来描述,也就是所谓网表。
SPICE软件的设计者规范了要进行仿真的电路对应的SPICE网表文件格式,还定义了许多仿真描述语句和分析控制语句等,使仿真软件能通过读取这些特殊信息来进行相关计算和运行,最后获得要求的结果。
因为技术的进步,虽然现在已经不需要手工书写并输入网表了,但了解一些基本语句还是很有用的,不仅可以理解仿真时要设置的那些参数的含义,而且在出错时还易于通过网表来排错。
SPICE网表文件是文本文件,默认的输入文件名为:*.cir因为目前各个版本的SPICE软件都已图形化,并增加了很多功能,所以产生的语句顺序和格式有了一些变化,但主要是以*开头的注释语句的不同变化,便于阅读和模块化,而基本的语句变化不大,包括以下几种:1) 标题语句:网表文件第一行为标题语句,由任意字符串和字母组成,软件并不处理,而是直接在输出文件中作为第一行打印出来2) 注释语句:由*开头的字符串,为文件的说明部分,为方便阅读而在自动产生的SPICE网表文件中大量存在3) 电路描述语句:定义电路拓扑结构和元器件参数的语句,由元器件描述语句、模型描述语句、电源语句等组成4) 电路特性分析和控制语句:以.开头的语句,描述要分析的电路特性及控制命令5) 结束语句:即.END ,标志电路描述语句的结束,在文件最后一行(最后将会给出SPICE网表文件的例子)一、电路描述语句:是SPICE网表文件中最多也最复杂的,有以下一些规定:1) 名称:为字符串,只有前8个字符有效,其中第一个字符必须为A--Z的字符,且有固定含义,对应不同类型的元件2) 数字:有几种形式,整数、浮点数、整数或浮点数加上整数指数、浮点数或整数后面加上比例因子常用的比例因子:有T、G、MEG、K、M、U、N、P、F、MIL等,不分大小写3) 分隔符:有空格、逗号、等号、左括号、右括号等4) 续行号:“+”,一行最多只能有80字符,如一行无法表达完全,可在第二行起始加+号,表示是前一行的继续5) 单位:使用国际标准单位制,语句中缺省6) 规定支路电流的正方向和支路电压的正方向一致7) 节点编号:可以是任意的数字或字符串,节点0规定为地,不允许有悬浮的节点,即每个节点对0节点都必须有直流的通路。
