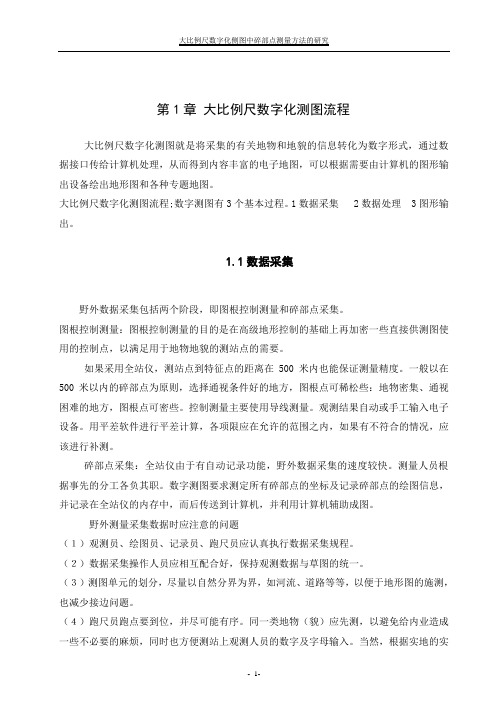

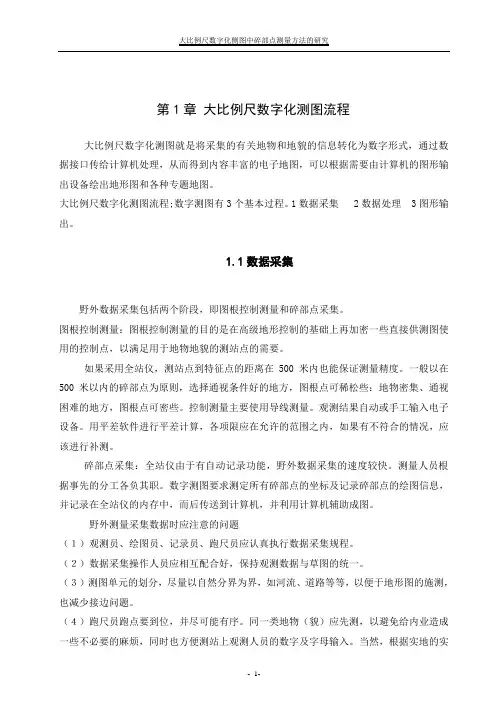

第1章大比例尺数字化测图流程大比例尺数字化测图就是将采集的有关地物和地貌的信息转化为数字形式，通过数据接口传给计算机处理，从而得到内容丰富的电子地图，可以根据需要由计算机的图形输出设备绘出地形图和各种专题地图。
大比例尺数字化测图流程;数字测图有3个基本过程。
1数据采集 2数据处理 3图形输出。
1.1数据采集野外数据采集包括两个阶段，即图根控制测量和碎部点采集。
图根控制测量：图根控制测量的目的是在高级地形控制的基础上再加密一些直接供测图使用的控制点，以满足用于地物地貌的测站点的需要。
如果采用全站仪，测站点到特征点的距离在500米内也能保证测量精度。
一般以在500米以内的碎部点为原则，选择通视条件好的地方，图根点可稀松些：地物密集、通视困难的地方，图根点可密些。
控制测量主要使用导线测量。
观测结果自动或手工输入电子设备。
用平差软件进行平差计算，各项限应在允许的范围之内，如果有不符合的情况，应该进行补测。
碎部点采集：全站仪由于有自动记录功能，野外数据采集的速度较快。
测量人员根据事先的分工各负其职。
数字测图要求测定所有碎部点的坐标及记录碎部点的绘图信息，并记录在全站仪的内存中，而后传送到计算机，并利用计算机辅助成图。
野外测量采集数据时应注意的问题（１）观测员、绘图员、记录员、跑尺员应认真执行数据采集规程。
（２）数据采集操作人员应相互配合好，保持观测数据与草图的统一。
（３）测图单元的划分，尽量以自然分界为界，如河流、道路等等，以便于地形图的施测，也减少接边问题。
（４）跑尺员跑点要到位，并尽可能有序。
同一类地物（貌）应先测，以避免给内业造成一些不必要的麻烦，同时也方便测站上观测人员的数字及字母输入。
当然，根据实地的实际情况，可灵活运用。
（５）测地物的拐弯处时，应视其曲率的变化适当加密站点。
测等高线时，除了测量特性线外，还应尽量多测一些地形点，以满足计算机建模的需要，也能更加详尽地反映出原始地貌。
能够测量到的点尽量实测，尽量避免使用皮尺（钢尺）量取。
碎部点测量的基本方法以碎部点测量的基本方法为标题，我们将探讨一种重要的测量方法，它在工程、地质、建筑、水利等领域中得到广泛应用。
碎部点测量是一种通过测量不同点之间的距离和角度来确定位置和形状的方法。
在本文中，我们将介绍碎部点测量的原理、设备和实际应用。
一、碎部点测量的原理碎部点测量的原理基于三角测量原理，即通过测量三角形的边长和角度来计算其他未知量。
在碎部点测量中，我们通过测量不同点之间的距离和角度来确定点的位置和形状。
二、碎部点测量的设备碎部点测量需要一些特殊的设备来进行测量。
常用的设备包括全站仪、测距仪、经纬仪等。
全站仪是一种精密的测量仪器，它可以同时测量水平角、垂直角和斜距，从而确定点的位置和形状。
测距仪用于测量两个点之间的距离，经纬仪用于确定点的经纬度。
三、碎部点测量的步骤碎部点测量的步骤包括：选择测量站点、设置测量仪器、测量角度、测量距离、计算坐标等。
首先，我们需要选择适当的测量站点，以确保能够观测到所有需要测量的点。
然后，我们需要设置测量仪器，确保其水平和垂直。
接下来，我们通过测量角度来确定点的方位角和俯仰角。
测量角度时，我们需要注意避免误差，可以通过多次测量取平均值来提高测量精度。
测量距离时，我们可以使用测距仪等设备来测量两个点之间的距离。
最后，通过计算和处理测量数据，我们可以确定点的坐标。
四、碎部点测量的应用碎部点测量在工程、地质、建筑、水利等领域中有广泛的应用。
在工程中，碎部点测量可以用于确定地形、建筑物位置和形状，为工程规划和设计提供依据。
在地质勘探中，碎部点测量可以用于确定矿产资源的分布和储量。
在建筑中，碎部点测量可以用于测量建筑物的尺寸和形状，以确保施工的准确性和质量。
在水利工程中，碎部点测量可以用于确定河流和湖泊的形状和水位，为水资源的管理和利用提供依据。
总结通过碎部点测量的基本方法，我们可以确定点的位置和形状。
这种测量方法基于三角测量原理，通过测量距离和角度来计算点的坐标。
