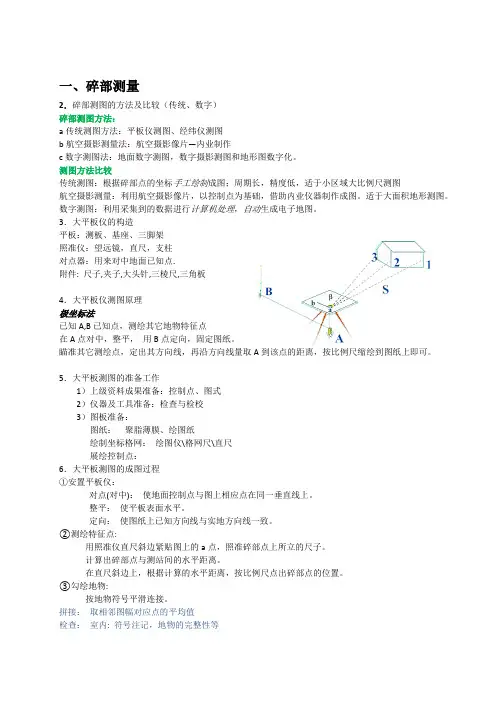

一、碎部测量2．碎部测图的方法及比较（传统、数字）碎部测图方法：a传统测图方法：平板仪测图、经纬仪测图b航空摄影测量法：航空摄影像片—内业制作c数字测图法：地面数字测图，数字摄影测图和地形图数字化。
测图方法比较传统测图：根据碎部点的坐标手工绘制成图；周期长，精度低，适于小区域大比例尺测图航空摄影测量：利用航空摄影像片，以控制点为基础，借助内业仪器制作成图。
适于大面积地形测图。
数字测图：利用采集到的数据进行计算机处理，自动生成电子地图。
3．大平板仪的构造平板：测板、基座、三脚架照准仪：望远镜，直尺，支柱对点器：用来对中地面已知点.附件: 尺子,夹子,大头针,三棱尺,三角板4．大平板仪测图原理极坐标法已知A,B已知点，测绘其它地物特征点在A点对中，整平，用B点定向，固定图纸。
瞄准其它测绘点，定出其方向线，再沿方向线量取A到该点的距离，按比例尺缩绘到图纸上即可。
5．大平板测图的准备工作1）上级资料成果准备：控制点、图式2）仪器及工具准备：检查与检校3）图板准备：图纸：聚脂薄膜、绘图纸绘制坐标格网：绘图仪\格网尺\直尺展绘控制点：6．大平板测图的成图过程①安置平板仪：对点(对中)：使地面控制点与图上相应点在同一垂直线上。
整平：使平板表面水平。
定向：使图纸上已知方向线与实地方向线一致。
②测绘特征点:用照准仪直尺斜边紧贴图上的a点，照准碎部点上所立的尺子。
计算出碎部点与测站间的水平距离。
在直尺斜边上，根据计算的水平距离，按比例尺点出碎部点的位置。
③勾绘地物:按地物符号平滑连接。
拼接：取相邻图幅对应点的平均值检查：室内: 符号注记，地物的完整性等室外: 对照实物抽查整饰：完整，完善，美观1..地物符号分类及其表示地物符号（表示类别、大小形状及位置）比例符号：房屋、江河、森林、果园比例符号：控制点、独立树、烟囱等半比例符号：道路、河流、管道等地物注记：名称、特性说明、数量等2..等高线表示的原理等高线：地面上高程相等的各相邻点所连成的闭合曲线。

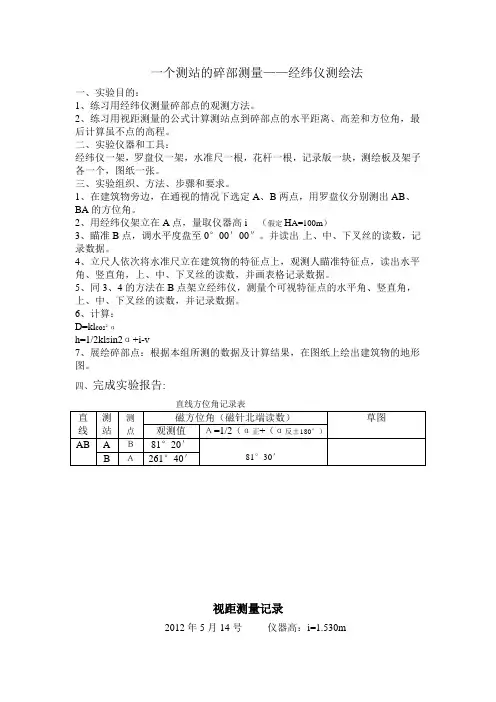

一个测站的碎部测量——经纬仪测绘法一、实验目的：1、练习用经纬仪测量碎部点的观测方法。
2、练习用视距测量的公式计算测站点到碎部点的水平距离、高差和方位角，最后计算虽不点的高程。
二、实验仪器和工具：经纬仪一架，罗盘仪一架，水准尺一根，花杆一根，记录版一块，测绘板及架子各一个，图纸一张。
三、实验组织、方法、步骤和要求。
1、在建筑物旁边，在通视的情况下选定A、B两点，用罗盘仪分别测出AB、BA的方位角。
2、用经纬仪架立在A点，量取仪器高i （假定H A=100m）3、瞄准B点，调水平度盘至0°00′00″。
并读出上、中、下叉丝的读数，记录数据。
4、立尺人依次将水准尺立在建筑物的特征点上，观测人瞄准特征点，读出水平角、竖直角，上、中、下叉丝的读数，并画表格记录数据。
5、同3、4的方法在B点架立经纬仪，测量个可视特征点的水平角、竖直角，上、中、下叉丝的读数，并记录数据。
6、计算：D=kl cos²αh=1/2klsin2α+i-v7、展绘碎部点：根据本组所测的数据及计算结果，在图纸上绘出建筑物的地形图。
四、完成实验报告:视距测量记录2012年5月14号仪器高：i=1.530m测点编号尺上读数视距间隔L竖盘读数°′″竖直角°′″水平角°′″高差水平距离测点高程上丝中丝下丝1 0.916 0.874 0.833 0.083 94 12 00 -04 12 00 27 30 00 0.050 8.255 100. 0502 0.475 0.402 0.329 0.146 93 33 00 -03 33 00 61 04 06 0.226 14.544 100.2263 1.112 0.853 0.596 0.516 90 38 12 -00 38 12 05 31 12 0.104 51.594 100.104。

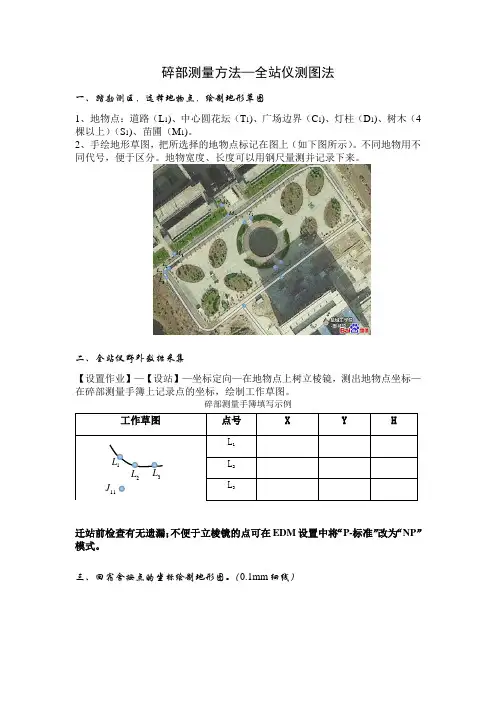

碎部测量方法—全站仪测图法
一、踏勘测区，选择地物点，绘制地形草图
1、地物点：道路（L 1)、中心圆花坛（T 1)、广场边界（C 1)、灯柱（D 1)、树木（4棵以上）（S 1)、苗圃（M 1)。
2、手绘地形草图，把所选择的地物点标记在图上（如下图所示）。
不同地物用不同代号，便于区分。
地物宽度、长度可以用钢尺量测并记录下来。
二、全站仪野外数据采集
【设置作业】—【设站】—坐标定向—在地物点上树立棱镜，测出地物点坐标—在碎部测量手簿上记录点的坐标，绘制工作草图。
碎部测量手簿填写示例
迁站前检查有无遗漏；不便于立棱镜的点可在EDM 设置中将“P-标准”改为“NP ”模式。
三、回宿舍按点的坐标绘制地形图。
（0.1mm 细线）
工作草图
点号 X
Y
H
L 1 L 2
L 3
L 1
L 1
M 2
M 3
M 1
T 11
J 2
L 1
L 3
L。
碎部测量方法及步骤(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
碎部测量方法及步骤
1、根据控制点坐标将其展绘到图纸上
2、将仪器安置在点上（测站点），确定定向点（可以通视且距离最远的控制点）
3、将图纸上的两点（测站点、定向点）用直线连接，宜淡不宜浓没因为以后要擦掉。
4、左盘精确瞄准定向点并置零
5、将棱镜安置在要测的点位上
6、瞄准棱镜，读取水平盘读数，测出平距、高差，并记录
7、用量角器量取大小为水平盘读数的角值，并做记号点（宜淡不宜浓，看得见就行）
8、从安置点沿方向点量取对应的图上距离，做记号即得所测点图上位置，标注高程
9、重复操作5—8测其他点
10、根据各点关系将地物、地貌及时绘制出来
3。
碎部测量一．概念碎步测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。
这些点被称为地物特征点碎部测量实质：测绘地物和地貌碎部点平面位置和高程。
碎部测量工作两个过程：一是测定碎部点的平面位置和高程，二是利用地图符号在图上绘制各种地物和地貌。
碎部测图方法：平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。
2.传统测图传统测图实质：即图解测图，通过测量将碎部点展绘在图纸上，以手工方式描绘地物和地貌，具有测图周期长、精度低等缺点，主要适用于小区域、大比例尺的地形测图。
方法：平板仪测图、经纬仪测图传统测图工作程序：①在收集资料和现场初步踏勘的基础上，拟定技术计划；②进行测区的基本控制测量和图根控制测量；③进行测图前一系列准备工作，以保证测图工作顺利进行；④在测站点密度不够时要对测站点进行加密；⑤逐点完成碎部测图工作；⑥进行图边测图和野外接图；⑦组织检查和验收；⑧野外原图整饰及清绘等工作二.测图方法（一）传统测图1.准备工作：资料准备：包括收集测图规范、地形图图式、控制点成果以及任务书和技术计划书等。
仪器与工具准备：种类繁多，小物件较多，认真准备，以免遗漏，对测图仪器按规定进行检查、检验与校正，使其能满足测图要求。
图板准备：图纸的准备、绘制坐标格网和展绘控制点。
经纬仪测图所用图纸：一面打毛的聚酯薄膜，其厚度为0.07～0.1mm，并经过热定型处理。
具有伸缩性小、无色透明、不怕潮湿等优点，便于使用和保管。
测图前，要将控制点展绘在图纸上，首先在图纸上精确绘制直角坐标格网，大比例尺地形图采用10×10cm方格网。
坐标格网绘制可采用绘图仪、专用格网尺等工具进行。
坐标格网绘制好后，必须进行检查，检查内容：方格网长对角线长度与理论值之差应小于0.3mm；各小方格的顶点应在同一条对角线上，小方格的边长与其理论值之差应小于0.1mm；图廓边长与其理论值之差应小于0.2mm。
